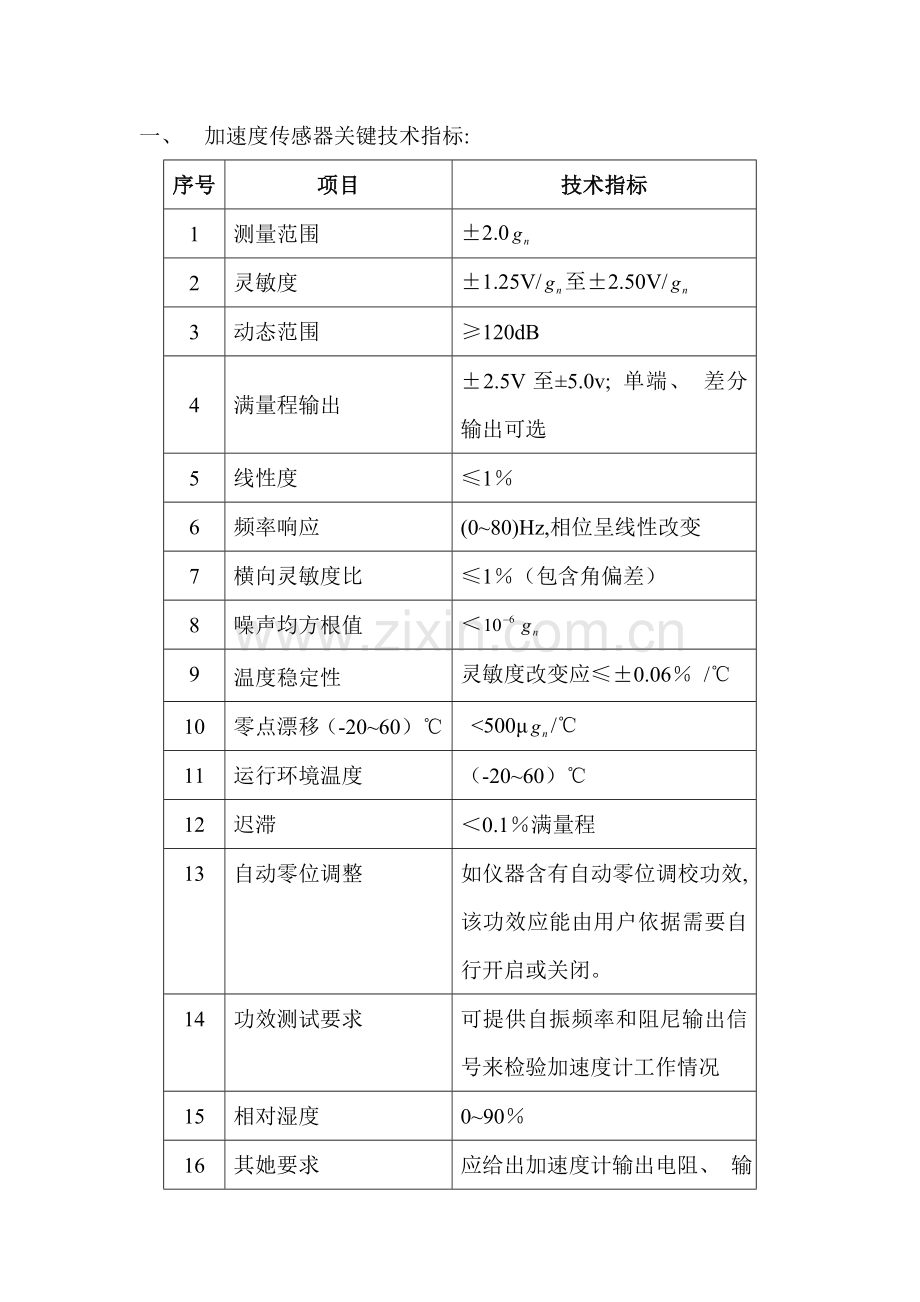

一、 加速度传感器关键技术指标:
序号
项目
技术指标
1
测量范围
±2.0
2
灵敏度
±1.25V/至±2.50V/
3
动态范围
≥120dB
4
满量程输出
±2.5V至±5.0v; 单端、 差分输出可选
5
线性度
≤1％
6
频率响应
(0~80)Hz,相位呈线性改变
7
横向灵敏度比
≤1％（包含角偏差）
8
噪声均方根值
＜
9
温度稳定性
灵敏度改变应≤±0.06％ /℃
10
零点漂移（-20~60）℃
<500μ/℃
11
运行环境温度
（-20~60）℃
12
迟滞
＜0.1％满量程
13
自动零位调整
如仪器含有自动零位调校功效, 该功效应能由用户依据需要自行开启或关闭。
14
功效测试要求
可提供自振频率和阻尼输出信号来检验加速度计工作情况
15
相对湿度
0~90％
16
其她要求
应给出加速度计输出电阻、 输出极性, 安装方法、 安装角度范围、 重量、 外形尺寸以及最大能承受极限加速度和运输过程中许可最大冲击加速度, 提供对应加速度计端电连接器。

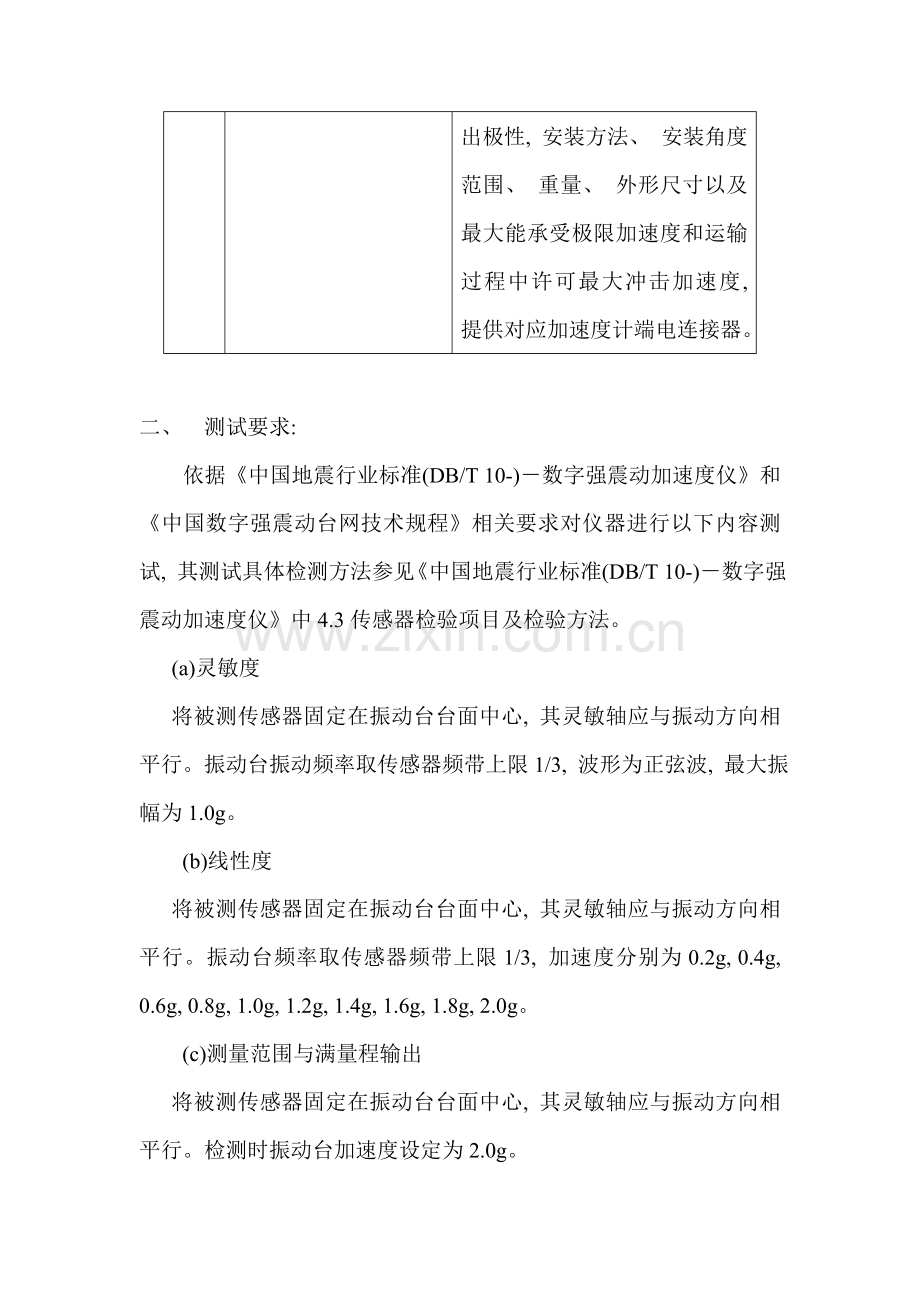

二、 测试要求:
依据《中国地震行业标准(DB/T 10-)－数字强震动加速度仪》和《中国数字强震动台网技术规程》相关要求对仪器进行以下内容测试, 其测试具体检测方法参见《中国地震行业标准(DB/T 10-)－数字强震动加速度仪》中4.3传感器检验项目及检验方法。
(a)灵敏度
将被测传感器固定在振动台台面中心, 其灵敏轴应与振动方向相平行。振动台振动频率取传感器频带上限1/3, 波形为正弦波, 最大振幅为1.0g。
(b)线性度
将被测传感器固定在振动台台面中心, 其灵敏轴应与振动方向相平行。振动台频率取传感器频带上限1/3, 加速度分别为0.2g, 0.4g, 0.6g, 0.8g, 1.0g, 1.2g, 1.4g, 1.6g, 1.8g, 2.0g。
(c)测量范围与满量程输出
将被测传感器固定在振动台台面中心, 其灵敏轴应与振动方向相平行。检测时振动台加速度设定为2.0g。
(d)噪声
将加速度计固定在环境振动小于g基座上, 零位输出调到小于1mv, 加速度计输出用24位数据采集器在200sps采样率下统计2min。
(e)动态范围
(f)幅频特征
测试频率: 0.01, 0.05, 0.5, 3.2, 8.0, 20, 32, 64, 80, 92, 112
(g)相频特征
测试频率: 0.01, 0.05, 0.5, 3.2, 8.0, 20, 32, 64, 80, 92, 112
(h)横向灵敏度比
选择加速度计频带上限1/3频率点施加1.0g加速度进行检验。
以上所测内容均为一个方向测试内容, 另两个方向测试要求同上。
（i）温度稳定性及零位漂移
其检测方法及要求应符合《GB 6587.2-86电子测试仪器温度试验》中Ⅲ组相关要求。（温度范围为-20℃至60℃）
（j）静态耗电电流
