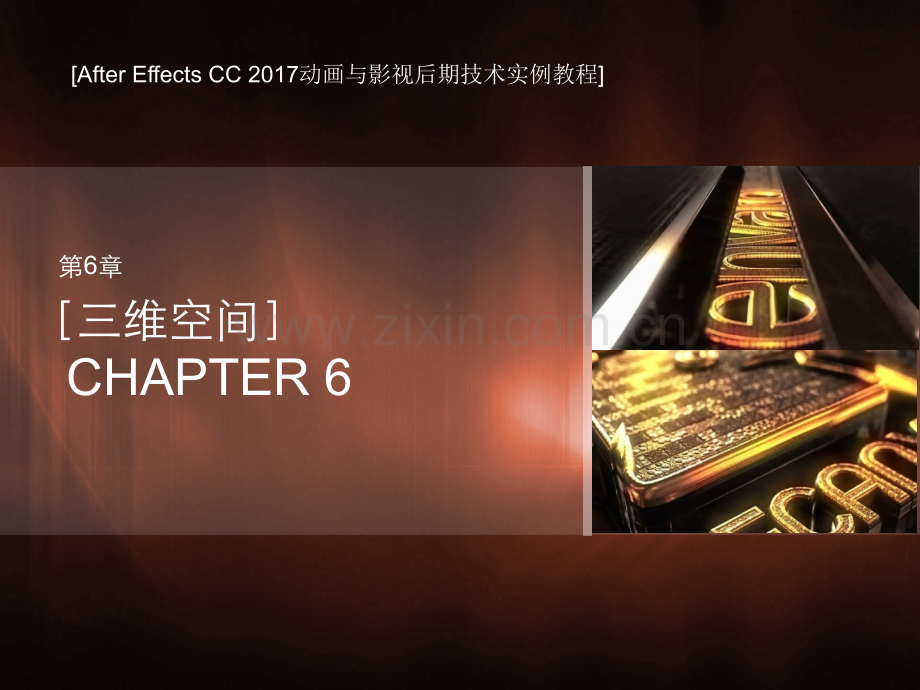

After Effects CC 2017动画与影视后期技术实例教程三维空间第6章CHAPTER 6After Effects CC 2017动画与影视后期技术返回教学目标与知识点【教学目标】1）认识After Effects三维图层的概念。2）理解After Effects三维图层的属性。3）掌握After Effects三维空间动画的制作方法【知识点】1）After Effects三维层的使用方法。2）After Effects三维灯光与摄像机的使用方法。3）After Effects三维动画的综合运用方法。三维空间第6章After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念三维空间是指拥有长宽高的立体空间，现实中的所有物体都是处于三维空间中的。我们这里的三维空间，是在二维的基础上加入深度的概念而形成的。例如，在一张纸上的画，它并不具有深度，无论怎么旋转、变换角度，对于纸上的画来说，它都不会产生变化。画并不具有深度，它是由x、y两个坐标轴构成的。如果我们通过旋转物体或改变观察视角，所观察的图像将产生变化，即我们所指的三维空间。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.2 三维图层的属性在After Effects中进行三维空间合成，其实非常简单，只需要将图层的 3D属性打开即可(如发现没有 3D属性，可单击时间线面板下方的 进行切换)。将图层的3D属性打开后，该图层便处于三维空间内，此时会发现在原有X、Y坐标轴的基础上，自动为图层赋予了Z轴的属性。6.2.1认识三维图层属性1.变换：图层的基本属性。1）Z轴锚点：控制锚点的Z轴向位置。2）Z轴位置：控制Z轴的空间位置。3）Z轴缩放：控制Z轴的缩放。4）Z轴方向：控制Z轴的方向（在360度范围内变化）。5）Z轴旋转：控制Z轴的旋转（当到达360度时，进位为圈数）。2.几何选项：可更换渲染器类型，从而决定该层是作为平面还是立体图层使用。1）经典3D：传统的After Effects渲染器。图层可以作为平面放置在3D空间中。2）CINEMA 4D：渲染器支持文本和形状的凸出。3）光线追踪3D：渲染器支持文本和形状的凸出。推荐NVIDIA CUDA卡使用。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.2 三维图层的属性3.材质选项：决定图层的材质属性。1）投影：设置图层是否产生投影。“关”不产生投影；“开”产生投影；“仅”只产生投影。2）透光率：当投影属性为“开”和“仅”时有效。用于决定图层的透光强度。“0%”不透光。“100%”透光最强。3）接受阴影：设置图层是否接受阴影。“开”接受阴影；“仅”只接受阴影；“关”不接受阴影。4）接受灯光：设置图层是否接受灯光。“开”接受灯光；“关”不接受灯光。5）环境：当灯光为“环境”类型时有效。“0%”不受影响。“100%”受影响最强。6）漫射：控制图层接受灯光的强度，参数越高则图层显得越亮。7）镜面强度：控制图层的灯光反射级别，当灯光照到镜子上时，镜子会产生一个高光点。镜子越光滑，高光点越明显。调整该参数，可以控制图层的镜面反射级别，数值越高，反射级别越高，产生的高光点越明显。8）镜面反光度：控制高光点的大小。该参数仅当“镜面强度”不为0时有效。值越高，则高光越集中，高光点越小。9）金属质感：控制图层的金属质感强度。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念6.2.2 三维图层属性应用 1）启动After Effects，执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“三维图层属性”，设置宽高比为720576，像素长宽比为“方形像素”，帧速率为25帧/秒，持续时间为10秒。2）按Ctrl+Y键，创建纯色层“地面”，将尺寸设置为800400，像素长宽比为“方形像素”，颜色为浅灰色（R：199，G：199，B：199）。3）开启图层“地面”的3D属性并设置。选择“地面”层，按Ctrl+D复制图层，将新复制的层命名为“墙体”设置。“地面”层参数设置“墙体”层参数设置After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念6.2.2 三维图层属性应用 4）执行菜单栏中的“图层”“新建”“摄像机”5）在项目面板中导入素材6章6.2.2 图标.tga文件。将其拖拽至时间线窗口，打开“图标”层的3D属性“图标”层参数设置 视图效果After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念6.2.2 三维图层属性应用 6）执行菜单栏中的“图层”“新建”“灯光”，选择合成窗口下面的视图切换按键，选择4个视图选项。7）利用工具栏上的选择工具，调整灯光位置After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念6.2.2 三维图层属性应用 8）设置“图标”层的“材质选项”9）为了使灯光能够跟踪被照射的对象，选择灯光层将其链接到层“图标”层上，选择时间线上灯光层的 父子链接工具不放，拖拽到“图标”层即可After Effects CC 2017动画与影视后期技术返回三维空间第6章6.1 三维空间的概念6.2.2 三维图层属性应用 10）设置“图标”层X轴旋转动画。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.1 跳动的马赛克1）启动After Effects，执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“跳动的马赛克”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）按Ctrl+Y键，创建纯色层命名为“马赛克”，尺寸与合成相同，像素长宽比为“方形像素”，颜色保持默认即可。3）选择图层“马赛克”，执行菜单栏中的“效果”“杂色和颗粒”“分形杂色”，为“分形杂色”的“演化”属性设置动画，0秒为0 x+0.0；10秒为2x+0.0。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.1 跳动的马赛克4）选择图层“马赛克”，执行菜单栏中的“效果”“生成”“网格”After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.2 音箱1）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“音箱四面”，尺寸为220220，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）选择前面我们创建的“跳动的马赛克”合成，将其作为一个图层拖入到“音箱四面”合成中，并将其“缩放”值设置为44。导入素材6章6.3音箱.jpg文件，并将其放置到“跳动的马赛克”上层，设置图层模式为“叠加”3）按Ctrl+Y键，在“音箱”图层上创建一个纯色层，命名为“边缘”，选择“边缘”层执行菜单栏中的“效果”“杂色和颗粒”“分形杂色”，参数保持默认，双击工具栏上的 为其创建一个矩形“蒙版”，调整蒙版大小为边缘留下较细的空间，将蒙版模式调整为“相减”After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.2 音箱4）在项目面板中选择“音箱四面”合成，按Ctrl+D键复制该合成，并将名称修改为“音箱顶底”，双击“音箱顶底”合成将该合成中的“音箱”jpg图层删除5）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“音箱”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。6）将项目面板中的“音箱四面”合成作为一个图层拖拽到“音箱”合成中，打开“音箱四面”层的3D属性，然后按A键打开图层的“锚点”属性，将Z轴参数调整为110。7）选择图层“音箱四面”，执行菜单栏中的“效果”“风格化”“发光”，按Ctrl+D键复制该图层，选择新复制的层按R键切换到图层的旋转参数，将Y轴的旋转设置为180，在合成窗口下面将视图模式切换。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.2 音箱8）再次选择图层“音箱四面”，按Ctrl+D键两次，将新复制的两个层一个Y轴旋转设置为90，另一个Y轴旋转设置为-90。并在效果面板中修改它们的“发光”效果9）将项目面板中的“音箱顶底”合成作为一个图层拖拽到“音箱”合成中，打开“音箱顶底”层的3D属性，然后按A键打开图层的“锚点”属性，将Z轴参数调整为110，按R键切换到图层的旋转参数，将X轴的旋转设置为90。执行菜单栏中的“效果”“风格化”“发光”示。按Ctrl+D键复制该图层，将新复制层的X轴旋转设置为-90。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.3 背景1）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“背景”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）在项目面板中选择“跳动的马赛克”合成，将其作为一个图层拖入到“背景”合成中，按Ctrl+Y键，在“跳动的马赛克”图层上创建一个纯色层，命名为“染色”，执行菜单栏中的“效果”“生成”“梯度渐变”。3）选择“染色”层，将其图层模式修改为“叠加”。6.3.4 电视机1）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“电视机”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）在项目面板中选择“跳动的马赛克”合成，将其作为一个图层拖入到“电视机”合成中，按Ctrl+Y键，在“跳动的马赛克”图层上创建一个纯色层，命名为“电视机”，颜色为浅灰色（R：199，G：199，B：199）。3）选择“电视机”层，利用工具栏上的矩 为其创建一的矩形“蒙版”，将其蒙版模式修改为“相减”。4）选择“跳动的马赛克”层，将其“TrkMat”修改为“Alpha遮罩”。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.4 电视机5）按Ctrl+Y键，再创建一个纯色层，颜色为白色。将其放置于“电视机”图层之上，命名为“电视机边缘”6）选择“电视机边缘”层，执行菜单栏中的“效果”“杂色和颗粒”“分形杂色”，参数保持默认，利用工具栏上的 为其创建一个矩形“蒙版”，细致调整蒙版大小至合成边缘附近，为边缘留下较细的空间，并将蒙版模式修改为“相减”，7）选择“电视机边缘”层的“蒙版1”，按Ctrl+D键复制“蒙版2”，调整“蒙版2”大小并将其蒙版模式修改为“相加”After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.4 电视机7）选择“蒙版2”，按Ctrl+D键复制“蒙版3”，调整“蒙版3”大小使其稍稍小于“蒙版2”并将其蒙版模式修改为“相减”6.3.5 文字1）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“文字”，尺寸为800150，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）选择工具栏中的文字工具，在项目窗口中输入文字“AE家庭影院”。3）在项目面板中选择“跳动的马赛克”合成，将其作为一个图层拖入到“文字”合成中，并将其放置于“AE家庭影院”图层下，按S键打开图层的“缩放”属性，调整缩放值为50。按Ctrl+D键复制该图层，并对两个“跳动的马赛克”层的位置进行调整，使其铺满整个合成窗口After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.5 文字4）选择两个“跳动的马赛克”层，按键盘上的“Ctrl+Shift+C”组合键，制作这两个图层的“预合成”将其命名为“马赛克重复”，参数保持默认。5）选择“马赛克重复”层，执行菜单栏中的“效果”“颜色校正”“色阶”将其“TrkMat”模式修改为“Alpha遮罩”。6）最终“文字”合成完成After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景11）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“场景1”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）在项目面板中选择“背景”合成，将其作为一个图层拖入到“场景1”合成中，打开“背景”层的3D属性，然后按A键打开图层的“锚点”属性，调整锚点Y轴值为500，按Shift+S组合键同时打开图层的“缩放”属性，调整缩放值为150，位置保持默认。3）选择“背景”层，利用工具栏上的，为其添加一个“蒙版”4）选择“背景”层，按Ctrl+D组合键复制为“背景1”层，选择“背景1”层按R键打开图层的旋转属性，将X轴旋转调整为90After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景15）在项目面板中选择“音箱”合成，将其作为一个图层拖入到“场景1”合成中，并将其置于“背景1”层之上，打开“音箱”层的3D属性，并开启该图层的“栅格化”属性。6）选择“音箱”图层，按Ctrl+D组合键复制两个“音箱”层，调整三个“音箱”图层的位置。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景17）在项目面板中选择“电视机”合成，将其作为一个图层拖入到“场景1”合成中，将 其放置于3个“音箱”层之上，打开“电视机”层的3D属性，执行菜单栏中的“效果”“风格化”“发光”。按S键调整“电视机”层的缩放值为50，并利用“矩形工具”为其添加蒙版。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景18）选择“电视机”层，按Ctrl+D组合键复制该图层，修改新复制层的“发光”效果After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景19）导入素材6章6.3电影海报1.jpg文件，并将其放置到“电视机”上层10）在项目面板中选择“文字”合成，将其作为一个图层拖入到“场景1”合成中，将其放置于“电影海报1”层之上，打开“文字”层的3D属性，执行菜单栏中的“效果”“风格化”“发光”After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景111）导入素材6章6.3蓝光.jpg文件，并将其放置到“文字”上层，将图层模式修改为“相加”,设置位置动画13）导入素材6章6.3紫光.jpg文件，并将其放置到“蓝光”上层，将图层模式修改为“相加”,设置位置动画“蓝光”0秒位置“蓝光”10秒位置“紫光”0秒位置“紫光”10秒位置12）选择“蓝光”层，按Ctrl+D组合键复制“蓝光1”层。将“蓝光1”层模式修改为“相加”,设置位置动画“蓝光1”0秒位置“蓝光1”10秒位置14）选择“紫光”层，按Ctrl+D组合键复制“紫光1”层，将“紫光1”层模式修改为“相加”,设置位置动画“紫光1”0秒位置“紫光1”10秒位置After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.6 场景115）时间线面板及效果After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）6.3.7 场景2、场景36.3.8 总合成1）执行菜单栏中的“合成”“新建合成”命令，新建一个合成。设置“合成名称”为“家庭影院”，尺寸为800500，像素长宽比为“方形像素”，帧速率25帧/秒，持续时间为10秒。2）在项目面板中选择“场景1”、“场景2”和“场景3”合成，将他们作为图层拖入到“家庭影院”合成中，打开这3个层的3D属性，并开启图层的“栅格化”属性，按Ctrl+Alt+Shift+C组合键创建一个摄像机。After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）摄像机3）设置图层“场景1”、“场景2”和“场景3”的位置4）设置图层“场景2”和“场景3”的Y轴旋转为90After Effects CC 2017动画与影视后期技术返回三维空间第6章6.3 三维动画实例（家庭影院）5）为实现场景的镜头动画效果，我们为摄像机制作动画After Effects CC 2017动画与影视后期技术返回课后作业与练习1）复习三维图层各属性的使用方式。2）分析“城市夜景”动画源文件，并利用提供的素材，练习制作“城市夜景”动画。三维空间第6章
