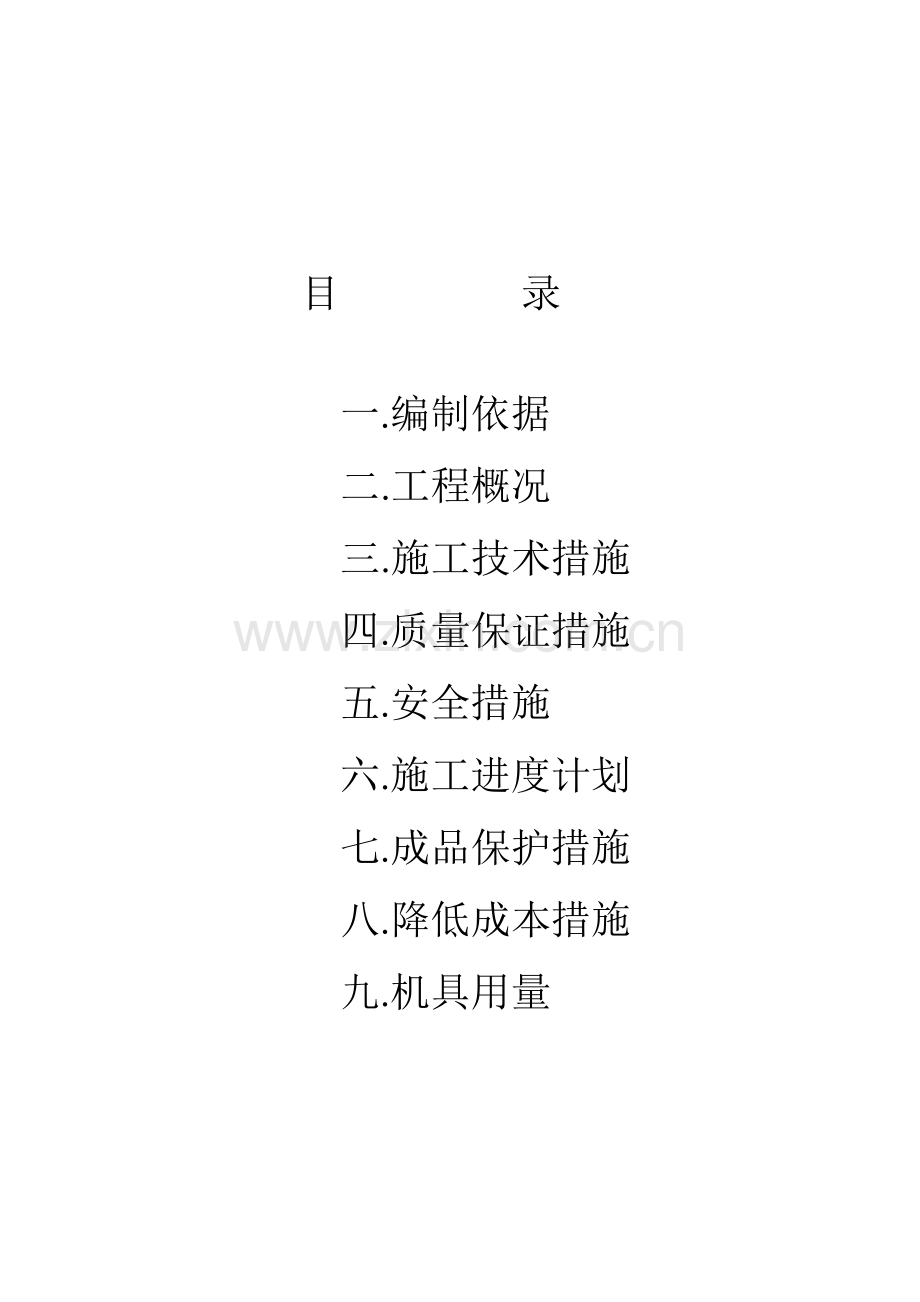

1、东营市市直机关经济适用房工程电气方案目 录一.编制依据二.工程概况三.施工技术措施四.质量保证措施五.安全措施六.施工进度计划七.成品保护措施八.降低成本措施九.机具用量一、编制依据本施工方案是根据建筑电气装置工程施工及验收规范,建筑电气安装工程图集而编制的。二、工程概况本工程为多层住宅楼,框架结构,现浇楼板,底层为车库和储藏室,层高为2.6米,其余为住宅,层高为3米。电气工程包括以下几个系统:低压配电系统,照明系统,防雷及接地保护系统,电话、有线电视、宽带网、可视对讲、家庭安全防范及远程超表系统。1.电源电压380V/220V,由铠装铜芯电缆从小区室外配电箱直接埋地引来,室外埋深0.7米,室
2、内穿钢管保护,进户处电源零线做重复接地。由进户配电总箱AP至各单元计量箱,由计量箱至各户配电箱均采用放射式配电。2.吊扇用户自理,施工时预留管线,吊钩及开关盒。3.本楼按三级防雷标准设防。4.配电系统采用TN-C-S接地形式,首层设总等电位端子箱MBE,卫生间设局部接地端子箱LEB。5.每户安装一台弱电综合接线箱。三、施工技术措施1.钢管敷设当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。埋入建筑物,构筑物的钢管,与其表面距离不应小于15mm。进入落地式配电箱的电线保护管,排列应整齐,管口应高出配电箱基础面50-80mm。钢管的弯曲处,不应有折皱,凹陷和裂缝,且弯曲半径不应大于管外径
3、的10%。钢管暗配时,弯曲半径不应小于管外径的6倍。当埋于地下或混凝土时,其弯曲半径不应小于管外径的10倍。钢管的内外壁均应作防腐处理,当埋于混凝土时,钢管外壁可不作防腐处理。只埋于土层内的钢管外壁应涂两道沥青。钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口应平整,管口应光滑。钢管的连接采用套管连接,焊缝应牢固紧密,连接处的管内表面应平整光滑。套管长度为管外径的2.2倍。钢管与盒(箱)的连接采用焊接连接,管口宜高出盒(箱)内壁3-5mm,且焊后应涂防腐漆。2.阻燃刚性塑料管敷设塑料管管口应平整光滑,管与管,管与盒(箱)等器件应采用插入法施工,连接处接合面应涂专用胶合剂,接口应牢固密封。采用套
4、管连接时,套管长度宜为管外径的1.5-3倍。管与管的对口处应位于套管的中心,管与器件连接时,插入深度宜为管外径的1.1-1.8倍。现浇顶板内水平管在梁处下引时,在梁底加一接线盒,待模板拆除后,将管接到位,见(图一)。现浇顶板内水平管上引预留时,为防止管在浇筑混凝土时移位,折断。每根上引管选用10圆钢固定,L=600mm。垂直穿梁塑料管,在主体施工阶段,在梁处预留钢套管,其规格比塑料管规格大一号,见(图二)。顶板盒采用“十”字架固定,选用6圆钢固定,LL=300300。吊扇吊钩预留,待现浇混凝土浇筑完毕,地面垫层铺设以前,在电扇接线盒处由下向上打孔10。然后下丁字螺栓吊钩,做法见(图二)。3.防
5、雷及保护接地系统本楼按三级防雷标准设防,具体做法如下:屋顶设避雷带,采用10镀锌园钢,支架采用-203镀锌扁钢,施工方法见L96D502。防雷引下线利用结构柱内四根主筋.接地体利用基础地梁外侧两根钢筋,焊成闭合回路.并与地板钢筋焊接,要求焊缝饱满,无咬肉现象,园钢与园钢,以及园钢与扁钢焊接,两面施焊,搭接长度为园钢直径的6倍,扁钢与扁钢连接,焊接长度不小于2B。配电系统采用TN-C-S接地形式,进行总等电位连接。MEB向设于配电总箱AP测下放。施工方法参见97SD567 P7。卫生间设局部等电位连接,设接地端子箱LEB。接地线取自本护照明配电箱,采用PC20 BV-16,与卫生间需接地物体连接
6、采用PC16 BV-14,施工方法参见97SD567(一)、(二)。4.配电箱(柜)安装落地柜基础选用10槽钢,采用镀锌螺栓连接。安装配电箱预留洞顶部增加混凝土预制梁,以防止配电箱变形。箱,柜的接地应牢固可靠,装有电器的可开启门,应用裸软铜线与接地的金属构架可靠连接。导线引出面板时,面板间应光滑无毛刺.金属面板应装设绝缘保护套。照明配电箱垂直偏差不应大于3mm,暗装时,箱四周应无空隙,其面板四周边缘应紧贴墙面,箱体与建筑物,构筑物接触部分应涂防腐漆。5.管内穿线钢管在穿线前应先穿带线,并检查各管的护口是否齐全。当管路较长或转弯较多时,要在穿线时往管内吹入适量的滑石粉。电线接头完毕,涮锡,要求焊
7、缝饱满,表面光滑,焊接后应清除残余焊剂.然后用胶布包好。6.电缆敷设电缆保护管管口应无毛刺和尖锐棱角,管口做成喇叭形。电缆管在弯制后,不应有裂缝和显著的凹扁现象,其弯扁度不大于管外径的10%。金属电缆管应在外表涂防腐漆或沥青。室外电缆沟做法见图四。直埋电缆的上下部应铺以不小于100mm厚的软土或沙层,并加盖保护板。7电气具安装灯具安装成排顺直、牢固。吊扇预埋专用吊点,确保安全。开关、插座灯器具安装应牢固可靠,标高准确,接线正确,其中卫生间内的开关、插座,因是瓷砖墙面,要结合土建排砖,对其位置加以调整。8试运行工作设备安装调试完毕,进入是运行阶段,按两个月考虑,共设六人值班,三班倒,两人一组。四
8、、质量保证措施1.电气施工人员应树立“百年大计,质量第一”的思想。2.对施工重点难点,关键部位对出现的质量通病逐项技术较底,并在执行中经常检查,发现问题及时解决。3.应严格按照施工规范施工,发现问题及时解决。4.按图纸施工,不准随便更改设计,需变更时必须通过设计员,并有文字手续。5.对于不合格的材料设备,不采购,不验收,不使用。6.认真执行有关隐蔽,预埋检测制度,组织好各部分隐蔽工程验收。7.建立健全质检制度,并做好自检、专检、互检工作,做好质量评定记录,建立定期与不定期检查制度。五、安全措施1.施工专业队长,组织进现场的施工人员进行安全生产教育,班组长对班级人员进行班前安全教育。2.按照施工
9、进度,有针对性的逐步搞好安全技术交底工作,小组应设立安全员,及时检查安全工作。3.加强职工的安全教育,提高职工的安全意识,对新入厂职工应做好三级安全教育。 4.正确使用个人劳保用品,严格执行操作规程。 5.凡施工前,必须由班组长和小组安全员进行检查施工环境和安全设施,检查安全可靠时再进行施工,对无安全保证的设施、环境等施工人员有权拒绝施工。6.进行调试前对所有线路及设备等都必须挂“高压危险,严禁靠近”等警告牌,并通知其他人员离开调试现场,发现问题应立即断电检查,严禁带电作业,调试完后必须停电,等待办理交接手续,交建设单位使用前,不得应用各用电线路及设备。7.施工用电采用单相三线、三项五线制供电
10、,所有用电设备的金属外壳必须有可靠安全的保护接地,而且必须在设备负荷的首端处设置漏电保护装置。8.高空作业使用带电工具或交叉作业需有专人监护,平时施工应注意周围有无伸出墙面、地面、天棚的尖锐物,并注意避免受其击伤,严禁酒后作业,禁止带病上岗,严禁违章作业。9.夜间施工要有足够的照明,对于潮湿环境及地下室、楼道等场所必须使用安全电压36V进行照明,特别潮湿的场所应用12V安全电压照明。 10.施工现场应注意防火,使用动火加热工艺打动火报告,并经有关人员同意后方可动火,且注意专人看火,周围环境应保证适合动火时,才可动火,且动火完毕后进行检查。六.施工计划按照土建施工计划来编制电气专业的施工进度计划
11、。主体配合阶段,配合土建搞好与埋、预留工作,不能因电气单项工程施工影响整个施工进度。安排高级工两名,中级工三名,初级工四名。安装阶段,安排高级工四名,中级工三名,初级工两名。开始时,土建应具备如下条件,妨碍电气设备器具的模板、脚手架必须拆除,顶棚、墙面抹灰及表面装饰工作应完成,且现场清理干净,门窗都应安装完毕并安锁,电工安装工作可正常进行,并有利于缩短工期。七、成品保护1对所有配电管,在现浇砼时应派专人看护,防止管有堵塞现象并保证管道保护层。2.在施工中如遇到管位移位现象,及时通知有关人员进行恢复整理。3.土建拆模板后,要对所暗配管进行检查,对已损坏的管道应进行特殊管理,如挂牌、标示等。4.对
12、其他工种施工完毕的成品,不许乱动,如遇到确实应剔凿时,或动土建钢筋时,必须请示有关人员来认可后,并书面文字东西,方可进行施工。5.在穿线安装线槽、插接母线等不得污染设备和建筑物品,应保持周围环境。6.在安装阶段使用高凳及其他工具时,应注意不得碰坏其他设备和门窗、地面、墙面等。7.其他工种在施工时,不要碰坏已安装完的各种电气设备、器具等。8.对电缆头制作完毕后,立即安装固定送电运行,暂不能送电或其他作业时,对电缆头加木箱给予保护防止杂、碰等。9.设备及照明器具安装完毕后,未交付使用前应设人看守。各房间要加锁。八、降低成本措施1. 合理组织劳动力,采用先进的施工工艺和机具设备,加强劳动纪律,降低人工费开支。2. 在施工配合、安装过程中均应计划使用,短材充分利用,即先下长料,后下短料,综合利用材料。 3.导线、电缆引入配电箱、开关、插座等,接头不要预留过长,以减少浪费。4.现场的材料要管好,设专一库房,专人保管,坚持限额领料制度,加强对现场使用工具器具的管理,及时收存、保管。5.对施工中由于不可见因素而引起的改动,要及时办理签证手续。九、机具用量低压变压器(10KVA) 6台 无齿锯 1台弯管机 1台 电焊机 2台气焊工具 1套 手枪钻 3台进口电锤 1台 冲击钻 3台
