普通桥架型起重机施工自检记录.doc

编号：

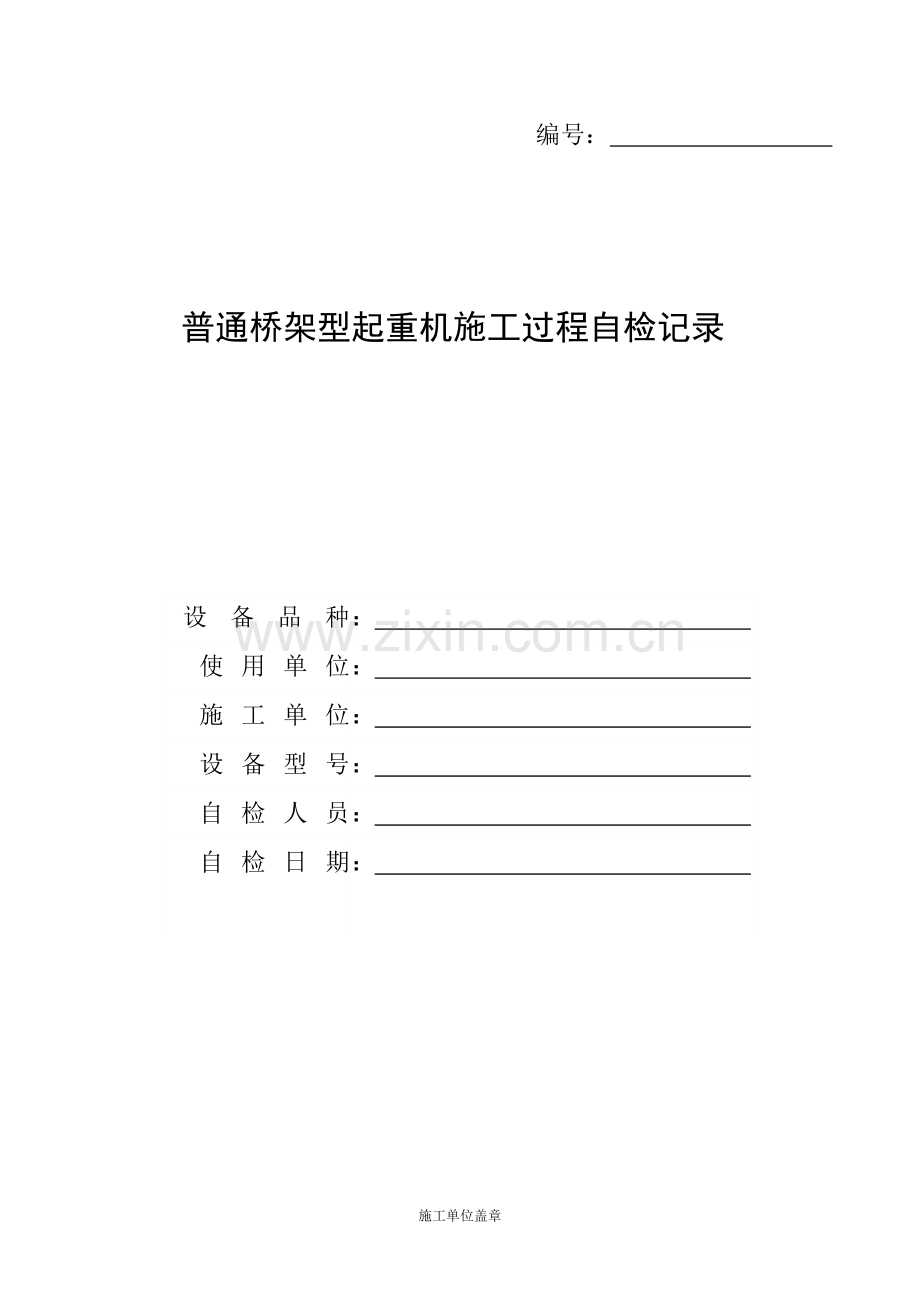

普通桥架型起重机施工过程自检记录

设备品种
：
使用单位
：
施工单位
：
设备型号
：
自检人员
：
自检日期
：

施工单位盖章

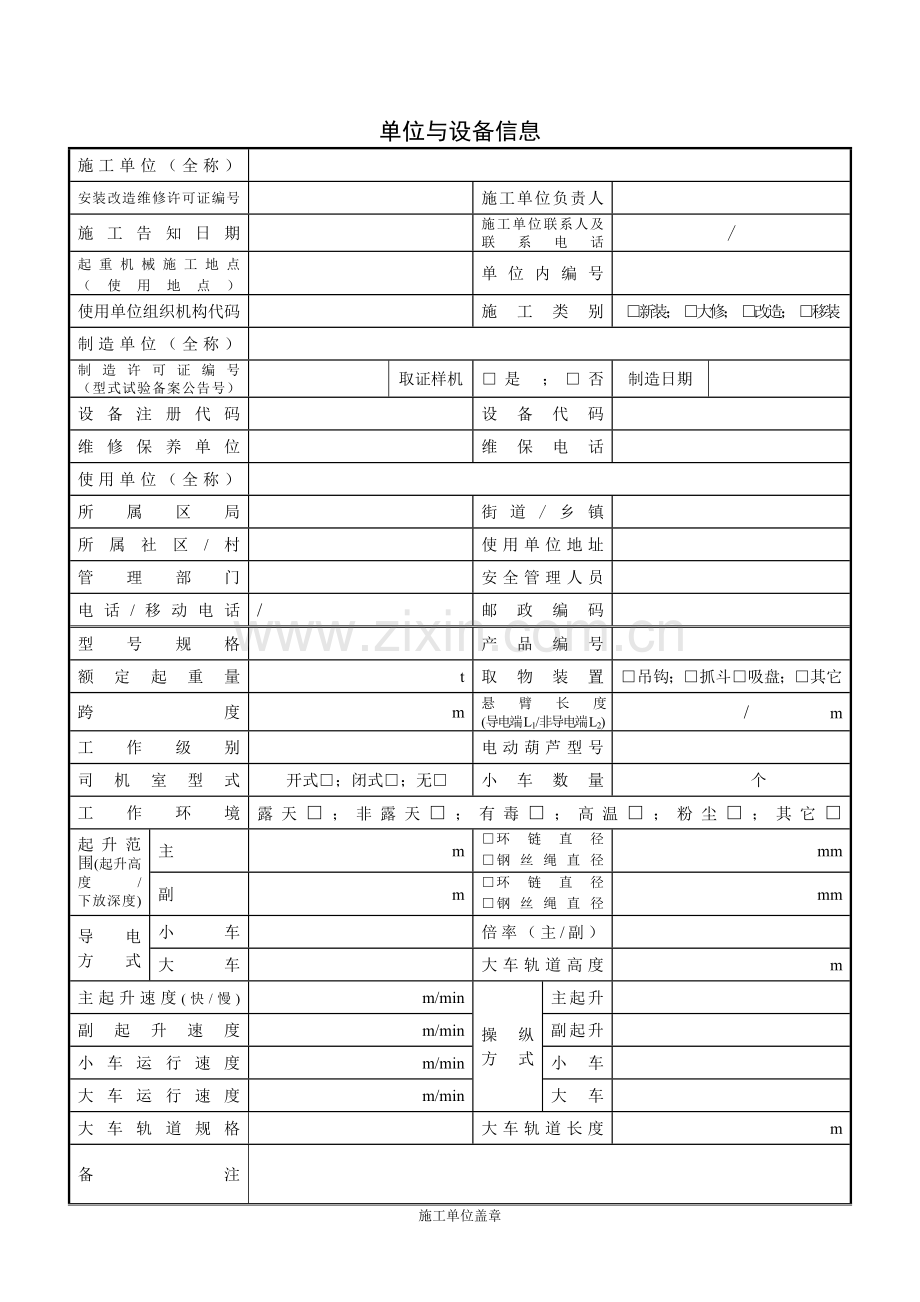

单位与设备信息
施工单位（全称）

安装改造维修许可证编号

施工单位负责人

施工告知日期

施工单位联系人及联系电话
/
起重机械施工地点
（使用地点）

单位内编号

使用单位组织机构代码

施工类别
□新装； □大修； □改造； □移装
制造单位（全称）

制造许可证编号
（型式试验备案公告号）

取证样机
□是 ；□否
制造日期

设备注册代码

设备代码

维修保养单位

维保电话

使用单位（全称）

所属区局

街道/乡镇

所属社区/村

使用单位地址

管理部门

安全管理人员

电话/移动电话
/
邮政编码

型号规格

产品编号

额定起重量
t
取物装置
□吊钩；□抓斗□吸盘；□其它
跨度
m
悬 臂 长 度
(导电端L1/非导电端L2)
/ m
工作级别

电动葫芦型号

司机室型式
开式□；闭式□；无□
小车数量
个
工作环境
露天□；非露天□；有毒□；高温□；粉尘□；其它□
起升范围(起升高度/
下放深度)
主
m
□环 链 直 径
□钢 丝 绳 直 径
mm
副
m
□环 链 直 径
□钢 丝 绳 直 径
mm
导电
方式
小车

倍率（主/副）

大车

大车轨道高度
m
主起升速度(快/慢)
m/min
操纵
方式
主起升

副起升速度
m/min
副起升

小车运行速度
m/min
小车

大车运行速度
m/min
大车

大车轨道规格

大车轨道长度
m
备注

自检记录
自检项目及其内容
自检
结果
备注
1 设备选型：起重机的用途、工况符合要求

2
产品技术文件
(1)产品设计文件：包括总图、主要受力结构件图、机械传动图、电气原理图、液压原理图

(2)产品质量合格证明、安装及其使用维护说明：齐全

(3)型式试验合格证明：能覆盖所安装的起重机

(4)制造监督检验证书（除电动梁起重机，电动单梁悬挂起重机）：齐全

3
安装改造维修资格
(1)安装改造维修许可证

(2)安装改造重大维修告知书

(3)现场安装改造维修作业人员的资格证件

4 施工作业（工艺）文件：齐全，有施工单位的公章和批准签字

5
现场施工条件
(1)基础验收证明：有施工单位确认的安装基础、轨道验收的合格证明

(2)安全距离和红色障碍灯：起重机与周边设施的安全距离符合要求；室外高于30m的起重机装有红色障碍灯

6
部件施工前检验
(1)主要零部件合格证、铭牌：齐全，与实物一致

(2) 安全保护装置合格证、铭牌、型式试验证明：齐全，与实物一致

(3)主要受力结构件主要几何尺寸：
主梁、主支撑腿的主要几何尺寸符合要求

7
部件施工过程与施工后检验
(1)主要受力结构件连接检查：主梁、主支撑腿、吊具横梁的连接符合要求　

(2)施工后主要受力结构件的主要几何尺寸：桥（门）架对角线、跨度等主要几何尺寸符合要求

(3)钢丝绳及其连接、吊具、滑轮组、卷筒：实物完好、安装正确，连接规范

(5)安全警示标识：明显部位有永久性的额定起重量标记；在相应部位有安全警示文字、安全标志

8 电气与
控制系统检验
8.1电气设备与控制系统：符合GB50256-1996的相关要求

8.2 电气保
护装置
(1)接地保护：接地连接可靠，接地电阻符合要求

(2)绝缘电阻：额定电压不大于500V的电气线路对地绝缘电阻，一般环境中≥0.8MΩ，潮湿环境中≥0.4MΩ

(3)短路保护：自动断路器或者熔断器完好

(4)失压保护：有效

(5)零位保护：有效

(6)过流（过载）保护：设置

(7)失磁保护：有效

(8)供电电源断错相保护：有效

9
安全保护与
防护装置
检验
9.1 制动器
(1)工作制动器设置：动力驱动的起升机构和运行机构应设置制动器，人力驱动的起升机构应设置制动器或者停止器。

(2)制动器型式、制动性能：动力驱动的起升机构制动器为常闭式；大、小车机构的制动器制动平稳。

(3)制动器推动器：无漏油现象

(4)制动轮与摩擦片：打开时无摩擦现象，闭合时接触均匀，无影响制动性能的缺陷和油污

(5)制动器调整：适宜

(6)制动轮：无裂纹、划痕、明显凹凸不平

9.2 起重量限制器
(1)起重量限制器：设置

(2)试验：加载1.05倍的额定载荷发出超载报警信号并切断上升方向动作

9.4 起升高度（下降深度）限位器：有效

9.5 料斗带式输送机系统的料斗限位器：有效

9.6 运行机构行程限位器：有效

9.7 缓冲器和止挡装置：固定牢固，对接良好，两边同时接触缓冲器

9.8 应急断电开关：有效

9.9 连锁保护装置：有效

9
安全保护与
防护装置
检验
9.10 超速保护装置：按照规定设置

9.11 偏斜显示(限制)装置：跨度≥40m的门式起重机和装卸桥设置

9.12 在主梁一侧落钩的单主梁起重机的防倾翻安全钩：间隙合理，运行无卡阻

9.13 扫轨板下端距轨道的距离：≤10mm

9.14 导电滑触线防护板：按规定设置，且有效

9.16 防风装置：按规定设置；功能有效；电气保护装置有效；零件无缺损

9.17 风速仪：按照规定设置，风速仪调定速度符合设计要求

9.18 防护罩、防雨罩：齐全

9.19 其他安全保护和防护装置
（1）集装箱专项吊具保护装置：有效
（2）架桥机液压支腿锁定装置及防爆管装置：有效
（3）架桥机架梁与过孔的互锁装置：有效

10
性能
试验
10.1空载试验
(1)操纵机构、控制系统、安全防护装置：动作有效可靠，工作正常

(2)各机构动作：实现规定的功能动作，无异常震动、冲击、发热、噪声现象

(3)液压系统：无泄漏；
润滑系统：工作正常

10.2额定载荷试验
(1)制动下滑量：无明显下滑

(2)挠度：符合要求
___mm

(3)主要零件：无损坏

10.3静载荷试验
(1)主要受力结构件：无明显裂纹、永久变形、油漆剥落

(2)主要机构连接处：无松动和损坏

(3) 无影响性能和安全的其他损坏

10.4
动载荷试验
(1)机构、零部件：工作正常

(2)机构、结构件：无松动和损坏

11
质量管理体系运行
(1)现场施工组织机构、质量管理机构和质量控制系统责任人：相应的任命文件

(2)现场作业人员的证件

(3)施工过程中体系运转异常情况的处理：符合施工单位质量体系的相关要求

(4)对自检人员提出问题的处理和反馈：反馈及时，整改符合要求

施工单位盖章
