QC大容量门禁说明书.doc

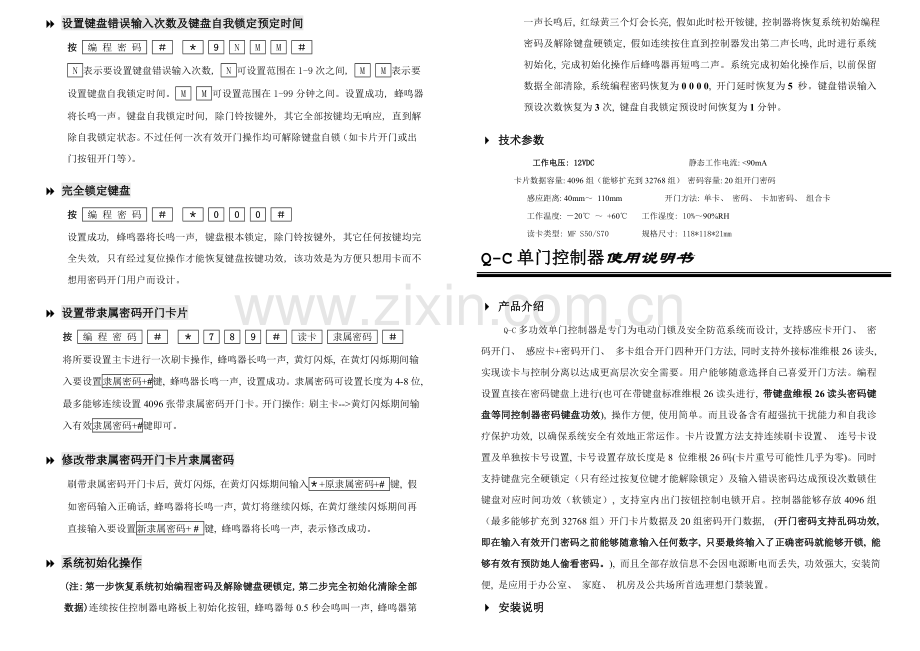

8 设置键盘错误输入次数及键盘自我锁定预定时间
按 编 程 密 码 ＃ 　 ＊ 9 N M M ＃
N 表示要设置键盘错误输入次数, N 可设置范围在1-9次之间, M M 表示要设置键盘自我锁定时间。 M M 可设置范围在1-99分钟之间。设置成功, 蜂鸣器将长鸣一声。键盘自我锁定时间, 除门铃按键外, 其它全部按键均无响应, 直到解除自我锁定状态。不过任何一次有效开门操作均可解除键盘自锁（如卡片开门或出门按钮开门等）。

8 完全锁定键盘
按 编 程 密 码 ＃ 　 ＊ 0 0 0 ＃
设置成功, 蜂鸣器将长鸣一声, 键盘根本锁定, 除门铃按键外, 其它任何按键均完全失效, 只有经过复位操作才能恢复键盘按键功效, 该功效是为方便只想用卡而不想用密码开门用户而设计。

8 设置带隶属密码开门卡片
按 编 程 密 码 ＃ 　 ＊ 7 8 9 ＃ 读卡 隶属密码 ＃
将所要设置主卡进行一次刷卡操作, 蜂鸣器长鸣一声, 黄灯闪烁, 在黄灯闪烁期间输入要设置隶属密码+#键, 蜂鸣器长鸣一声, 设置成功。隶属密码可设置长度为4-8位, 最多能够连续设置4096张带隶属密码开门卡。开门操作: 刷主卡-->黄灯闪烁期间输入有效隶属密码+#键即可。

8 修改带隶属密码开门卡片隶属密码
刷带隶属密码开门卡后, 黄灯闪烁, 在黄灯闪烁期间输入＊+原隶属密码+# 键, 假如密码输入正确话, 蜂鸣器将长鸣一声, 黄灯将继续闪烁, 在黄灯继续闪烁期间再直接输入要设置新隶属密码+ # 键, 蜂鸣器将长鸣一声, 表示修改成功。

8 系统初始化操作
(注: 第一步恢复系统初始编程密码及解除键盘硬锁定, 第二步完全初始化清除全部数据)连续按住控制器电路板上初始化按钮, 蜂鸣器每0.5秒会鸣叫一声, 蜂鸣器第一声长鸣后, 红绿黄三个灯会长亮, 假如此时松开铵键, 控制器将恢复系统初始编程密码及解除键盘硬锁定, 假如连续按住直到控制器发出第二声长鸣, 此时进行系统初始化, 完成初始化操作后蜂鸣器再短鸣二声。系统完成初始化操作后, 以前保留数据全部清除, 系统编程密码恢复为0 0 0 0, 开门延时恢复为5 秒。键盘错误输入预设次数恢复为3次, 键盘自我锁定预设时间恢复为1分钟。

4 技术参数
工作电压: 12VDC 静态工作电流: <90mA
卡片数据容量: 4096组（能够扩充到32768组） 密码容量: 20组开门密码
感应距离: 40mm～ 110mm 开门方法: 单卡、 密码、 卡加密码、 组合卡
第4页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　第1页
工作温度: －20℃ ～ +60℃ 工作湿度: 10%～90%RH
读卡类型: MF S50/S70 规格尺寸: 118*118*21mm
Q-C单门控制器使用说明书

4 产品介绍
Q-C多功效单门控制器是专门为电动门锁及安全防范系统而设计, 支持感应卡开门、 密码开门、 感应卡+密码开门、 多卡组合开门四种开门方法, 同时支持外接标准维根26读头, 实现读卡与控制分离以达成更高层次安全需要。用户能够随意选择自己喜爱开门方法。编程设置直接在密码键盘上进行(也可在带键盘标准维根26读头进行, 带键盘维根26读头密码键盘等同控制器密码键盘功效), 操作方便, 使用简单。而且设备含有超强抗干扰能力和自我诊疗保护功效, 以确保系统安全有效地正常运作。卡片设置方法支持连续刷卡设置、 连号卡设置及单独按卡号设置, 卡号设置存放长度是8 位维根26码(卡片重号可能性几乎为零)。同时支持键盘完全硬锁定（只有经过按复位键才能解除锁定）及输入错误密码达成预设次数锁住键盘对应时间功效（软锁定）, 支持室内出门按钮控制电锁开启。控制器能够存放4096组（最多能够扩充到32768组）开门卡片数据及20组密码开门数据, (开门密码支持乱码功效, 即在输入有效开门密码之前能够随意输入任何数字, 只要最终输入了正确密码就能够开锁, 能够有效有预防她人偷看密码。), 而且全部存放信息不会因电源断电而丢失, 功效强大, 安装简便, 是应用于办公室、 家庭、 机房及公共场所首选理想门禁装置。
4 安装说明

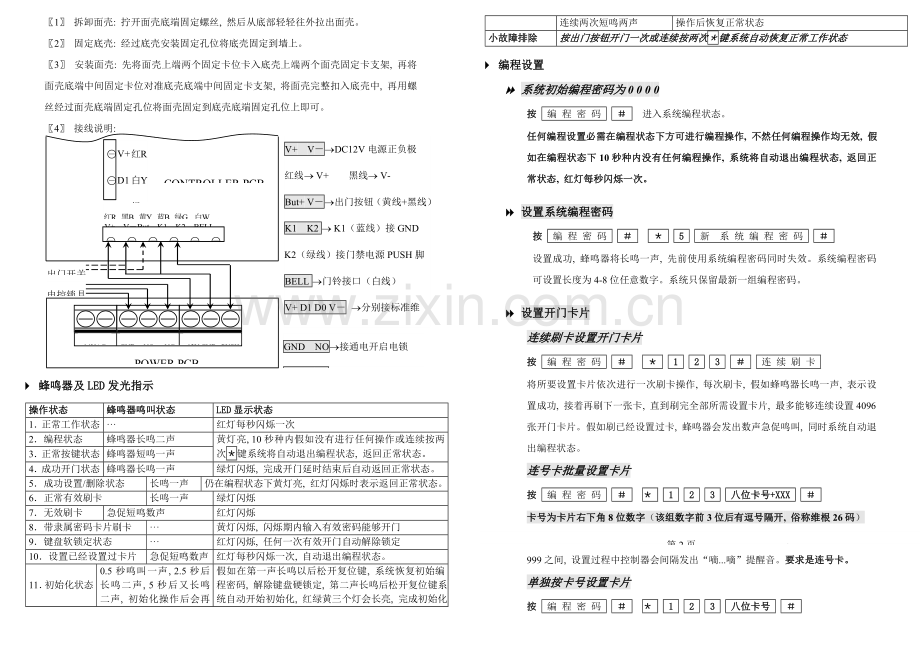

〖1〗 拆卸面壳: 拧开面壳底端固定螺丝, 然后从底部轻轻往外拉出面壳。
〖2〗 固定底壳: 经过底壳安装固定孔位将底壳固定到墙上。
〖3〗 安装面壳: 先将面壳上端两个固定卡位卡入底壳上端两个面壳固定卡支架, 再将面壳底端中间固定卡位对准底壳底端中间固定卡支架, 将面壳完整扣入底壳中, 再用螺丝经过面壳底端固定孔位将面壳固定到底壳底端固定孔位上即可。
GND　NO®接通电开启电锁
GND　NC®接断电开启电锁
V+ V－®DC12V电源正负极
红线® V+ 黑线® V-
But+ V－®出门按钮（黄线+黑线）
K1　K2 ® K1（蓝线）接GND
K2（绿线）接门禁电源PUSH脚
BELL ®门铃接口（白线）
V+ D1 D0 V－ ®分别接标准维
根26读头对应接线端子
V+ ® 读头红线（+12）
D1 ® 读头白线（Data1）
D0 ® 读头绿线（Data0）
V－® 读头黑线（GND）
POWER PCB
14VAC
GND NO NC
+12V GND PUSH
电控锁具
出门开关
V+　V－But K1 K2 BELL

CONTROLLER PCB

红R 黑B 黄Y 蓝B 绿G 白W
红R
白Y
绿G
黑B
V+
D1
D0
V－

〖4〗 接线说明:

4 蜂鸣器及LED发光指示
操作状态
蜂鸣器鸣叫状态
LED显示状态
1．正常工作状态
···
红灯每秒闪烁一次
2．编程状态
蜂鸣器长鸣二声
黄灯亮, 10秒种内假如没有进行任何操作或连续按两次＊键系统将自动退出编程状态, 返回正常状态。
3．正常按键状态
蜂鸣器短鸣一声
4．成功开门状态
蜂鸣器长鸣一声
绿灯闪烁, 完成开门延时结束后自动返回正常状态。
5．成功设置/删除状态
长鸣一声
仍在编程状态下黄灯亮, 红灯闪烁时表示返回正常状态。
6．正常有效刷卡
长鸣一声
绿灯闪烁
7．无效刷卡
急促短鸣数声
红灯闪烁
8．带隶属密码卡片刷卡
···
黄灯闪烁, 闪烁期内输入有效密码能够开门
9．键盘软锁定状态
···
红灯闪烁, 任何一次有效开门自动解除锁定
10．设置已经设置过卡片
急促短鸣数声
红灯每秒闪烁一次, 自动退出编程状态。
11．初始化状态
0.5秒鸣叫一声, 2.5秒后长鸣二声, 5秒后又长鸣二声, 初始化操作后会再连续两次短鸣两声
假如在第一声长鸣以后松开复位键, 系统恢复初始编程密码, 解除键盘硬锁定, 第二声长鸣后松开复位键系统自动开始初始化, 红绿黄三个灯会长亮, 完成初始化操作后恢复正常状态
小故障排除
按出门按钮开门一次或连续按两次＊键系统自动恢复正常工作状态

4 编程设置
8 系统初始编程密码为0 0 0 0
按 编 程 密 码 ＃ 　进入系统编程状态。
任何编程设置必需在编程状态下方可进行编程操作, 不然任何编程操作均无效, 假如在编程状态下10秒种内没有任何编程操作, 系统将自动退出编程状态, 返回正常状态, 红灯每秒闪烁一次。

8 设置系统编程密码
按 编 程 密 码 ＃ 　 ＊ 5 新 系 统 编 程 密 码 ＃
设置成功, 蜂鸣器将长鸣一声, 先前使用系统编程密码同时失效。系统编程密码可设置长度为4-8位任意数字。系统只保留最新一组编程密码。

8 设置开门卡片
连续刷卡设置开门卡片
按 编 程 密 码 ＃ 　 ＊ 1 2 3 ＃ 连 续 刷 卡
将所要设置卡片依次进行一次刷卡操作, 每次刷卡, 假如蜂鸣器长鸣一声, 表示设置成功, 接着再刷下一张卡, 直到刷完全部所需设置卡片, 最多能够连续设置4096张开门卡片。假如刷已经设置过卡, 蜂鸣器会发出数声急促鸣叫, 同时系统自动退出编程状态。
连号卡批量设置卡片
按 编 程 密 码 ＃ 　＊ 1 2 3 八位卡号+XXX ＃
第2页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　第3页

卡号为卡片右下角8位数字（该组数字前3位后有逗号隔开, 俗称维根26码）
控制器自动连续按卡号设置卡片, “XXX”表示要设置数量, 设置范围从001到999之间, 设置过程中控制器会间隔发出“嘀...嘀”提醒音。要求是连号卡。
单独按卡号设置卡片
按 编 程 密 码 ＃ 　＊ 1 2 3 八位卡号 ＃
卡号为卡片右下角8位数字（该组数字前3位后有逗号隔开, 俗称维根26码）
卡片设置成功, 蜂鸣器将长鸣一声, 假如要设置卡片已经存在, 蜂鸣器会发出数声急促鸣叫, 同时系统自动退出编程设置状态。

8 按卡号删除开门卡片
按 编 程 密 码 ＃ 　 ＊ 2 八位卡号 ＃
卡号为卡片右下角8位数字（该组数字前3位后有逗号隔开, 俗称维根26码）
删除成功后蜂鸣器将长鸣一声, 同时该卡失效, 直到下次重新进行开门卡片设置, 该卡才能继续使用。

8 连续刷卡删除开门卡片
按 编 程 密 码 ＃ 　 ＊ 2 3 4 ＃ 连 续 刷 卡
将所要删除卡片依次进行一次刷卡操作, 每次刷卡, 假如蜂鸣器长鸣一声, 表示删除成功。

8 设置开门密码
按 编 程 密 码 ＃ 　 ＊ 3 需 新 增 开 门 密 码 ＃
设置成功, 蜂鸣器将长鸣一声。最多能够设置20组开门密码, 开门密码可设置长度为4-8位任意数字。密码开门: 假如是外接带键盘维根26读头能够直接输入密码开锁, 输入正确开门密码之前能够随意输入任何数字, 只要最终输入了有效开门密码再按 ＃ 键即可开门, 开门时能够有效预防他人偷看密码。

8 删除开门密码
按 编 程 密 码 ＃ 　 ＊ 4 要 删 除 开 门 密 码 ＃
删除成功, 蜂鸣器将长鸣一声。要删除密码长度为4-8位已经设置开门密码。

8 设置开门延时
按 编 程 密 码 ＃ 　 ＊ 6 0 0 5 0 ＃
0 0 5 0 表示将开门延时设置为5秒, 最低开门延时设置为0.5秒, 最高开门延时设置为25.5秒, 用户可在0.5秒-25.5秒开门延时范围内任意设置。

8 设置组合开门卡片
按 编 程 密 码 ＃ 　 ＊ 7 8 8 ＃
进将所要设置主卡进行一次刷卡操作, 蜂鸣器长鸣一声, 黄灯闪烁, 在黄灯闪烁期间刷所需组合卡+#键, 蜂鸣器长鸣一声, 设置成功。组合卡数量最多设置4张, 假如设置刷到第4张组合卡时, 无须按#键, 蜂鸣器会长鸣一声, 最多能够连续设置4096组带组合功效开门卡。
开门操作: 刷主卡-->黄灯闪烁期间刷已经设置好组合卡即可。
