轮廓仪技术说明.docx

瑞沃德精密科技

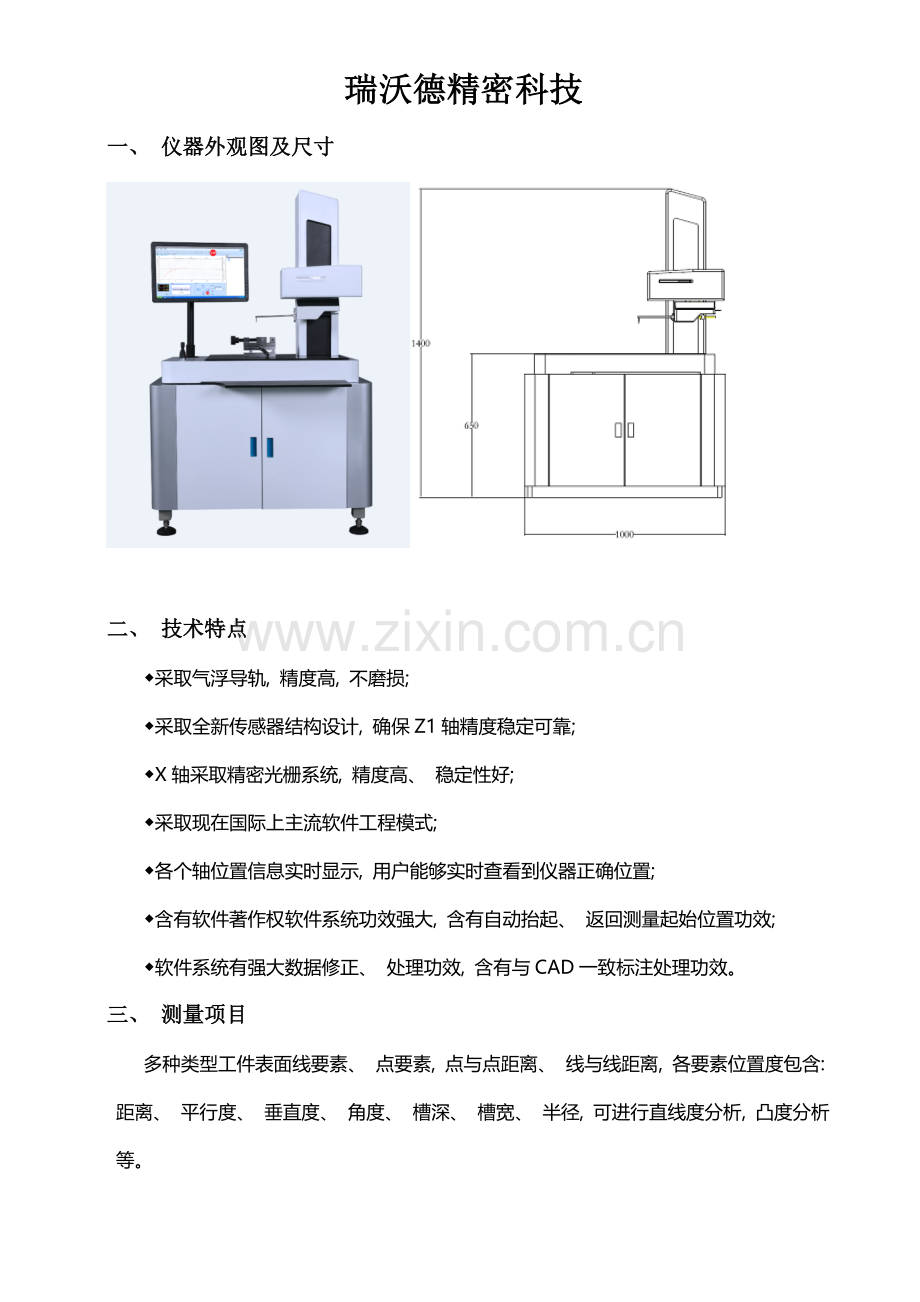

一、 仪器外观图及尺寸

二、 技术特点
◆采取气浮导轨, 精度高, 不磨损;
◆采取全新传感器结构设计, 确保Z1轴精度稳定可靠;
◆X轴采取精密光栅系统, 精度高、 稳定性好;
◆采取现在国际上主流软件工程模式;
◆各个轴位置信息实时显示, 用户能够实时查看到仪器正确位置;
◆含有软件著作权软件系统功效强大, 含有自动抬起、 返回测量起始位置功效;
◆软件系统有强大数据修正、 处理功效, 含有与CAD一致标注处理功效。
三、 测量项目
多种类型工件表面线要素、 点要素, 点与点距离、 线与线距离, 各要素位置度包含: 距离、 平行度、 垂直度、 角度、 槽深、 槽宽、 半径, 可进行直线度分析, 凸度分析等。

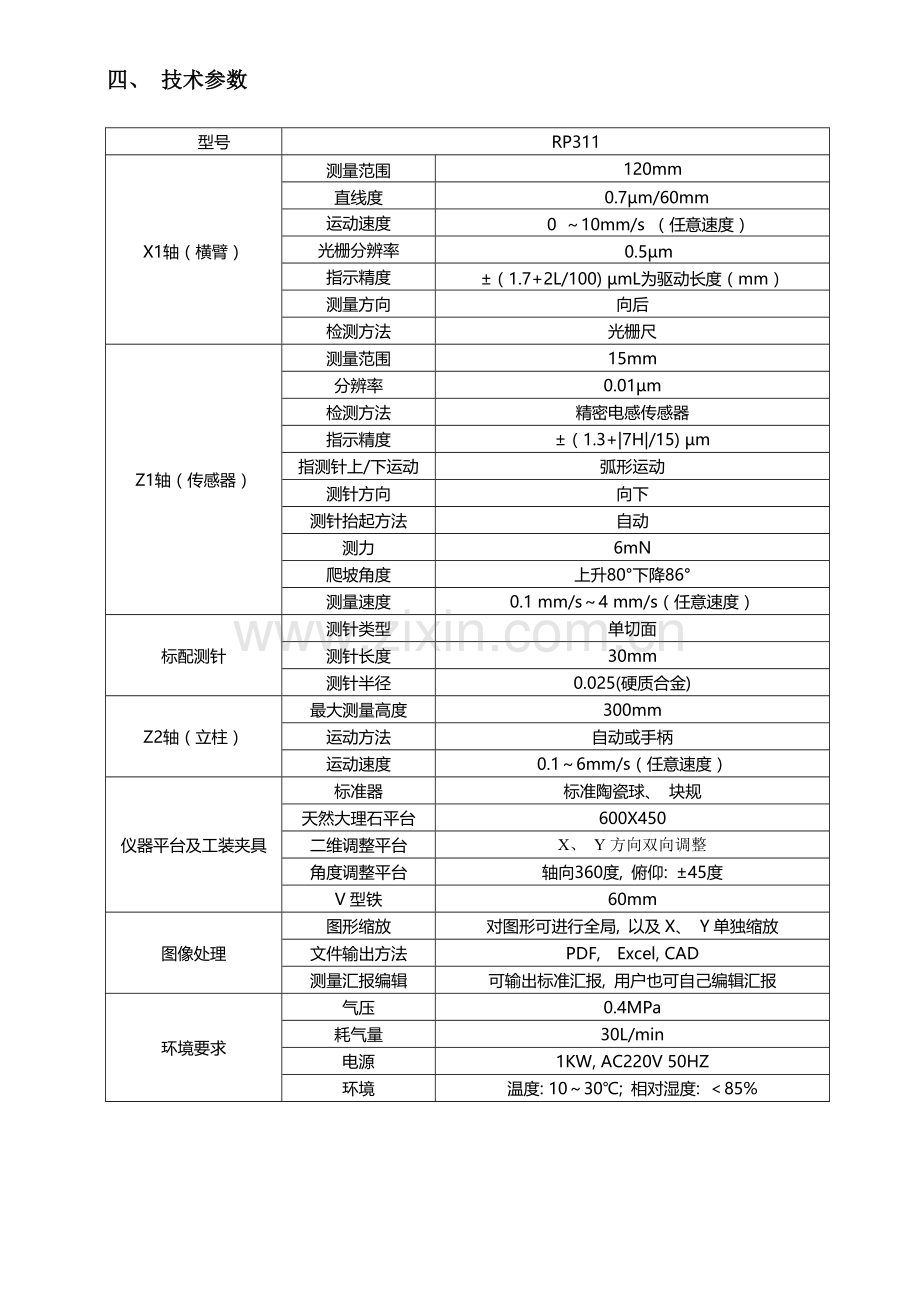

四、 技术参数

型号
RP311
X1轴（横臂）
测量范围
120mm
直线度
0.7µm/60mm
运动速度
0 ～10mm/s （任意速度）
光栅分辨率
0.5µm
指示精度
±（1.7+2L/100) µmL为驱动长度（mm）
测量方向
向后
检测方法
光栅尺
Z1轴（传感器）
测量范围
15mm
分辨率
0.01µm
检测方法
精密电感传感器
指示精度
±（1.3+|7H|/15) µm
指测针上/下运动
弧形运动
测针方向
向下
测针抬起方法
自动
测力
6mN
爬坡角度
上升80°下降86°
测量速度
0.1 mm/s～4 mm/s（任意速度）
标配测针
测针类型
单切面
测针长度
30mm
测针半径
0.025(硬质合金)
Z2轴（立柱）
最大测量高度
300mm
运动方法
自动或手柄
运动速度
0.1～6mm/s（任意速度）
仪器平台及工装夹具
标准器
标准陶瓷球、 块规
天然大理石平台
600X450
二维调整平台
X、 Y方向双向调整
角度调整平台
轴向360度, 俯仰: ±45度
V型铁
60mm
图像处理
图形缩放
对图形可进行全局, 以及X、 Y单独缩放
文件输出方法
PDF, Excel, CAD
测量汇报编辑
可输出标准汇报, 用户也可自己编辑汇报
环境要求
气压
0.4MPa
耗气量
30L/min
电源
1KW, AC220V 50HZ
环境
温度: 10～30℃; 相对湿度: ＜85%
五、 标准配置清单
序号
名称
型号
数量
1
平台系统
大理石平台
1套
2
立柱系统
大理石立柱
1套
3
导轨系统
精密气浮导轨
1套
4
光栅系统
进口MicroE光栅
1套
5
传感器系统
精密电感传感器
1套
6
标配测针
硬质合金单切面, 测头半径0.025
2根
7
测杆
L160Xφ6, 带定位基准
1根
8
仪器外观系统
工业设计精美外观
1套
9
精密二维调整平台
标配
1套
10
角度调整平台
标配
1套
11
装夹V型铁
标配
1套
12
精密空气过滤器
标配, 含气压报警
1套
13
油水分离器
标配
1个
14
标准陶瓷球
标配
1个
15
计算机系统
研华工控机
1套
16
块规
标配
2块
17
轮廓仪测量系统
HP2EO测量系统
1套
18
人机界面
Dell 19宽屏
1套
19
输入系统
无线光电键盘鼠标
1套
20
输出系统
标配A4打印机
1套
21
附件
说明书（1份）、 安装包（1份）、 防尘罩（1块）、 插排（1个）、 内六角扳手（1套）、 十字起子（1把）、 一字起子（1把）、 活动扳手（1把）
1套
