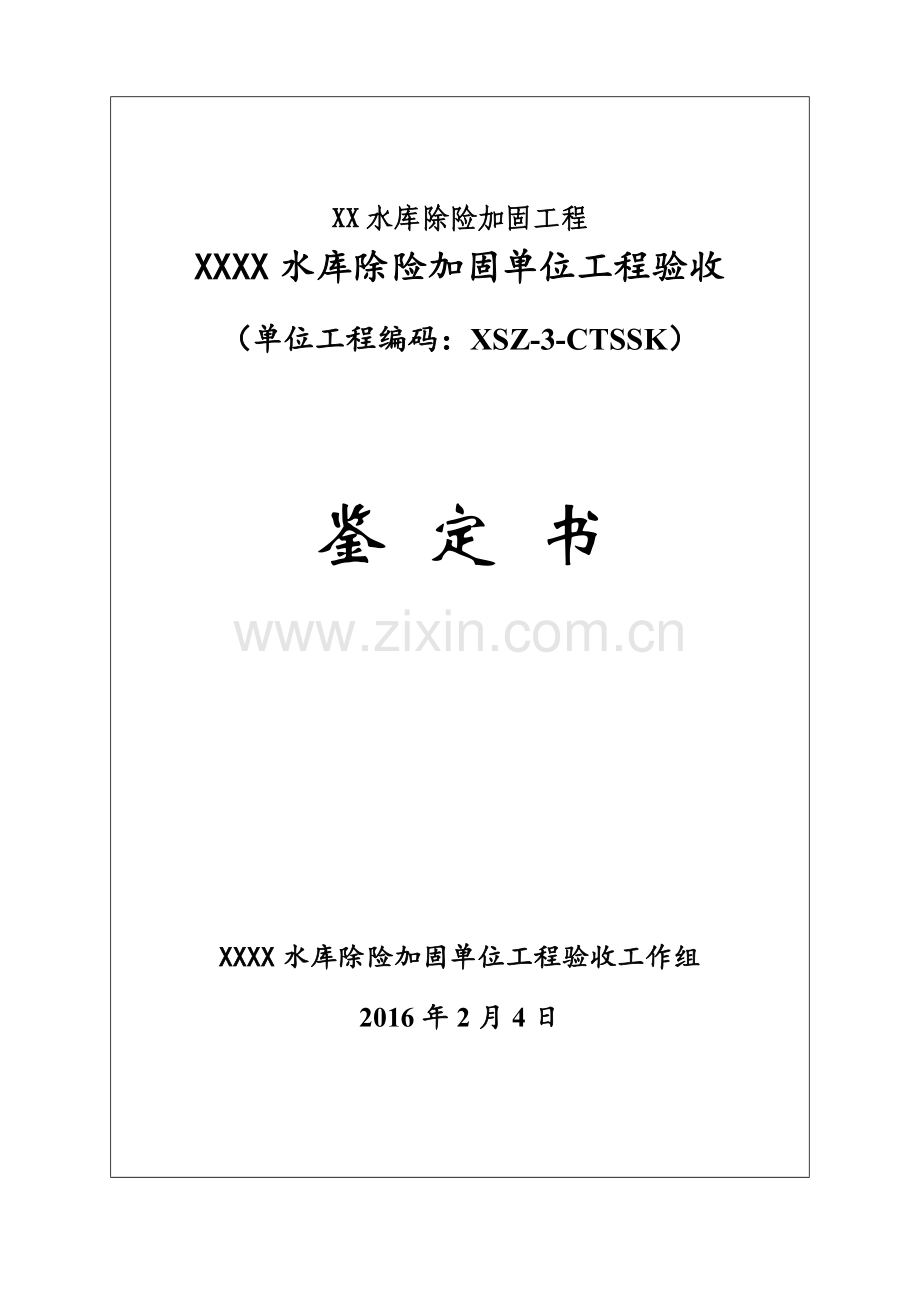

XX水库除险加固工程
XXXX水库除险加固单位工程验收

（单位工程编码：XSZ-3-CTSSK）

鉴 定 书

XXXX水库除险加固单位工程验收工作组
2016年2月4日

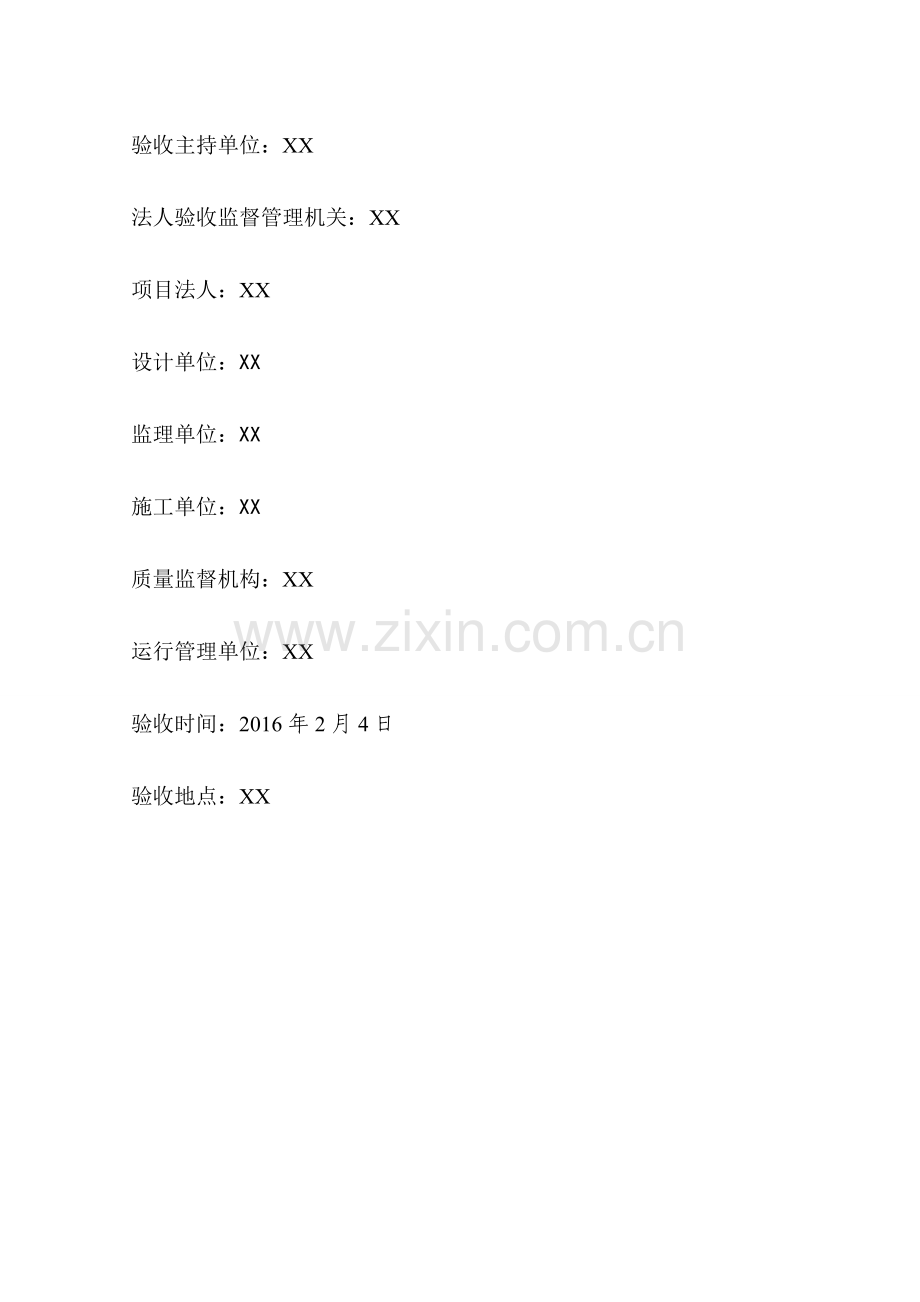

验收主持单位：XX
法人验收监督管理机关：XX
项目法人：XX
设计单位：XX
监理单位：XX
施工单位：XX
质量监督机构：XX
运行管理单位：XX
验收时间：2016年2月4日
验收地点：XX

前 言
1、验收依据：《水利水电建设工程验收规程》（SL223-2008）、招标、投标合同文件等。
2、组织机构：按照《水利水电建设工程验收规程》（SL223-2008）的规定，由项目法人XX主持，并组成了XXXX水库除险加固单位工程验收工作组（名单附后）。
3、验收过程：2016年2月4日，XX小（二）型病险水库除险加固工程建设项目部在XX主持召开了XXXX水库除险加固单位工程验收会，参加会议的有XX等单位的领导、专家和代表。XX列席了会议。① 确定验收工作组成员名单；② 现场检查工程完成情况和工程质量；③ 听取了工程参建单位工程建设工作报告；④ 检查分部工程和单位工程验收有关资料；⑤ 评定单位工程质量等级；⑥ 讨论并通过单位工程验收鉴定书。
一、单位工程概况
（一）单位工程名称及位置
1、单位工程名称：XXXX水库除险加固工程
2、单位工程位置：XX琚塘村。
（二）、单位工程主要建设内容
主要建设内容为：
该单位工程包括大坝加固、溢洪道加固、坝下涵管加固、防汛及坝顶公路、管理房屋建筑、其它等5个分部工程。主要建设内容为大坝粘土斜墙、砼预制块护坡、草皮护坡、贴坡排水体；溢洪道续建泄槽段、新建消力池等；坝下涵管拆除重建；坝顶公路及防汛公路泥结石路面；启闭房及管理房等。
（三）、单位工程建设过程
1、开完工日期
（1）合同工期：
开工日期2014年12月16日，完工日期2015年3月31日。
（2）实际工期：
开工日期2014年12月16日，完工日期2015年9月18日。
2、主要工程开完工日期
各分部工程施工情况表
单位工程名称
编号
分部工程名称
开工时间
完工时间
备注
XX水库除险加固工程
CTS-1
△大坝加固
2015年2月13日
2015年9月12日

CTS-2
溢洪道加固
2015年5月26日
2015年7月13日

CTS-3
△坝下涵管加固
2014年12月27日
2015年7月7日

CTS-4
防汛及坝顶公路
2015年8月26日
2015年8月28日

CTS-5
管理房屋建筑、其它
2015年8月29日
2015年9月18日

2、工程建设中采取的主要措施及其效果
（1）工程质量控制措施：
建立以工序质量控制为核心，设置质量控制点，进行主动性预控，严格质量检查和抽测，加强成品保护等施工质量控制制度。以现行的规程规范、设计标准为依据，依靠完善的质量体系和质量检查制度，严把质量控制关。
1）要求施工单位建立健全质量保证体系，落实“三检制”，质检员必须持证上岗，跟班作业，认真检查、督促工程质量。
2）现场监理人员工作到位，坚守工作岗位，不脱岗、不漏岗。对重要部位、关键工序采取旁站监理和联合检查验收制度。
3）施工单位和监理机构按照有关施工规范和《水利工程建设项目施工监理规范》（SL288-2003）有关规定的数量、方法、等进行质量检测。
4）对工程中出现的质量问题，及时组织参建单位召开工程现场会，就地解决。
5）严格按照《水利水电工程施工质量检验与评定规程》（SL176-2007）要求进行工程质量等级评定，做到单元工程施工结束，工程质量评定也结束的原则，达到资料及时、准确、齐全。
（2）进度控制措施
1）根据施工进度计划安排定期不定期地检查施工进度，发现施工进度滞后，及时帮助施工单位查找原因，并督促施工单位采取赶工措施，加以落实。
2）召开工地协调会和监理例会，及时解决有关影响施工进度的各种因素。
（3）投资控制措施
审查、审核施工单位提交的资金流计划和完成的工程量、价格费用，并签发计量认证和付款证书。
1）单元工程完成，经“三检”合格后，及时进行单元工程质量评定，只有经监理复核合格的单元工程，才能进行计量与支付。
2）对合同外的项目和工程变更，严格按照监理工作程序进行控制。
3）在工程进度款申请审核中，严格审查付款申请所具备的条件和规范化情况。
（4）效果
项目法人从开工手续、筹措资金、施工外部协调到施工过程中的重大问题决定，均按照家有关规定要求履行职责，起到了项目管理的核心作用。监理单位以“三控制”为目标，以合同、设计、规程规范为依据开展监理工作。在施工监理活动中，坚持程序化、制度化、规范化管理。编写了监理规划和各专业的监理实施细则，做到了事前审批、事中控制、事后检验。施工单位严格按照合同、设计和规范要求进行施工，重视工程质量和进度，接受监理、业主、质量监督机构的监督和管理，完成了工程建设，且工程质量达到了合同要求。
（5）主要经验教训
1）对承包单位进行岗前培训是十分必要的。
2）严格控制施工过程中的工序检查和原材料、中间产品的质量检测以及监理机构的抽检是工程质量保证的关键。
3）严格计量支付的审核制度。
4）承包人项目部的主要人员必须持证上岗，且有丰富的施工实践经验。
二、验收范围
1、大坝加固工程。包括大坝上游粘土斜墙、大坝上游坝面砼预制块护坡及草皮护坡；下游坝面草皮护坡、排水沟及贴坡排水体工程等。
2、溢洪道加固工程。包括续建泄槽段，新建消力池等。
3、坝下涵管加固工程。包括涵管拆除重建工程（进水渫、闸室、管身、出口消力池、闸门门体安装等）。
4、防汛及坝顶公路工程。包括坝顶公路及防汛公路泥结石路面。
5、管理房屋建筑、其它工程。包括启闭房和管理房。
三、单位工程完成情况和完成的主要工程量
1、单位工程完成情况：本单位工程5个分部工程全部完成。
2、完成的主要工程量见下表：
主要工程量和实际完成量对照表
序号
项 目
单位
初设量
合同量
实际完成量
备 注
1
土方开挖
m3
5319.4
5319.4
5825.16

2
涵管土方填筑
m3
972.4
972.4
1158.61

3
砂卵石垫层
m3
186.2
186.2
200.18

4
砼工程
m3
535
535
516.13

5
钢筋制安
t
7.3
7.3
8.88

6
粘土斜墙填筑
m3
5632
5632
5535.29

7
防汛公路
项
1
1
1

8
管理房
M2
30
30
30

3、合同执行情况：XXXX水库除险加固工程在参建各方的共同努力下，已顺利完工。在合同执行过程中，各方均按照合同条款的规定履行各自的义务。由于参建各方的共同努力，密切配合，以设计图纸及规程、规范为依据，以合同条款为约束，使得工程各项合同目标均得以顺利实现。
四、单位工程质量评定
（一）分部工程质量评定
本单位工程共5个分部工程，所评5个分部工程质量全部合格，合格率100%。2个主要分部工程质量全部合格，合格率100%。55个单元工程质量全部合格，合格率100%，其中3个评为优良，优良率5.5%；5个主要单元工程质量全部合格，合格率100%；其中1个评为优良，主要单元工程优良率为20%。其各单元工程、分部工程质量等级评定结果详见下表。

分部工程施工质量等级评定成果表
单位工程名称
分部工程名称
单元工程
数量
（个）
合格单元数量（个）
合格率（%）
其中：优良单元数量（个）
质量
等级
总计
主要
单元
合计
优良率（%）
主要
单元
主要单元优良率(%)
XXXX水库除险加固工程
△大坝加固
12
1
12
100
0
0
0
0
合格
溢洪道加固
8
1
8
100
0
0
0
0
合格
△坝下涵管加固
18
2
18
100
3
16.7
1
50
合格
防汛及坝顶公路

7
0
7
100
0
0
0
0
合格
管理房屋建筑、其它
11
1
11
100
0
0
0
0
合格
合计
55
5
55
100
3
5.5
1
20
合格
（二）工程外观质量评定
2016年1月18日，由项目法人主持，设计、监理、施工、运行管理等单位代表参加对XXXX水库除险加固单位工程外观质量进行了实地检测和综合评定，应得分128分，实得分92.2分，得分率72%，外观质量评定为合格。
（三）工程质量检测情况
1、 施工单位自检：
施工单位自检情况详见表1~表9
表1 施工单位钢筋质量检测成果表
XXXX水库除险加固工程
△坝下涵管加固钢筋
及溢洪道加固钢筋

¢8
屈服点(MPa)
≥300
328～335
合格

抗拉强度(MPa)
≥420
467～470
合格

伸长率(％)
≥25.0
34.5～34.0
合格
¢10
屈服点(MPa)
≥300
345～347
合格

抗拉强度(MPa)
≥420
471～473
合格

伸长率(％)
≥25.0
33.0～32.5
合格
¢12
屈服点(MPa)
≥400
485～486
合格

抗拉强度(MPa)
≥540
583～587
合格

伸长率(％)
≥16.0
23.5～22.5
合格
¢14
屈服点(MPa)
≥400
492～497
合格

抗拉强度(MPa)
≥540
597～599
合格

伸长率(％)
≥16.0
23.0～23.5
合格
¢18
屈服点(MPa)
≥400
485～490
合格

抗拉强度(MPa)
≥540
596～593
合格

伸长率(％)
≥16.0
21.5～22.0
合格
¢20
屈服点(MPa)
≥400
490～499
合格

抗拉强度(MPa)
≥540
608～615
合格

伸长率(％)
≥16.0
21.0～20.5
合格
表2 施工单位卵石质量检测成果表
单位工程名称
取样
组数
含泥量（%）
泥块含量(%)
颗粒
级配
质量
评价
最大值
最小值
平均值
最大值
最小值
平均值
XXXX水库除险加固工程
2
0.4
0.3
0.35
/
/
/
5~40
合格
小计
2

表3 施工单位砂质量检测成果表
单位工程名称
取样
组数
细度模数
含泥量（%）
质量
评价
最大值
最小值
平均值
最大值
最小值
平均值
XXXX水库除险加固工程
2
2.73

2.68

2.705
0.2
0.1
0.15
合格
小计
2

表4 施工单位水泥质量检测成果表
规格
取样组数
安定性
抗折强度（MPa）
抗压强度（MPa）
质量评价
3d
28d
3d
28d
最大
最小
平均
最大
最小
平均
最大
最小
平均
最大
最小
平均
洋房牌PC.32.5
2
合格
3.4
3.1
3.25
6.8
6.4
6.6
13.6
13.5
13.55
37.2
36.5
36.85
合格

表5 施工单位块石质量检测成果表
分部工
程名称
取
样
组
数
抗压强度(Mpa)
软化系数（%）
质量
评价
烘干状态
饱和状态
检测值
最大
最小
平均
最大
最小
平均
大坝加固

1
61.6
58.1
59.9
47.0
40.9
43.7
0.73
合格
1
63.6
60.1
62.07
48.3
46.8
47.5
0.77
合格
小计
2

表6 施工单位土方填筑检测成果表
单位工程
名 称
分部工程名称
设计
压实度
取样
组数
压实度（%）
质量
评价
最大
最小
平均
XXXX水库除险加固工程
△大坝加固
粘土斜墙
≥0.96
41
98.0
96.0
96.8
合格
△坝下涵管加固
涵管土方回填
≥0.96
19
98.0
96.0
96.7
合格
表7 施工单位粘土斜墙防渗检测成果表
分部
工程
桩号
高程
设计指标
检测成果
质量
评价
墙厚
（cm）
渗透系数cm/s
（cm/s）
最小
墙厚
（cm）
最大
墙厚（cm）
抗压
强度
（MPa）
渗透系数cm/s
（cm/s）
渗透
坡降
弹性
模量（MPa）
大坝加固

0+053
▽25.20
200
≤1×10-5

8.34×10-6

合格
0+050
▽26.80
200
≤1×10-5

8.12×10-6

合格
0+075
▽27.00
200
≤1×10-5

4.95×10-6

合格
0+060
▽27.4
200
≤1×10-5

8.58×10-6

合格
0+100
▽28.40
200
≤1×10-5

7.59×10-6

合格
0+046
▽29.80
200
≤1×10-5

3.78×10-6

合格
表8 施工单位混凝土试件抗压强度检测成果表
单位工程
名 称
分部工程名称
设计
强度
取样
组数
抗压强度（MPa）
标准差σ或Sn
(MPa)

质量
评价
最大值
最小值
平均值
XXXX水库除险加固工程
△大坝加固

预制块
C15
2
18.8
18.2
18.5
Rn﹥1.15R标
合格
齿墙/台阶/排水沟/灌溉渠
C15
5
18.8
18.5
18.66
17.61﹥R标
16.26﹥0.83R标
合格
溢洪道加固
C20
6
24.7
24.3
24.48
23.08﹥R标
21.28﹥0.83R标
合格
△坝下涵管加固
C10
1
13.1
13.1
13.1
Rn﹥1.15R标
合格
C20
2
23.7
23.1
23.4
Rn﹥1.15R标
合格
C25
9
32.0
27.8
29.99
28.59﹥R标
26.79﹥0.83R标
合格
管理房屋建筑
C25
2
32.8
31.1
31.95
Rn﹥1.15R标
合格
表9 施工单位砂浆试件抗压强度检测成果表
单位
工程
名称
分部工程名称
设计
强度
取样
组数
抗压强度（MPa）
标准差σ或Sn
(MPa)

质量
评价
最大值
最小值
平均值
XXXX水库除险加固工程
管理房屋建筑、其它
m7.5
1
9.9
9.9
9.9
Rn﹥1.15R标
合格
2、 监理机构抽检：
监理机构采取平行检测方法对原材料以及中间产品等进行质量抽检。监理机构抽检情况详见表10~表17。
表10 监理机构水泥质量检测成果表
规格
取样组数
安定性
抗折强度（MPa）
抗压强度（MPa）
质量评价
3d
28d
3d
28d
最大
最小
平均
最大
最小
平均
最大
最小
平均
最大
最小
平均
洋房牌PC.32.5
1
合格
3.3
3.3
3.3
6.9
6.9
6.9
14.2
14.2
14.2
37.2
37.2
37.2
合格
表11 监理单位卵石质量检测成果表
单位工程名称
取样
组数
含泥量（%）
泥块含量(%)
颗粒
级配
质量
评价
最大值
最小值
平均值
最大值
最小值
平均值
XXXX水库除险加固工程
1

0.3
0.3
0.3
/
/
/
5~40
合格
小计
1

表12 监理机构砂质量检测成果表
单位工程名称
取样
组数
细度模数
含泥量（%）
质量
评价
最大值
最小值
平均值
最大值
最小值
平均值
XXXX水库除险加固工程
1
2.71
2.71
2.71
0.2
0.2
0.2
合格
小计
1

表13 监理机构块石抗压强度抽检成果表
分部工
程名称
取
样
组
数
抗压强度(Mpa)
软化系数（%）
质量
评价
烘干状态
饱和状态
检测值
最大
最小
平均
最大
最小
平均
大坝加固

1
60.1

59.3

59.7
44.3
42.0
42.9
0.72
合格
表14 监理机构混凝土试件抗压强度抽检成果表
单位工程
名 称
分部工程名称
设计
强度
取样
组数
抗压强度（MPa）
标准差σ或Sn
(MPa)

质量
评价
最大值
最小值
平均值
XXXX水库除险加固工程
△大加固坝
预制块/齿墙/灌溉渠
C15
3
18.7
18.3
18.5
Rn﹥1.15R标
合格
溢洪道加固
C20
2
24.6
24.4
24.5
Rn﹥1.15R标
合格
△坝下涵管加固
C25
4
31.8
30.5
31.05
Rn﹥1.15R标
合格
管理房屋建筑
C25
2
33.4
31.3
32.35
Rn﹥1.15R标
合格
表15 监理机构土方填筑抽检成果表
单位工程
名 称
分部工程名称
设计
压实度
取样
组数
压实度（%）
质量
评价
最大
最小
平均
XXXX水库除险加固工程
△大坝加固
粘土斜墙
≥0.96
6
98.0
96.0
96.7
合格
△坝下涵管加固
涵管土方回填
≥0.96
4
98.0
96.0
97.0
合格
表16 监理单位粘土斜墙防渗抽查检测成果表
分部
工程
桩号
高程
设计指标
检测成果
质量
评价
墙厚
（cm）
渗透系数cm/s
（cm/s）
最小
墙厚
（cm）
最大
墙厚（cm）
抗压
强度
（MPa）
渗透系数cm/s
（cm/s）
渗透
坡降
弹性
模量（MPa）
大坝加固

0+053
▽25.20
200
≤1×10-5

6.96×10-6

合格
0+115
▽26.00
200
≤1×10-5

4.78×10-6

合格
0+086
▽26.20
200
≤1×10-5

8.65×10-6

合格
0+100
▽28.40
200
≤1×10-5

8.25×10-6

合格
表17 监理单位钢筋质量检测成果表
XXXX水库除险加固工程
△坝下涵管加固钢筋
及溢洪道加固钢筋

¢8
屈服点(MPa)
≥300
335～338
合格

抗拉强度(MPa)
≥420
445～447
合格

伸长率(％)
≥25.0
34.5～34.0
合格
¢10
屈服点(MPa)
≥300
340～342
合格

抗拉强度(MPa)
≥420
452～462
合格

伸长率(％)
≥25.0
33.5～33.5
合格
¢12
屈服点(MPa)
≥400
485～484
合格

抗拉强度(MPa)
≥540
578～585
合格

伸长率(％)
≥16.0
22.5～22.5
合格
¢14
屈服点(MPa)
≥400
492～498
合格

抗拉强度(MPa)
≥540
610～605
合格

伸长率(％)
≥16.0
23.0～22.5
合格
¢18
屈服点(MPa)
≥400
487～490
合格

抗拉强度(MPa)
≥540
602～607
合格

伸长率(％)
≥16.0
21.0～21.0
合格
¢20
屈服点(MPa)
≥400
506～510
合格

抗拉强度(MPa)
≥540
607～606
合格

伸长率(％)
≥16.0
21.0～20.5
合格
（四）单位工程质量等级评定意见
本单位工程共5个分部工程，所评5个分部工程质量全部合格，合格率100%。2个主要分部工程质量全部合格，合格率100%， 55个单元工程质量全部合格，合格率100%，其中3个评为优良，优良率5.5%；5个主要单元工程质量全部合格，合格率100%；其中1个评为优良，主要单元工程优良率为20%。原材料和中间产品质量合格；金属结构、机电设备及启闭机安装质量合格；外观质量得分率72%；依据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《水利水电建设工程验收规程》（SL223-2008）中的有关规定，评定本单位工程质量等级为合格。
XX水库除险加固单位工程质量评定表
工程项目
名 称
单位工程
名 称
分部工程数量（个）
合格分
部数量
（个）
合格率（%）
其中：优良分部数量（个）
外观质量得分率（%）
质量检验与评定资料
质量
等级
总计
主要
分部
合计
优良率（%）
主要
分部
主要分部优良率（%）
XX水库除险加固工程施工3标
XXXX水库除险加固工程
5
2
5
100
0
0
0
0
72
基本齐全
合格
五、分部工程验收遗留问题处理情况
无
六、存在的主要问题及处理意见
无
七、意见和建议
1、运行管理单位应参照水库管理有关规定，制定详细的工程运行管理细则，确保工程运行安全。
2、XX水库单位工程已基本完成，应加强对水库在汛期的运行管理，确保运行和其他人员的安全。
八、结论
验收工作组全体成员认真审查了该单位工程的验收资料。本单位工程共5个分部工程，所评5个分部工程质量全部合格，合格率100%。2个主要分部工程质量全部合格，合格率100%。 55个单元工程质量全部合格，合格率100%，其中3个评为优良，优良率5.5%；5个主要单元工程质量全部合格，合格率100%；其中1个评为优良，主要单元工程优良率为20%；原材料和中间产品质量合格；金属结构、机电设备及启闭机安装质量合格；外观质量得分率72%；施工中未发生过质量和安全生产事故。
验收工作组认为：XXXX水库除险加固单位工程质量达到设计要求、投资控制合理、能够按设计标准运用和发挥效益，工程档案资料基本齐全，该单位工程质量等级评定为合格。
九、保留意见
无
十、单位工程验收工作组成员签字表
