昆明某小区中水回用工程技术方案.docx

铁合金厂经济适用房

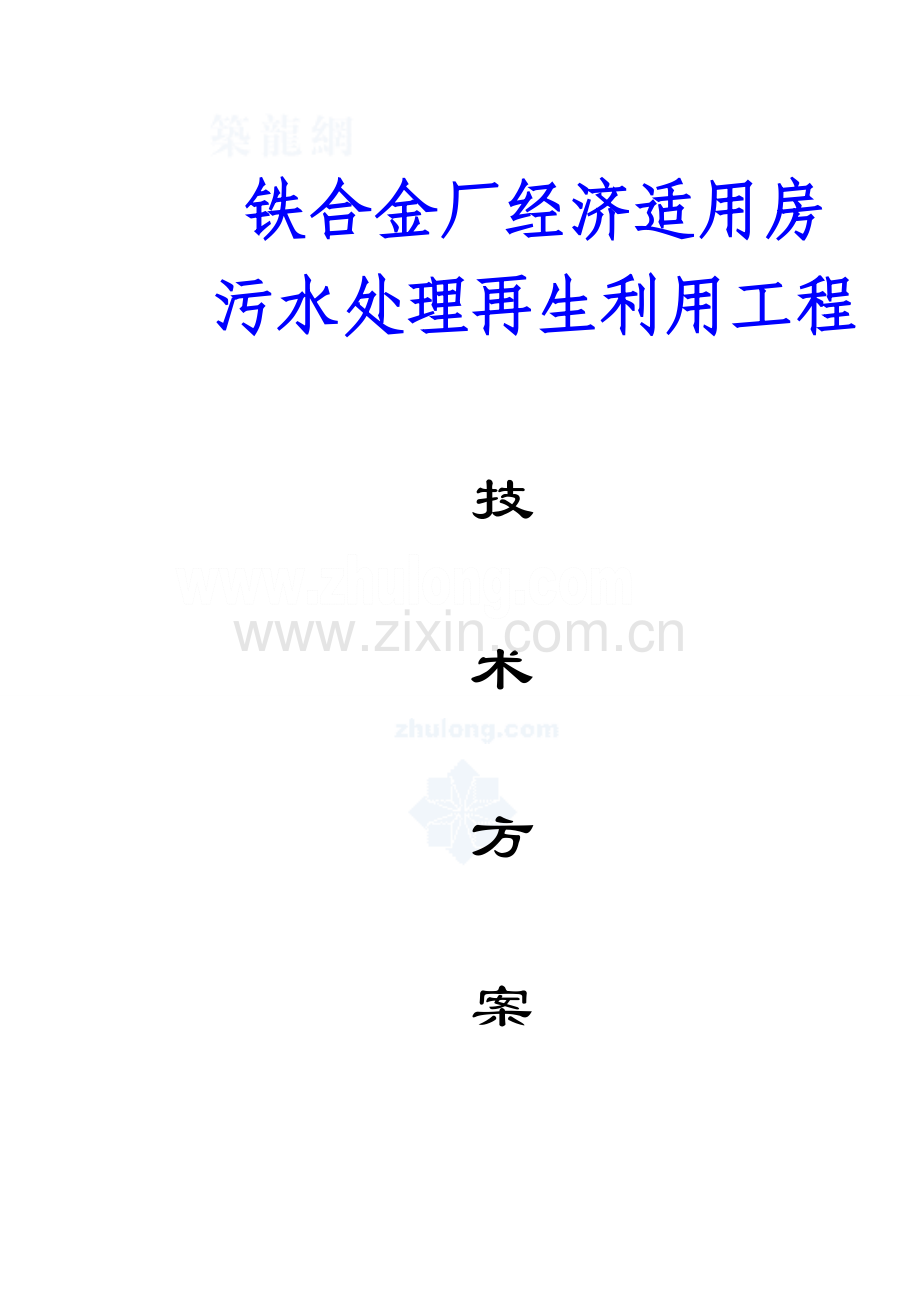

污水处理再生利用工程

技

术

方

案

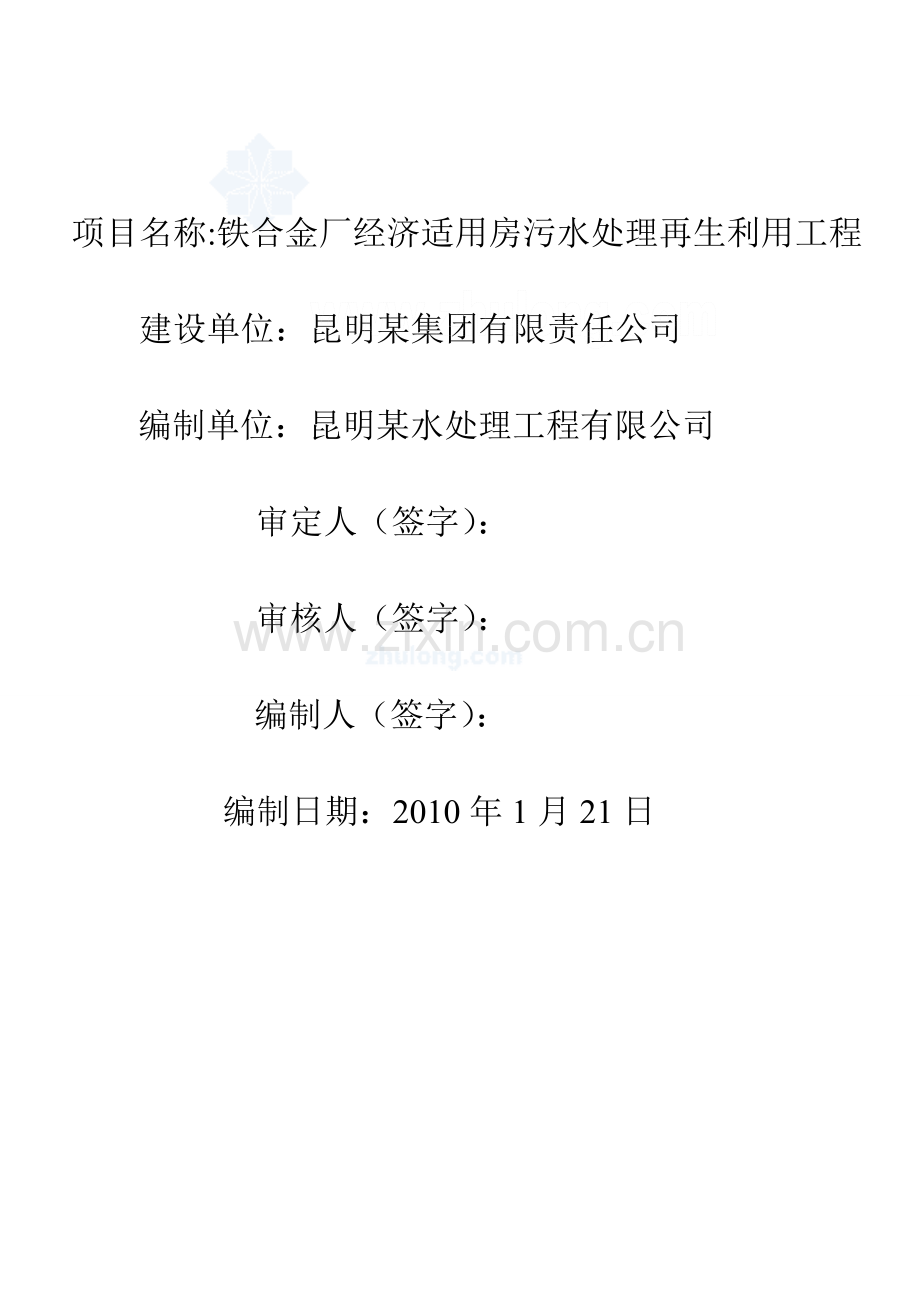

项目名称:铁合金厂经济适用房污水处理再生利用工程

建设单位：昆明某集团有限责任公司

编制单位：昆明某水处理工程有限公司

审定人（签字）：

审核人（签字）：

编制人（签字）：

编制日期：2010年1月21日

目 录
一、 项目概况及目前节水减排形势 4
（一） 项目概况 4
（二） 目前节能减排和节水形势 4
（三） 政府对中水工程有关政策 5
二、 编制依据及有关环保技术规范、标准 6
三、 方案设计范围 7
四、 设计原则 8
五、 水量平衡及相关设计参数的确定 9
（一） 设计水量 9
（二） 回用水量平衡图 11
（三） 进水水质 12
（四） 出水水质 12
六、 处理工艺的比选 13
七、 本工艺流程简图 15
八、 处理工艺介绍 16
（一） 处理工艺原理及简介 16
（二） 各个运行阶段工艺特点： 17
（三） 工艺主要优点 19
（四） 中水处理回用工艺流程简述 20
九、 本方案其他针对性的设计 22
（一） 噪音处理 22
（二） 异臭味处理 23
（三） 系统建设占地 24
十、 项目环境保护篇章 24
(一)建设期间对环境的影响 25
（二）运行期间对环境的保护 25
十一、 中水站检查、检修要求 26
十二、 工程操作管理方式 28
十三、 工程分项清单 31
（一） 主要构筑物一览表 31
（二） 主要设备材料规格表 31
（三） 安装投资 32
十四、 经济运行分析 32
（一）运行成本分析 32
（二）、效益分析： 34

一、 项目概况及目前节水减排形势
（一） 项目概况
（二） 目前节能减排和节水形势
（三） 政府对中水工程有关政策
二、 编制依据及有关环保技术规范、标准
国家及地方有关政策法规
国家有关技术规范及标准
三、 方案设计范围
四、 设计原则

五、 水量平衡及相关设计参数的确定
（一） 设计水量
1. 项目用水量
项目废水包括生活废水、商铺废水、公共设施废水三个部分。
建设项目内共有1000套住宅，按每户3.5人计算，入住人口为3500人，根据昆明市的用水定额120 L/人.d计，
Q 住户用水= 3500×120×10-3 m3/d =420m3/d
商铺面积有1170.6 m2，商铺用水量按10 L / m2. d计，
Q 商铺用水= 1170.6×10×10-3 m3/d =11.70m3/d
公共设施的废水：Q 物管用水=3m3/d、Q 会所用水=9.6 m3/d、Q 公厕用水=5 m3/d、
Q 总用水= Q 住户用水+Q 商铺用水+Q 物管用水+Q 会所用水+Q 公厕用水=420+11.70+3 +9.6 +5 m3/d =449.3 m3/d
2. 项目排水量
项目总用水量为449.3 m3/d，排水系数取0.85，则总排水量为：
Q 总排水= Q 总用水×0.85=449.3×0.85 m3/d≈382 m3/d
3. 项目回用水量
项目的回用点有绿化、冲厕、道路清扫：
项目区内绿化面积26836m2， 绿化用水定额以2.5L/ m2. d计：
Q 绿化= A绿化面积×2.5×10-3 m3/d =26836×2.5×10-3 m3/d≈67m3/d
项目内有公厕一座，共计12个蹲坑，冲洗用水定额以0.5 m3/个. d计，另有小便器3个，冲洗用水定额以0.3 m3/个. d计：
Q 冲厕1= M蹲坑×0.5×10-3 m3/d =12×0.5×10-3 m3/个. d≈6m3/d
Q冲厕2= M小便器×0.3×10-3 m3/d =3×0.3×10-3 m3/个. d≈0.9m3/d
另外根据甲方统计，道路清扫用水量共需10 m3/d，综合以上，项目实际每天用水量为：Q回用量= Q 绿化+ Q 冲厕1 +Q冲厕2+ Q道路=67+6+0.9+10=83.9m3/d
4. 中水站处理量
中水处理回用站处理水源主要是住宅区的生活污废水，中水处理站规模根据回用水量定。中水站因考虑一定的余量及其它的回用用途，确定中水处理站规模为100 m3/d。
中水站设计参数为:
Q=100 m3/d q=4.2m3/h
5. 项目外排水量
项目总排水为382 m3/d，其中100 m3/d进入中水处理站，其余外排入市政管道：
Q 外排= Q 总排水―Q 总排水=382―100m3/d =282m3/d

（二） 回用水量平衡图

282m3/d
357m3/d
15m3/d
10m3/d
17.6m3/d
420m3/d
11.7m3/d
10m3/d
7m3/d
绿化
污水
处理
及再
生水
利用
设施
旱季
冲厕
道路清洗
雨季
市政污水管道
自耗
90m3/d
公共设施用水
住户生活用水
商铺用水
供水
管网
100m3/d
7 m3/d
市政污水管道
282m3/d
污水
处理
及再
生水
利用
设施
冲厕
83m3/d
100m3/d
6m3/d
67m3/d
自耗10 m3/d
10 m3/d

（三） 进水水质
因甲方没有给出本工程项目的实际水质指标，但基本确定待处理的源水为小区居民生活外排污废水，根据我公司多年来从事污水处理及回用工程的工作经验分析，本方案设计中的污水进水水质按典型的生活污水水质指标作为设计指标值，并按照实际水质稍差的情况作为处理水水质，设计指标详见下表：
单位：mg/L
污染物
PH
CODcr
（mg/L）
BOD5
(mg/L)
SS
(mg/L)
LAS
(mg/L)
NH3-N
(mg/L)
TP
进 水
6~9
280
160
180
＜10
35
4.5
（四） 出水水质
经本中水处理回用设施处理后的出水主要回用于绿化、道路清扫标准，出水水质达到中华人民共和国《城市污水再生利用 城市杂用水水质》（GB/T18920-2002）标准中绿化、道路清扫及冲厕用水水质标准，其中以冲厕水水质标准为处理回用水水质标准，主要水质标准值列表如下：
GB/T18920-2002 单位：mg/L
序号
项目
指标
冲厕
道路清扫、消防
城市
绿化
车辆
冲洗
建筑
施工
1
PH值
6.0~9.0
2
色度（度）
≤30
3
嗅
无不快感
4
浊度（NTU）
≤5
≤10
≤10
≤5
≤20
5
溶解性固体
≤1000
≤1200
≤1000
≤1200
≤1200
6
5日生化需氧量BOD5（mg/L）
≤10
≤15
≤20
≤10
≤15
7
氨氮（mg/L）
≤10
≤10
≤20
≤10
≤20
8
阴离子表面活性剂
≤1.0
≤1.0
≤1.0
≤1.0
≤1.0
9
铁（mg/L）

10
锰（mg/L）

11
溶解氧（mg/L）
≥1.0
12
总余氯（mg/L）
接触30min总余氯≥1.0mg/L,管网末端≥0.2 mg/L
13
总大肠菌群（个/L）
≤3个/L
六、 处理工艺的比选
我公司作为一家在云南省内专业从事污水处理及中水回用工程的专业水处理公司，多年来一直以稳定成熟的工艺技术、稳定可靠的产品质量、优良周到的售后服务受到了客户的广泛好评。在省内各地承建了大量不同类型的水处理工程，并在长期从事各类水处理的工程施工过程中积累了丰富的水处理工程设计及施工经验，并愿以此专业技能为贵方的中水站建设工作尽自己的一点绵薄之力。
针对贵方将要兴建的中水站的建设要求和兼顾将来运行管理的高效、低费用运行，建议对各中水站采取处理工艺须满足在以下几点要求：
1、 污水处理中水回用站采用的处理工艺既要体现技术先进、经济合理，建设造价适中的特点。
2、 污水处理中水回用工艺成熟、安全可靠，以保证建成后能够稳定、高效的运行，达到建以至用用的目的。
3、 选用处理工艺要操作简单、运行方便，正常处理运行中运行费用低；以保证用户能够真正能够通过实现节能减排，实现社会效益和经济效益的双赢。
4、 选用工艺要能够处理出水稳定达标，以保证用水质量。
昆明某水处理工程公司接受贵方的委托后，针对贵方对污水处理回用工程建设前期决策中比较关心的问题（如处理投资、处理工艺、处理运行成本，管理操作难易、处理占地），精心组织技术力量，通过公司内部技术论证，对不同处理方式的技术分析后，认为本工程实施中应按照采用最稳定适用的处理工艺，最小的动力力运行消耗，最短的施工建设周期，最小的系统投资原则进行建设。
针对贵方将要兴建的中水站的需求和兼顾将来运行管理、维护的高效、低费用运行要求，我公司认为工程实施中严格按照采用最稳定适用的处理工艺，最经济实用的处理设备，最小的动力力运行消耗，最短的施工建设周期，最小的系统投资原则进行方案设计、组织施工。
本中水站采取如下处理工艺：
预处理 + ICEAS工艺 + 混凝沉淀+多介质过滤+接触消毒深度处理的物化联合处理方式。

七、 本工艺流程简图
生活污水

格栅井
栅渣清淘外运

提升泵

上清液回流
调 节 池

曝气风机

提升泵

污泥泵
浓
水
及
反
冲
洗
排
水

清淘外运
污泥池
ICEAS反应池

絮凝剂

混凝沉淀池池
搅拌器

污泥泵

过滤提升泵

多介质过滤系统

消毒剂

接触消毒池

中水回用
清 水 池

八、 处理工艺介绍
（一） 处理工艺原理及简介
（二） 各个运行阶段工艺特点：
（三） 工艺主要优点
（四） 中水处理回用工艺流程简述
S（7）
(8)

九、 本方案其他针对性的设计
（一） 噪音处理
（二） 异臭味处理
（三） 系统建设占地
十、 项目环境保护篇章
(一)项目主要污染物排放控制指标
（二）运行期间对环境的保护
十一、 中水站检查、检修要求
十二、 工程操作管理方式

十三、 工程分项清单
（一） 主要构筑物一览表
序号
名 称
主要尺寸
（L×B×H=m）
单位
数量
备 注
1
格栅井
1.5×2.5×3.0
座
1
钢砼，全地埋式
2
调节池
3.8×2.5×3.8
座
1
钢砼，全地埋式
3
ICEAS反应池
5.2×1.8×3.8
座
2
钢砼，全地埋式
4
混凝沉淀池
3.8×2.6×2.2
座
1
钢砼，全地埋式
5
贮泥池
3.0×2.1×3.8
座
1
钢砼，全地埋式
6
接触消毒池
见平面布置图
座
1
建于混凝沉淀池上部
7
清水池
4.2×3.0×3.8
座
1
钢砼，全地埋式
8
综合控制间
4.0×3.0×3.8
座
1
钢砼，全地埋式
9
设备基础、沟渠

处
6
混凝土构筑
注：土建由甲方自建，我方提供技术指导。
（二） 主要设备材料规格表

序号
名 称
规格型号
主要技术参数
单位
数量
备 注

格栅井提升泵
DG Blue PRO
150/2/G50 VM(T)
Q=10.8m3/h H=9.6m
N=1.1kw
台
2
意大利泽尼特
（一用一备）

调节池提升泵
DG Blue PRO
75/2/g40 VM(T)
Q=7.2m3/h H=7.8m
N=0.55kw
台
2
意大利
泽尼特

污泥泵
50WQ10-10-0.75
Q=10m3/h H=10m
N=0.75kw
台
3
上海远博

（一用一备）

5
回转式风机
HC-401S
Q=0.71M3/min
P=39.2KPa N=1.5kw
套
2
江苏恒晟

6
微孔曝气头
D215
S=0.5-1.0
套
36
国产
7
工房排污泵
25WQ7-8-0.55
Q=7m3/h H=8m
N=0.55kw
台
1
上海远博
8
多介质过滤器
PR-003
Q=6m3/h
组
1
合资派瑞
9
空压机
v-0.12/8
N=1.1kw
台
1
神典
10
PLC控制系统
FX2-80MR

套
1
进口三菱
11
自动投药系统

套
2
昆明某
12
滗水器

Q=15m3/h
套
2
昆明某
13
水位浮球
开关
LPF-A3.15

套
8
国产
14
搅拌器
QJB260/740-0.85/C/S
N=0.85kw
套
2
南京中德
15
变频回用机组
50-160
Q=12.5m3/h H=32m
N=3.0kw
台
2
上海远博
（一用一备）
16
格栅
DYGS-6
粗细各一把
组
2
昆明某
17
电器仪表

批
1
国产
18
管材管件

批
1
国产
19
电线电缆

批
1
国产
20
安装辅料

批
1
国产

（三） 安装投资
本工程项目设备及其安装总报价为：328293.00元
十四、 经济运行分析
（一）运行成本分析
1.处理运行电费
序号
设备名称
安装数量（台/套）
使用数量（台/套）
备用数量（台/套）
使用负荷
（KW）
安装负荷
（KW）
运行
时间
（h）
耗电量
（KW·h）
1
格栅井提升泵
2
1
1
1.1
2.2
10
11.0
2
调节池提升泵
2
2
0
1.1
1.1
14
15.4
3
污泥泵
3
3
0
2.25
2.25
0.5
1.125
4
过滤提升泵
2
1
1
1.5
3.0
14
21
5
回转式风机
2
2
0
3.0
3.0
6
18
6
空压机
1
1
0
1.1
1.1
2
2.2
8
药剂投加系统
2
2
0
0.2
0.2
14
2.8
9
变频式供水机组
2
1
1
3.0
6.0
6
18
10
搅拌器
2
2
0
1.7
1.7
3
5.1
11
合计
18
15
3
14.95
20.55

94.625

（1）、总装机容量20.55KW，最大运行负荷14.95KW
（2）、日耗电量为94.625KW·h，按0.50元/度电，日耗47.31元
（3）、折合每立方水0.473元
2、处理药剂（消毒液：次氯酸钠）费：
（1）、每立方水投加5g，日耗500g
（2）、按药剂费6.00元/kg计，日耗3.0元
（3）、折合每立方水0.03元
3、处理药剂（絮凝剂：PAC）费：
（1）、每立方水投加10g，日耗1000g
（2）、按药剂费8.00元/kg计，日耗8.0元
（3）、折合每立方水0.08元
3、人工费：中水站由于采用自动控制操作，不设专人看管，只需物管电工兼管，每隔2~3小时巡视即可。
采用ICEAS统处理工艺处理系统运行费用统计表
统计项目
费用
备注
每日（元）
折合立方水（元）

处理电费
47.31
0.473

药剂费
11.0
0.11
可选择性投加
合计
58.31
0.583

注：以上运行费用相关数据经我公司以往类似工程中类比测算，可信度比较高。
（二）、效益分析：
目前昆明的自来水价为3.5～4.0元/m3，根据贵单位实际，每天的回用水量约为100m3，若用自来水，每天的水费为350～400元；若使用中水，每天的运行费用58.31元，从而每天节约291.69～341.69元，按每年300天计算，从而每年可节约8.75～10.25万元，中水回用经济效益极为明显。
若考虑到由于昆明市是一个缺水的城市，滇池水体被严重污染；节能减排工作尤为迫切。故贵方兴建本中水处理回用设施，产生的节水截污效果将带来良好的社会影响和示范作用。贵方把污水处理后的中水回用，不仅可适当缓解用水紧张的问题，同时也减轻了对环境的污染，对贵方来说是一件利国利民又利己的好事，这几方面将为贵方带来的巨大社会反响，具有良好地社会效益，实现经济利益和社会利益的双赢！
