宿舍网路使用说明简报.pptx

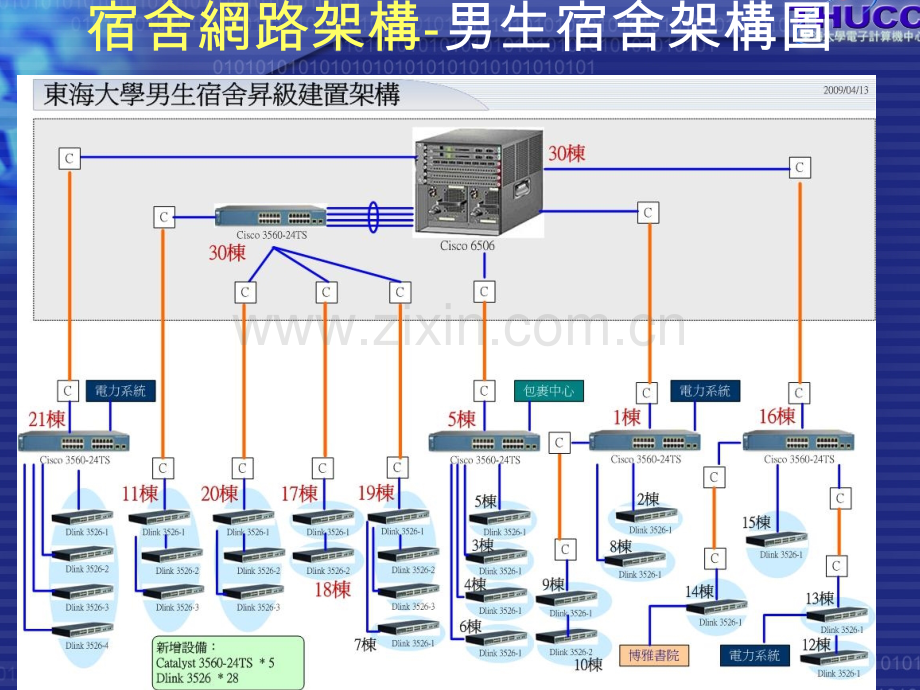

宿舍網路架構男生宿舍架構圖、女生宿舍架構圖、第二教學區宿舍架構圖寢室內部架構宿網使用宿網管理流量管理、中毒管理問題排除、網路維修宿網報修及公告系統課程大綱宿舍網路架構-男生宿舍架構圖宿舍網路架構-女生宿舍架構圖宿舍網路架構-第二教學區宿舍架構圖宿舍網路架構-寢室內部架構網路基本知識-DHCPDHCP(Dynamic Host Configuration Protocol)DHCP 這個伺服器可以自動的分配 IP 與相關的網路參數給 Client 端，來提供 Client 端自動以主機提供的參數來設定他們的網路，如此一來，使用者只要將自己的 Notebook 設定好經由 DHCP 協定來取得網路參數後，一插上網路線，就可以自動取得設定，馬上上網。網路基本知識-Switch 交換器每個埠都具有獨立的頻寬不屬於本身的網路封包是不會被接收到外觀與集線器幾乎相同，但價格較高已逐漸取代集線器廣播封包仍會收到宿網使用詳細說明宿網使用詳細說明(1)新制度為自動取得IP位址。新學期或第一次使用網路連線時，需經由網頁瀏覽器來進行身份認證。身份認證的帳號及密碼為同學於校內Email的帳號及密碼。認證成功後，等待約三分鐘後即可正常使用網路及連線上網。宿網使用詳細說明宿網使用詳細說明(2)自動取得IP設定方式：Windows 2000/XP自動取得自動取得IP位址設定說明位址設定說明 遠端桌面示範遠端桌面示範Windows Vista/win 7 自動取得自動取得IP位址設定說位址設定說明明 遠端桌面示範遠端桌面示範IP申請暨身份認證網頁使用說明(1)認證操作流程說明：1.打開網頁瀏覽器，連結上任意網站網址，即可看到認證網頁，如右圖。於 帳號帳號、密碼密碼 的欄位內，輸入學校Email使用的帳號及驗證密碼後，按下 登入登入 鍵進行驗證。瀏覽器認證畫面IP申請暨身份認證網頁使用說明(2)2.若成功通過認證，將可看到網頁回應訊息：【申請成功，請稍候三至五份鐘後，即可上申請成功，請稍候三至五份鐘後，即可上網網】。認證成功畫面IP申請暨身份認證網頁使用說明(3)若認證失敗，則會看到認證失敗網頁回應訊息：【資料錯誤(帳號或密碼錯誤)，如有疑問，請洽電算中心資訊服務台】,校內分機30220。另外若同學不是住宿生時，輸入驗證資料時也會出現錯誤訊息。若報修時，告知錯誤碼訊息，便可以在最短時間找出問題點，可加快判斷錯誤速度並找出真正原因。認證失敗畫面IP申請暨身份認證網頁使用說明(4)註1：網路使用身份認證只會在新學期第一次新學期第一次連線上網連線上網時、或是同學於學期中更換新電腦更換新電腦、或是更換新網路卡更換新網路卡時，會需要通過Email的帳的帳號號 及 密碼密碼 來進行網路連線IP申請及安全認證，驗證成功後，使可正常上網。註2：將電腦IP組態設定為 自動取得自動取得IP位址位址，且區域網路顯示已連線後，直接開啟網頁瀏覽直接開啟網頁瀏覽器器，即可看到身份驗證網頁。IP申請暨身份認證網頁使用說明(5)宿舍網路於認證成功後，始可正常使用，唯宿舍網路使用規範仍以學校制定的政策為主；若同學使用網路超過單日限流，或是因流量異常時，網路連線將被封鎖，同時於網頁上顯示連線封鎖訊息，提醒同學們注意及處理。超流或中毒被鎖通知畫面宿網管理流量管理、中毒管理問題排除、網路維修 男女舍值班櫃台(男:30棟,女:會客室,第二教學區:男舍會客室)週一至週日 19:00-22:00宿網報修及公告系統http:/dormnet.thu.edu.tw/故障報修管道電話報修電話報修校內分機直接計中資訊服務台#30220上班時間：AM08:00 PM17:00網路報修網路報修http:/dormnet.thu.edu.tw男男/女舍值班櫃台女舍值班櫃台男舍：30棟，星期 一 日女舍：會客室，星期 一 日第二教學區:男舍會客室，星期 一 日PM 19:00 PM22:00報修注意事項寢室房號、聯絡人姓名聯繫方式(手機 聯繫不上時會發簡訊通知)故障問題簡述若為認證失敗時，回報錯誤訊息宿網相關訊息及報修網頁 http:/dormnet.thu.edu.tw維修服務處理電話電話/網路報修網路報修宿網小組晚上電話聯繫超過三天無法聯繫上，以簡訊通知(需留手機號碼)宿網小組值班櫃台直接處理宿網小組值班櫃台直接處理線路問題線路問題維護廠商每週固定前往維修緊急重大斷線問題緊急重大斷線問題維護廠商及計中直接處理問題與建議問題與建議問題與建議【報告完畢報告完畢】
