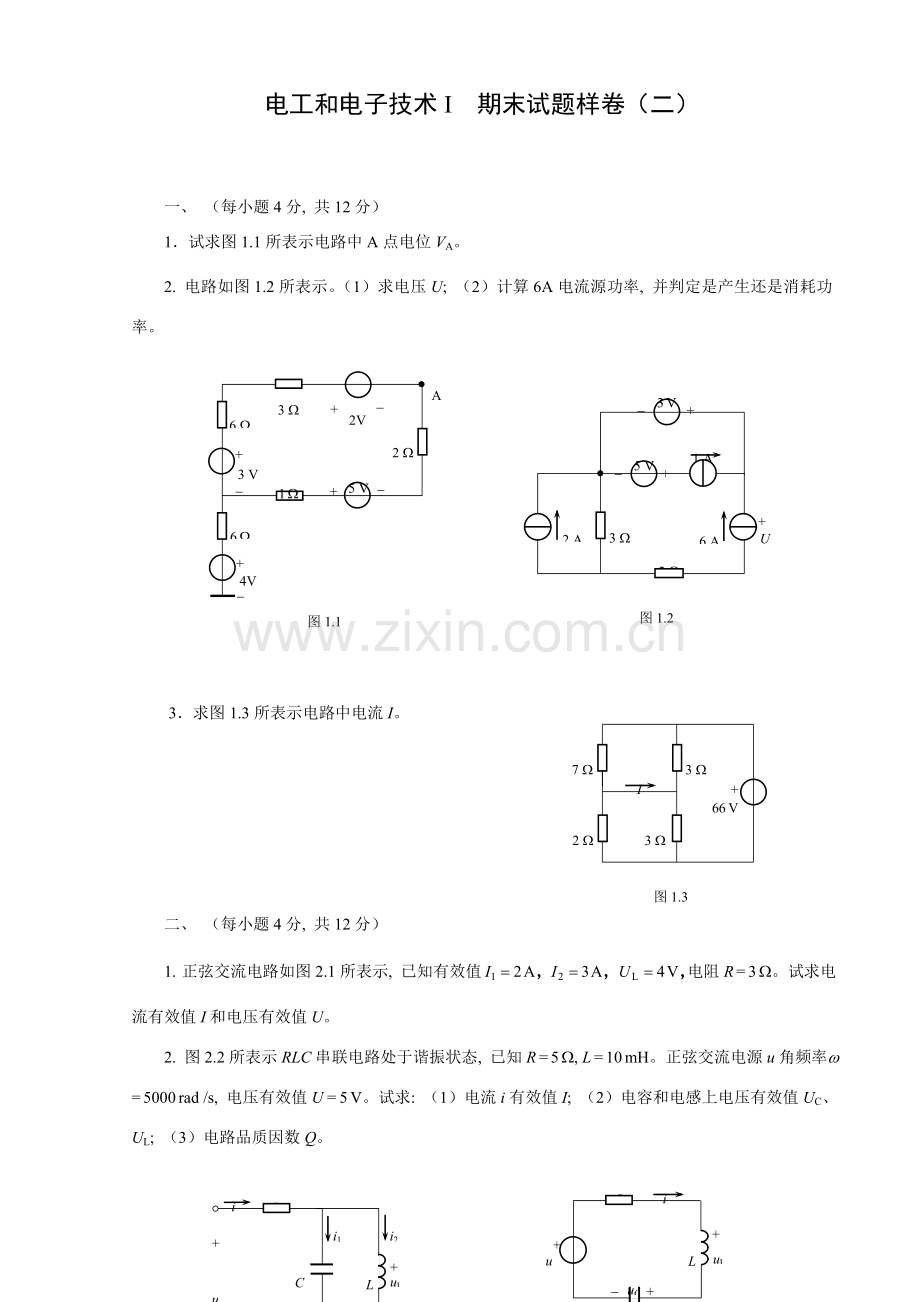

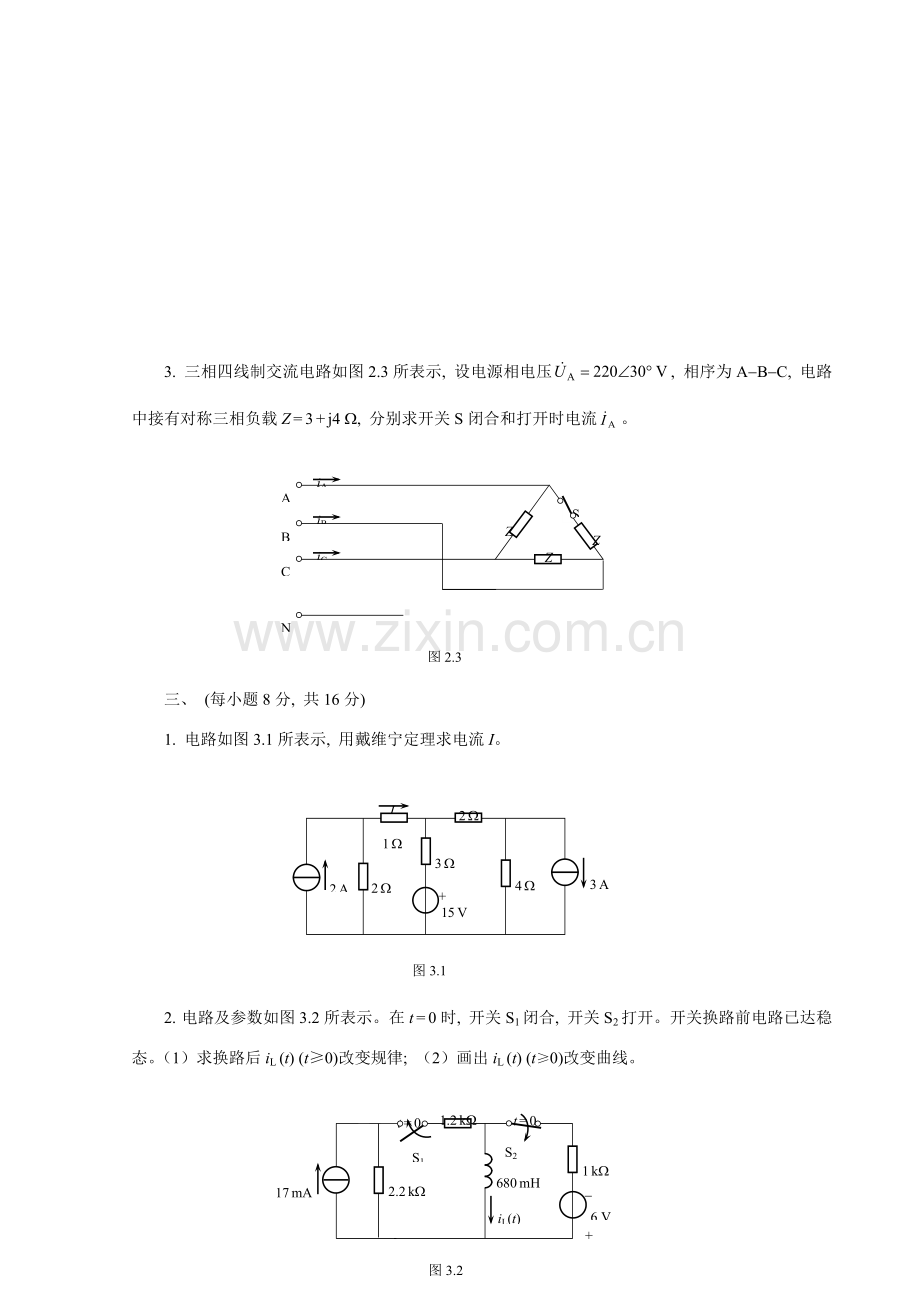

电工和电子技术I 期末试题样卷(二) 一、 (每小题4分, 共12分) 1.试求图1.1所表示电路中A点电位VA。 2. 电路如图1.2所表示。(1)求电压U; (2)计算6A电流源功率, 并判定是产生还是消耗功率。 图1.1 + 2V 6 W - + 3 V 3 W 5 V + - - 2 W 1 W A 6 W + 4V - 图1.2 2 W 3 V 2 A + - 6 A 1 A 3 W - + - + 5 V U 图1.3 2 W 7 W 3 W + - 66 V I 3 W 3.求图1.3所表示电路中电流I。 二、 (每小题4分, 共12分) 1. 正弦交流电路如图2.1所表示, 已知有效值电阻R = 3 W。试求电流有效值I和电压有效值U。 2. 图2.2所表示RLC串联电路处于谐振状态, 已知R = 5 W, L = 10 mH。正弦交流电源u角频率w = 5000 rad /s, 电压有效值U = 5 V。试求: (1)电流i有效值I; (2)电容和电感上电压有效值UC、 UL; (3)电路品质因数Q。 L uL i 图2.1 R i1 + u - i2 + - C + - uC 图2.2 C R L u + - - + i uL 3. 三相四线制交流电路如图2.3所表示, 设电源相电压, 相序为A-B-C, 电路中接有对称三相负载Z = 3 + j4 W, 分别求开关S闭合和打开时电流。 S 图2.3 A B C N iA iB iC Z Z Z 三、 (每小题8分, 共16分) 1. 电路如图3.1所表示, 用戴维宁定理求电流I。 图3.1 2 W 15 V 3 A 4 W + - 2 A I 3 W 2 W 1 W 2. 电路及参数如图3.2所表示。在t = 0时, 开关S1闭合, 开关S2打开。开关换路前电路已达稳态。(1)求换路后iL (t) (t≥0)改变规律; (2)画出iL (t) (t≥0)改变曲线。 t = 0 S2 图3.2 iL(t) S1 680 mH 17 mA - 2.2 kW 6 V t = 0 1.2 kW 1 kW + L 图4 C R + - i i1 i2 uS 四、 (10分)正弦交流电路如图4所表示, 已知电压, R = 3 W、 L = 4 H, C = 0.1 F。试求: (1)电流 ; (2)电源有功功率P、 无功功率Q和视在功率S; (3)电源侧功率因数l = cosj ? (4)若将电源侧功率因数提升到1, 电容C应取多大? 五、 分析计算(每小题5分, 共15分) 1. 由理想二极管组成电路如图5.1(a)所表示。试对应图(b)中输入信号ui波形, 试分别画出输出信号uo波形(标出幅值)、 二极管电压uD波形(标出幅值)。 ui t /s 0 (b) -2V 8V 6V 2V 1 2 5 6 7 8 3 4 D + ui - R + uo - (a) 图5.1 4 V + uD - 图5.2 + ui - + Uo - DZ1 R DZ2 2. 稳压电路如图5.2所表示, 设UZ1 = 6 V, UZ2 = 10 V, 设两管正向导通电压均为UD = 0.7 V。要求: (1)电路实现稳压功效时, Uo = ? (2)试仍用DZ1、 DZ2, 并添加合适电阻, 画出使输出电压Uo = 4 V稳压电路, 并标出输入电压和输出电压端。 3. 图5.3(a)基础放大电路输出特征及直流负载线如图(b)所表示。要求: (1)写出Q点对应IB、 IC、 UCE数值; (2)写出电源UCC和电阻RC数值; (3)若静态工作点处于Q1位置, 试说明静态工作点是否适宜?为何? 图5.3 RL + - uo +UCC RC C2 C1 RB + - ui + T (a) + IC/mA 80mA 60mA 40mA IB=20mA UCE/V 0 IB=0 2 3 1 2 12 10 8 6 4 + - 4 + - Q + - Q1 + - (b) 六、 分析计算(每小题7分, 共14分) D + - + uD - + uL - u 图6.1 RL i 1. 楼道中照明路灯常处于长明灯状态, 为延长使用寿命, 可在照明电路中串联一只二极管, 如图6.1所表示。设电源电压u = 220sinw t V, 白炽灯额定值为220V / 40W。(设D为理想二极管, 点亮和熄灭时白炽灯阻值不变。)要求: (1)定性画出白炽灯两端电压uL波形; (2)计算电路中电流平均值I数值; (3)计算二极管所承受最大反向电压UDRM; (4)计算电路中白炽灯消耗功率PL。 2. 图6.2为由运放组成基准电压源。已知: R1 = R2 = R3 = 2 kW, RP = 2.4 kW, UZ = 8 V。要求: (1)试求输出电压Uo可调范围; (2)指出运放电路反馈类型。 + 图7 + uo - RL C1 C2 T +UCC RC RB1 + ui - RE2 RB2 R E1 CE + + 图6.2 DZ R2 ¥ + + – +12V RP Uo R1 + UZ - R3 七、 (12分)在图7所表示放大电路中, 已知: UCC = 15 V, RB1 = 30 kW, RB2 = 10 kW, RC = 3 kW, RE1 = 0.1 kW, RE2 = 1.9 kW, RL = 6 kW, 三极管参数为 b = 60, UBE = 0.6 V。要求: (1) 计算电路静态值IB、 IC和UCE; (2) 画出电路微变等效电路; (3) 计算电路、 ri、 ro; (4) 若RE1 = 0.2 kW, RE2 = 1.8 kW, 说明以上哪些计算结果有改变?怎样变(增大、 减小)? 八、 (9分)在图8电路中, R = 20 kW, R1 = R3 =10 kW, R2 = 2 kW, UZ = ±5 V, UOM =±10 V。要求: (1)说明两级运放各组成何种电路? (2)推导出运放A1输出信号uo1与输入信号ui1、 ui2运算关系式; (3)若ui1= -2 V, ui2 = 3 sinwt V, 画出输出电压uo1波形; (4)若E = 5 V, 试对应uo1画出uo波形; (5)若要使uo波形正、 负半周对称, E =? uo ¥ + + R1 图8 uo1 ¥ + + – R R A1 A2 R3 ui1 – ui2 DZ R2 + UZ - R1 E
