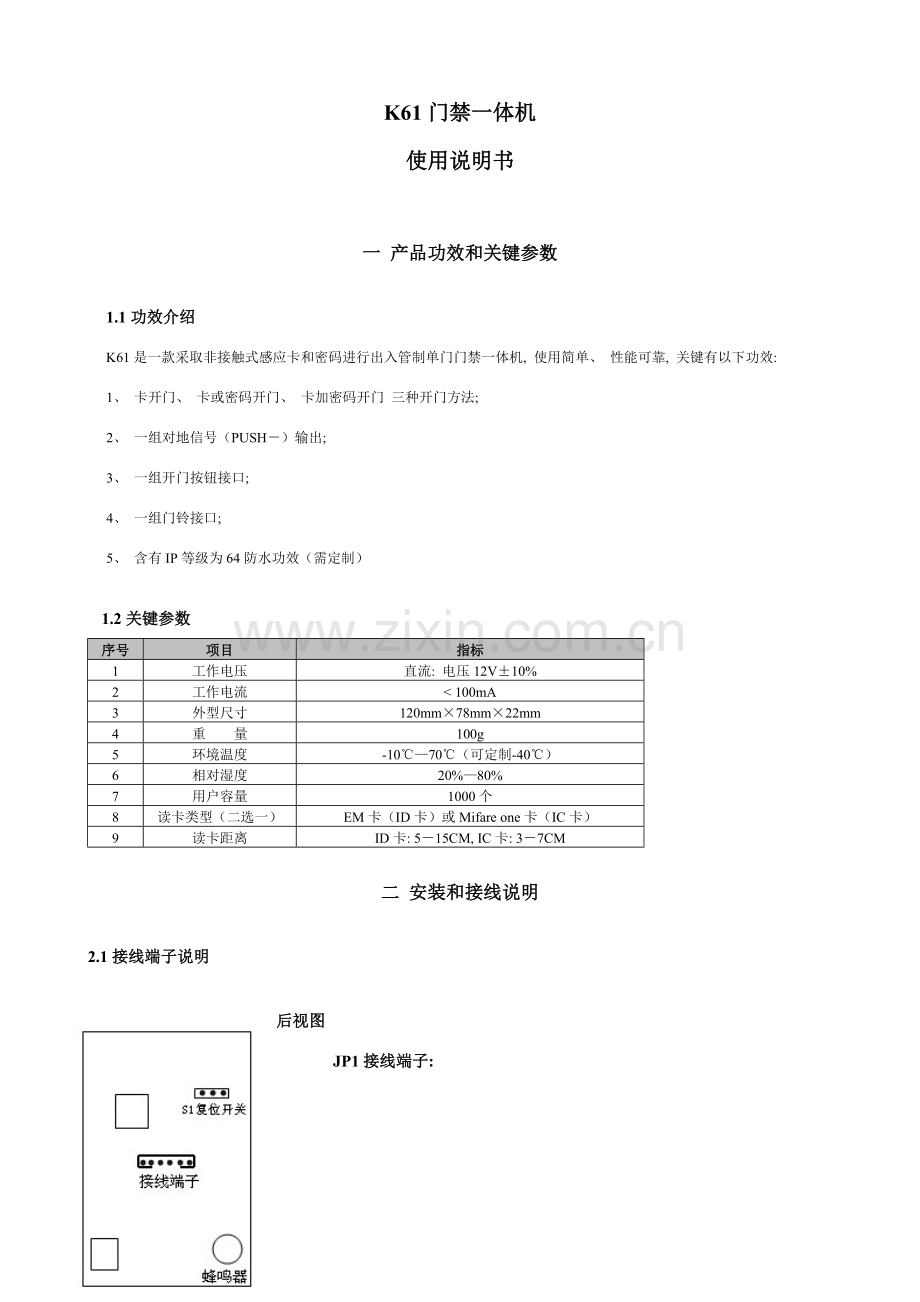

K61门禁一体机
使用说明书

一 产品功效和关键参数

1.1功效介绍
K61是一款采取非接触式感应卡和密码进行出入管制单门门禁一体机, 使用简单、 性能可靠, 关键有以下功效:
1、 卡开门、 卡或密码开门、 卡加密码开门 三种开门方法;
2、 一组对地信号（PUSH－）输出;
3、 一组开门按钮接口;
4、 一组门铃接口;
5、 含有IP等级为64防水功效（需定制）

1.2关键参数
序号
项目
指标
1
工作电压
直流: 电压12V±10%
2
工作电流
< 100mA
3
外型尺寸
120mm×78mm×22mm
4
重 量
100g
5
环境温度
-10℃—70℃（可定制-40℃）
6
相对湿度
20%—80%
7
用户容量
1000个
8
读卡类型（二选一）
EM卡（ID卡）或Mifare one卡（IC卡）
9
读卡距离
ID卡: 5－15CM, IC卡: 3－7CM

二 安装和接线说明

2.1接线端子说明

后视图
JP1接线端子:
序号
丝印
颜色
功效
1
12V
红
电源DC 12V输入
2
GND
黑
电源地
3
PUSH
黄
开锁信号（对地短接）输出
4
OPEN
绿
外接出门按钮
5
BELL
灰
外接门铃
6
BELL
灰

2.2接线示意图

三 门禁机状态说明

3.1门禁机出厂时默认设置
编程密码
123456
开门方法
卡或密码开门
安全功效
关闭
开锁信号输出时间
5秒

3.2指示灯和蜂鸣器状态提醒
指示灯

指示灯
门禁机状态

红灯慢闪（亮1秒, 灭1秒）
待机状态

红灯常亮
编程状态

绿灯快闪（亮0.3秒, 灭0.3秒）
一项功效编程未完成, 等候输入

绿灯常亮
开锁信号（push－）输出

蜂鸣器

蜂鸣器

一次短鸣（0.2秒）
有效输入

三次短鸣
无效输入

一次长鸣
编程成功

连续长鸣
恢复出厂编程密码

四 编程操作

4．1编程操作基础步骤
第一步 进入编程状态:
在待机状态下输入 # 编程密码 # , 蜂鸣器响一声, 红灯常亮, 门禁机进入编程状态。
第二步 进行编程操作:
输入对应编程命令（详见4.2编程命令具体说明）。
第三步 退出编程操作:
在编程状态下任何时候按下 * 退出编程模式。
在编程状态下2分钟内无任何操作也将自动退出编程状态。

4.2编程命令具体说明
“0”健 修改编程密码:
输入 0 新编程密码 # 反复新编程密码 #
注: 编程密码能够是3~6位数字。

“1”健, 增加“卡开门”型用户
输入 1 用户编号 读卡 #
注1: 用户编号为0001~9999四位数, 下同。
注2: 在添加用户时, 每添加成功一个用户, 蜂鸣器长鸣一声; 假如操作过程中蜂鸣器短鸣三声, 表示输入无效, 无
效原因可能是: （1）用户编号反复, （2）卡号已存在, （3）存放区已满, 下同。
注3: 如需连续添加多张用户卡, 可在读完第一张卡后紧接着读后面要增加卡（每读一张卡, 用户编号会自动递加）,
读完全部卡后按“#”退出。
“2”健, 增加“密码开门”型用户
输入 2 用户编号 开门密码 #
注: 开门密码能够是3~6位数字。一个开门密码也占用一个用户容量。
“3”健, 增加“卡+密码开门”型用户
输入 3 用户编号 读卡 与该卡对应开门密码 #
“4”键, 删除用户
A、 输入 4 0 0000 # 删除全部用户
B、 输入 4 1 读卡 # 删除被读卡用户
C、 输入 4 2 用户编号 # 删除对应编号用户
D、 输入 4 3 手工输入卡号 # 删除该卡号用户（卡号为感应卡上左边10位数字）
“5”键, 修改开锁信号输出时间
输入 5 XX #
注: “XX”表示开锁信号输出秒钟数, 数值为00~99, 其中00表示瞬间输出（0.2秒）。
“6”键, 设置用户开门方法
输入 6 10 # 卡开门
输入 6 11 # 卡加密码开门
输入 6 12 # 卡或密码开门
“7”键, 设置安全模式
输入 7 00 # 关闭安全功效
输入 7 01 # 启用安全功效
注: 安全功效启用情况下, 出现以下情况门禁机会锁死5分钟:
A、 连续十次读无效卡
B、 连续十次输入错误开门密码
C、 在“卡加密码开门”方法下, 读有效卡后连续四次输入错误开门密码
“8”键, 恢复出厂默认设置
输入 8 99 # 恢复出厂设置
注: 恢复出厂设置后, 门禁中原有用户不会被删除。

4.3恢复出厂默认编程密码
第一步: 断开电源, 把S1插针上跳线帽跳到第2、 3脚。
第二步: 接通电源, 蜂鸣器连续长鸣。
第三步: 再断开电源, 把S1插针上跳线帽跳回第1、 2脚。
第四步: 再接通电源, 蜂鸣器鸣响一声, 编程密码恢复成功, 门禁机进入待机状态。
注: 初始化操作仅恢复编程密码为出厂默认密码（123456）, 其它数据不会丢失。

五 三种开门方法操作: 卡、 密码、 卡加密码

5.1刷卡开门:
A、 用户开门方法必需为“卡开门”或者“卡或密码”这两种开门方法中一个
B、 当门禁机在待机状态时, 持有效卡在门禁机上刷卡, 蜂鸣器短鸣一声, 绿灯常亮, 这时开锁信号输出, 门打开。
5.2密码开门:
A、 用户开门方法必需为“卡或密码开门”方法
B、 当门禁机在待机状态时, 输入开门密码 # , 蜂鸣器短鸣一声, 绿灯常亮, 这时开锁信号输出, 门打开。
5.3卡加密码开门:
A、 用户开门方法必需为“卡加密码”方法
B、 当门禁机在待机状态时, 先刷卡（这时蜂鸣器长鸣一声, 绿灯快闪）, 接着输入与该卡对应开门密码 # , 蜂鸣器
短鸣一声, 绿灯常亮, 这时开锁信号输出, 门打开。
注: 刷卡或输入密码后, 假如蜂鸣器短鸣三声, 则表示该卡或密码为无效用户, 不能开门。
5.4修改与卡对应开门密码:
A、 用户开门方法必需为“卡加密码”方法
B、 刷卡后输入密码成功开门后, 5 秒内长按“井”直到绿灯快闪, 这时输入 新密码 # 反复新密码 # , 蜂鸣器长鸣一声, 与该卡对应开门密码修改成功。
