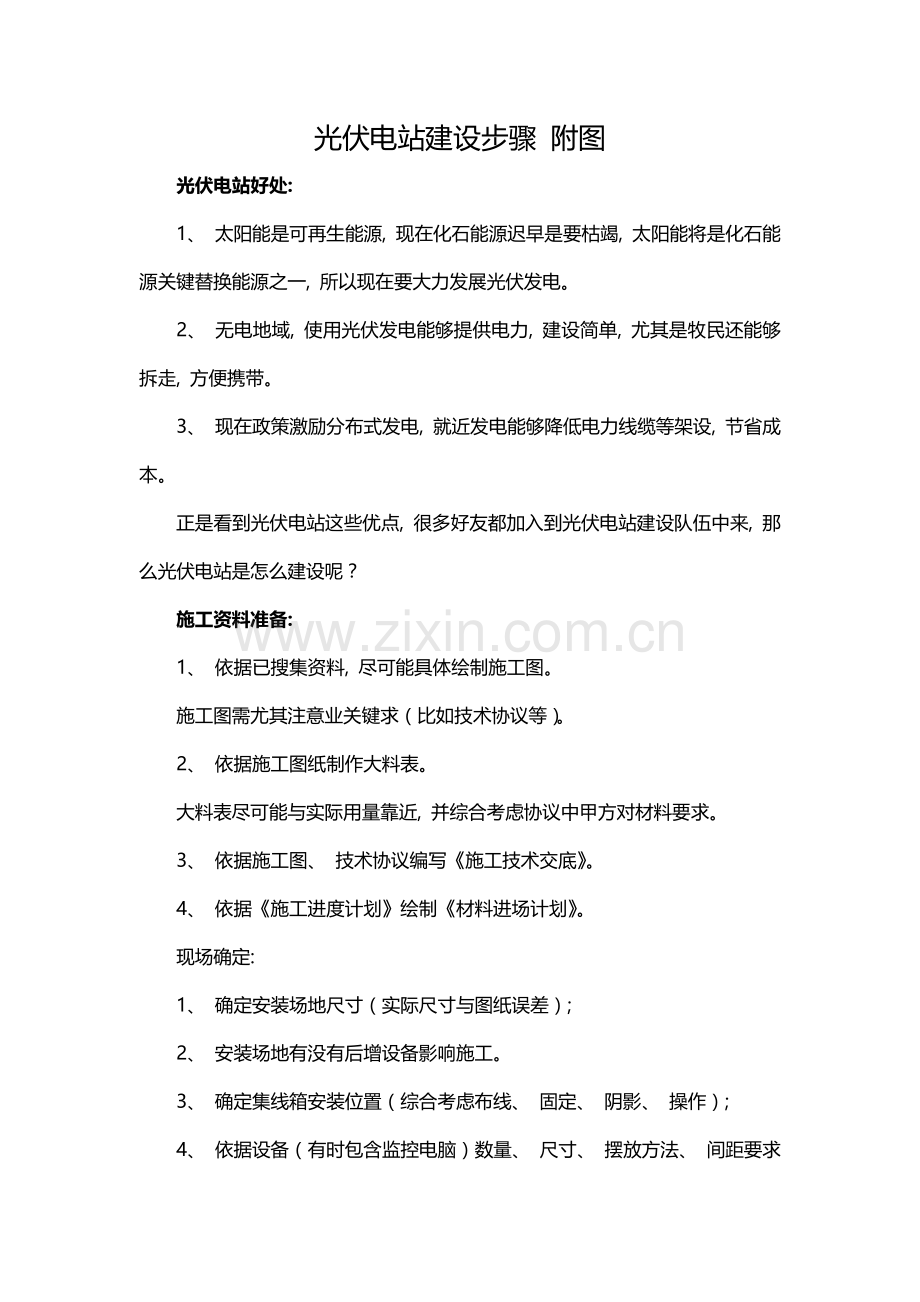

光伏电站建设步骤 附图
光伏电站好处:
1、 太阳能是可再生能源, 现在化石能源迟早是要枯竭, 太阳能将是化石能源关键替换能源之一, 所以现在要大力发展光伏发电。
2、 无电地域, 使用光伏发电能够提供电力, 建设简单, 尤其是牧民还能够拆走, 方便携带。
3、 现在政策激励分布式发电, 就近发电能够降低电力线缆等架设, 节省成本。
正是看到光伏电站这些优点, 很多好友都加入到光伏电站建设队伍中来, 那么光伏电站是怎么建设呢？
施工资料准备:
1、 依据已搜集资料, 尽可能具体绘制施工图。
施工图需尤其注意业关键求（比如技术协议等）。
2、 依据施工图纸制作大料表。
大料表尽可能与实际用量靠近, 并综合考虑协议中甲方对材料要求。
3、 依据施工图、 技术协议编写《施工技术交底》。
4、 依据《施工进度计划》绘制《材料进场计划》。
现场确定:
1、 确定安装场地尺寸（实际尺寸与图纸误差）;
2、 安装场地有没有后增设备影响施工。
3、 确定集线箱安装位置（综合考虑布线、 固定、 阴影、 操作）;
4、 依据设备（有时包含监控电脑）数量、 尺寸、 摆放方法、 间距要求选定配电房。
5、 确定配电房门是否够设备进入。
6、 电缆走线, 确定是否有现成管道或桥架能满足电缆布线
7、 并网点具体位置确定(条件许可话提供就近并网点)
8、 大显示器安装位置确定;
9、 电站接地位置确定

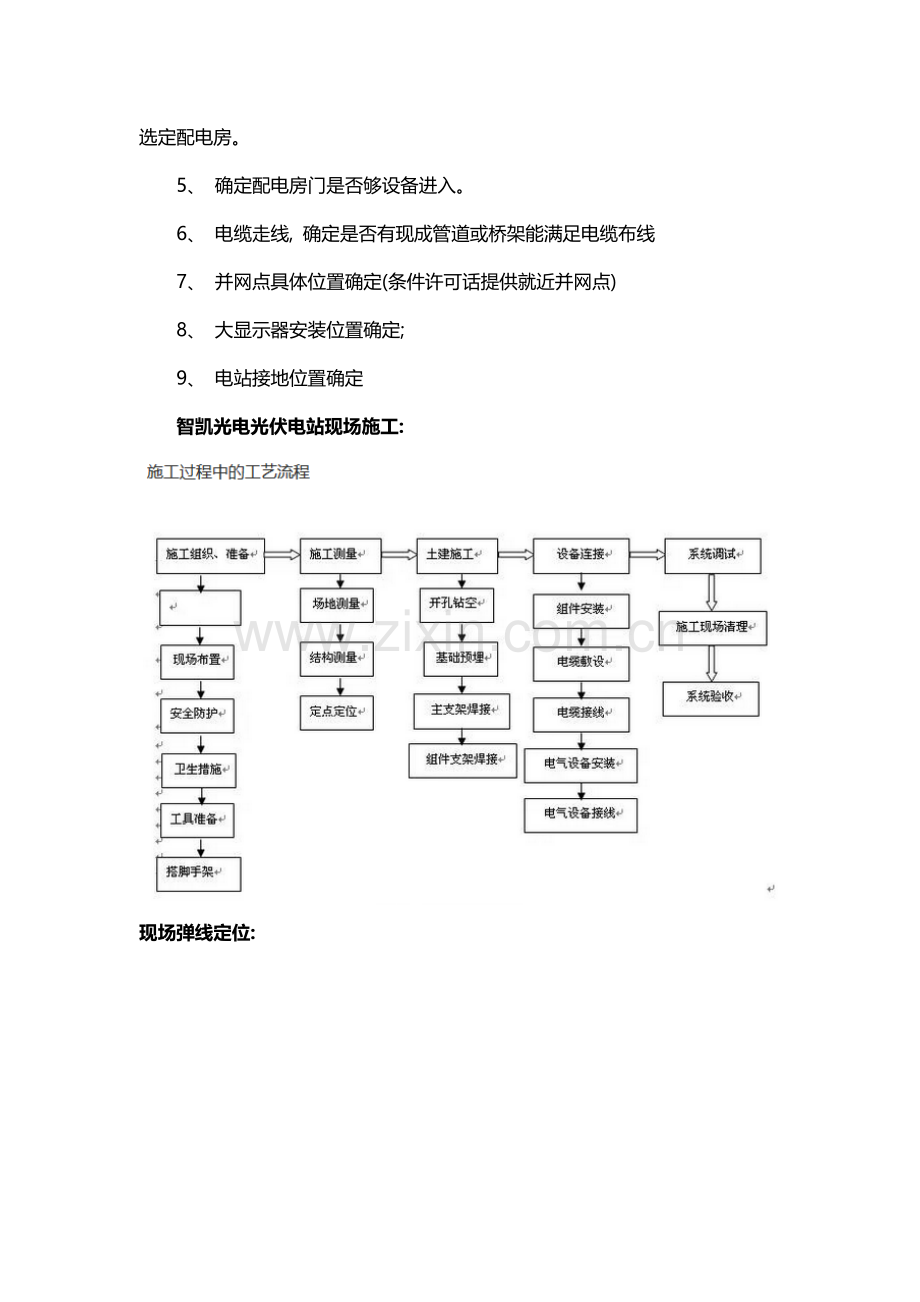

智凯光电光伏电站现场施工:

现场弹线定位:

光伏电站支架、 埋件安装:

光伏电站组件安装固定:

光伏电站线槽及走线:

光伏电站设备安装:

光伏电站设备接线:

最终就是系统调试:
1、 查看并处理电池板阴影问题;
2、 检验各箱体内部和电池板内接线可靠性;
3、 组串电压测量;
测量组串电压是否在合理范围内。
4、 绝缘电阻测量;
相间、 相对地≥0.5MΩ, 二次回路大于1MΩ（测量采取兆 欧表）。
5、 接地电阻测量;
全部不一样用途和不一样电压电气设备应使用一个总接地体, 接地电阻值≤4Ω（测量采取接地电阻测试仪）。
6、 并网运行
观察设备运行正常是否（查看设备说明书）, 测量逆变器输出电流和电压, 确定逆变器显示数据正确性。
7、 监控软件调试
8、 统计发电数据。
