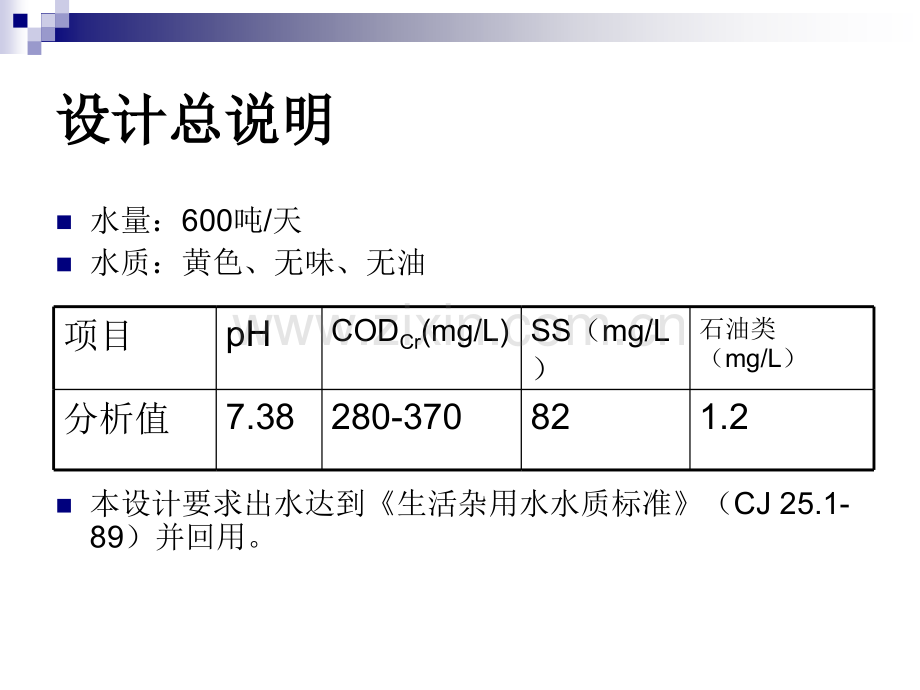

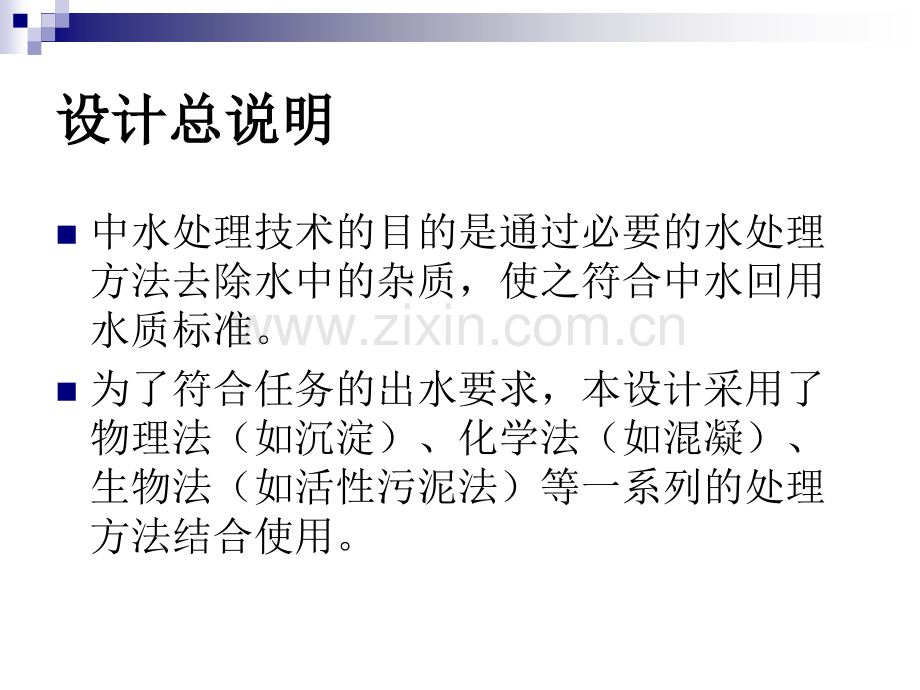

1、设计总说明设计总说明n水量:600吨/天n水质:黄色、无味、无油n本设计要求出水达到生活杂用水水质标准(CJ 25.1-89)并回用。项目pHCODCr(mg/L)SS(mg/L)石油类(mg/L)分析值7.38280-370821.2设计总说明设计总说明n中水处理技术的目的是通过必要的水处理方法去除水中的杂质,使之符合中水回用水质标准。n为了符合任务的出水要求,本设计采用了物理法(如沉淀)、化学法(如混凝)、生物法(如活性污泥法)等一系列的处理方法结合使用。研究意义 n在中国玻璃工业中,普遍存在玻璃制造废水未经处理直接排放的现象。虽然这些废水水质相对化工行业来讲污染较轻,但是由于其排放量大,
2、且排放的废水中含有油类、SS、氟及重金属等的污染物,这些污染物对自然环境和人类的危害是严重的,所以玻璃厂废水在排放前必须经过处理。中水n中水主要是指城市污水或生活污水经处理后达到一定的水质标准、可在一定范围内重复使用的非饮用杂用水,其水质介于上水与下水之间,是水资源有效利用的一种形式。指导思想及应解决的主要问题 n中水回用要达到水质合格、水量合用和经济合算三个指标。n污水作为水资源回用的前提是提供适合于回用的水质,且不造成任何潜在的二次污染。回用水的用途决定了污水处理的程度、处理工艺和运行管理制度的可靠程度。n考虑到水的安全与可靠,城市生活杂用水中水回用中要达到:卫生安全可靠、无有害物质;不引
3、起管道和设备腐蚀;外观上无不愉快感觉。在使用过程中,生活杂用水管道、水箱等设备不得与自来水管道直接相连,杂用水的设备外部涂成浅绿色标志以免误用、误饮。工艺流程n一级处理阶段:格栅、化学絮凝、一次沉淀n二级处理阶段:A2/O(厌氧-好氧活性污泥法)、二次沉淀n深度处理阶段:混凝、过滤、活性炭吸附、臭氧消毒n经过处理的污水可用于除饮用水外的直接接触、回用地下、回注地下。格栅 n本设计采用中格栅进行隔渣,由于栅渣量较小,采用人工清渣方式。化学絮凝n化学絮凝强化一级处理,是向污水中投加絮凝剂以提高沉淀处理效果的一级强化处理技术,投加絮凝剂的一级处理能明显改善对悬浮及胶体有机物的处理效果,提高了一级处理
4、的出水水质,从而使原水的有机负荷降低,减少了后续处理构筑物的处理费用。化学絮凝n药剂的选择:n混凝剂的选择要对去除的污染物有较高的去除率n混凝剂及助凝剂的价格应适当便宜,需要的投加量应适中n混凝剂的来源应当可靠,产品性能比较稳定,并应宜于贮存和投加方便。n所有的混凝剂都不应对处理出水产生二次污染。n采用硫酸亚铁作为混凝剂。竖流式沉淀池 n优点:n无机械刮泥设备,排泥方便,管理简单n占地面积较小 n缺点:n池子深度大,施工困难n对冲击负荷和温度变化的适应能力较差n造价较高n池径不宜过大,否则布水不匀 竖流式沉淀池n适用条件:适用于处理水量不大的小型污水处理厂(单池容积小于1000m3)n因为本设
5、计的处理水量不大,故选用竖流式沉淀池作为初沉池。生化构筑物 nA2/O工艺是Anaerobic-Oxic的英文缩写,它是厌氧好氧生物除磷工艺的简称,由前段厌氧池和后段好氧池串联组成。n工艺特点n工艺流程简单。n厌氧池设在好氧池之前,可起到生物选择器的作用,有利于抑制丝状菌的膨胀,改善活性污泥的沉降性能,并能减轻后续好氧池的负荷。n反应池水力停留时间较短。一般厌氧池水利停留时间为1-2h,好氧池水利停留时间为2-4h,总停留时间3-6h。厌氧、好氧水利停留时间之比一般为(1:2)-(1:3).二次沉淀池 n二次沉淀池的作用是泥水分离,使混合液澄清、污泥浓缩并将分离的污泥回流到生物处理段。二次沉淀
6、池区别于初次沉淀池主要在于处理对象和所起的作用不同。二沉池的处理对象是活性污泥混合液,它具有浓度高、有絮凝性、质轻、沉速较慢等特点。沉淀时泥水之间有清晰的界面,属于成层沉淀。n用于初次沉淀池的平流式沉淀池、辐流式沉淀池、竖流式沉淀池和斜板(管)沉淀池,原则上均可作二次沉淀池使用。n本设计选用平流式沉淀池作为二次沉淀池。深度处理n深度处理的目的是进一步去除污水中的悬浮物、有机物、氮、磷等。常用的方法有过滤、活性炭吸附、膜技术等。活性炭含有大量微孔,比表面积较大,可有效地去除色度、臭、大多数的有机物、无机物及部分重金属,是深度处理中最广泛有效的技术之一。混凝沉淀 n混凝沉淀工艺去除的对象是污水中呈
7、胶体和微小悬浮状态的有机和无机污染物。从表观而言,就是去除污水的色度和浊度。混凝沉淀还可以去除污水中的某些溶解性物质,如砷、汞等。也能够有效地去除能够导致缓流水体富营养化的氮、磷等。n同样,在深度处理阶段,采用硫酸亚铁作为混凝剂。过滤 n在水处理过程中,过滤一般是指以石英砂等粒状滤料截留水中悬浮物质,也包括浮游生物、病毒、细菌及乳化油等,使水获得澄清的工艺过程。残留的细菌和病毒等因失去混浊物的保护或依附,在消毒过程中容易被杀死。过滤是必不可少的,是保证饮用水安全的重要措施。活性炭吸附 n活性炭属无定形碳,由许多呈石墨型的层状结构的微晶不规则地集合而成,具有结晶缺陷。活性炭含有大量微孔,内部有无
8、数微细孔隙纵横相通,使活性炭具有巨大的比表面积,可除色、臭、味。活性炭吸附工艺能去除大部分有机物与某些无机物。臭氧消毒 n水消毒处理的目的是解决水中的生物污染问题。城市污水经过二级处理后,水质改善,细菌含量大幅度减少,但细菌的绝对值仍很可观,并存在病原菌的可能,为防止对人类健康产生危害和对生态造成污染,在污水排入水体前应进行消毒。污气处理及装置污气处理及装置 n中水处理中产生臭气、有害气体等各种污气,会污染环境,必须加以处理。常用方法有过滤法,过滤材料有石、砂、活性炭及土壤等。n过滤器由钢板、塑料板、玻璃钢组成圆筒形,筒内装有滤料,采用机械通风抽吸污气进行过滤使其得到净化。n本设计采用过滤器处
9、理污气。污泥处理及装置污泥处理及装置 n污泥浓缩池 n浓缩污泥提升泵房 n污泥脱水间 中水回用 n中水回用是一项系统工程,包括污水的收集系统、污水处理系统、输配水系统、用水技术和监测系统等。污水处理系统是污水回用的关键,中水能否回用主要取决于水质是否达到相应的回用水水质标准。经本方案所设计的处理系统处理后的污水,已达到生活杂用水水质标准(CJ 25.1-89),所以能够回用。中水回用n中水管网系统 n污水回用方式 n供水方式 结论结论n本设计对玻璃生产废水进行了净化处理,出水水质成功地达到了回用水水质要求,可以回用。本设计同时对中水回用技术作出了详细的说明。在对玻璃生产废水的净化处理中,主要采
10、用了厌氧-好氧活性污泥法,为使出水水质达到要求,还对废水进行了深度处理。从结果来看,本设计还是比较理想的。结论结论n在目前国内水资源匮乏的条件下,研究中水回用技术是很有前途的。中水回用使城市污水资源化,对水资源的可持续性开发和再生利用至关重要。结合我国国情寻求适合我国经济和社会发展的水污染控制及水资源再生利用的技术与良好模式,将会推动我国城市污水资源化研究的进展,逐步形成和完善与我国国情相适应的水资源良性社会循环体系,实现城市与水资源开发利用的可持续发展。致谢致谢n本设计是在我的指导教师宋卫锋老师的亲切关怀和悉心指导下完成的。他严肃的科学态度,严谨的治学精神,精益求精的工作作风,深深地感染和激励着我。从题目的选择到最终完成,宋老师都始终给予我细心的指导和不懈的支持。从技术到态度等方面都教会我很多。设计中包括同班同学之间的毕业设计交流也给予我很多帮助。在此向宋卫锋老师以及其他所有帮助过我的老师、同学表示感谢。
