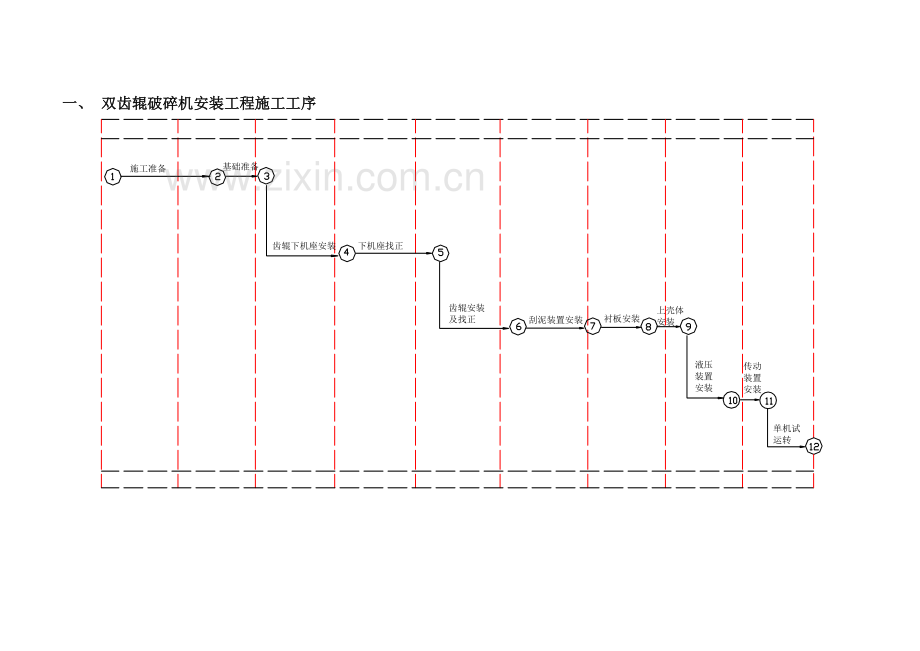

水泥机械设备安装作业指导书双齿辊破碎机安装作业指导书 CBMI.QEMS.03.56 一、双齿辊破碎机安装工程施工工序二、质量控制计划施工过程中的操作步骤检查内容工序号操作名称检验类型日期检验类别控制类型文件类型文件名称 1.1 图纸自审/会审图纸自审/会审记录 1.2 施工交底施工交底记录 1.3 设备验收 2 E N 开箱检验记录CBMI—JX--TY—003 1.4 基础验收 DIM 2 P N 保存土建施工的检验报告 2.1 划线及基础准备 DIM 1 P N CBMI–JX–CGPSJ––001 2.2 设立标高基准点 DIM 1 B R 2.3 砂墩布置及制作 DIM 1 P N CBMI–JX–CGPSJ––002 3.1 基座划线 SC 1 E R 砼配比报告+隐蔽工程检验记录CBMI-GT-008 3.4 下底座安装精找正 DIM 2 P N CBMI–JX–CGPSJ––002 3.6 齿辊安装找正 DIM 2 P N CBMI–JX–CGPSJ––003 4.1 皮带轮安装找正 DIM 1 P N CBMI–JX–CGPSJ––004 5.1 加油 SC 1 B N CBMI–JX–CGPSJ––005 5.3 试运转 RT 1 P N 单机试运转记录CBMI-ME-006 检验类型 DIM--尺寸检查 DP--着色渗透实验 MP--磁粉检查 MT--样品机械实验 RD--X射线检查 RT--运转实验 SC--特殊检查 US--超声波检查 VC--表面检查文件类型 N--检验记录 R--送检报告控制类型 E--保证项目 B--基本项目 P--允许偏差项目检验类别 1--自检 2--会检三、施工过程控制规范 1.施工准备序号工作内容检查项目技术要求操作要领检测器具 1.1 图纸自审/会审执行体系文件CBMI.QEMS.03.07 1.2 施工交底执行体系文件CBMI.QEMS.03.07 1.3 设备验收执行《设备检查和验收》 1.4 基础验收执行《基础验收》 2.划线及基础准备序号工作内容检查项目技术要求操作要领检测器具 2.1 基础划线 2.1.1 纵向中心线纵向中心线偏差 ≤±5mm 依据破碎机车间工艺基准线确定纵向、横向中心线，钢盘尺水准仪 2.1.2 横向中心线横向中心线偏差 ≤±2mm 2.2 设立标高基准点标高偏差 ≤±3mm 根据厂区基准点测定。在基础上确定一标高点，保持到施工结束。水准仪 2.3 砂墩垫铁布置及砂墩制作执行《砂墩布置和制作》 3.设备本体安装序号工作内容检查项目技术要求操作要领检测器具 3.1 机座划线纵横中心线垂直度⊥ ≤0.1mm/m 划出准确的纵横中心线，并打上样冲眼，样冲眼直径小于1mm。划规线坠框式水平仪钢盘尺框式水平仪水准仪 3.2 齿辊下机座安装纵向中心线偏差Δ ≤±1mm 以中心标板确定的纵横中心线定位。底座水平度偏差 ≤0.1mm/m 横向中心偏差 ≤±0.5mm 底座标高偏差 ≤±3mm 3.3 地脚孔灌浆执行《地脚孔灌浆》。 3.4 精确找正底座纵向中心线偏差Δ ≤±0.5mm 二次灌浆以前将成组的斜垫铁点焊联为一体。经纬仪底座水平度偏差 ≤0.1mm/m I级钢盘尺横向中心偏差 ≤±0.5mm 底座标高偏差 ≤±1mm 框式水平仪水准仪 3.5 齿辊的安装找正两辊齿之间的间隙C 间隙误差2mm 钢直尺两辊轴线的平行度 ≤0.2mm/m 钢直尺轴的水平度偏差 ≤0.1mm/m 水平仪 3.6 刮泥装置的安装要求壳体法兰联接紧密钢直尺 3.7 上壳体的组对及衬板安装 3.8 上壳体安装 3.9 液压装置的安装注意单向阀的方向，所有油管都要经过酸洗除锈，禁止出现漏油现象 4.传动装置安装序号工作内容检查项目技术要求操作要领检测器具 4.1 皮带轮的安装主动皮带轮轴的水平度 ≤0.1mm/m 框式水平仪、钢直尺、钢丝线主动、从动皮带轮的径向轴线重合度C ≤1mm 5.试运转序号工作内容检查项目技术要求操作要领检测器具 5.1 加油根据加油清单加入定量的润滑油,利用充氮工具，在蓄能器中封入氮气，压力60kgf/cm2。 5.1 试运转前检查检查各转动部件、相对运动部位是否有杂物、是否有干涉，螺栓联接部位是否紧固， 5.2 试运转试运转：1.确认电机的运转方向正确后空转调试8小时，2.主电机带动破碎机运转8小时,主轴承温升不得超过35 OC。点温计、测振仪四、双齿辊破碎机专用质量记录设备安装检查记录 CBMI––JX––.CGPSJ––001 单位工程名称工程编号设备名称双齿辊式破碎机分项（工序）名称砂墩垫铁布置检验类别自检检测日期年月日垫铁编号垫铁规格垫铁数量布置尺寸 A＝ mm a＝ mm b＝ mm 砂墩高度附图及说明施工班（组）年月日技术员年月日质检员年月日设备安装检测记录 CBMI––JX––CGPSJ––002 单位工程名称工程编号设备名称双齿辊式破碎机分项（工序）名称下机座安装检验类别会检检测日期年月日检测项目质量要求检测结果纵向中心线偏差 ≤±0.5mm 底座水平度偏差 ≤0.1mm/m 横向中心偏差 ≤0.5mm 移动辊固定辊底座标高偏差 ≤1mm 结论建设单位：监理单位：安装单位：设备安装检测记录 CBMI––JX––CGPSJ––003 单位工程名称工程编号设备名称双齿辊式破碎机分项（工序）名称齿辊的安装检验类别会检检测日期年月日检测项目质量要求检测结果齿辊轴水平度 ≤±0.1mm 移动辊固定辊两辊轴线平行度 ≤0.2mm/m 两辊子间隙误差 2mm 结论建设单位：监理单位：安装单位：设备安装检测记录 CBMI––JX––CGPSJ––004 单位工程名称工程编号设备名称双齿辊式破碎机分项（工序）名称传动装置安装检验类别自检检测日期年月日检测项目质量要求检测结果主动皮带轮轴的水平度 ≤0.1mm/m 主动、从动皮带轮的径向轴线重合度C ≤1mm 结论施工班组：技术员：质检员：设备安装检测记录 CBMI––JX––CGPSJ––005 单位工程名称工程编号设备名称双齿辊式破碎机分项（工序）名称加油检测类别自检检测日期年月日检测项目序号加油点名称用油名称及型号数量（l）备注施工班组：技术员：质检员：
