生产矿井测量试题B标准答案.doc

题 号
一
二
三
四
五
六
总 分
得 分

—第二学期期末考试

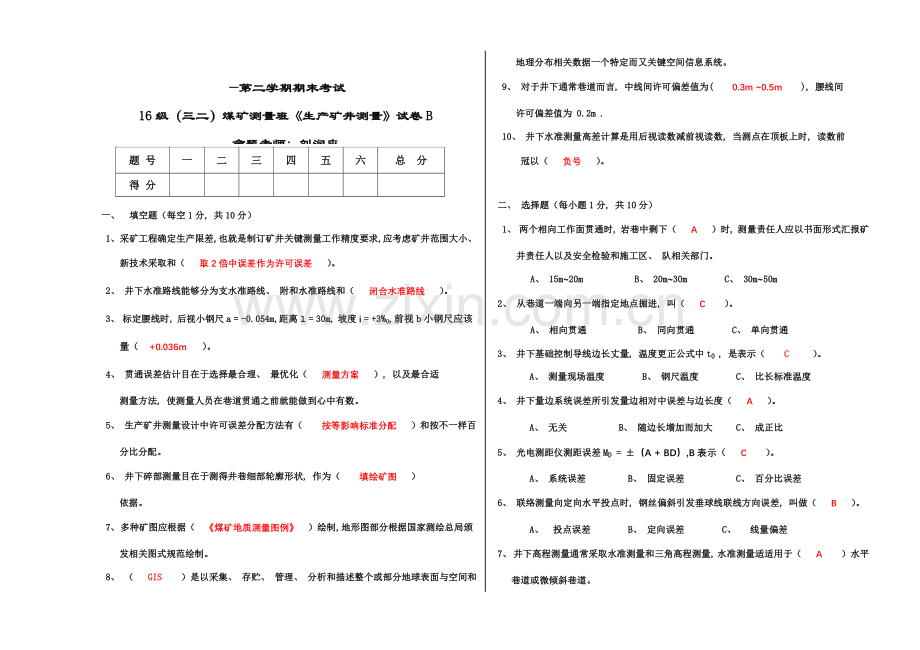

16级（三二）煤矿测量班《生产矿井测量》试卷B
命题老师: 刘润应

一、 填空题（每空1分, 共10分）
1、 采矿工程确定生产限差, 也就是制订矿井关键测量工作精度要求, 应考虑矿井范围大小、 新技术采取和（ 取2倍中误差作为许可误差 ）。
2、 井下水准路线能够分为支水准路线、 附和水准路线和（ 闭合水准路线 ）。
3、 标定腰线时, 后视小钢尺a = -0.054m,距离l = 30m, 坡度i = +3%0,前视b小钢尺应该量（ +0.036m ）。
4、 贯通误差估计目在于选择最合理、 最优化（ 测量方案 ）, 以及最合适
测量方法, 使测量人员在巷道贯通之前就能做到心中有数。
5、 生产矿井测量设计中许可误差分配方法有（ 按等影响标准分配 ）和按不一样百分比分配。
6、 井下碎部测量目在于测得井巷细部轮廓形状, 作为（ 填绘矿图 ）
依据。
7、 多种矿图应根据（ 《煤矿地质测量图例》 ）绘制, 地形图部分根据国家测绘总局颁发相关图式规范绘制。
8、 （ GIS ）是以采集、 存贮、 管理、 分析和描述整个或部分地球表面与空间和地理分布相关数据一个特定而又关键空间信息系统。
9、 对于井下通常巷道而言, 中线间许可偏差值为( 0.3m ~0.5m ), 腰线间
许可偏差值为 0.2m .
10、 井下水准测量高差计算是用后视读数减前视读数, 当测点在顶板上时, 读数前
冠以（ 负号 ）。

二、 选择题（每小题1分, 共10分）
1、 两个相向工作面贯通时, 岩巷中剩下（ A ）时, 测量责任人应以书面形式汇报矿井责任人以及安全检验和施工区、 队相关部门。
A、 15m~20m B、 20m~30m C、 30m~50m
2、 从巷道一端向另一端指定地点掘进, 叫（ C ）。
A、 相向贯通 B、 同向贯通 C、 单向贯通
3、 井下基础控制导线边长丈量, 温度更正公式中t0 , 是表示（ C ）。
A、 测量现场温度 B、 钢尺温度 C、 比长标准温度
4、 井下量边系统误差所引发量边相对中误差与边长度（ A ）。
A、 无关 B、 随边长增加而加大 C、 成正比
5、 光电测距仪测距误差MD = ±（A + BD）,B表示（ C ）。
A、 系统误差 B、 固定误差 C、 百分比误差
6、 联络测量向定向水平投点时, 钢丝偏斜引发垂球线联线方向误差, 叫做（ B ）。
A、 投点误差 B、 定向误差 C、 线量偏差
7、 井下高程测量通常采取水准测量和三角高程测量, 水准测量适适用于（ A ）水平巷道或微倾斜巷道。
A、 小于15° B、 小于8° C、 小于17°
8、 水准测量闭合和附和高程路线闭合差调整, 能够按（ A ）。
A、 按边长成百分比分配 B、 按边长平均分配 C、 按高差百分比分配
9、 （ C ）是将开采煤层或开采分层实测地质情况和采掘工程情况, 采取正投影原理投影到水平面上, 并按一定百分比绘制出图件。
A、 关键巷道平面图 B、 井底车场平面图 C、 采掘工程平面图
10、 陀螺子午线和真子午线之间夹角称为（ C ）。
A、 收敛角 B、 方位角 C、 磁偏角

三、 专业术语题（每小题3分, 共15分）
1、 井上下对照图:
答: 井上下对照图是用水平投影方法, 将井下关键巷道投影到井田区域地形图上得到, 反应地面地物、 地貌和井下采掘工程之间空间位置关系综合性图纸。
2、 、 固定误差:
答: 光电测距误差起源有, 一部分是与被测距离成正比误差称为百分比误差;
另一部分是与被测距离无关误差称为固定误差。
3、 贯通测量几何要素:
答: 不管何种贯通, 均需事先计算出贯通巷道中心线坐标方位角、 腰线倾角
（坡度）和贯通距离等, 这些统称为贯通测量几何要素。
4、 贯通测量:
答: 当有两个或多个相向或同向掘进工作面掘进同一巷道时, 为了使掘进巷道根据设计要求在预定地点正确接通而进行测量工作, 称为贯通测量。
5、 视线高程:
答: 视线高程是用已知高程加上后视读数, 即为视线高程。
四、 简述题（每小题5分, 共30分）
1、 简述矿井测量设计方法步骤？
答: （1）依据矿井范围或工程性质确定合理许可误差;
（2）根据实际情况, 提出可能测量方案, 按通常技术条件进行比较, 选择一个或两个较佳方案;
（3）绘制选定测量方案路线、 图形及测站等要素图, 方便进行误差估算;
（4）选定测量仪器及方法, 进行误差估算, 选择误差最小方案作为最优方案;
（5）按最终设计要求进行施测。

2、 贯通实测资料精度分析作用？
答: 一是能够指导正在实施贯通工程, 把分析得到各实测误差参数值与贯通误差估计时所采取参数进行比较, 以判定原估计时所采取方案是否合适; 二是积累矿井贯通测量实测资料, 为未来贯通误差估计提供更正确估计参数。
3、 立井贯通测量工作关键任务是什么？
答: 是确保井筒上、 下两个掘进工作面上所标定出井筒中心位于同一铅垂线上, 贯通偏差为这两个工作面上井筒中心相对偏差。
4、 采区联络测量目及有何特点？
答: 采区联络测量目就是经过竖直和倾斜巷道向采区内传输方向、 坐标和高程。其特点是, 控制范围小、 精度要求低、 测量条件差, 而且通常是由下面巷道向上面巷道或采场传输。
5、 巷道回采工作面测量任务是什么？
答: （1）标定巷道中线, 指示巷道掘进水平方向, 简称给中线;
（2）标定巷道腰线, 指示巷道掘进坡度和底板高程, 简称给腰线;
（3）定时检验和验收巷道掘进质量和进度, 简称验收测量;
（4）把已掘进巷道位置测绘到图纸上, 简称填图;
（5）测定采矿工程特征点, 简称巷道碎部测量。
6、 井下高程测量目是什么？
答: 井下高程测量目是: 测定井下巷道中各个测点高程, 建立起一个与地面统一高程系统, 以处理多种掘进工程在竖直方向上统一几何关系。

五、 计算题（共35分）
1、 如图所表示, 当下山从M掘进至N时, 向P沿倾斜煤层贯通下平巷。已知HP = -200m,
HM = -98.5m,平距LMN = 100m, LMN = 300m,试计算hmn、 HN、 hNP 及iNP 。（ 20分 ）

解: 依据题意得
MN高差hmn = 100×sind
= -50.0m
N点高程HN = HM + hMN = -98.5 – 50.0 = -148.5m
NP高差hNP = HP – HN = -200 + 148.5 = -51.5m
NP坡度 iNP = -51.5/300 = -17.2%

2、 如图所表示, 巷道有一组腰线点1、 2、 3, 需在前端标设一组新腰线点4、 5、 6时, 点3高程为1062.310m, 依据图示尺寸, 简述标定方法并计算点4高程步骤。
（ 15分 ）

答: 标定步骤:
1、 量取点3到点4距离L34 = 30m;
计算点4高差 h34 = L34 × i = 30 ×3%0 = 0.09m;
2、 钢尺立于点3之上, 仪器读数a = -0.256m（因点在视线下方取负）;
3、 计算在点4 钢尺读数b = a + h = -0.256 + 0.09 = -0.166m;
4、 在点4处立小钢尺（b为负数, 故点在视线下方）, 仪器读取0.166m;
尺零端即为点4确切位置;
5、 计算点4高程 H4 = H3 + h34 = 1062.310 + 0.090 = 1062.400m。
