1、路基素土填筑施工工艺流程图
测量放样
清表工作
监理签认
测量、试验
填前碾压
压实度检测
合格
检查厚度
试验段上土
监理签认
整平碾压
压实度检测
合格
路基填筑
排水处理
边坡修整
下一层施工

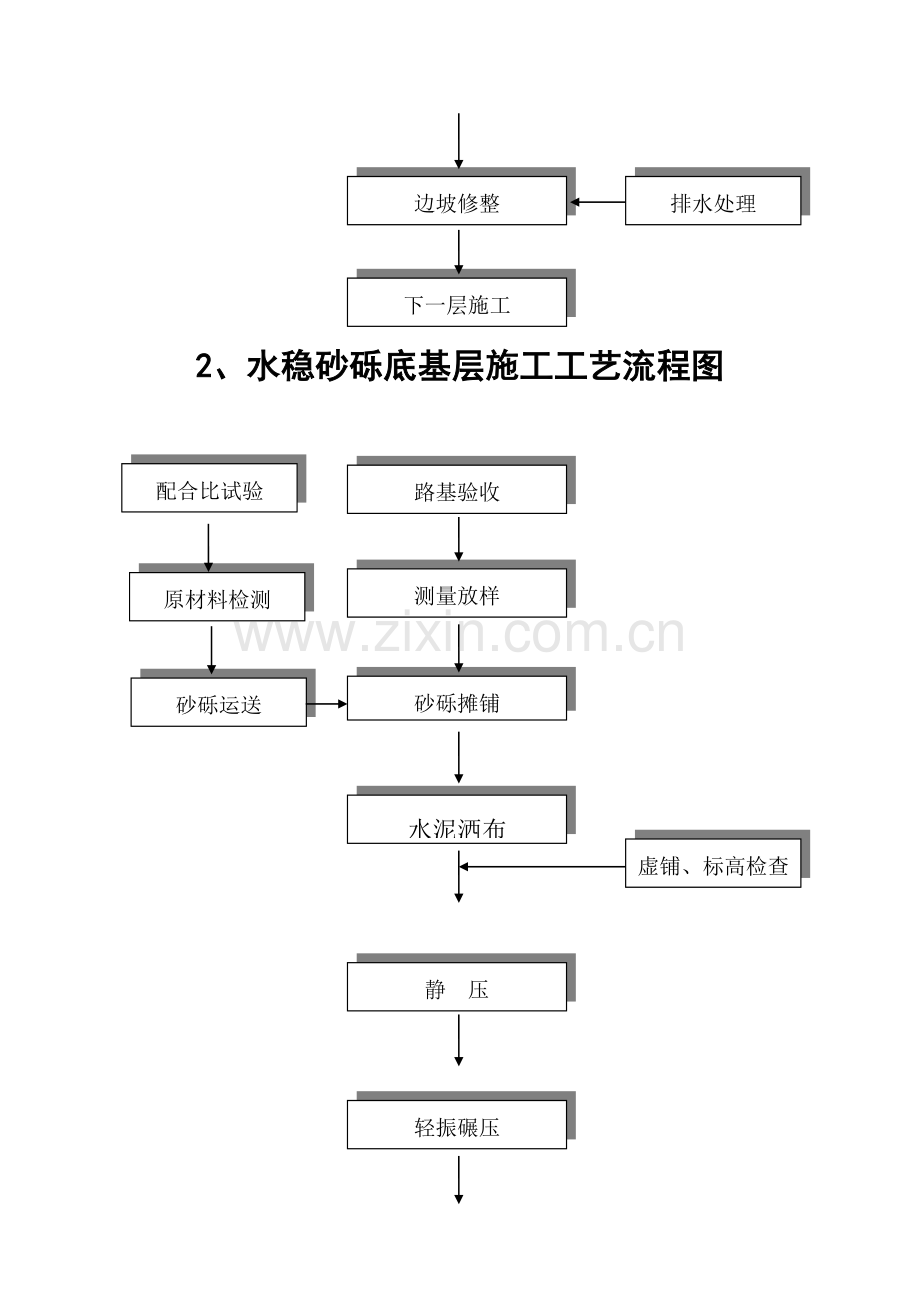

2、水稳砂砾底基层施工工艺流程图
配合比试验
路基验收
原材料检测
测量放样
砂砾运送
砂砾摊铺
水泥洒布
虚铺、标高检查
静 压
轻振碾压
重振碾压
平整度、标高检查
静 压
压实度检测
压实度合格
养 生
3、水稳碎石基层施工工艺流程图
底基层验收
测量放样
混合料试验
混合料试拌
试验段摊铺
混合料拌和运送
混合料摊铺
虚铺、标高检查
静 压
轻振碾压
重振碾压
平整度、标高检查
静 压
压实度检测
压实度合格
养 生
4、路面面层施工工艺流程图
料场考察
基层交验
试验资料
测量放样
温度检查
摊 铺
拌和运送
虚铺、标高检查
人工修整构筑物接触部位
静 压
轻振碾压
重振碾压
平整度、标高检查
胶轮碾压成型
5、给水、消防管道施工工艺流程图
测量放样
管沟开挖和防护
测量
监理签认
原土扎实
检查厚度
灰土换填
监理签认
管道基础
测量、放线
管道安装
检查井砌筑
闭水试验
监理签认
管沟回填
冲洗、消毒
交工验收
6、雨水、污水、废水管道施工工艺流程图
测量放样
管沟开挖和防护
测量
监理签认
原土扎实
灰土换填
检查厚度
监理签认
管道基础
测量、放线
管道安装
检查井砌筑
闭水试验
监理签认
管沟回填
冲洗
交工验收
7、通信管道施工工艺流程图
测量放样
管沟开挖和防护
测量
监理签认
测量放线定位
管道垫层
监理签认
管道安装
人孔手孔检查井砌筑
监理签认
管沟回填
通信线路敷设
线路调试
监理签认
交工验收
8、照明工程施工工艺流程图
准备工作
施工定位
监理签认
灯竿基座浇注
监理签认
定灯位
立竿安装和装灯
配电箱安装
电缆敷设
人手孔、检查井砌筑
电缆敷设
线路调试
接地线、检修门
监理签认
交工验收
9、侧石、平石、卡边石施工工艺流程图
下承层准备
测量、放线
基座模板
监理签认
基座混凝土
定位安装
护脚混凝土
校正定位
拆模
养护
交工验收
10、人行道施工工艺流程图
土基验收
监理签认
厚度、高程控制
砂砾垫层
监理签认
厚度高程控制
混凝土垫层
测量、放线
监理签认
设置控制线
砂浆找平层
步道砖、盲道砖安装
灌缝
清理
养护
交工验收
