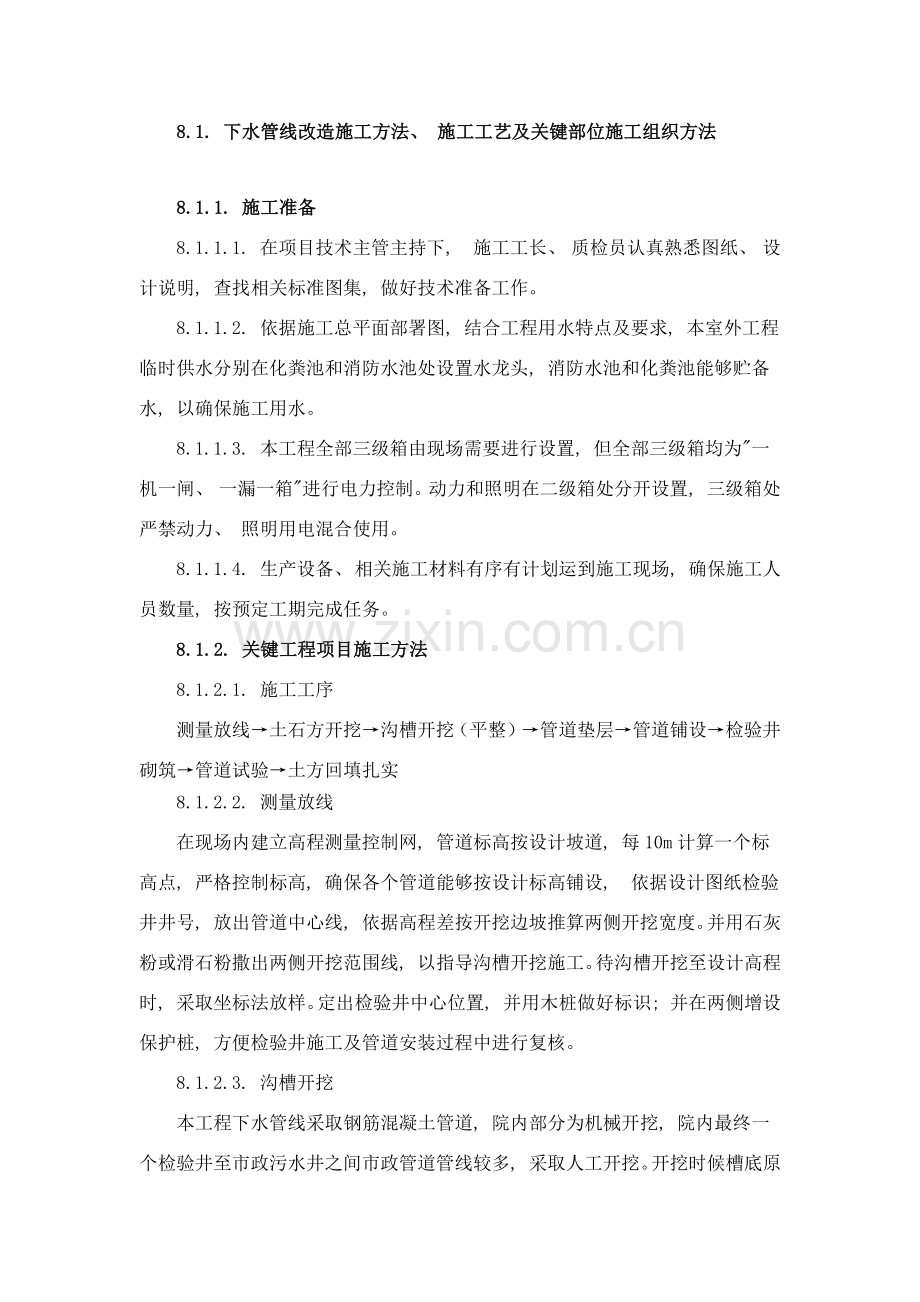

8.1. 下水管线改造施工方法、 施工工艺及关键部位施工组织方法

8.1.1. 施工准备
8.1.1.1. 在项目技术主管主持下, 施工工长、 质检员认真熟悉图纸、 设计说明, 查找相关标准图集, 做好技术准备工作。
8.1.1.2. 依据施工总平面部署图, 结合工程用水特点及要求, 本室外工程临时供水分别在化粪池和消防水池处设置水龙头, 消防水池和化粪池能够贮备水, 以确保施工用水。
8.1.1.3. 本工程全部三级箱由现场需要进行设置, 但全部三级箱均为"一机一闸、 一漏一箱"进行电力控制。动力和照明在二级箱处分开设置, 三级箱处严禁动力、 照明用电混合使用。
8.1.1.4. 生产设备、 相关施工材料有序有计划运到施工现场, 确保施工人员数量, 按预定工期完成任务。
8.1.2. 关键工程项目施工方法
8.1.2.1. 施工工序
测量放线→土石方开挖→沟槽开挖（平整）→管道垫层→管道铺设→检验井砌筑→管道试验→土方回填扎实
8.1.2.2. 测量放线
在现场内建立高程测量控制网, 管道标高按设计坡道, 每10m计算一个标高点, 严格控制标高, 确保各个管道能够按设计标高铺设, 依据设计图纸检验井井号, 放出管道中心线, 依据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线, 以指导沟槽开挖施工。待沟槽开挖至设计高程时, 采取坐标法放样。定出检验井中心位置, 并用木桩做好标识; 并在两侧增设保护桩, 方便检验井施工及管道安装过程中进行复核。
8.1.2.3. 沟槽开挖
本工程下水管线采取钢筋混凝土管道, 院内部分为机械开挖, 院内最终一个检验井至市政污水井之间市政管道管线较多, 采取人工开挖。开挖时候槽底原状地基土不得扰动, 机械开挖时槽底预留200～300mm土层由人工开挖至设计高程, 扎实整平, 石方超挖部分采取砂或细土回填, 沟底整平扎实, 然后按设计标高铺混凝土垫层, 敷设管道。
本设计为给出沟槽开挖宽度, 按下面公式进行沟槽开挖
B＝D0＋2(b1＋b2)
B——管道沟槽底部开挖宽度(mm);
D0——管外径(mm);
b1——管道一侧工作面宽度(mm), 可按下表选择;
b2——有支撑要求时, 管道一侧支撑厚度, 可取150～200mm;

管道一侧工作面宽度
管道外径D0
管道一侧工作面宽度b1 (mm)
混凝土类管道
金属类管道、 化学建材管道
D0≤500
刚性接口
400
300
柔性接口
300
500＜D0≤1000
刚性接口
500
400
柔性接口
400
1000＜D0≤1500
刚性接口
600
500
柔件接口
500
1500＜D0≤3000
刚性接口
800～1000
700
柔性接口
600
注: A 槽底需设排水沟时, b1应合适增加;
B 管道有现场施工外防水层时, b1宜取800mm;
C 采取机械回填管道侧面时, b1需满足机械作业宽度要求。
因为本工程所处地段土质差异较大, 且开挖深度在5m以内, 沟槽不设支撑时, 依据不一样土质按下表选择不一样放坡系数, 沟槽边坡最陡坡度根据下表要求放坡。
深度在5m以内沟槽边坡最陡坡度
土类别
边坡坡度(高: 宽)
坡顶无荷载
坡顶有静载
坡顶有动载
中密砂土
1﹕1.00
1﹕1.25
1﹕1.50
中密碎石类土(充填物为砂土)
1﹕0.75
1﹕1.00
1﹕1.25
硬塑粉土
1﹕0.67
1﹕O.75
1﹕1.00
中密碎石类土(充填物为黏性土)
1﹕0.50
1﹕O.67
1﹕O.75
硬塑粉质黏土、 黏土
1﹕0.33
1﹕0.50
1﹕0.67
老黄土
1﹕0.10
1﹕0.25
1﹕0.33
软土(经井点降水后)
1﹕1.25
—
—
沟槽每侧临时堆土不得影响建(构)筑物、 多种管线和其她设施安全; 堆土距沟槽边缘大于0.8m, 且高度不应超出1.5m。
8.1.2.4. 管道敷设
本工程为钢筋混凝土管, 钢丝网水泥砂浆抹带接口。
1. 管道基础
下水管线基础好坏, 对下水工程质量有很大影响。本工程采取135°混凝土条形基础。混凝土条形基础是沿管道全长铺设基础。按管座形式分为90º、 135º、 180º三种。施工时, 在垫层上浇灌C15号混凝土。混凝土带形基础几何尺寸应按施工图要求确定。在管道基础施工时, 同一直线管段上各基础中心应在一直线上, 并依据设计标高找好坡度。本设计按排水标准图05S7-4施工。依据设计管径不一样选择不一样基础宽度。
2. 下管
将检验井疏通好管子沿沟散开摆好。当管径较小、 重量较轻时, 通常采取人工下管; 当管径较大、 重量较重时, 通常采取机械下管。但在不含有下管机械现场, 或现场条件不许可时, 可采取人工下管。下管时应谨慎操作, 确保人身安全。操作前, 必需对沟壁情况、 下管工具、 绳索、 安全方法等认真地检验。人工下管时, 将绳索一端拴固在地锚上（或其她牢靠树木或建筑物上）, 拉住绕过管子另一端, 并在沟边斜放滑木至沟底, 用撬杠将管子移至沟边, 再慢慢放绳, 使管子沿着滑木滚下。
下管前应检验管道基础标高和中心线位置是否符合设计要求, 基础混凝土强度达成设计强度50%, 且大于5MPa时方可下管。下管由两个检验井间一管端开始, 管道应慢慢下落到基础上, 预防下管绳索折断或忽然冲击破坏管基。管道进入沟槽内后, 立即进行校正找直。校正时, 管道接口间应留10mm间隙; 管径<600mm时, 应留有大于3mm对口间隙。待两检验井间管道全部下完, 对管道设置位置、 标高进行检验, 确实无误后, 方可进行管道接口处理
3. 接口
下水管线接口形式有承插口、 水泥砂浆抹带接口及套环接口三种; 本工程下水管道采取钢丝网水泥砂浆抹带接口, 操作关键点以下:
（1）在浇筑管座混凝土时, 将钢丝网插入接口处, 位置靠近管口间隙居中。
（2）抹带前将管口刷洗洁净, 并刷一道水泥浆。
（3）抹第一层水泥砂浆厚度15mm左右, 压实后将钢丝网从下向上兜起, 紧贴底层砂浆, 上部搭接长度应大于10mm, 用绑丝扎紧, 使钢丝网表面平整。
（4）待第一层水泥砂浆初凝后再抹第二层砂浆, 赶光压实, 带型为矩形, 宽度通常为20mm, 带厚25mm, 钢丝网宽18mm。
（5）抹带完成后, 立刻养护。
下水管道抹带接口操作中, 如遇管端不平, 应以最大缝隙为准; 接口时不应往管缝内填塞碎石、 碎砖, 必需时应塞麻绳或在管内加垫托, 待抹完后再取出。抹带时, 严禁在管上站人、 行走或坐在管上操作。
下水管道接口完成, 填料强度达成要求后, 即可进行充水试验及回填。在安装过程中, 一定要作好管道安装标高和位置检验及充水试验统计, 方便于交工验收及存档。
4. 管道坡度必需符合设计要求, 无要求处不应小于下表要求值。
下水管道最小坡度
管径DN（mm）
生活污水
生产废水、 雨水
生产污水
标准坡度
最小坡度
50
0.035
0.025
0.020
0.030
75
0.025
0.015
0.015
0.020
100
0.020
0.012
0.008
0.012
125
0.015
0.010
0.006
0.010
150
0.010
0.007
0.005
0.006
200
0.008
0.005
0.004
0.004
250
-
-
0.0035
0.0035
300
-
-
0.003
0.003
5. 管道埋设深度
下水管道埋设深度包含覆土厚度及埋设深度两种含义。覆土深度指管道外壁顶部到地面距离; 埋设深度指管道内壁底到地面距离。要求根据设计图纸进行敷设埋深。
8.1.2.5. 井室
检验井采取砖砌圆形井, 按排水标准图集05S7-4施工, 道路中检验井采取重型铸铁井盖, 雨水口采取平箅式双箅雨水口, 按05S7-58施工。
8.1.2.6. 下水管线灌水试验和通水试验
管道安装完成且经检验合格后, 应进行管道密闭性检验。采取闭水检验方法。闭水检验应在管底与基础腋角部位用砂回填密实后进行, 必需时可在被检验段管顶回填一定高度（要外露接口处）条件下进行。闭水检验时, 应向管道内充水并保持上游管顶以上1m水头压力, 时间大于30min, 外观检验不得有漏水现象。通水试验应该排水通畅, 无堵塞。
8.1.2.7. 管沟回填土
在闭水试验完成, 进行管沟回填土。
1. 管顶上部500mm以内不得回填直径大于100mm块石和冻土块; 500mm以上部分回填块石和冻土不得集中; 用机械回填, 机械不得在管沟上行驶。
2. 回填土应分层扎实。虚铺厚度如设计无要求, 应符合下列规空。
（1）机械扎实, 小于300mm;
（2）人工扎实, 小于200mm;
（3）管子接口坑回填必需仔细扎实。
8.1.2.8. 路面恢复
因为本工程多为破旧小区排水修缮施工, 包含路面多为沥青砼路面及混凝土彩砖路面, 所以在管道施工完成后要对原有路面进行原貌恢复, 施工工艺要完全依据本市最新道路施工标准及规范进行操作。
8.1.2.9. 质量控制标准
1. 确保项目
（1）污水管道渗出和渗透水量试验结果必需符合设计要求。
（2）管道坡度必需符合设计要求和施工规范要求。
（3）管道及管座严禁铺设在冻土和未经处理松土上。
2. 基础项目
（1）接口结构和所用填料符合设计要求和施工规范要求。灰口密实、 饱满, 填料表面凹入承口边缘小于5mm。环缝间隙均匀。
（2）管道支座结构正确, 埋设平整牢靠, 支座与管子接触紧密。
（3）管道抹带材质、 高度和宽度符合设计要求, 并无间断和裂缝, 表面平整。
8.1.2.10. 成品保护
1. 钢筋混凝土管承受外压较差, 易损坏, 所以搬运和安装过程中不能碰撞, 不能随意滚动, 要轻放。
2. 回填土注意事项。
（1）管道施工完成, 应立刻进行回填, 严禁晾沟。
（2）浇筑混凝土管墩、 管座时, 应待混凝土强度达成5MPa以上方可还土。
（3）填土时, 不可将土块直接砸在接口抹带及防腐层部位。
（4）管顶50cm范围内, 应采取人工夯填。
8.1.2.11. 质量通病预防注意事项
1. 管沟超挖后, 填土不实, 或沟底石头未打平, 管道局部受力不均匀而造成管材或接口处断裂或活动。
2. 预制管时, 接口养护不好, 强度不够而又过早摇动, 使接口产生裂纹而漏水。
3. 未认真检验管材是否有裂纹、 砂眼等缺点, 施工完成又未进行闭水试验, 造成通水后渗水、 漏水。
4. 地下管道施工完成, 回填土应进行分层扎实, 可采取原土, 未严格实施回填土操作程序, 随便回填而造成局部土方塌陷或硬土块砸裂管道。
