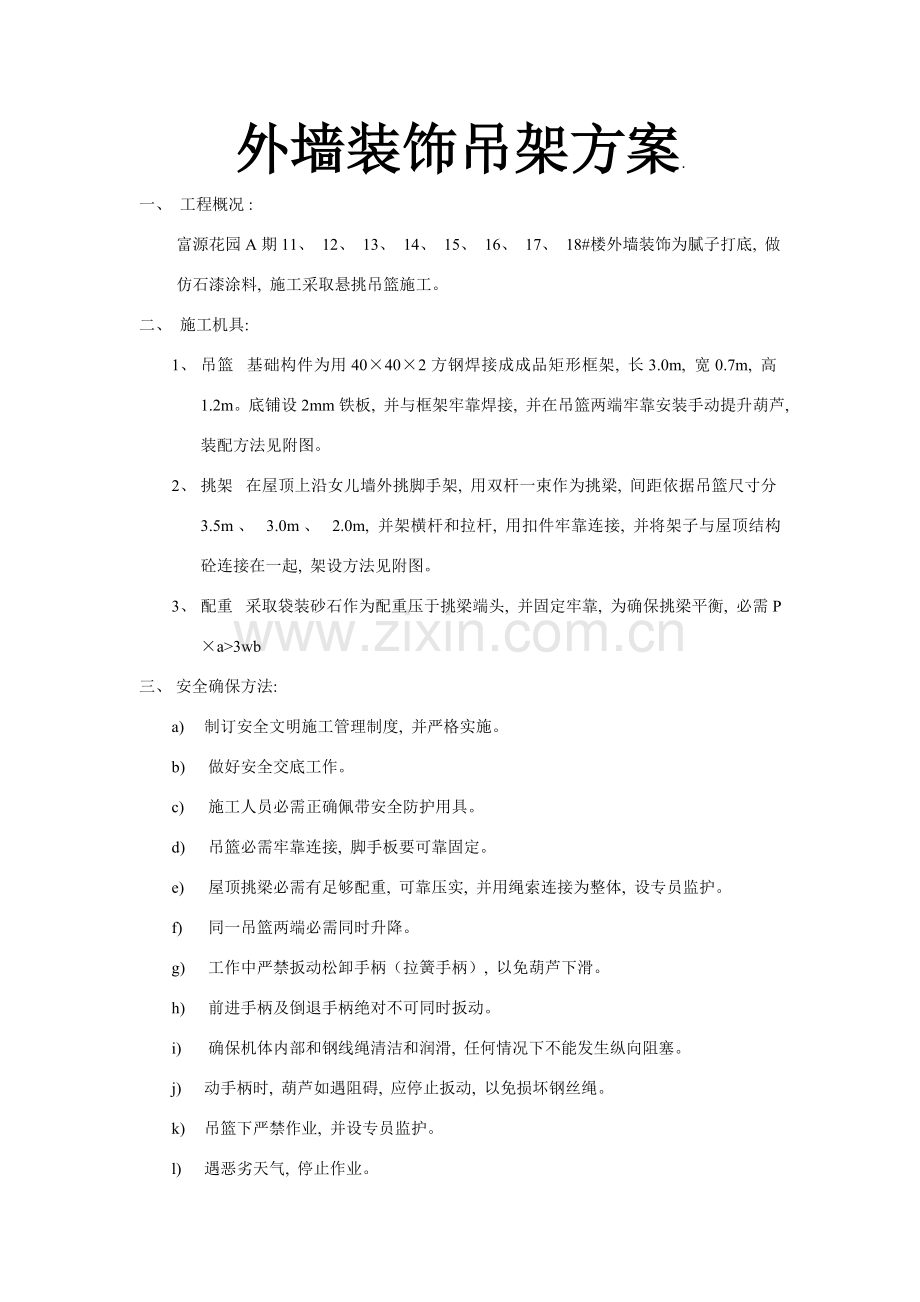

外墙装饰吊架方案.
一、 工程概况 :
富源花园A期11、 12、 13、 14、 15、 16、 17、 18#楼外墙装饰为腻子打底, 做仿石漆涂料, 施工采取悬挑吊篮施工。
二、   施工机具:
1、 吊篮  基础构件为用40×40×2方钢焊接成成品矩形框架, 长3.0m, 宽0.7m, 高1.2m。底铺设2mm铁板, 并与框架牢靠焊接, 并在吊篮两端牢靠安装手动提升葫芦, 装配方法见附图。
2、 挑架  在屋顶上沿女儿墙外挑脚手架, 用双杆一束作为挑梁, 间距依据吊篮尺寸分3.5m 、  3.0m 、  2.0m, 并架横杆和拉杆, 用扣件牢靠连接, 并将架子与屋顶结构砼连接在一起, 架设方法见附图。
3、 配重  采取袋装砂石作为配重压于挑梁端头, 并固定牢靠, 为确保挑梁平衡, 必需P×a>3wb
三、  安全确保方法:
a) 制订安全文明施工管理制度, 并严格实施。
b)  做好安全交底工作。
c)  施工人员必需正确佩带安全防护用具。
d)  吊篮必需牢靠连接, 脚手板要可靠固定。
e)  屋顶挑梁必需有足够配重, 可靠压实, 并用绳索连接为整体, 设专员监护。
f)  同一吊篮两端必需同时升降。
g)  工作中严禁扳动松卸手柄（拉簧手柄）, 以免葫芦下滑。
h)  前进手柄及倒退手柄绝对不可同时扳动。
i)  确保机体内部和钢线绳清洁和润滑, 任何情况下不能发生纵向阻塞。
j) 动手柄时, 葫芦如遇阻碍, 应停止扳动, 以免损坏钢丝绳。
k) 吊篮下严禁作业, 并设专员监护。
l) 遇恶劣天气, 停止作业。
m) 严格实施《安全操作规程》。
四、  外挑架稳定性计算
1、 取吊篮3.0m, 最大外挑距b=1.3m 则a=4.0m  W=165kg（吊篮自重）+2×70kg（人体重）+100 kg（料重）+20kg（葫芦）+100 kg（钢丝绳重）=525kg   依据p.a 〉3.w. b 则p 〉1/4×3×525×1.3=512 kg
2、 取吊篮3.5m  b=1.3m   a=4.0m W=553 kg    则 P 〉1/4×3×553×1.3=539kg
3、 取吊篮2.0m  b=1.3m   a=4.0m W=470kg  则P 〉1/4×3×470×1.3=458kg

江西中恒建设集团富源花园项目部
初稿编制人: 谢青堂
9月15日星期日
