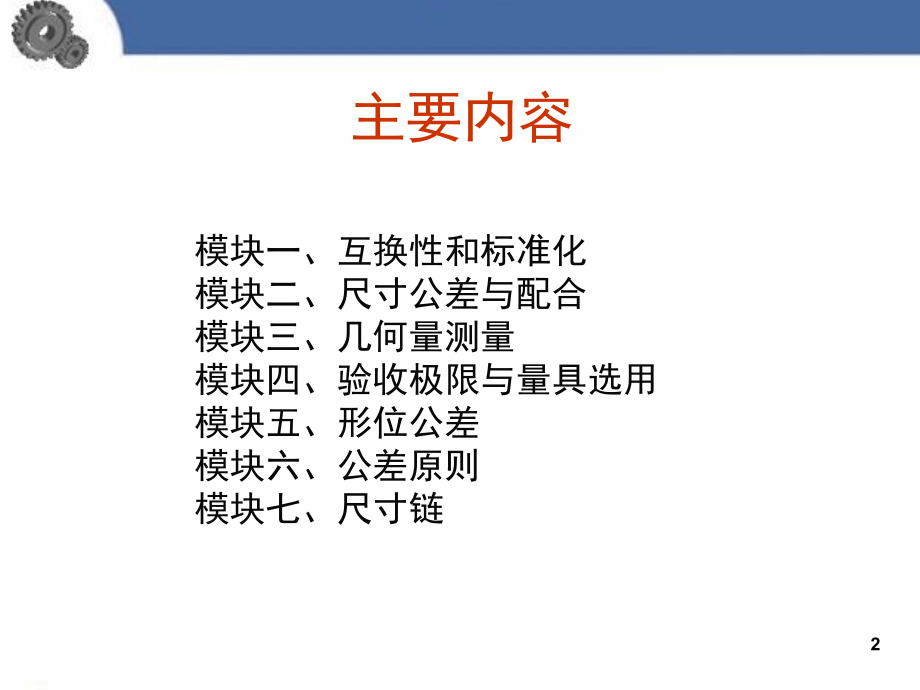

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,1,谢婵,二,O,一六年五月,公差配合与技术测量,1,主要内容,模块一、互换性和标准化,模块二、尺寸公差与配合,模块三、几何量测量,模块四、验收极限与量具选用,模块五、形位公差,模块六、公差原则,模块七、尺寸链,2,为什么自行车的链条坏了，可以买一条新的换上就能使用；台灯的灯泡坏了，买一个新的换上又能继续在灯下看书学习？,模块一、互换性和标准化,3,互换性：,机械工业中，制成的同一规格的,成批零件,，,不需作任何挑选、调整或辅助加工（如钳工修配）,就能进行装配，并能满足机械产品的使用功能要求的特性。,具有对应标记的螺栓和螺母可自由旋合,模块一、互换性和标准化,4,实际参数理论值,互换性,保证零件充分近似,按,“,公差,”,来制造,互换性,怎样才能使零件具有互换性？,模块一、互换性和标准化,5,公差的概念,零件的几何参数,包括尺寸大小、几何形状、相互位置、表面粗糙度、角度和锥度等几何参数。,加工误差,是指实际几何参数对其设计理想值的偏离程度。,公差,是指几何参数允许变动的范围。包括尺寸公差、形状公差、位置公差和表面粗糙度。,为了控制几何量的误差，就要限制误差变动的范围，,只有将,零件的误差,控制在相应的,公差,范围内，,才能保证互换性的实现。,模块一、互换性和标准化,6,公差与互换性的关系,互换性要用公差来保证，公差是为了控制误差,。,测 量,误差,满足互换性,公差标准,不满足互换性,加工成本就越高,互换性越好，公差越大还是越小？,模块一、互换性和标准化,7,标准化是实现互换生产、组织专业化生产的前提条件。,标准化,指制定（修订）、贯彻技术标准的过程。,标准,规范技术要求的文件。,企业标准,地方标准,行业标准,国家标准,区域标准,国际标准,按标准的级别分类,GB,（国标）,GB/T,GB/Z,JB,（机标）,JT,（交通）,ISO,9001,（国际标准）,DIN,（德国）,JIS,（日本）,ANSI,（美国）,BSS,（英国）,模块一、互换性和标准化,8,公差与配合的标准,GB/T1804-2000,一般公差、未注公差的线性和角度尺寸的公差,GB/T1182-1996,形状和位置公差通则定义符号和图样表示法,GB/T1184-1996,形状和位置公差未注公差值,GB/T4249-1996,公差原则,GB/T16671-1996,形状和位置公差最大实体要求、最小实体要求和可逆要求,为了合理组织生产，在产品质量、品种规格、零件部件通用等方面规定统一的技术标准。,国家标准,极限与配合,模块一、互换性和标准化,9,机械手册,模块一、互换性和标准化,10,模块二、尺寸公差与配合,一、孔和轴,二、有关尺寸的术语和定义,三、偏差的基本概念,四、尺寸公差,五、一般公差,六、基本偏差,七、配合,八、选用公差带和配合,术语和定义是技术标准的基础，也是工程技术人员使用的技术语言。,11,机械工业是我国的支柱产业之一，其中,光滑圆柱体结合,是机械制造中应用最为广泛的一种结合。,一、孔和轴,孔,与,轴,的结合是机械装置中最典型的装配关系，装配后，,孔以其内表面包容轴的外表面,。,一、孔和轴,举例说明,包容与被包容,孔,是指工件的圆柱形内尺寸要素,（狭义上的）,和非圆柱形内尺寸要素（由两平行平面或切面形成的包容面）,（广义上的）,。,一、孔和轴,轴,是指工件的圆柱形外尺寸要素,（狭义上的）,和非圆柱形外尺寸要素（由两平行平面或切面形成的被包容面）,（广义上的）,。,一、孔和轴,请指出下图中哪些是轴？哪些是孔？,一、孔和轴,一、孔和轴,孔和轴的区别,1,、从装配关系看，孔是包容面，轴是被包容面。,2,、从加工过程看，随着余量的逐渐切削，孔零件的实体材料逐渐变小，而,孔的尺寸由小变大,。轴零件的实体材料逐渐变大，而,轴的尺寸由大变小,。,一、孔和轴,尺寸,用特定单位表示长度大小的数值,。长度包括直径、半径、宽度、深度、高度和中心距等。,尺寸由,数值,和,特定单位,两部分组成。例如,30 mm,。,注：,机械图样中，尺寸单位为,mm,时，通常可以省略单位,。,二、,有关尺寸的术语,1,公称尺寸（,D,，,d,）,公称尺寸,由,设计,给定，设计时可根据零件的使用要求，通过计算、试验或类比的方法，并经过标准化后确定基本尺寸。,设计时应尽量把基本尺寸,圆整,成标准尺寸。,注：,孔,的基本尺寸用“,D,”,表示；,轴,的基本尺寸用“,d,”,表示。,二,、,有关尺寸的术语,2,实际尺寸（,D,a,，,d,a,）,实际尺寸,通过测量获得的尺寸,。,由于存在加工误差，零件同一位置的实际尺寸不一定相等。,二,、,有关尺寸的术语,不一定是真值！,3,极限尺寸（,D,max,，,D,min,，,d,max,，,d,min,）,允许的最大尺寸称为,上极限尺寸,；,允许的最小尺寸称为,下极限尺寸,。,极限尺寸,允许尺寸变化的两个界限值,。,50,0.008,最小极限尺寸,最大极限尺寸,50.008,50,基本尺寸,49.992,二,、,有关尺寸的术语,如何判断零件是否合格？,只要实际尺寸在两个极限尺寸之间，即为合格产品。,4,实体尺寸（,D,M,，,D,L,，,d,M,，,d,L,）,最小实体尺寸,（,D,L,，,d,L,）是孔和轴允许材料量为最少状态下的极限尺寸。,最大实体尺寸,（,D,M,，,d,M,）是孔和轴允许材料量为最多状态下的极限尺寸。,最大实体尺寸：,最小实体尺寸：,二,、,有关尺寸的术语,孔的下极限尺寸,轴的上极限尺寸,孔的上极限尺寸,轴的下极限尺寸,计算轴,mm,的极限尺寸和实体尺寸。若该轴加工后测得实际尺寸为,60.012mm,，试判断该零件尺寸是否合格。,二,、,有关尺寸的术语,三、偏差的基本概念,1,偏差,（,1,）,极限偏差,极限尺寸减其公称尺寸所得的,代数差,称为极限偏差。,（,2,）,实际偏差,实际尺寸减其公称尺寸所得的,代数差,称为实际偏差。,偏差,某一尺寸（实际尺寸、极限尺寸等）减其,公称尺寸,所得的代数差。,分类：,注意：代数差有正、负、零值之分！,（,1,）极限偏差（,ES,，,EI,，,es,ei,）,上偏差,最大极限尺寸减其公称尺寸,所得的代数差。,孔：,ES=,D,max,D,轴：,es=,d,max,d,下偏差,最小极限尺寸减其公称尺寸,所得的代数差。,孔：,EI=D,min,D,轴：,ei=d,min,d,三、偏差的基本概念,（,2,）实际偏差,实际尺寸减其公称尺寸,所得的代数差称为,实际偏差,。,合格零件的实际偏差应在规定的上、下偏差之间。,合格孔的条件：,ES,E,a,EI,es,e,a,ei,合格轴的条件,：,E,a,e,a,三、偏差的基本概念,【,例,】,某孔直径的基本尺寸为,50mm,，最大极限尺寸为,50.048mm,，最小极限尺寸为,50.009mm,，求孔的上、下偏差。,三、偏差的基本概念,三、偏差的基本概念,1.,上下偏差绝对值不同时，偏差数字用比基本尺寸数字小一号的字体书写。下偏差应与基本尺寸注在同一底线上。,2.,若某一偏差为零时，数字,“,0,”,不能省略，必须标出，并与另一偏差的整数个位对齐书写,3.,若上下偏差绝对值相同符号相反时，则偏差数字只写一个，并与基本尺寸数字字号相同。,2,极限偏差的标注,三、偏差的基本概念,小结,1,、某尺寸的实际偏差等于零，则其实际尺寸等于（）,A,必定合格,B,等于公称尺寸,C,等于下极限尺寸,D,为零件的真实尺寸,2,、偏差是指某一尺寸减其,_,所得的代数差，它可以为,_,值，,_,值或,_,。,3,、合格零件的实际尺寸应在极限尺寸之间，实际偏差在上极限偏差和下极限偏差之间。（）,4,、某尺寸的上极限偏差一定大于下极限偏差。（）,尺寸公差（,T,）,尺寸公差,是允许尺寸的变动量，简称公差。,孔的公差,T,h,=,D,max,-,D,min,=ES-EI,轴的公差,T,s,=,d,max,-,d,min,=es-ei,尺寸公差是一个没有符号的绝对值。,不能为零值！,四、尺寸公差,求下列孔和轴的公差 大小,四、尺寸公差,33,【,例,】,一轴基本尺寸为,40mm,，最大极限尺寸为,39.991mm,，尺寸公差为,0.025mm,。求其最小极限尺寸、上偏差和下偏差。,四、尺寸公差,1,零线与尺寸公差带,公差带,-,以公称尺寸为零线，零线以上的偏差为正偏差，零线以下的偏差为负偏差，由代表上、下偏差的两条直线形成的区域为公差带。,零线,：,在公差带图中，确定偏差的一条基准直线，即零偏差线。通常零线表示公称尺寸。,公称尺寸,孔公差带,轴公差带,0,+,-,ES,EI,es,ei,公差带图,公差带在垂直零线方向的宽度代表公差值，公差带沿零线方向的长度可适当任取,公差带图,零线,【,例,】,绘出孔,25,和轴,25,的公差带图。,解题过程,绘图比例：,500:1,注意事项,孔和轴的公差带沿零线方向的长度适当选取并相等。,孔和轴的公差带的剖面线方向应该相反，且疏密程度不同,！,习题册,p9,四、,1,、,2,课堂练习,1,、,求孔,和轴,的公差，并画出尺寸公差带图。,2,、,已知孔为,mm,，轴为,mm,，分别求其公差，并画出尺寸公差带图。,上偏差,下偏差,零线,公称尺寸,公差带的大小,公差带的位置,基本偏差,确定公差带位置,标准公差,确定公差带大小,标准公差,基本偏差,2,公差带的两要素,3,标准公差系列,公差带的大小,标准公差,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,GB/T 1800.3-1998,规定标准公差系列。,标准公差数值由,标准公差等级,和,基本尺寸,确定,。,（,1,）标准公差等级,3,标准公差系列,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,IT,公差等级数字分为,20,级,查表举例,:,轴的直径为,45mm,，标准公差等级,IT,为,6,，则其公差为：,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,0.016mm,?,16,公差带的大小,标准公差,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,标准公差规律,、,IT01,，,IT0,，,IT1,，,IT2IT17,，,IT18,共,20,个等级，精度依次降低。,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,标准公差规律,、同一公称尺寸，公差等级越高，标准公差数值就越小。,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,、同一公差等级，公称尺寸越大，标准公差数值就越大，但国标规定，加工精度相同，加工的难易程度相同。,标准公差规律,3 6 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8,大于 至,IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18,-3 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.40 0.60 1.0 1.4,6 10 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2,10 18 0.5 0.8 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7,18 30 0.6 1 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3,30 50 0.6 1 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9,50 80 0.8 1.2 2 3 5 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6,80 120 1 1.5 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4,120 180 1.2 2 3.5 5 8 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3,180 250 2 3 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2,250 315 2.5 4 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1,315 400 3 5 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9,400 500 4 6 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7,标 准 公 差 等 级,（,m,）,（,mm,）,基本尺寸,mm,、同一尺寸段内，基本尺寸不同，但只要公差等级相同，标准公差数值就相同。,标准公差规律,几点规律,、,IT01,，,IT0,，,IT1,，,IT2IT17,，,IT18,共,20,个等级，精度依次降低。,、同一基本尺寸，公差等级越高，标准公差数值就越小。,、同一公差等级，基本尺寸越大，标准公差数值就越大，但国标规定，加工精度相同，加工的难易程度相同。,、同一尺寸段内，基本尺寸不同，但只要公差等级相同，标准公差数值就相同。,（,2,）公称尺寸分段,3,标准公差系列,GB/T 1800.3-1998,规定标准公差系列。,标准把,500mm,的公称尺寸分成,13,段，一个尺寸段只有一个公差值,中间段落,基本偏差表,主段落标准公差表,【,例,】,查表确定下列各尺寸的标准公差值。,（,1,）,8e7,（,2,）,50D8,（,3,）,80R6,课堂练习,四、尺寸公差,课堂练习,1.,写出孔,、轴,的公称尺寸、极限尺寸、实体尺寸、公差、极限偏差，画出公差带图。,二、计算题,五、一般公差,一般公差是指在,车间一般加工条件下可以保证的公差,。它是机床在正常维护和操作下，可达到的经济加工精度。也称为,未注公差,。,什么是一般公差？,五、一般公差,五、一般公差,1,、,GB/T 18042000,对线性尺寸的一般公差 规定了四个精度等级,f,（精密级）,、,m,（中等级）,、,c,（粗糙级）,、,v,（最粗级）,。,这,4,个公差等级相当于,ITl2,、,ITl4,、,IT16,、,IT17,，,在基本尺寸,0.5,4000mm,范围内分为,8,个尺寸段，极限偏差数值对称分布。,几点说明,2,、标注方法：,GB/T 1804f,课堂练习,1,查出,70h6,轴的尺寸公差；,2,查出长度尺寸,40mm,和,15mm,、以及,倒角尺寸,C2,的极限偏差数值，公差等级按,GB/T 1804f,小结,1,、特殊情况下，零件的公差可以是零值。（）,2,、确定公差带图的两个因素是,_,和,_,。,3,、公差带图中，零线以上的为正偏差，零线以下的为下偏差。（）,4,、国家标准设置了,_,个标准公差等级，其中,_,级精度最高，,_,级精度最低。,5,、图样上未注公差的尺寸，表示加工时没有公差要求及相关的加工技术要求。（）,6,、基本尺寸相同，公差等级越高，公差值,_,。,7,、公差数值相等时，加工精度不一定相同；公差等级相同时，加工精度一定相同。（）,六、基本偏差,1,、基本偏差的定义,2,、基本偏差的表现形式,3,、基本偏差数值,什么是基本偏差？,基本偏差,国家标准,极限与配合,中所规定的，用以确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。,1.,基本偏差的定义,2.,基本偏差的表现形式,基本偏差代号,孔和轴的基本偏差代号,说明：基本偏差的代号用,拉丁字母,表示，,大写,字母表示,孔,的基本偏差，,小写,字母表示,轴,的基本偏差。,孔和轴各有,28,个基本偏差。,用两个字母表示的有,7,个。,课本,P48,2.,基本偏差的表现形式,基本偏差系列图,轴,+,0,-,es,ei,a,b,c,cd,d,e,ef,f,fg,g,h,j,js,k,m,n,p,r,s,t,u,v,x,y,z,za,zb,zc,基本尺寸,孔,基本尺寸,+,0,-,EI,ES,A,B,C,CD,D,E,EF,F,FG,G,H,J,JS,K,M,N,P,R,S,T,U,V,X,Y,Z,ZA,ZB,ZC,根据基本偏差的特点，判别下列代号的基本偏差。,H,：,h:,S:,p:,基本偏差为下偏差,EI,，且,EI=0,基本偏差为上偏差,es,，且,es=0,基本偏差为上偏差,ES,0,基本偏差为下偏差,ei0,3.,基本偏差数值,孔和轴的基本偏差数值,孔的基本偏差数值表,轴的基本偏差数值表,基本偏差数值的特点,（,2,）,孔的基本偏差和轴的基本偏差符号相反，而绝对值相差一个值。,对于孔,K,M,N,（,IT8,）,P,ZC,（,IT7,）,ES=,ei+,=IT,n,IT,n-1,（,1,）,孔和轴的基本偏差相对于零线呈倒影关系,。,其中,j,、,JS,ZC,的基本偏差数值与公差等级有关。,对于孔,A,H,：,EI=,es,对于孔,K,M,N,（,IT8,）,ES=,ei,P,ZC,（,IT7,）,二、计算题,3.,查出极限偏差。,（,1,）,8e7,（,2,）,50D8,（,3,）,80R6,3.,基本偏差数值,公差带代号,孔、轴公差带代号由,基本偏差代号,与,公差等级数字,组成。,50H8,公差带代号,基本偏差代号,公差等级数字,H9,、,D9,、,B11,、,S7,、,T7,h6,、,d8,、,k6,、,s6,、,u6,孔公差带代号,轴公差带代号,（,1,）公差带代号,试查出,80JS6,的极限偏差,标注公差带代号,标注极限偏差数值,公差带代号,与偏差值共同标注,（,2,）
