砖胎膜
分项工程质量技术交底卡

GD2301003
0

1

施工单位
浙江省建设投资集团有限企业

工程名称
深圳聚宁山庄（一）工程
分部工程
地基与基础工程

交底部位
地下室基础
日 期

年
02
月
22
日

交底提要:
基础砖胎膜施工工艺及质量要求
砖胎膜技术交底内容:
一、 材料准备
灰砂砖、 水泥、 砂等。
二、 施工机具
搅拌机、 手推车、 磅秤、 外用电梯、 砖笼、 胶皮管、 筛子、 大铲、 瓦刀、 扁子、 托线板、 线坠、 小白线、 卷尺、 铁水平尺、 皮数杆、 小水桶、 砖夹子、 扫帚等。
三、 施工准备
1、 弹好基础主梁轴线, 承台边线等。
2、 立皮数杆: 按标高立好皮数扦, 皮数杆间距10-12m, 转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、 牢靠、 标高一致, 经复核, 办理验收手续。
3、 砂浆由试验室做配合比试配, 准备好试模。
4、 关键施工部位介绍
基础主梁和承台砖胎膜

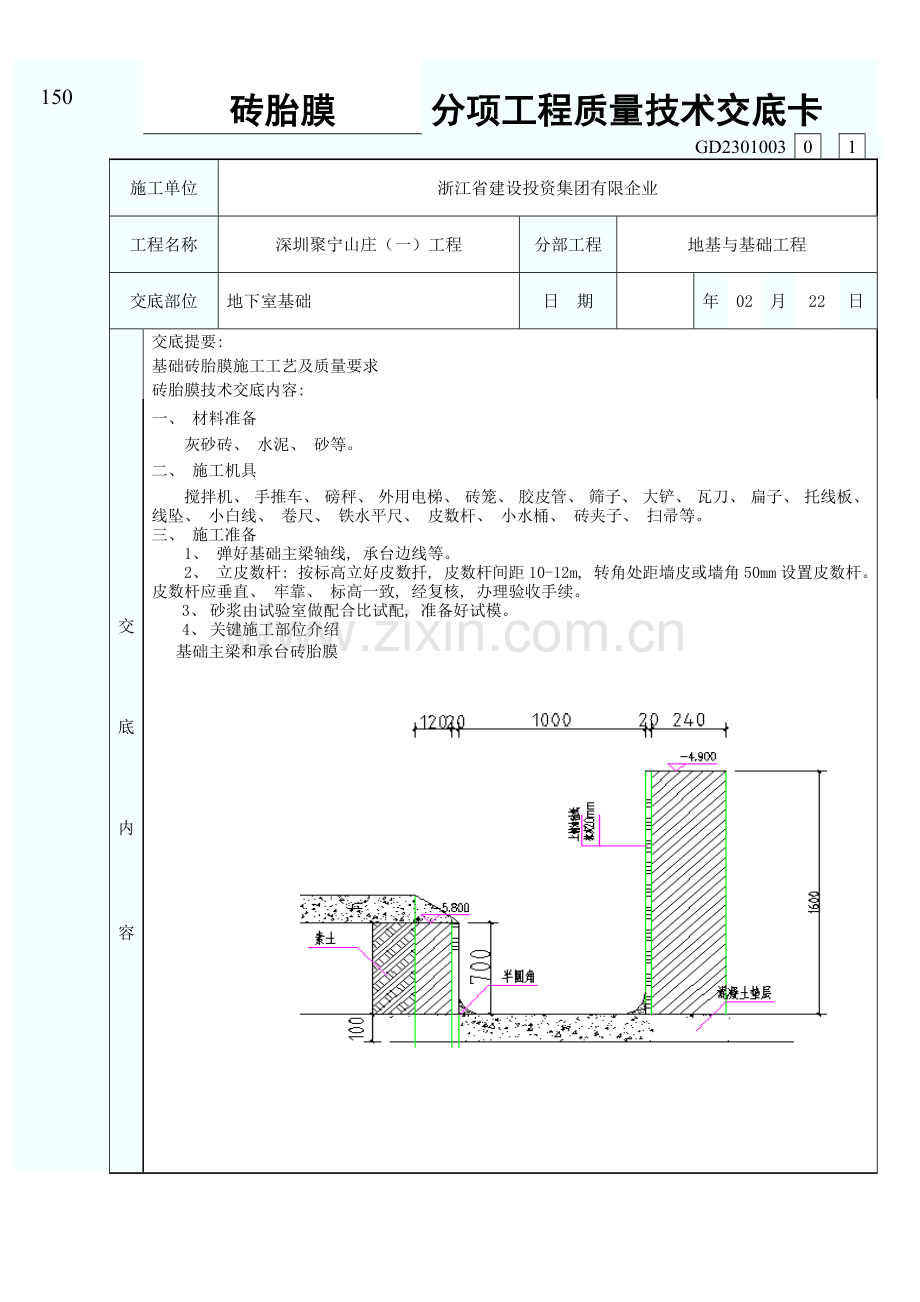

砖胎膜大样图（左图为外围基础梁砖胎膜大样, 右图为通常砖胎膜大样）
L—为梁或承台断面尺寸。基础主梁L为1000㎜,承台L依据图纸要求。
b--为砖胎膜厚度, 外围基础主梁和承台砖胎膜厚度均为240㎜, 其她砖胎膜厚度均为120㎜。
h--为砖胎膜高度, 未注明基础主梁及承台砖胎膜高度为700㎜, 至筏板底以下100mm处开始做半圆弧角, (1-7交1-B处承台砖胎膜高度为1600㎜, 1-G,1-F交1-8, 1-9四个承台砖胎膜高度均为1300mm)。
注: 抹灰厚度为20mm（因为工期较紧, 可依据现场实际情况确定）,对砖胎膜内侧防水, 若用聚氨酯材料, 能够考虑用油毡纸做保护层, 若采取水泥剂防水则不考虑保护层。
四、 工艺步骤
浇湿砖块—→抄平放线—→立皮数杆—→送砖、 砂浆—→摆砖样—→砌砖—→复测水平标高、 修砖缝、 清理砖墙—→清理落地灰—→砖样内侧水泥砂浆粉刷—→清理落地灰—→交付下道工序施工。
五、 质量要求

交

底

内

容

专业技术责任人:

交底人:

接收人:

深圳市建设局、 深圳市档案局监制 深圳市文档服务中心印制

150

砖胎膜
分项工程质量技术交底卡

GD2301003
0

2

施工单位
浙江省建设投资集团有限企业

工程名称
深圳聚宁山庄（一）工程
分部工程
地基与基础工程

交底部位
地下室基础
日 期

年
02
月
22
日

许可偏差项目《建筑工程施工质量验收规范》模板工程表4.2.7
项目
许可偏差（mm）
检验方法
轴线位置
5
用钢尺检验
底模上表面标高
±5
用水准仪或拉线和钢尺检验
截面尺寸
许可偏差（mm）
检验方法
基础
±10
用钢尺检验
垂直度
6
用经纬仪或吊线和钢尺检验
相邻两边高低差
2
用钢尺检验
表面平整度
5
用2m 靠尺和塞尺检验
六、 成品保护
1、 砖胎膜砌筑完成以后, 应注意与回填土相连部位以防胀裂砖胎膜。
2、 钢筋绑扎施工时应避免破坏防水保护层。
3、 注意保护砖胎膜上口砼垫层包角, 不得随意破坏。保持墙面及底板面清洁。砌筑施工时, 不许可在已完工垫层上面倒砂浆及砖块, 必需用贮料斗或其它隔离材料加垫, 以免污染垫层表面。
七、 安全方法
1、 认真落实“安全生产、 预防为主”方针, 全员遵守各项安全操作规程和相关安全法规, 杜绝违章作业、 违章指挥。
2、 各班组设置兼职安全员, 检验督促项目安全生产, 在施工场地醒目处张贴和设置安全要求和安全警告标志。
3、 开工前要对工人进行三级安全教育和培训。
4、 进入工地必需戴安全帽, 操作人员必需戴好安全防护用具, 施工现场严禁吸烟、 喝酒、 斗殴, 应佩带统一制作胸卡。
5、 多种材料应堆放整齐, 并挂牌标识。
6、 不得在刚砌墙上行走。
7、 塔吊吊运材料前, 应对其塔吊安全性能进行检验。
8、 现场施工人员施工时要做到三不伤害。
9、 夜间施工照明用电必需要有接零, 而且配有保护器。下班后, 必需把机械拉闸、 断电, 并锁好配电箱门。

交

底

内

容

专业技术责任人:

交底人:

接收人:

深圳市建设局、 深圳市档案局监制 深圳市文档服务中心印制
