砖墙组砌方法
组砌标准—砖缝横平竖直、 错缝搭接、 避免通缝、 砂浆饱满、 厚薄均匀
1、 实砌砖墙常见组砌方法及厚度
全顺式---115mm、 178mm

1）水平防潮
位置---室内地面混凝土垫层范围内
---室内地面标高下一皮砖位置
---雨水飞溅到墙面高度以上
结构做法---卷材防潮层

（二）窗台结构
作用—
类型与结构做法

一顺一丁: 又称“满丁满条”, 指一皮砖根据顺一皮砖根据丁方法交替砌筑, 这种砌法最为常见, 对工人技术要求也较低。

三顺一丁: 是三皮中全部顺砖与一皮中全部丁砖间隔砌成。上下皮顺砖间竖缝错开眼2砖长; 上下皮顺砖与丁砖间竖缝错开路4砖长。
一顺一丁即沿高度方向砌一层顺砖后上层即为砌丁砖, 三顺一丁即沿高度方向砌三层顺砖后上层即为砌丁砖。
真正砌过墙师傅们: 1、 一顺一丁为大跑大任法, 用于240墙体即一砖墙;
2、 三顺一丁, 现在砌砖不用了, 有通天砖缝。

砖墙组砌方法
为了确保墙体强度, 砖砌体砖缝必需横平竖直, 错缝搭接, 避免通缝。同时砖缝砂浆必需饱满, 厚薄均匀。
常见错缝方法是将丁砖和顺砖上下皮交错砌筑。每排列一层砖称为一皮。常见砖墙砌式有全顺式（120墙）, 一顺一丁式、 三顺一丁式或多顺一丁式、 每皮丁顺相间式也叫十字式（240墙）, 两平一侧式（180墙）,370墙等。
砖墙组砌方法
为了确保墙体强度, 砖砌体砖缝必需横平竖直, 错缝搭接, 避免通缝。同时砖缝砂浆必需饱满, 厚薄均匀。
常见错缝方法是将丁砖和顺砖上下皮交错砌筑。每排列一层砖称为一皮。常见砖墙砌式有全顺式（120墙）, 一顺一丁式、 三顺一丁式或多顺一丁式、 每皮丁顺相间式也叫十字式（240墙）, 两平一侧式（180墙）,370墙等。

砖墙砌体组砌形式
用一般砖砌筑砖墙, 依其墙面组砌形式不一样, 常见以下多个: 一顺一丁、 三顺一丁、 梅花丁。
(一)一顺—丁砌法(满顶满条), 由一皮顺砖与一皮顶砖相互交替砌筑而成, 上下皮间竖缝相互错开1／4砖长。这种砌法各皮间错缝搭接牢靠, 墙体整体性很好, 操作中改变 小, 易于掌握, 砌筑时墙面也轻易控制平直．但竖缝不易对齐, 在墙转角, 丁字接头, 门窗洞口等处都要砍砖, 所以砌筑效率受到一定限制。当砌24墙时, 顶砖层砖有两个面 露出墙面(也称出面砖较多), 故对砖质量要求较高。这种砌法在砌筑中采取较多, 它 墙面形式有两种: 一个是顺砖层上下对齐(称十字缝), 一个是顺砖层上下相错半砖(称骑马缝)。 这种砌筑法调整错缝搭接时, 可用‘内七分头’或‘外七分头”, 但以‘外七分头”较为常见（什么叫内七分头, 什么叫内七分头）。
(二)三顺—丁砌法: 由三皮顺砖与—皮顶砖相互交替叠砌而成。上下皮顺砖搭接为1/2砖长, 同时要求檐墙与山墙顶砖层不在同一皮以利于搭接见。
这种砌法出面砖较少, 同时在墙转角、 丁字与十字接头, 门窗洞口处砍砖较少, 故可提升工效。但因为顺砖层较多反面墙面平整度不易控制, 当砖较湿或砂浆较稀时, 顺砖层不易砌平且轻易向外挤出, 影响质量。该法砌墙, 抗压强度接 近一顺一丁砌法, 受拉受剪力学性能均较‘一顺一丁’为强。
另外, 在头角处用‘七分头’调整错缝搭按时, 通常在顶砖层采取“内七分头’。
(三)梅花丁砌法(又叫沙包式): 在同一皮砖层内一块顺砖一块丁砖间隔砌筑(转角处不受此限), 上下两皮间竖缝错开1／4砖长, 顶砖必需在顺砖中间。该砌法内外竖缝每皮都能错开, 故抗压整体性很好, 墙面轻易控制平整, 竖缝易于对齐, 尤其是当砖长、 宽百分比出现差异时竖缝易控制。因顶、 顺砖交替砌筑, 且操作时轻易搞错, 比较费工, 抗拉强度不如“三顺一顶”。因外形整齐美观, 所以多用于砌筑外墙。
此种砌法在头角处用“七分头”调整错缝搭接时, 必需采取“外七分头’。
砖墙砌筑除以上介绍多个外, 还有五顺一丁、 三三一砌法、 全顺砌法、 全丁砌法、 两平一侧砌法、 空斗墙等。
五顺一丁砌法与三顺一丁砌法基础相同, 仅在两个丁砖层中间多砌两皮顺砖。
（四）三三一砌法(又称三七缝法): 在同一皮砖层里三块顺砖一块顶砖交替砌成。上下皮叠砌时上皮顶砖应砌在下皮第二块顺砖中间, 上下两皮砖搭接长度为1／4砖长.。采取这种砌法正反面墙较平整, 能够节省抹灰材料。施工时砍砖较多, 尤其是 长度不大窗间墙排砖很不方便, 故工效较“三顺一顶”为慢。因砖层顶砖数量较少, 故整体性较差。
（五）全顺砌法(条砌法), 每皮砖全部用顺砖砌筑, 两皮间竖缝瘩接1／2砖长。此种砌 法仅用于半砖隔断墙。
（六） 全丁砌法: 每皮全部用顶砖砌筑, 两皮间竖缝搭接为1／4砖长。此种砌 法通常多用于圆形建筑物, 如水塔、 烟囱、 水池, 圆仓等。
（七）两平一侧砌法(18厘米墙): 两皮平砌顺砖旁砌一皮侧砖, 其厚度为18厘米。两平砌层间竖缝应错开1／2砖长; 平砌层与侧砌层间竖缝可错开 1／4或1／2砖长见。此种砌法比较费工, 墙体抗震性能较差。但能节省用砖量。
（八） 空斗墙砌法:
1．有眠空斗墙: 是将砖侧砌(称斗)与平砌(称眠)相互交替叠砌而成．形式有一斗一眠及多斗一眠等。
2．无眠空斗墙: 是由两块砖侧砌平行壁体及相互间用侧砖丁砌横向连接而成。

砖墙组砌方法是指砖在砌体中排列方法。为了砖墙坚固, 砖排列方法应遵照内外搭接、 上下错缝标准, 错缝距离通常大于60㎜。错缝和搭接能够确保墙体不出现连续垂直通缝, 以提升墙强度和稳定性。

实心砖墙

l 全顺式。全顺式指每皮均为顺砖叠砌, 砖条面外露, 上下皮错缝120㎜, 适适用于砌筑半砖墙。

l 一顺一丁式。丁砖和顺砖隔层砌筑, 使上下皮灰缝错开60㎜。这种砌法砌筑墙整体性好, 现在广泛用来砌筑一砖厚以上多种墙。

l 多顺一丁式。即多层顺砖和一层丁砖相间砌成。现在多采取三顺一丁式或五顺一丁式, 这种砌式在各顺砖层间存在着连续垂直灰缝, 所以它砌体强度比一顺一丁式低。不过这种砌式外露砖比一顺一丁式少, 所需技工数量少, 碎砖利用率高, 帮仍被采取。通常见于砌筑自承重墙和荷载较小承重墙。

l 两平一侧式。3/4砖厚墙是由两皮顺砖和一皮侧砖为一层交替砌成。这种砌式因为砖要侧砌（俗称斗砖）, 所以砌筑费工, 对工人技术水平要求较高。

l 每皮丁顺相间式。又称沙包式、 梅花丁式。这种砌式是在一皮之内丁砖和顺砖相间, 上下皮错缝砌筑而成。它优点是墙面美观, 但砌筑时费工, 常见于不抹灰清水墙。

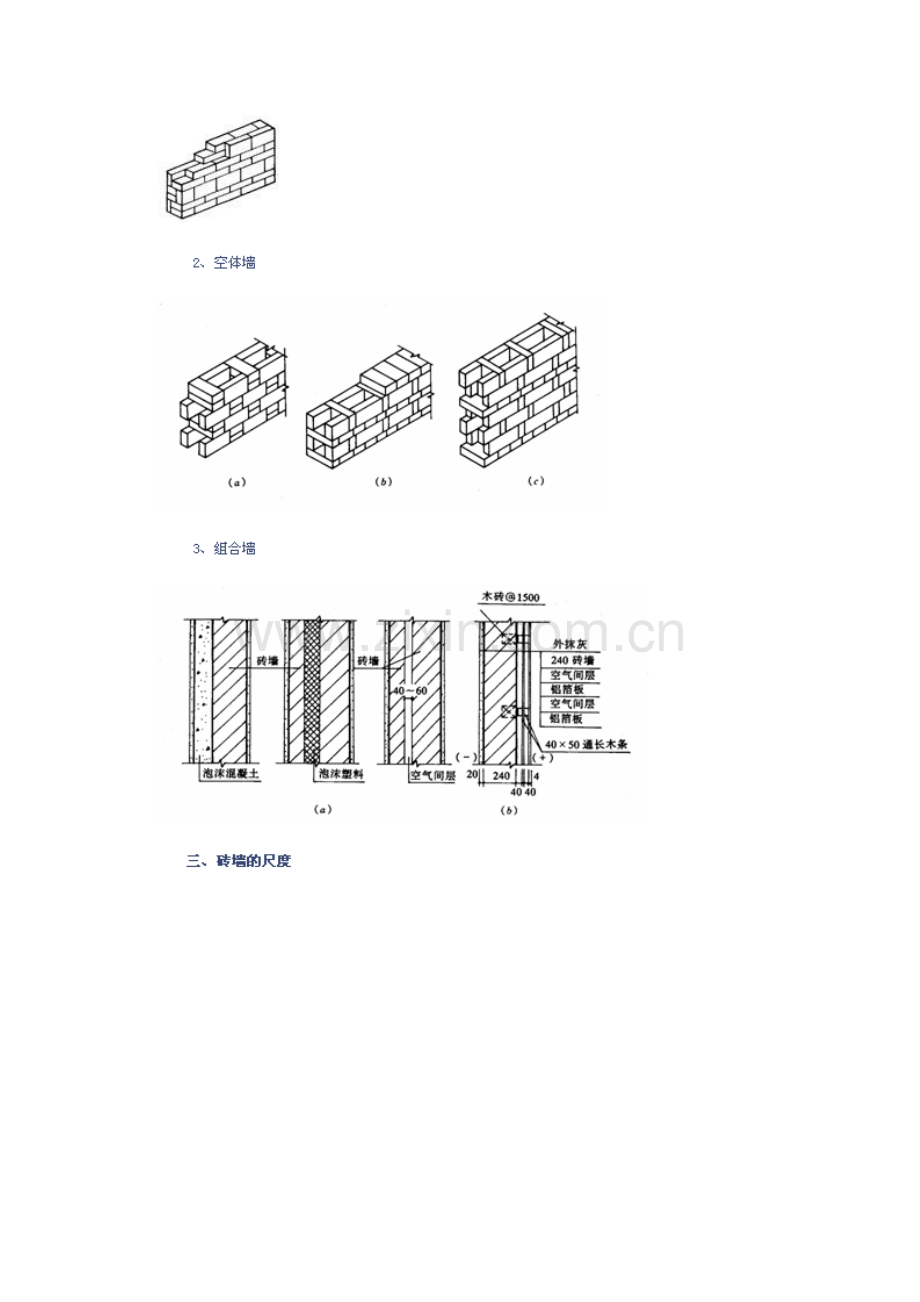

空斗墙。

空斗墙是用一般砖侧砌或平砌和侧砌结合砌成, 墙体内部形成较大空心。这种墙用料省、 自重轻、 基础用料和费用也对应降低, 但对砖质量和对工人砌砖水平要求高。空斗墙内部形成空气间层有利于隔热、 和温暖和炎热地域常有采取。在空斗墙中, 侧砌砖称斗砖, 平砌砖称眠砖, 空斗墙砌法有两种。

l 有眠空斗墙。用一般砖每隔一至三皮斗砖砌一皮眠砖。凡隔一皮斗砖砌一皮眠砖时称一斗一眠式。每隔二皮斗砖砌一皮眠砖时称二斗一眠式。同理也有三斗一眠砌式。

l 无眠空斗墙。无眠空斗墙全由斗砖砌成, 没有眠砖在一皮内可由一块丁斗砖和一块顺头斗砖相间砌成, 也可由两块丁斗砖和一块顺斗砖相间砌成。

空斗墙厚度通常为240㎜。无眠空斗墙可用于二层以下房屋, 有眠空斗墙可用三层以下房屋。

空斗墙基础、 勒脚、 门窗洞口两侧、 墙砖角等处要砌成实心墙, 在钢筋混凝土楼板、 梁和屋架支座处六皮砖范围内也要砌成实心墙, 用以承受荷载。
