厂房外冷却水管道改造技术方案.doc

厂房外冷却水管道改造技术方案

一、 工程概况
我厂机力通风塔开式冷却水系统供主厂房内机炉转机冷却水, 其回水回冷却塔。水耗关键是冷却塔蒸发和脱硫用水。升压泵供生加、 空压机、 脱硫、 燃油泵、 氢站、 雨水泵。其回水经工业回收水泵房回至冷却塔。这么就造成冷却塔连续益流, 水耗增大。
二、 方案内容
升压泵供生加后加装隔断门, 原升压泵所供空压机、 脱硫、 燃油泵、 氢站、 雨水泵等用户由开式循环冷却水替换。其回水改为闭式循环用原工业回收水泵房至冷却塔, 将工业回收水泵房出水管与原开冷水供服用水泵房、 脱硫用水管后半相连, 使工业回收水泵房剩下回收水打至服用水泵房, 并在其相连处前后加装两阀门。这么两套系统既能独立运行又能切换运行。将升压泵供氢站、 雨水泵房冷却水改为辅机循环泵出口供。
三、 组织方法
要求施工责任人1名, 技术员1名, 质量员1名, 安全员1名, 专责工4名。
四、 安全方法
1、 施工人员要严格实施安全第一、 预防为主方针和相关安全要求, 杜绝蛮干, 预防发生人生事故。
2、 施工人员在工作期间要文明施工, 不得损坏设备。

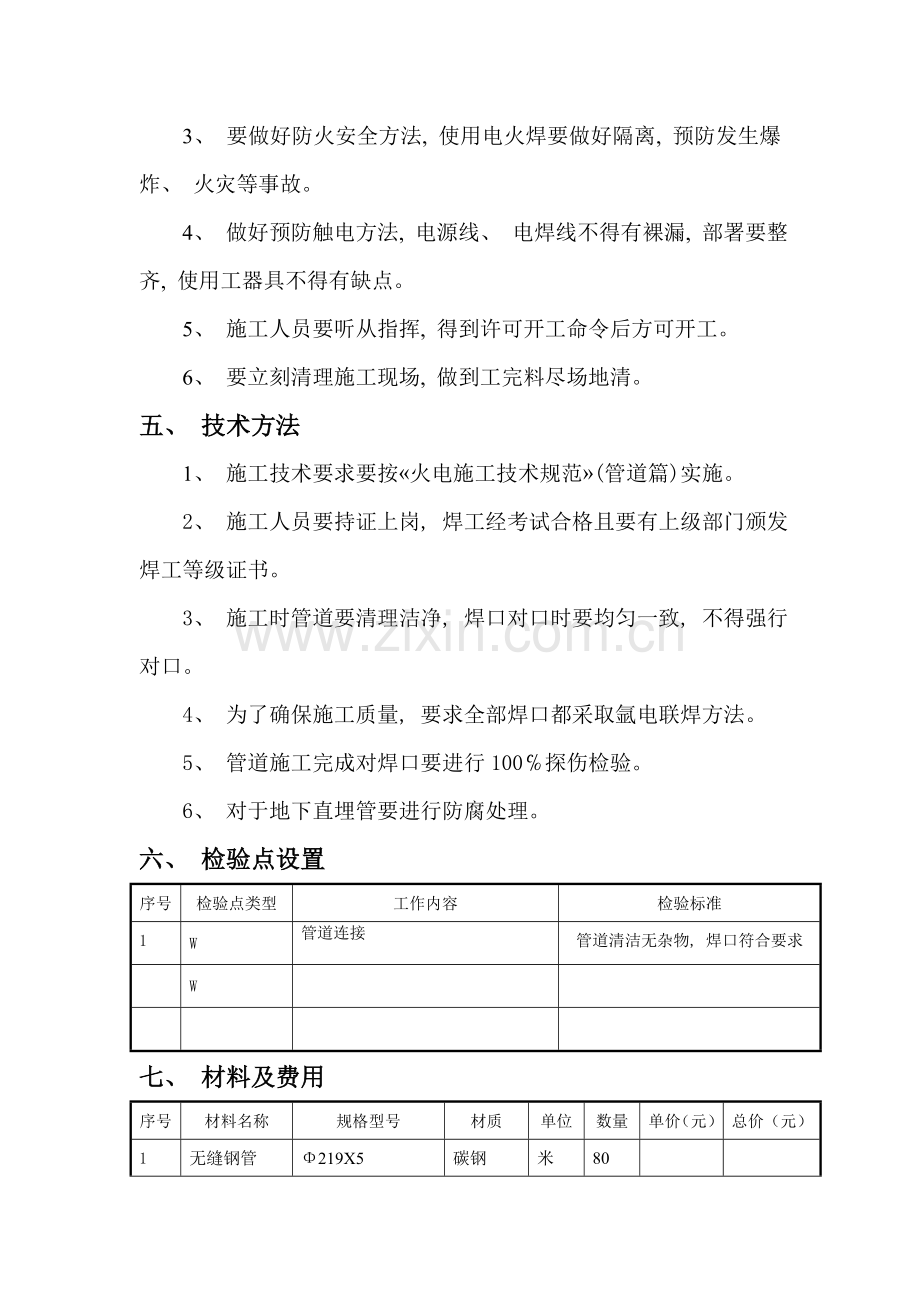

3、 要做好防火安全方法, 使用电火焊要做好隔离, 预防发生爆炸、 火灾等事故。
4、 做好预防触电方法, 电源线、 电焊线不得有裸漏, 部署要整齐, 使用工器具不得有缺点。
5、 施工人员要听从指挥, 得到许可开工命令后方可开工。
6、 要立刻清理施工现场, 做到工完料尽场地清。
五、 技术方法
1、 施工技术要求要按«火电施工技术规范»(管道篇)实施。
2、 施工人员要持证上岗, 焊工经考试合格且要有上级部门颁发焊工等级证书。
3、 施工时管道要清理洁净, 焊口对口时要均匀一致, 不得强行对口。
4、 为了确保施工质量, 要求全部焊口都采取氩电联焊方法。
5、 管道施工完成对焊口要进行100℅探伤检验。
6、 对于地下直埋管要进行防腐处理。
六、 检验点设置
序号
检验点类型
工作内容
检验标准
1
W
管道连接

管道清洁无杂物, 焊口符合要求

W

七、 材料及费用
序号
材料名称
规格型号
材质
单位
数量
单价（元）
总价（元）
1
无缝钢管
Φ219X5
碳钢
米
80

2
无缝钢管
Φ159X4
碳钢
米
10

3
90°弯头
Φ159X5
碳钢
个
2

4
91°弯头
Φ219X5
碳钢
个
6

5
手动闸阀
PN1.6 DN200

个
1

6
手动闸阀
PN1.6 DN150

个
1

7
手动闸阀
PN1.6 DN400

个
1

8
法兰
PN1.6 DN200
碳钢
片
2

9
法兰
PN1.6 DN150
碳钢
对
2

10
法兰
PN1.6 DN400
碳钢
对
1

累计

八、 审批统计
生产部审核

署名: 年 月 日
检修副总意见

署名: 年 月 日
生产副厂长或总工程师意见

署名: 年 月 日
