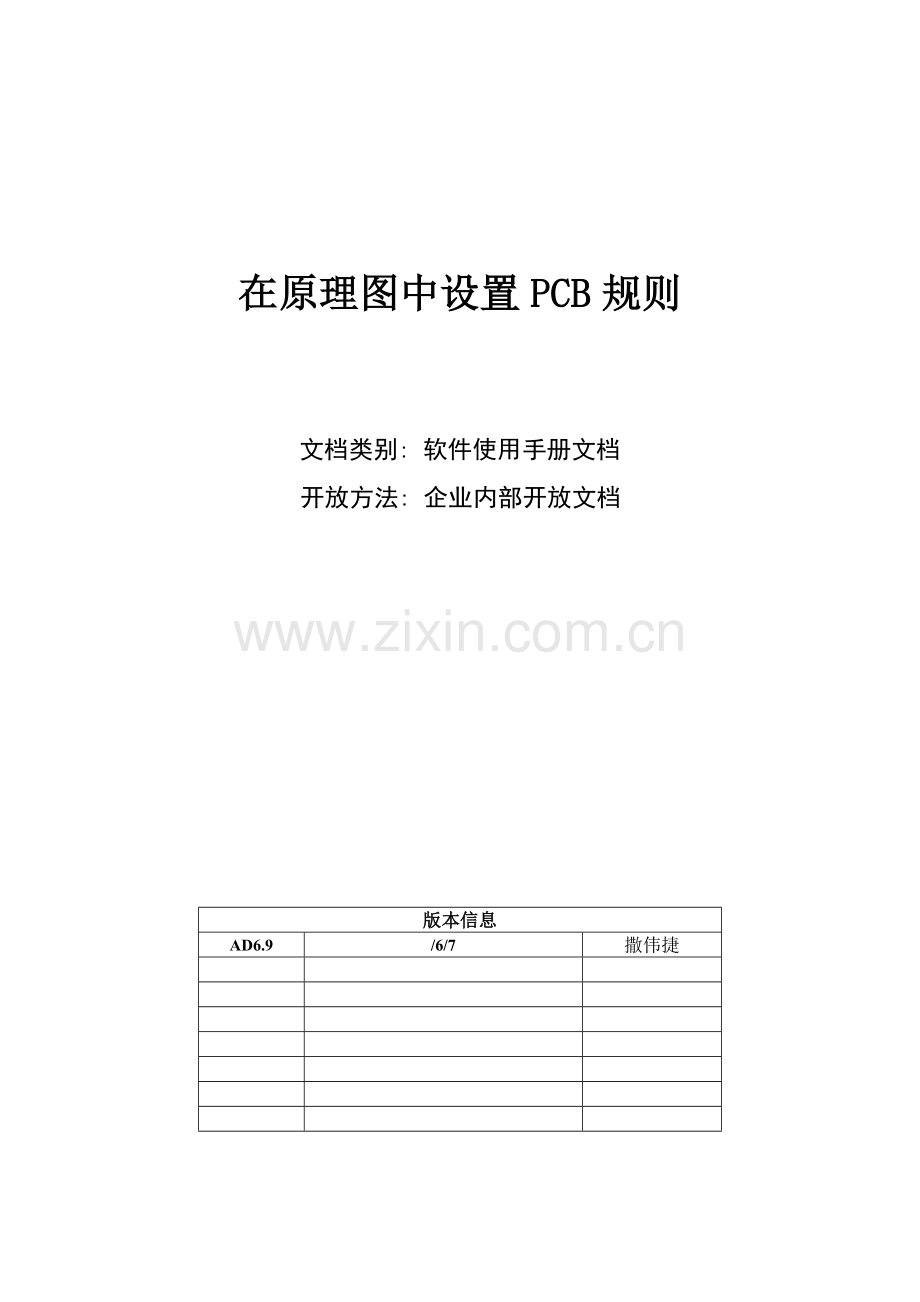

在原理图中设置PCB规则

文档类别: 软件使用手册文档
开放方法: 企业内部开放文档

版本信息
AD6.9
/6/7
撒伟捷

处理问题方法:
Altium Designer 6 现在提供了在原理图中设置PCB布局规则能力, 这么为工程师在交互式设计上提供了便利设计环境。

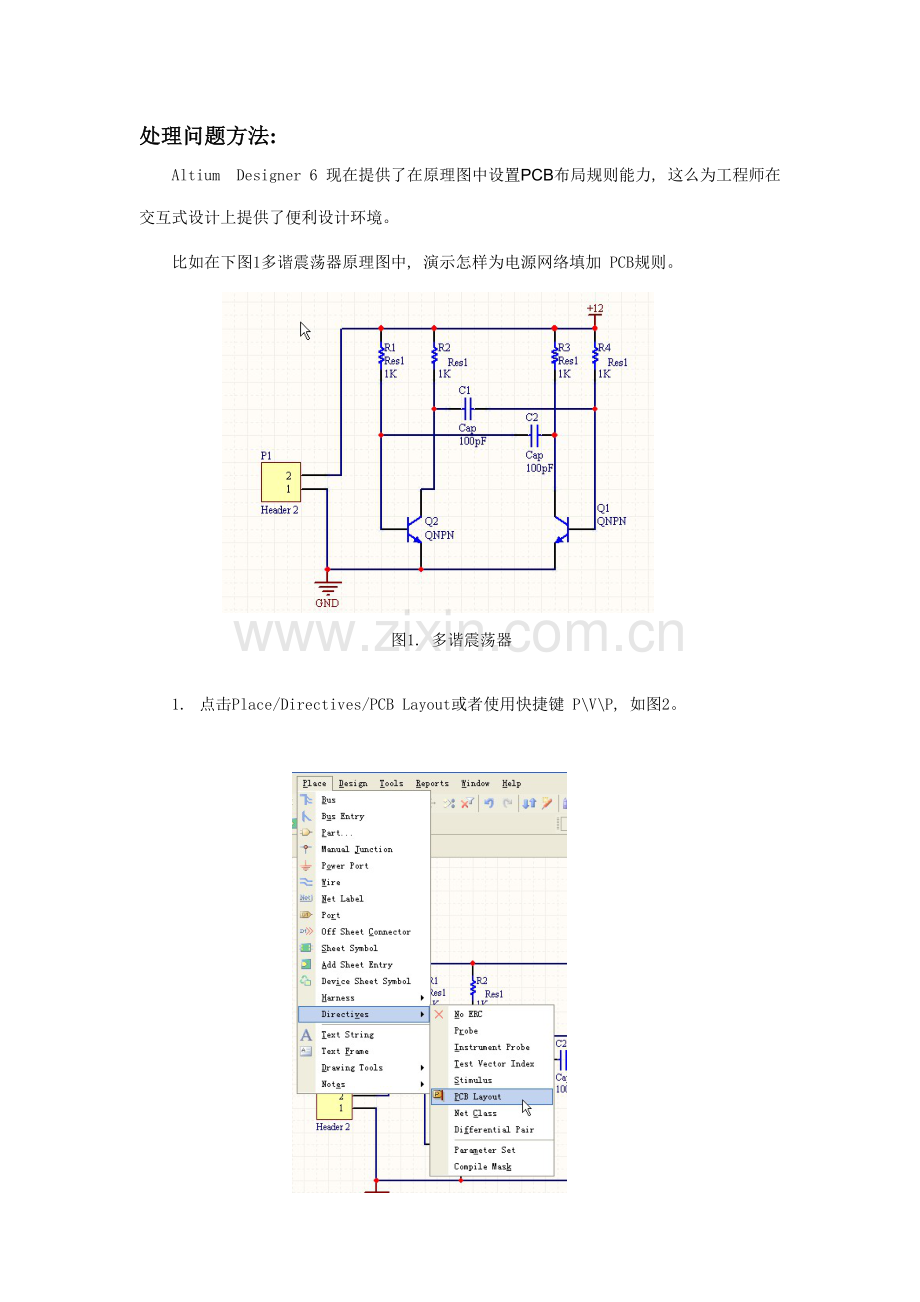

比如在下图1多谐震荡器原理图中, 演示怎样为电源网络填加 PCB规则。

图1. 多谐震荡器

1. 点击Place/Directives/PCB Layout或者使用快捷键 P\V\P, 如图2。

图2
2. 将PCB Layout标识放与原理图中电源网络连接。

图3 将PCB标识放置原理图中

3. 双击原理图中PCB Rule标号, 在弹出对话框中设置对应规则。如图4 图5

图4 PCB Rule参数设置界面

4. 选中Rule, 点击 Edit 对规则内容进行修改和设定, 见图6。

图6 对规则进行设定

5. 选择 Edit Rule Values, 图7, 弹出对话框中是对应PCB规则, 选中需要设定规则, 比如我们需要定义电源网络间距, 选择Clearance Constraint, 如图8,在弹出对话框（图9）中设定网络间距。

图7

图8

图9 设置网络间距
