销轴加工工艺加工工艺卡.doc

资源描述

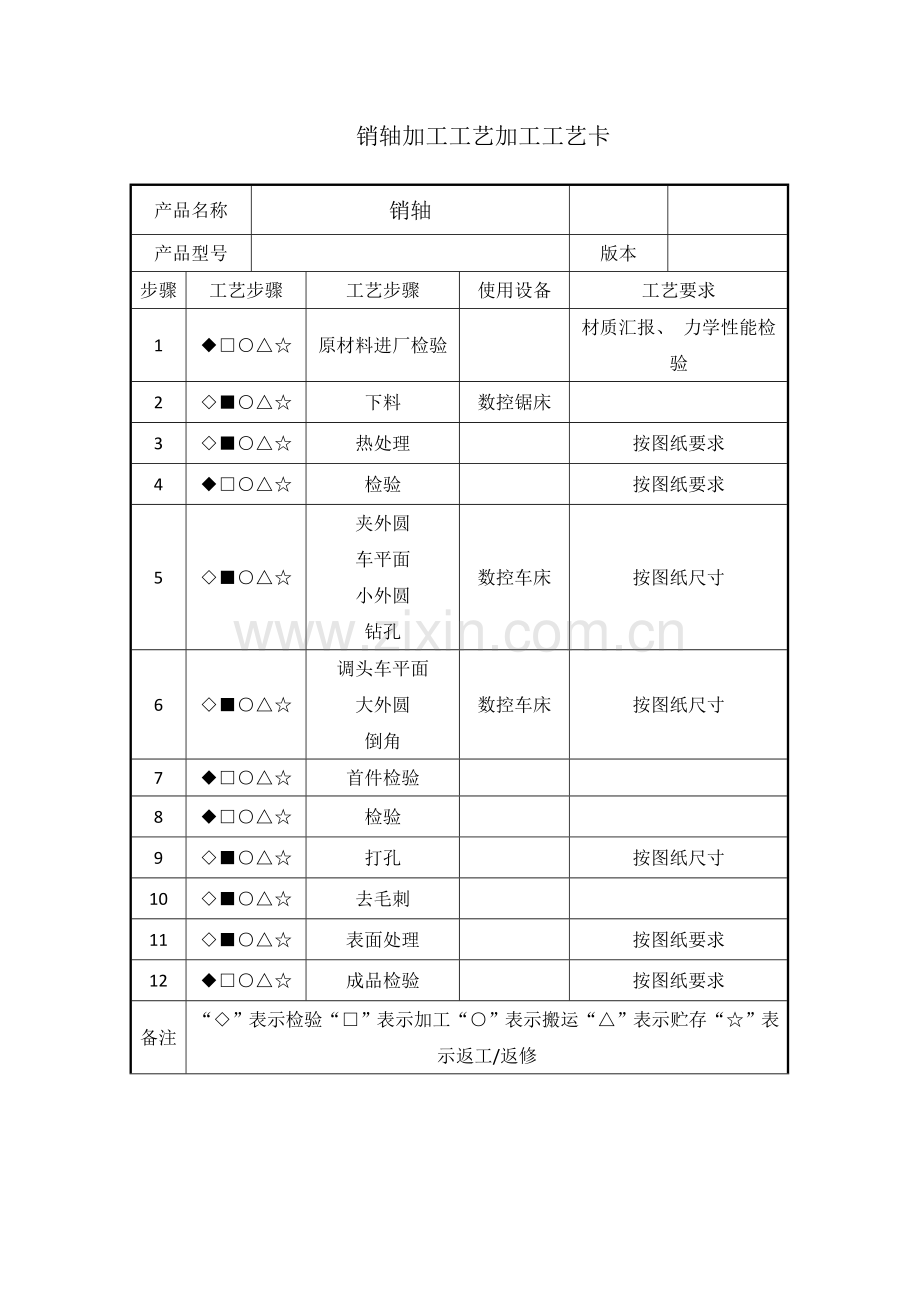

产品名称销轴产品型号版本步骤工艺步骤工艺步骤使用设备工艺要求 1 ◆□○△☆ 原材料进厂检验材质汇报、力学性能检验 2 ◇■○△☆ 下料数控锯床 3 ◇■○△☆ 热处理按图纸要求 4 ◆□○△☆ 检验按图纸要求 5 ◇■○△☆ 夹外圆车平面小外圆钻孔数控车床按图纸尺寸 6 ◇■○△☆ 调头车平面大外圆倒角数控车床按图纸尺寸 7 ◆□○△☆ 首件检验 8 ◆□○△☆ 检验 9 ◇■○△☆ 打孔按图纸尺寸 10 ◇■○△☆ 去毛刺 11 ◇■○△☆ 表面处理按图纸要求 12 ◆□○△☆ 成品检验按图纸要求备注 “◇”表示检验“□”表示加工“○”表示搬运“△”表示贮存“☆”表示返工/返修销轴加工工艺加工工艺卡封盖加工工艺加工工艺卡产品名称封盖产品型号版本步骤工艺步骤工艺步骤使用设备工艺要求 1 ◆□○△☆ 原材料进厂检验材质汇报、力学性能检验 2 ◇■○△☆ 下料数控锯床 3 ◆□○△☆ 检验按图纸要求 4 ◇■○△☆ 夹外圆车平面钻孔数控车床按图纸尺寸 5 ◇■○△☆ 调头车平面倒角数控车床按图纸尺寸 6 ◆□○△☆ 首件检验 7 ◆□○△☆ 检验 8 ◇■○△☆ 打孔按图纸尺寸 9 ◇■○△☆ 去毛刺 10 ◇■○△☆ 表面处理按图纸要求 11 ◆□○△☆ 成品检验按图纸要求备注 “◇”表示检验“□”表示加工“○”表示搬运“△”表示贮存“☆”表示返工/返修销轴图
