刮板薄膜蒸发器概述

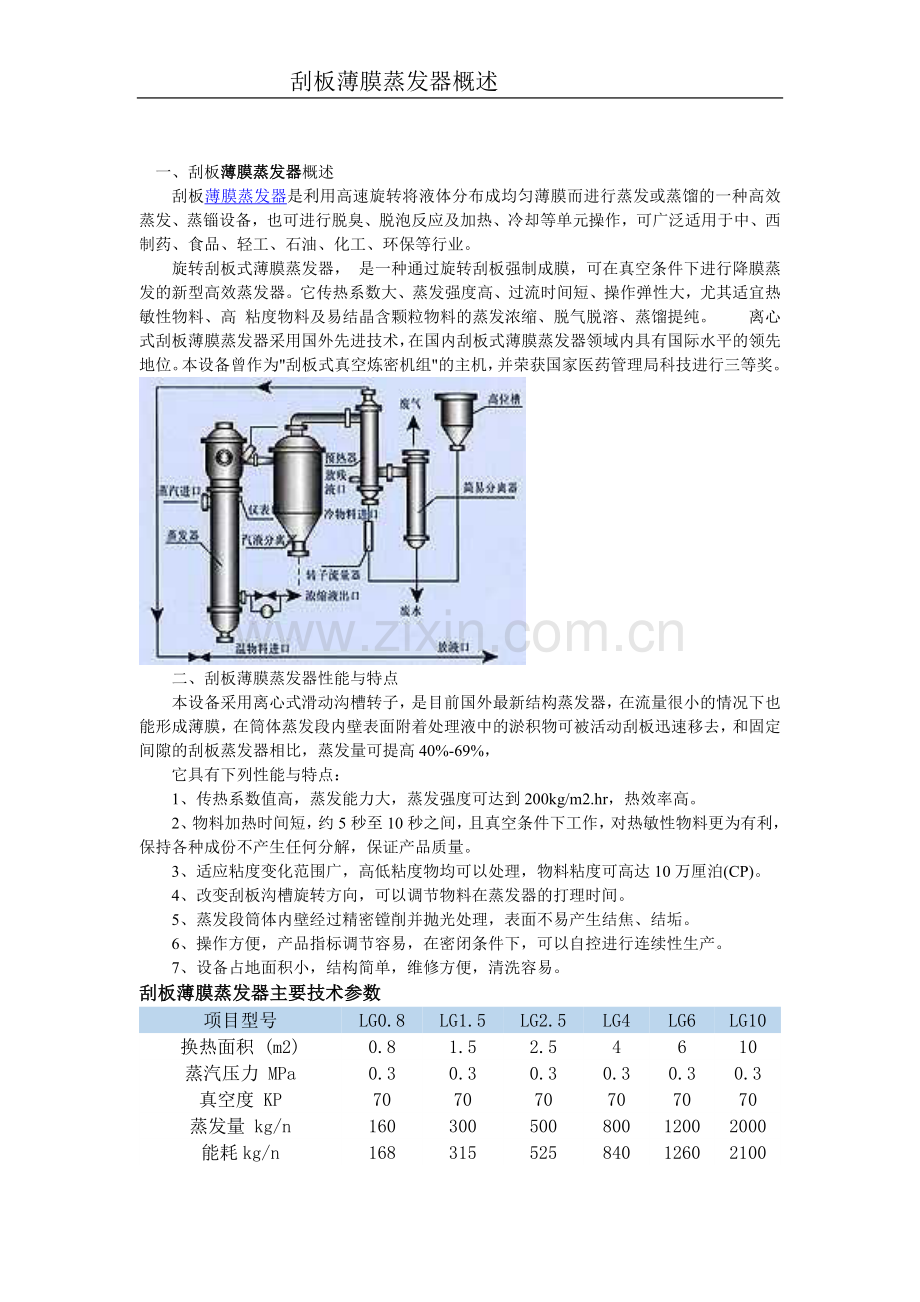

　一、刮板薄膜蒸发器概述
刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器， 是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高 粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。　　离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
　　二、刮板薄膜蒸发器性能与特点
　　本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，
　　它具有下列性能与特点：
　　1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
　　2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
　　3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
　　4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
　　5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
　　6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数
项目型号
LG0.8
LG1.5
LG2.5
LG4
LG6
LG10
换热面积 (m2)
0.8
1.5
2.5
4
6
10
蒸汽压力 MPa
0.3
0.3
0.3
0.3
0.3
0.3
真空度 KP
70
70
70
70
70
70
蒸发量 kg/n
160
300
500
800
1200
2000
能耗kg/n
168
315
525
840
1260
2100

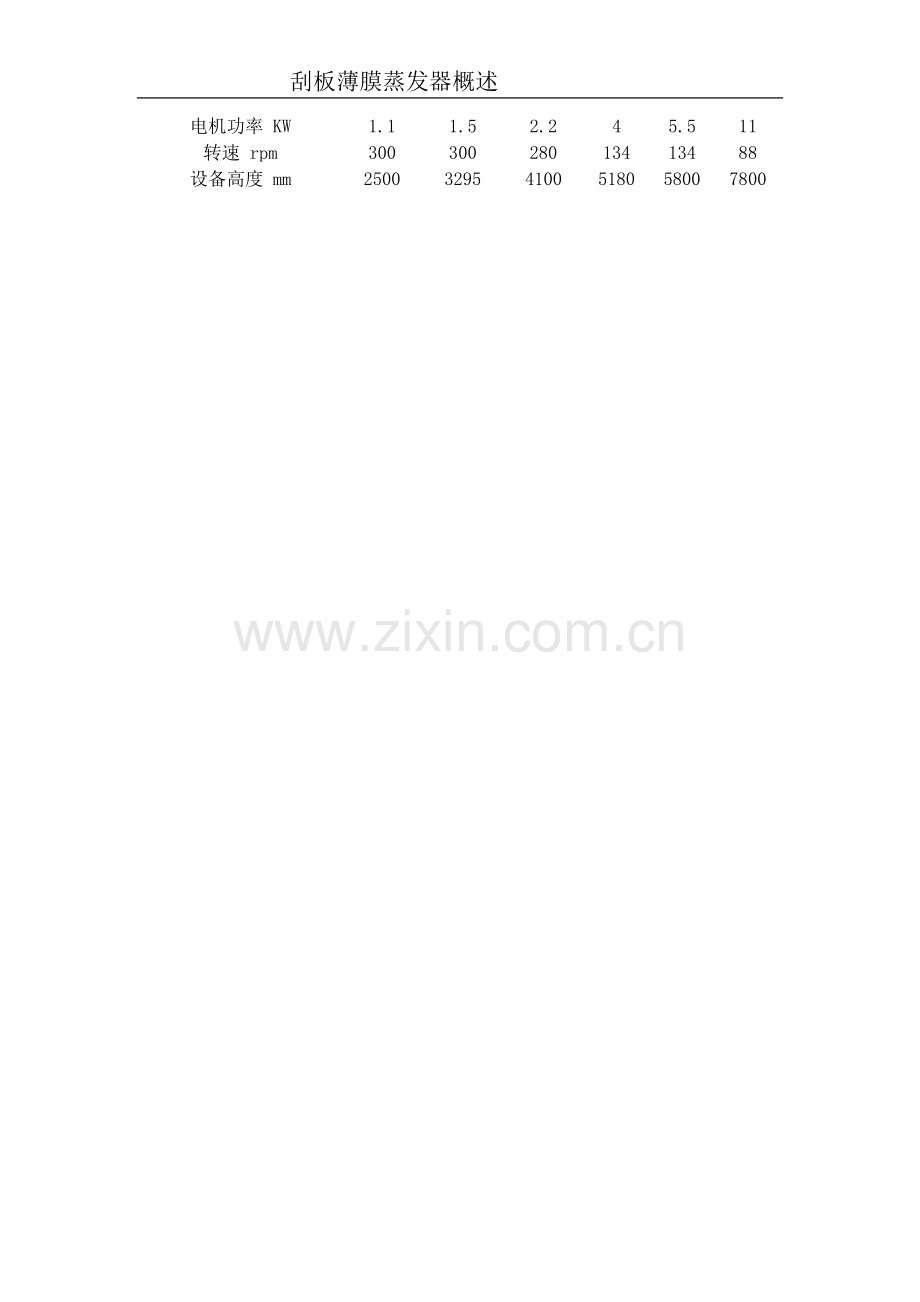

电机功率 KW
1.1
1.5
2.2
4
5.5
11
转速 rpm
300
300
280
134
134
88
设备高度 mm
2500
3295
4100
5180
5800
7800
