德宏州公安边防支队经济适临时用电施工专项方案.doc

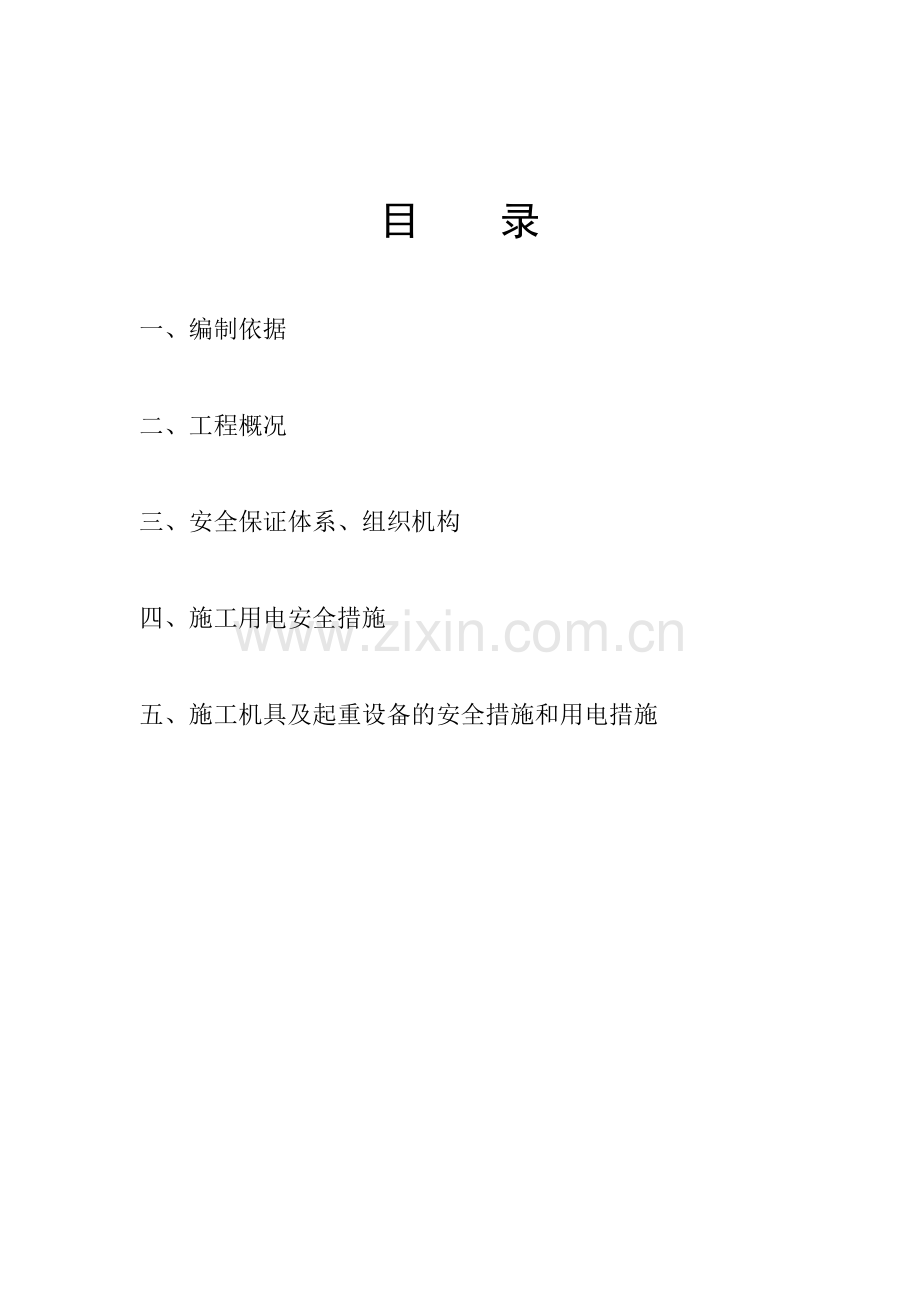

目 录

一、编制依据

二、工程概况

三、安全保证体系、组织机构

四、施工用电安全措施

五、施工机具及起重设备的安全措施和用电措施

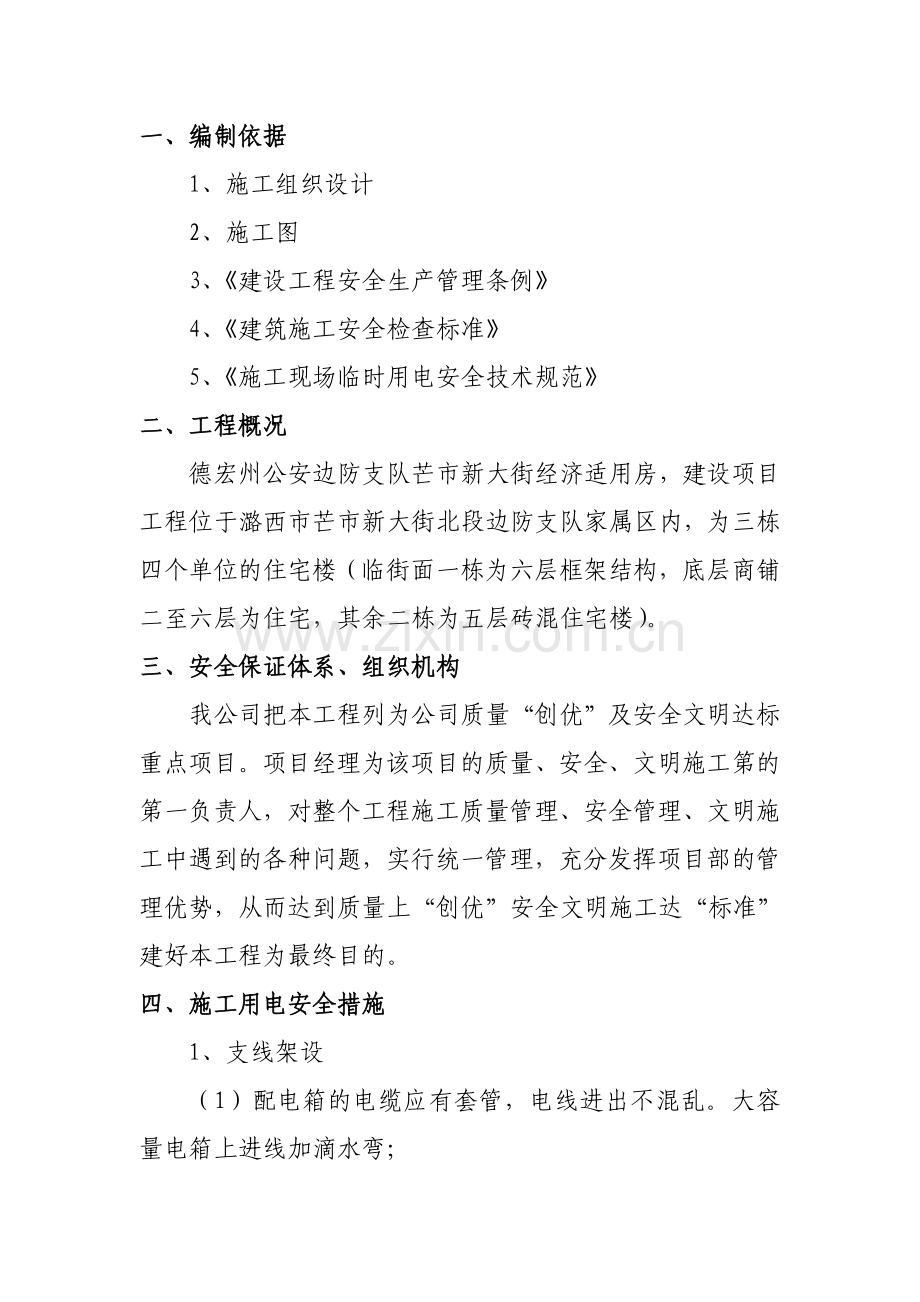

一、编制依据
1、施工组织设计
2、施工图
3、《建设工程安全生产管理条例》
4、《建筑施工安全检查标准》
5、《施工现场临时用电安全技术规范》
二、工程概况
德宏州公安边防支队芒市新大街经济适用房，建设项目工程位于潞西市芒市新大街北段边防支队家属区内，为三栋四个单位的住宅楼（临街面一栋为六层框架结构，底层商铺二至六层为住宅，其余二栋为五层砖混住宅楼）。
三、安全保证体系、组织机构
我公司把本工程列为公司质量“创优”及安全文明达标重点项目。项目经理为该项目的质量、安全、文明施工第的第一负责人，对整个工程施工质量管理、安全管理、文明施工中遇到的各种问题，实行统一管理，充分发挥项目部的管理优势，从而达到质量上“创优”安全文明施工达“标准”建好本工程为最终目的。
四、施工用电安全措施
1、支线架设
（1）配电箱的电缆应有套管，电线进出不混乱。大容量电箱上进线加滴水弯；
（2）支线绝缘好，无老化，破损和漏电；
（3）支线应沿墙或电杆架空敷设，并用绝缘子固定；
（4）过道电线可采用硬质护套管埋敷设地并作标记；
（5）室外线应用橡皮线架空，接头不受拉力并符合绝缘要求。
2、现场照明
（1）一般场所采用220伏电压。危险、潮湿场所和金属容器内的照明及手持照明灯具，应采用符合要求的安全电压；
（2）照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上；
（3）照明灯具的金属外壳必须接地或接零。单相架设线路内的照明开关箱必须装设漏电保护器；
（4）照明灯具，室外距离地面不得低于3m，室内距地面不得低于2.4m，碘钨灯固定架设保证安全。钠、铂、碘等金属卤化物灯具的安装高度宜在5m以上。灯线不得靠近灯具表面。
3、架空线
（1）架空线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树上或脚手架上；
（2）架空线应装设横担和绝缘子、其规格、线间距离、档距等应符合架空线路要求，其电杆板线离地2.5m以上应加绝缘子；
（3）架空线一般高地4米以上，机动车道为6米以上；
4、电箱（配电箱、开关箱）
（1）电箱应有门、锁、色标和统一编号；
（2）电箱内开关电器必须完整无损，接线正确。各类接触装置灵敏可靠，绝缘良好。无积灰、杂物，箱体不得歪斜；
（3）电箱安装高度绝缘材料等均应符合规定；
（4）电箱内应设置漏电保护器，选用合理的额定漏电动作电流进行分极配合；
（5）配电箱应设总熔丝、分熔丝，分开关。零相地排列整齐全。动力和照明分别设置；
（6）配电箱的开关电器应与配电线或开关箱——对应配合，作为分路设置，以确保专路专控；总开亲电器与分路开关电器的额定值、动作整定相适应。保险丝应和用电设备的实际负荷相匹配；
（7）金属外壳配电箱应作接地或接零保护；
（8）开关箱与用电设备实行一机一闸保险；
（9）同一移动开关箱严禁配有380V和200V两种电压等级。
5、接地接零
（1）接地体可用角钢、圆钢或钢管，但不得用螺纹纲，其截面不小于48m2，一组2根接地体之间间距不小于2.5m，入土深度不小于2m，接地电阻应符合规定；
（2）橡皮线中黑色或绿/黄双色线作为接地线。与电气设备相连接的接地或接零线截面最小不能低于2.5mm2多股芯线；掌上型用电设备应采用不小于1.5mm2的多股铜芯线；
（3）配电间必须符合“四防一通”的要求；
（4）配电箱重复接地，必须从地下引入。
6、变配电装置
（1）高压露天变压路的面积应不小于3m×3m围墙高度不低于3.5m，内地平整无杂草，金属门应向外开启并接地，配有安全警告标牌，室外有散水坡；
（2）配电间面积应不小于3m×3m，单列配电柜（板）信道；正面不小于1.5m,侧面不小于1m，背面不小于0.8m；双列配电柜正面不小于2m；
（3）变配电间应有安全防护用品和消防器材，并有各类警告标牌，开关应有编号及用途标记，保持室内清洁无杂物。
五、施工机具及起重设备的安全措施和安全用电措施。
1、塔吊
（1）塔吊应按规定单独安装接地保护和避雷。
（2）塔吊笼各停靠层的运输信道应平整牢固，出入口的栏杆应安全可靠。
（3）限速器、制动器等安全装置必须由专人管理，并按规定进行调试检查，保持灵敏可靠。
（4）必须由经考核取证后的专职塔吊司机操作。
（5）塔吊每班首次运行时，应空载及满载试运行，将吊物升高地面1米左右停车，检查制动器灵敏性，确认正常后方可投入运行。
（6）塔吊载物时应载荷均匀分布，严禁超载使用，严禁吊运载超长对象。
（7）应严格控制载运重量，在无平衡时（如安装及拆卸时），其载重量应折减50%。
（8）塔吊运行至最上层和最下层时仍要操纵按组，严禁以行程限位开关自动碰撞的方法停车。
（9）当塔吊未切断总早源开关前，司机不能离开操作岗位。作业后，将塔吊降到底层，各控制开关扳至零位，切断电源，锁好门箱和梯门。
（10）风力达6级以上停止使用，并将吊笼降到底层。
（11）多层施工交叉作业，同时使用塔吊时，要明确联络信号。
（12）塔吊安装完毕正式投入使用前，由公司动力部负责组织验收。
（13）各停靠层信道口处，应安装栏杆或安全门。其它周边各处，应用栏杆和立网等材料封闭。
2、中小型机具
（1）搅拌机及砂浆机
A、必须搭设防而操作棚，机体架设安装坚实平稳；
B、各类离合器、制动器、钢丝绳、防护罩必须安全可靠有效；
C、操作人员应持证上岗操作；
D、须有良好的单独接地，接地电阻应符合规定；
E、搅拌机操作杆必须装有保险装置，进料斗应有挂钩链；
F、搅拌机拉铲必须使用安全电压。
（2）木工平（压）刨
A、露传动部位必须装有防护装置；
B、刨面必须有靠山；
C、平刨刀刃处必须护手防护装置；
D、须设有刀口回弹装置；
E、必须单独接地或接零保护，并安装漏电保护器。
（3）木工圆锯
A、传动部位必须有可靠的防护罩和安全防护档板及月牙罩；
B、圆锯要规口刀（分料器）；
C、操作必须使用单向电动开关；
D、要有良好的接地保护，并安装漏电保护器。
（4）手持电动机具
A、必须单独安装漏电保护器；
B、防护罩壳齐全有效；
C、外壳须有效接地；
D、橡皮电线不得破损；
（5）电焊机
A、有罩的防雨措施；
B、一、二次线（电焊、龙头）接线处应有齐全的防护罩，二次线应用线鼻子；
C、有良好的接地或接零保护；
D、配线不得乱拉乱搭，焊把绝缘良好。
（6）乙炔发生器
A、与明火距离应大于10m；
B、必须装有回火防止器；
C、就有保险链、防爆膜，保险装置必须灵敏可靠，使用合理。
（7）气瓶
A、各类气瓶应有明显色标和防震圈，并不得在露天曝晒；
B、乙炔气瓶与氧气瓶距离大于5m；
C、乙炔气瓶在使用时必须装回火防止器；
D、皮管应用夹头紧固；
E、操作人员应持有效证上岗操作。
（8）水泵
A、电源线不得破损；
B、有良好的接零保护装置；
C、应单独安装漏电保护器，灵敏可靠。
（9）接地与接零
A、电气设置的金属外壳必须与专用保护零线连接，专用保护零线应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出。
B、施工现场的电力系统严禁使用大地做零线，保护零线上不得装设开关和熔断器。
C、保护零线应单独敷设，不作它用，重复接地线应与保护零线相连接。
D、保护零线的截面应不小于工作零线的截面，同时满足机械强度要求；与电气设备相连接的保护零线的截面应为不小于2.5mm2的绝缘多股铜线；掌上型用电设备的保护零线应在绝缘良好的多股铜芯橡皮电缆内，其截面不小于1.5mm2。
E、保护零线的统一标志颜色为黄/绿双色线，在任何情况下，不准用作负荷线。
F、保护零线每一重复接地装置的接地电阻值应不大于10Ω；每一接地装置的接地应采用二根以上导线，在不同点与接地装置做电气连接。
G、工作零线和保护零线的各种连接应牢固可靠，螺栓坚固，平弹垫应齐全。
H、工作零线和保护零线和各种联机必须保证可靠的电气连接，应使用专用的零线端子板。若使用螺栓坚固时，必须采用镀锌件，且平弹垫齐全。
J、电气设备每个接零（接地）点，应以单独的接零（接地）线与接零（接地）端子板相连接，严禁在一个接零（接地）线上串接几个接地点。、
K、多股铜蕊线只有连接相应规格的铜蕊线鼻子或铰成圆圈上锡后，才能和螺栓连接。
（10）漏电保护器的合理选择
A、根据电气设备的环境要求及漏电保护器的动作参数选择；
B、漏电保护器的选有序符合国标GB 6829《漏电电流动作保护器》的要求。一般环境条件下的开关箱内的漏电保护器，其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于O.1S;
C、使用于腐蚀介质场所或金属构架上的或狭窄场所的（锅炉、金属容器、地沟、或管道内等）用电设备，如：潜水泵、潜水式钻孔机，夯土机械，Ⅱ类手持电动工具、平板振动器、地面抹光机、木工机械（平刨、电锯压刨等），其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于O.1s。
D、施工现场的临时照明特别是移动照明应装设单相漏电保护器，并同时做好接零保护；36V及以上用电设备或照明如工作环境干燥时可免装漏电保护器。
E、根据电气设备的供电方式选用漏电保护器；
F、单相220V电源供电的电气设备或现场照明，应选用二级二线漏电保护器；
G、三相三线式380V电源供电的电气设备好三角形接法的电机，应用三级三线式漏电保护器；
H、三相四线工380V电源供电的电气设备如用作线路配电或星形接法的电机，应选用四级四线式漏电保护器；
J、配电箱开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应用合理配合，使之具有分级分段保护功能。一般上一级漏电保护器的额定漏电动作电流，不小于下级漏电保护器的额定漏电动作电流或是所保护线路设备正常漏电电流的两倍，所选用的漏电保护器的额定电动作电流就不小于电气线路和设备的正常泄漏电流的最大值的两倍。
K、对搁置已久重新使用的漏电保护器应认真检查其特性，发现问题及时修理。

德宏州公安边防支队芒市大街经济适用房
工程施工临时用电

专
项
施
工
方
案

编 制：宋爱平、徐维恒、汪广云
审 核：余富光、林粤勇
审 定：赵加华、徐维普
批 准：于观华
编制单位：保山市建筑工程总公司
日 期：2006年8月20日
