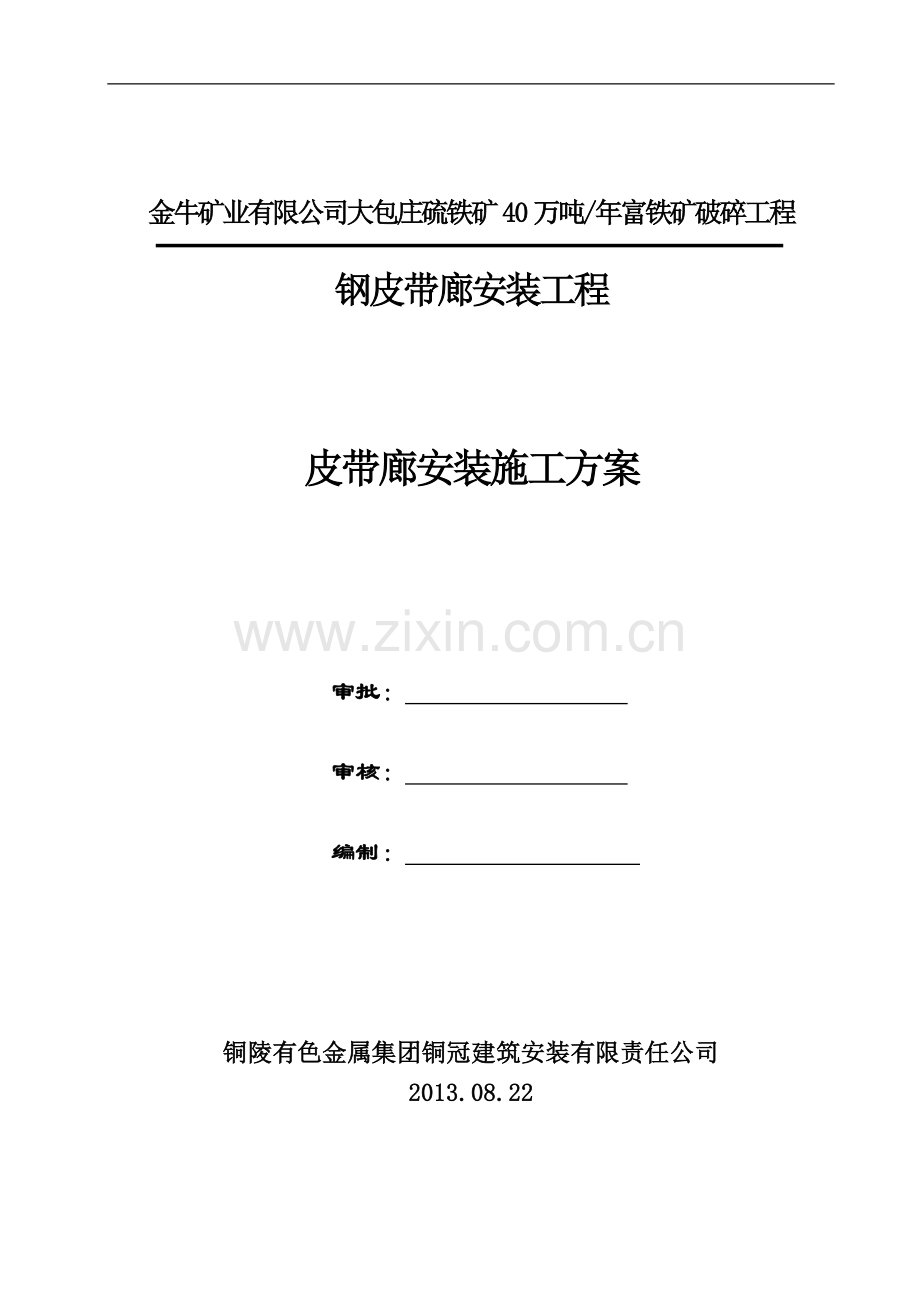

金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程

钢皮带廊安装工程

皮带廊安装施工方案

审批：

审核：

编制：

铜陵有色金属集团铜冠建筑安装有限责任公司
2013.08.22

目 录
一、 工程概况………………………………………………………………2
二、 施工方案编制依据……………………………………………………2
三、 施工准备………………………………………………………………2
四、 钢结构安装……………………………………………………………2
五、 质量保证措施…………………………………………………………6
六、 安全管理措施…………………………………………………………6
七、 环境与职业健康安全目标及保证措施………………………………6
八、 劳动力组织……………………………………………………………9
九、 工具材料计划…………………………………………………………10
十、 施工计划………………………………………………………………10

一、工程概况
本工程由金牛矿业有限公司开发建设，工程位于安徽省庐江县。金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程共有1#、2#、3#、4#等4条钢皮带廊，跨度分别为31.016米、51.6米、30米、30米，重量和两端高低差分别为：31吨和9.384米、56吨和6.445米、30吨和8.538米、30吨和8.273米。
本工程由云南金诚信力合矿山工程设计院有限公司设计。
二、施工方案编制依据
2.1《钢结构工程施工质量验收规范》GB50205
2.2《建筑钢结构焊接规范》JGJ81
2.3《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82
2.4《建筑工程施工质量验收统一标准》GB50300
2.5《建筑工程施工测量技术规范》GB50026
2.6金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程施工图
三、施工准备
3.1现场平面布置，见施工总平面布置图（详见附图）。
3.2安装准备
3.2.1建好现场大临设施，保证现场三通一平，按施工工期计划组织施工人员进场，对人员进行技术、安全交底，熟悉有关图纸及规范，组织起重工、吊车司机学习统一哨语、手式、旗语等。
3.2.2将吊装所需设备如吊车、汽车、电焊机、螺栓、扳手等备好，并对其进行检查检修，确保其能安全使用。
3.2.3对测量仪器、钢丝绳、千斤顶、卡环等进行检查，不合格不允许使用。
3.3技术准备
原则：安装程序必须保证结构形成稳定的空间体系，并不导致结构的永久变形。
四、钢皮带廊安装
由于该项目的皮带廊跨度大，场地狭小，加之皮带廊拼装、吊装场地要求较大，1#、3#、4#皮带廊倾角较大，都在16°左右。根据现场实际情况，准备均采用两台吊车进行抬吊。
4.1构件具体吊装顺序：
3#皮带廊安装 1#皮带廊安装 2#皮带廊安装
4#皮带廊安装
4.1.1 1#、3#、4#皮带廊钢廊架吊装
a:本工程1#、3#、4#皮带廊的重量、跨度相近，因此吊装均采用25吨和70吨吊车两端抬吊。在这3条皮带廊中，1#钢廊架跨度最大，重量最大，两端高差也最大，因此只要吊装机械和工具满足该钢廊架吊装需要即可。本工程1#钢廊架跨度31米，重量30吨，最高点为13米，起吊高度为15米；最低点为4米，起吊高度为9米。
吊装示意图
经查吊车性能参数表，30吨吊车工作半径6米时，起吊高度为10米时，可以吊起16吨货物；50吨吊车工作半径为8米时，起吊高度16米时，可以吊起15.75吨重物。只要满足构件吊起后货物不碰撞起重臂即可，即下图中的X>2米。
在低端：X/7=4/10,则X=2.8>2米，故满足要求。
在高端：X/8=4/15，则X=2.13>2米，故满足要求。
因此，选择30吨和50吨吊车抬吊1#、3#、4#钢皮带廊是可行的。
b:吊装用钢丝绳
1#钢廊架中31吨，因此F1=F2=0.5G=15.5t。
则每根钢丝绳受到的拉力为：
4Fsin60°＝F1,则F=15.5×9.8/4 sin60°＝43.8kN
经查φ24钢丝绳（6×37+IWR，公称抗拉强度1770 N/mm2）的允许拉力为:[Fg]＝a×Fg/K＝0.82×325/5＝53.3kN>F（43.8kN），故选用φ24钢丝绳用于吊装满足要求。
同样道理，吊装1#钢皮带廊可以选用100吨、130吨吊车共同抬吊，选择φ32钢丝绳（6×37+IWR）。
4. 2安装工艺流程
基础验收 构件质量检验 钢柱安装 钢皮带廊安装 钢结构验收
4.3基础交接
4.3.1基础交接应符合下列规定
1）基础砼强度达到设计要求。
2）基础的轴线标志和标高基准点准确、齐全。
3）支承面地脚螺栓（锚栓）的允许偏差应符合下列要求
支承面地脚螺栓（锚栓）的允许偏差表
项 目

允许偏差
支 承 面
标 高
±3
水 平 度
L/1000
地脚螺栓（锚栓）
螺栓中心偏移
5
螺栓露出长度
+30
0
螺纹长度
+30
0
4.3.2根据土建交付的工作面，对照经业主、监理签字认可的资料，按施工图纸要求，对安装位置进行复测、检查、核实。
4.3.3经检查达到有关规定要求后，方可进行交接，交接后可进行钢构件安装。
4.4安装
4.4.1钢柱安装
钢柱吊装前将四根钢柱连接成井字架，钢柱见连接梁安装完成后，在柱端部再用型钢连接，确保钢柱构成的井字架在吊装时不会发生变形。
柱子吊装选用25吨 汽车吊吊装，采用四点垂直吊法，吊点设在井字架的四个柱头，起吊柱时对准柱基十字线，缓缓吊入柱基杯口基础内，就位后先调整钢柱柱底标高，再调整钢柱纵横轴线位移，最后调整垂直度，用灌浆料二次灌浆。
柱吊装当柱脚面高出200mm左右后，操作人员扶好柱子对准，然后慢慢放绳，当柱脚接近杯口基础底部(约3~5cm)时刹住车，对准底部轴线，先对小面中线，再对大面轴线，保证平面位置的准确性，用经纬仪在大小面调整垂直度。当柱平面位置和垂直度校正好后，将柱用楔形铁将钢柱在杯口基础内固定牢固。及时浇灌浆料，浇注前将缝中杂物清除干净，并浇水湿润填满空隙后，再灌灌浆料灌浆。
4.5.2钢结构安装的允许偏差应符合下表规定。
钢柱安装允许偏差（mm）
项 目
允许偏差
备 注
柱脚底座中心线对定位轴线的偏移
5.0

柱基准点标高
有吊车梁的柱
+3.0
-5.0

无吊车梁的柱
+5.0
-8.0
挠曲矢高
H/100
15.0

柱轴线垂直度
单层柱
H≤10mm
H/1000

H＞10mm
H/1000，且不应大于25.0

五、质量保证措施
5.1坚持图纸自审、会审、技术交底、工艺交卡制度，坚持原材料质量检查制度。
5.2广泛开展QC小组活动，按PDCA循环顺序对制作质量进行预测，控制制安过程中的质量活动，消除质量隐患。
5.3各类人员采取挂牌上岗，明确各自的质量职责，现场设置专职质检员。
5.4加强设备管理和维修，使设备正常运转，保证安装质量。
5.5坚持三检（自检、互检、专检），一交接（工序交接制度），三按（施工图、规程规范、施工方案），三不放过（质量问题原因没找到不放过，质量事故责任者没受到教育不放过，质量问题没得到处理不放过）的原则，把不合格的产品消灭在未形成之前。
5.6安装过程中使用的计量器具应经过计量检验合格，并在有效期内使用。未经检验合格和检验过期的计量器具严禁使用。
5.7 高强螺栓连接应按交底扭矩系数进行。
六、安全管理措施
6.1安质部主管安全，现场设置专职安全员。所有工作人员必须正确穿戴使用劳保用品。
6.2高处作业安装安全绳，悬挂各种安全示牌。其操作人员要佩戴安全带，并确保高挂低用。
6.3注意对原有设备、管道的保护工进场前进行安全教育，坚持每天班前会制度。
6.4各工种严格遵守各自的安全操，现场使用的机械设备、电器设备应定期检查，保证正常运转，确保安全。吊车司机应严格服从指挥。
6.5起重设备、机具、钢丝绳应勤检查，有安全隐患的不能使用。
6.6施工现场要有灭火器等应急措施。
6.7每天下班前，做到“工完料清”，清除现场垃圾，消灭火种，文明施工。
6.8对易燃易爆物品，专人负责管理，设置专门氧气库、乙炔库、油漆库，对废油漆桶、油漆刷等易造成环境污染的废物及时回收，集中摆放，统一处理。
6.9 构件吊装时，吊车起吊半径内禁止有行人。吊物下面不得有人停留。
6.10 用电设备及电闸刀箱应装漏电保护器。
七、环境与职业健康安全目标及保证措施
7.1管理方针:
质量第一，创造精品；保护环境，关爱生命；科学发展，持续改进。
质量目标:
单位工程竣工一次验收合格率100%，顾客满意率85%以上。
环境目标:
重大环境因素控制率100%；减少生产施工作业区粉尘和油漆污染；施工现场余料堆放费杂物分区堆放，加强管理；节水节点节能；防止生产车间、施工现场火灾的发生。
职业健康安全管理目标:
杜绝因公死亡、重伤事故、千人负伤率控制在千分之七以内、重大和A级危险源的监控率达100%。劳保用品发放率100%，使用率达100%。
1.2组织机构与职责
（1） 组织机构
项目经理

技术负责人 施工负责人

综 合 部 生 产 部 技 术 部 商 务 部 项 目 部 安 质 部

钢构制作安装 土建施工队 安装专业施工队
1.3、重要环境因素、重大风险及控制措施计划；
详见危险源辨识、风险评价及风险控制措施清单。
1.4、环境、职业健康安全保证措施
1 、组织保证措施

（1） 现场成立组织机构，各负其责。

组长：项目经理

副组长：技术负责人

安全员
质检员
技术员
施工员

（2） 定期召开安全生产会议，进行岗前安全教育等。
2、 技术保证措施
（1） 施工用电安全措施
A 配电室要求“五防一通”,即防火、防水、防露、防雨、防水、动物,通风良好,保持干燥,门向外开配锁；
B 要求使用三相五线制。做到三级保护；
C 现场一律使用标准电箱。工作零与保护零分开；
D 现场所有电源进出加设软、硬护套管；
E 电箱内的电器要求标明用途,保证一机一闸的使用；
F 熔丝与线路、用电设备的实际负荷应相匹配；
G 现场工地应配有必要的保护用品；
F 工地的线路架设应保证绝缘隔离良好；
G 要求应有用电安全标志牌；
H 电箱要能防雨、防砸。电箱操作位置应安排适当位置,以使操作方便,设门、设锁。
（2） 施工机械安全措施
A 现场机械安装位置须平整、坚实、稳固。并设置接零或接地；
1.5、文明施工保证措施
保证文明施工的技术措施
(1) 对进入现场的材料要堆放整齐，并要标识，以便更好的管理和施工中使用。
(2) 现场在施工的过程中产生的材料要及时的堆放整齐，并且要将好料和废料分开堆放，要标识。
(3) 施工现场要边施工边清扫，做到工完料尽场地清。
(5) 在职工的生活区内要配备相应的生活设施，保证生活区的清洁卫生。

八、劳动力组织
8.1组织机构
项目经理

技术负责人 项目副经理

综 合 部 生 产 部 技 术 部 商 务 部 项 目 部 安 质 部

钢构制作安装 土建施工队 安装专业施工队
8.2各种人员如下：
序 号
工 种
人 数
序 号
工 种
人 数
1
铆 工
10
2
电 工
10
3
起重工
10
4
普 工
20
5
电焊工
20
6
技术员
2
7
木工
15
8
瓦工
12
9
混泥土工
20
10
钳工
8

九、主要机具材料计划
序号
名 称
等级规格
单 位
数 量
1
汽车吊
130t/70t/50t/25/t
台
各1
2
平板拖车
50t
辆
2
3
电焊机
22kw
台
22
4
小解放
1.0t
台
1
5
扭矩扳手

把
4
6
角磨机
Φ150
台
6
7
手拉葫芦
5t
个
2
8
手拉葫芦
1t
个
2
9
钢卷尺
50m
把
2
10
钢卷尺
5m
把
20
11
大锤
14P
把
3
12
小锤
4P
把
6
13
白棕绳
Φ14
米
40
14
氧气、乙炔皮管

套
5
15
铁丝
10＃
kg
200
16
撬棒

根
5
17
砂轮片
Φ100
片
50
18
碗形钢丝刷
Φ100
片
50
19
枕木

根
50
20
活动扳手

把
10
十、进度计划

１０
