对讲机检测报告.doc

报告编号：2012-3-13-04
电话：
传真：
邮编：
地址：
第 7 页 共 7 页

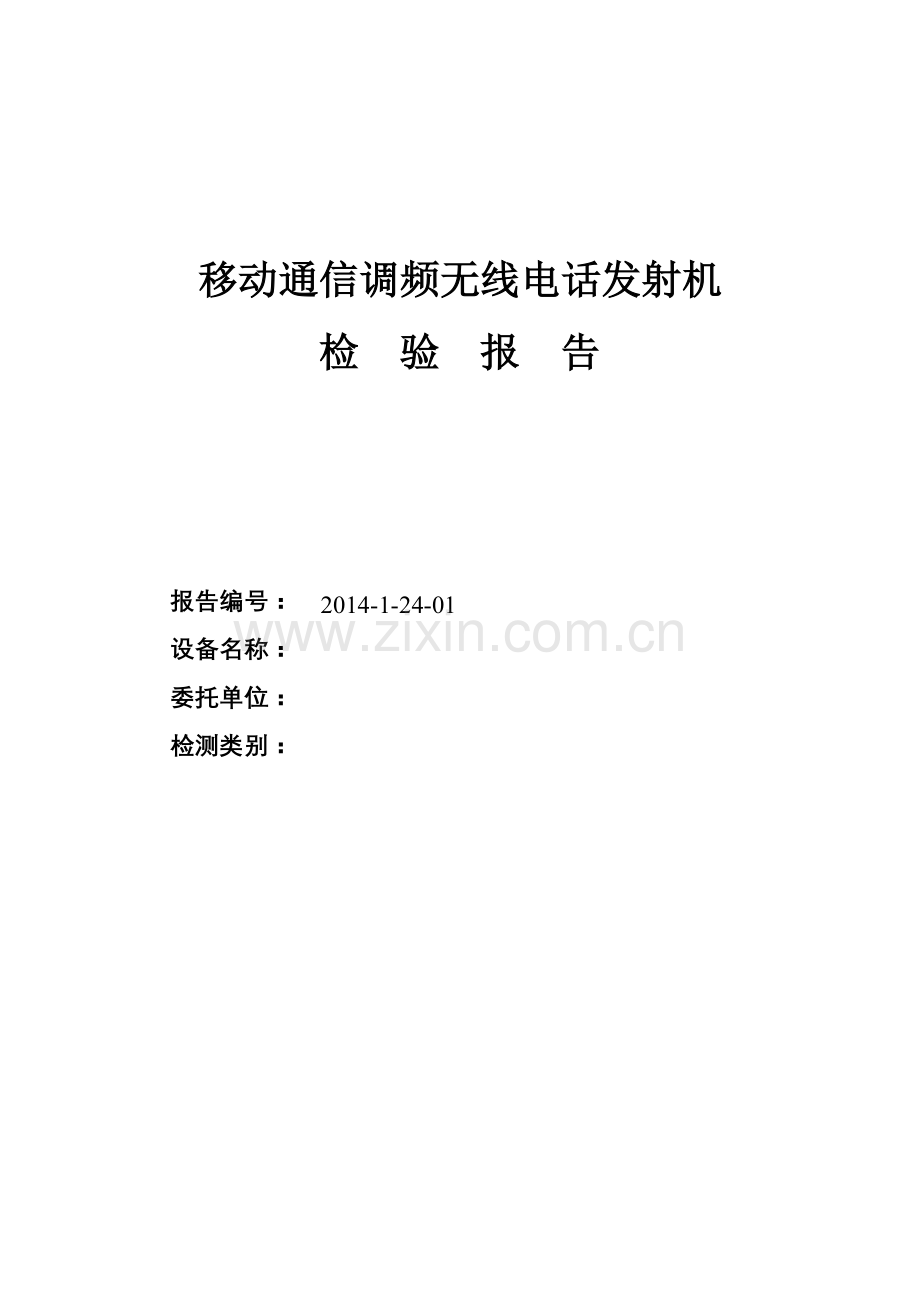

移动通信调频无线电话发射机
检 验 报 告

报告编号：
2014-1-24-01
设备名称：

委托单位：

检测类别：

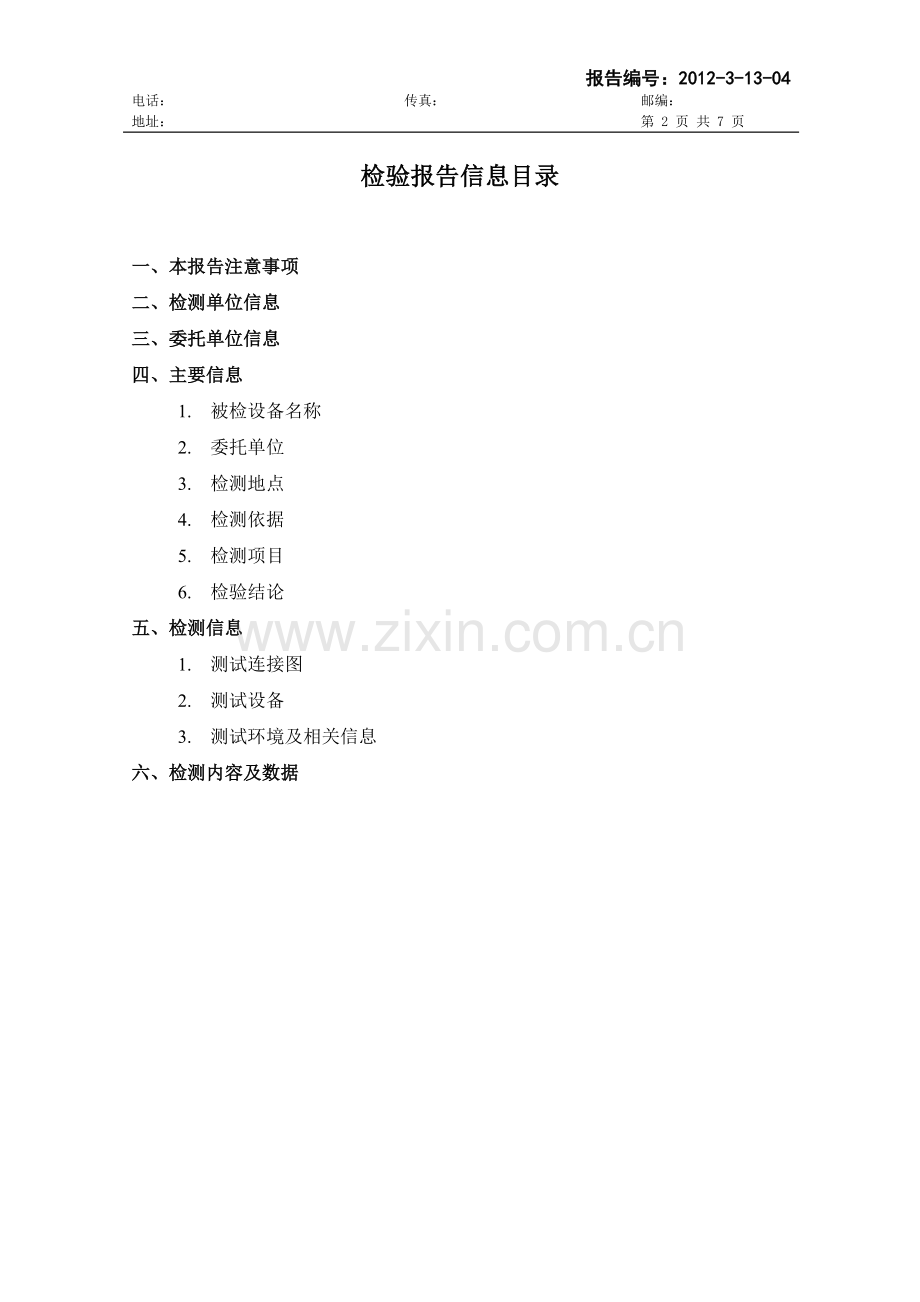

检验报告信息目录

一、本报告注意事项
二、检测单位信息
三、委托单位信息
四、主要信息
1. 被检设备名称
2. 委托单位
3. 检测地点
4. 检测依据
5. 检测项目
6. 检验结论
五、检测信息
1. 测试连接图
2. 测试设备
3. 测试环境及相关信息
六、检测内容及数据
一、本报告注意事项
1. 检验报告无设备“检验专用章”或检测单位公章无效。
2. 未经批准，不得全部或部分复制检验报告。
3. 复制报告未重新加盖“检验专用章”或检测单位公章无效。
4. 检验报告无批准、审核、检测人员签字无效。
5. 检验报告涂改无效。
6. 本检测结果仅对所检物品负责。
7. 对检验报告若有异议，请于收到报告之日起两个月内向检测单位提出。
二、检测单位信息
检测单位：
地 址：
邮政编码：
电 话：
传 真：
三、委托单位信息
委托单位：
地 址：
邮政编码：
电 话：
传 真：
四、主要信息
被检设备名称
移动通信调频无线电话发射机
委托单位

检测地点

检测依据
GB/T 12192-1990《移动通信调频无线电话发射机测量方法》
GB/T 15844.1-1995《移动通信调频无线电话机通用技术条件》
检测项目
输出载波功率、频率误差、调制灵敏度、音频失真、调制限制、邻道功率、占用带宽、杂散射频分量
检验结论
（检测专用章）

签发日期： 年 月 日

备注
设备输出功率值是在设备天线输出端所测值。

编写： 审核： 批准：
五、检测信息

1、测试连接图：

2、测试设备：
序号
设 备 名 称
数量
生 产 厂 商
校 准 日 期
1
频谱/信号分析仪
1
Agilent

2
任意波形发生器
1
Agilent

3
20dB/2W衰减器
1
——

3、测试环境及相关信息：
检测地点

东经
°′″
温度
℃
北纬
°′″
海拔
米
生产厂商

型 号

测试时间
2012年03月13日
出厂编号

测试人员

六、检测内容及数据

1、测试频率、信道间隔、设备类型、工作频段
测试频率
411
信道间隔
25kHz
设备类型
手持台
工作频段
400MHz

2、输出载波功率、频率误差、调制限制、占用带宽
测试指标
判定标准
实测值
判定结论
输出载波功率（W）
≤5
4.2
合格
频率误差（×10）
-7～7
0.1
合格
占用带宽（kHz）
≤16
14.2
合格
调制限制（kHz）
≤5
11.3
不合格

3、调制灵敏度和音频失真
测试指标
判定标准
实测值
判定结论
调制灵敏度(mV)

11.3

音频失真(%)
≤10
27.0
不合格

4、邻道功率
测试指标：邻道功率（dB）
偏置频率
判定标准
实测值
+/-25kHz

/
+/-50kHz
/
判定结论

5、杂散射频分量
测试指标：杂散射频分量（#）
测量频段
判定标准
分析带宽
实测值
判定结论
9kHz～150kHz
≤7.5
1kHz
-47.44
合格
150kHz～30MHz
≤7.5
10kHz
-46.76
合格
30MHz～Fc-1MHz
≤7.5
100kHz
-39.40
合格
Fc-1MHz～Fc-250kHz
≤7.5
10kHz
-39.30
合格
Fc-250kHz~ Fc-2.5 Ch
≤7.5
1kHz
-36.54
合格
Fc+2.5Ch~ Fc+250kHz
≤7.5
1kHz
-35.50
合格
Fc+250kHz~ Fc+1MHz
≤7.5
10kHz
-39.20
合格
Fc+1MHz~1GHz
≤7.5
100kHz
-37.97
合格
1GHz~6GHz
≤7.5
1MHz
-26.31
合格

# 当设备类型为基地台时单位为dB，其它为μW。
———————————————————————————————————————
以下无正文
