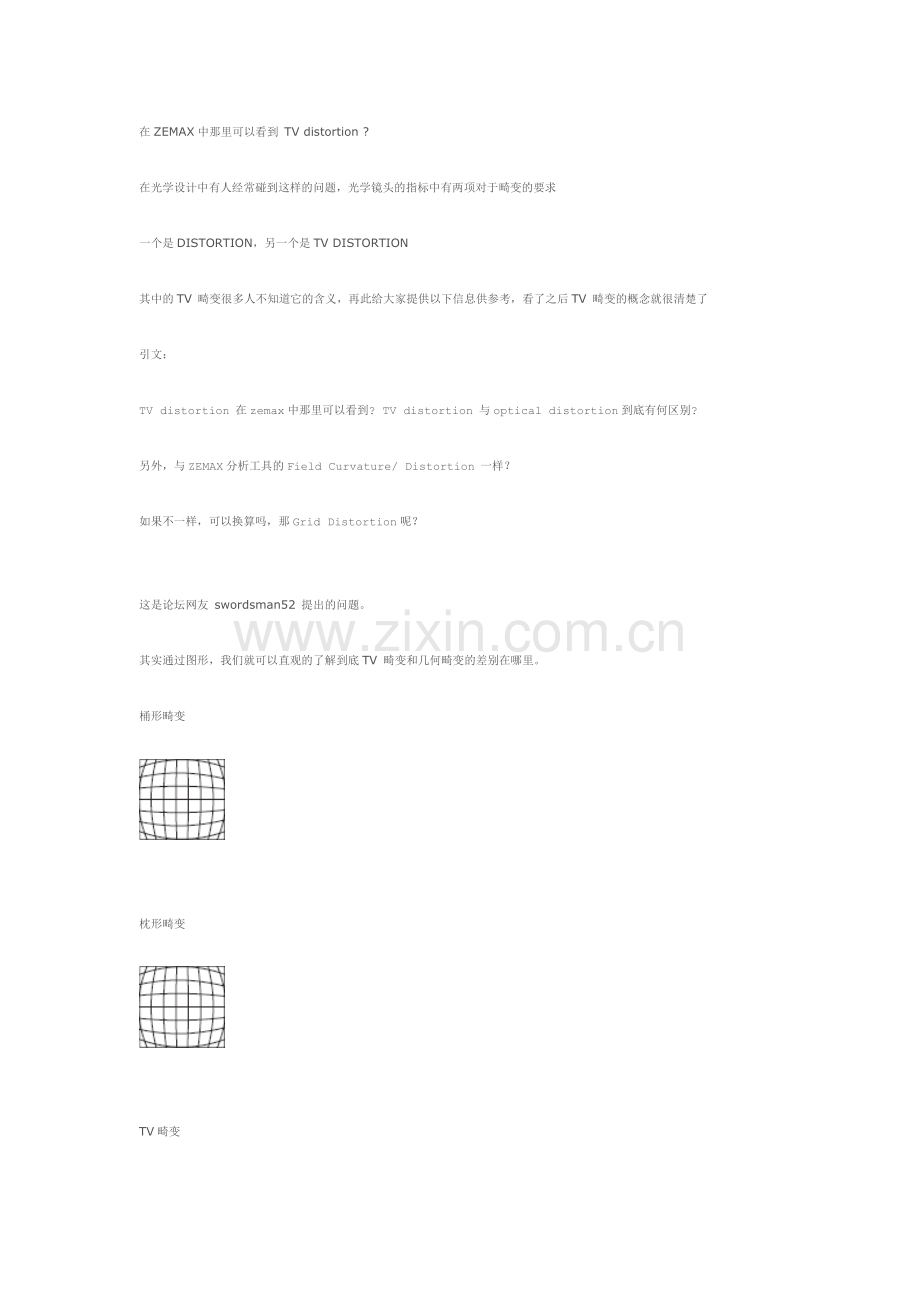

在ZEMAX中那里可以看到 TV distortion ?

在光学设计中有人经常碰到这样的问题，光学镜头的指标中有两项对于畸变的要求

一个是DISTORTION，另一个是TV DISTORTION

其中的TV 畸变很多人不知道它的含义，再此给大家提供以下信息供参考，看了之后TV 畸变的概念就很清楚了

引文：

TV distortion 在zemax中那里可以看到? TV distortion 与optical distortion到底有何区别?

另外，与ZEMAX分析工具的Field Curvature/ Distortion 一样？

如果不一样，可以换算吗，那Grid Distortion呢？

这是论坛网友 swordsman52 提出的问题。

其实通过图形，我们就可以直观的了解到底TV 畸变和几何畸变的差别在哪里。

桶形畸变

枕形畸变

TV畸变

计算公式 TV distortion (Dtv) = Δh/2h x 100 (%)

在ZEMAX 软件中，评价畸变我们可以选择使用Field Curvature/ Distortion

这种畸变看到的是指的是理想的F-THETA条件（理想成像）下的几何畸变，也就是相对于像高与入射角成正比做对比。

TV畸变是图像自身的变形，我们称之为调整后的畸变 Cal.F-THETA Distortion

因此我们需要在ZEMAX评价工具中选择使用 Cal.F-THETA Distortion

论坛原文：

http://www.opto-

欢迎加入讨论。
