全数字式按键电话总机工程说明书.doc

上传人:仙人****88 文档编号:9460357 上传时间:2025-03-27 格式:DOC 页数:7 大小:57.50KB 下载积分:10 金币
下载 相关 举报
全数字式按键电话总机工程说明书.doc_第1页
第1页 / 共7页
全数字式按键电话总机工程说明书.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述

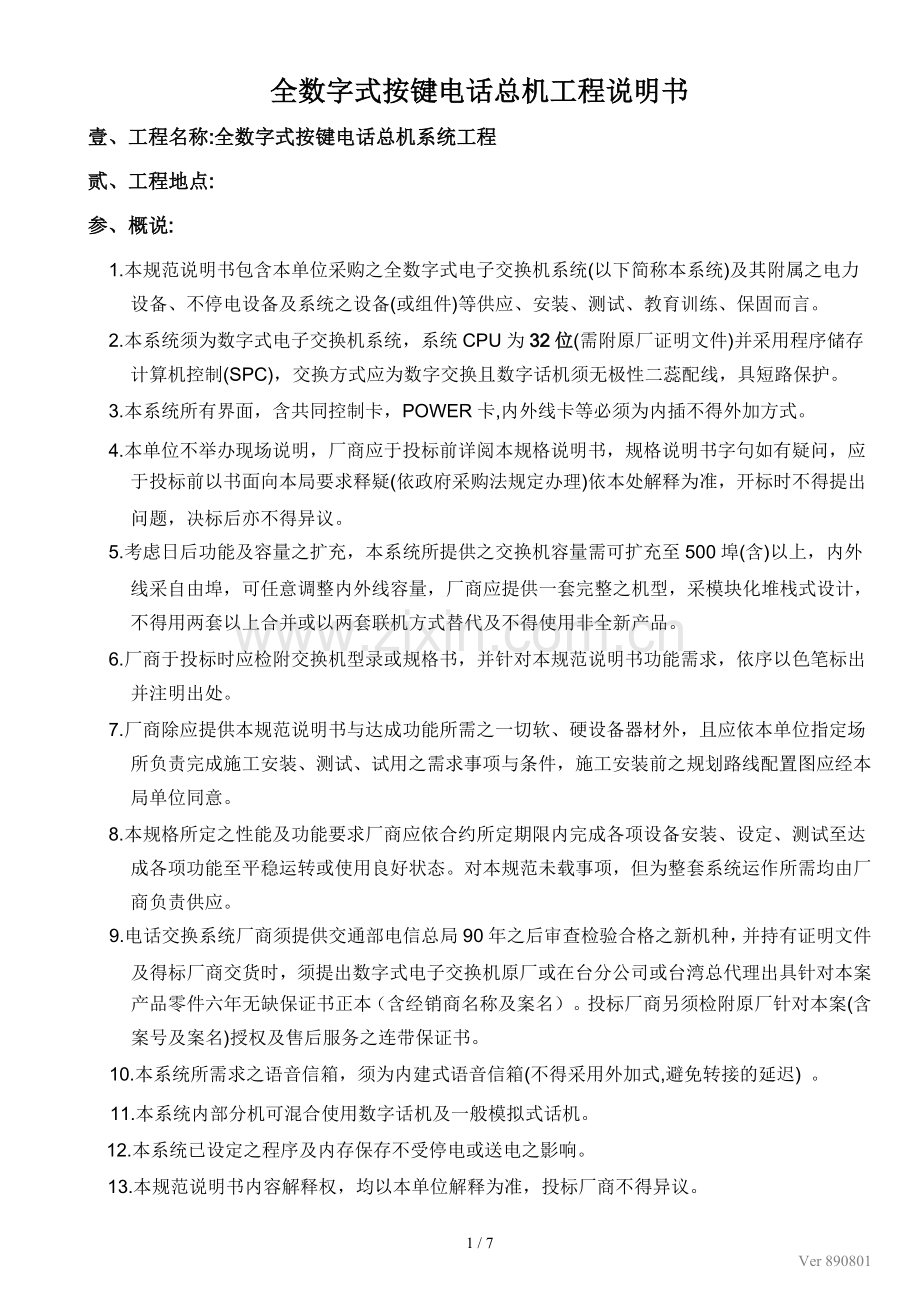

全数字式按键电话总机工程说明书 壹、工程名称:全数字式按键电话总机系统工程 贰、工程地点: 参、概说: 1. 本规范说明书包含本单位采购之全数字式电子交换机系统(以下简称本系统)及其附属之电力设备、不停电设备及系统之设备(或组件)等供应、安装、测试、教育训练、保固而言。 2. 本系统须为数字式电子交换机系统,系统CPU为32位(需附原厂证明文件)并采用程序储存计算机控制(SPC),交换方式应为数字交换且数字话机须无极性二蕊配线,具短路保护。 3. 本系统所有界面,含共同控制卡,POWER卡,内外线卡等必须为内插不得外加方式。 4. 本单位不举办现场说明,厂商应于投标前详阅本规格说明书,规格说明书字句如有疑问,应于投标前以书面向本局要求释疑(依政府采购法规定办理)依本处解释为准,开标时不得提出问题,决标后亦不得异议。 5. 考虑日后功能及容量之扩充,本系统所提供之交换机容量需可扩充至500埠(含)以上,内外线采自由埠,可任意调整内外线容量,厂商应提供一套完整之机型,采模块化堆栈式设计,不得用两套以上合并或以两套联机方式替代及不得使用非全新产品。 6. 厂商于投标时应检附交换机型录或规格书,并针对本规范说明书功能需求,依序以色笔标出并注明出处。 7. 厂商除应提供本规范说明书与达成功能所需之一切软、硬设备器材外,且应依本单位指定场所负责完成施工安装、测试、试用之需求事项与条件,施工安装前之规划路线配置图应经本局单位同意。 8. 本规格所定之性能及功能要求厂商应依合约所定期限内完成各项设备安装、设定、测试至达成各项功能至平稳运转或使用良好状态。对本规范未载事项,但为整套系统运作所需均由厂商负责供应。 9. 电话交换系统厂商须提供交通部电信总局90年之后审查检验合格之新机种,并持有证明文件及得标厂商交货时,须提出数字式电子交换机原厂或在台分公司或台湾总代理出具针对本案产品零件六年无缺保证书正本(含经销商名称及案名)。投标厂商另须检附原厂针对本案(含案号及案名)授权及售后服务之连带保证书。 10. 本系统所需求之语音信箱,须为内建式语音信箱(不得采用外加式,避免转接的延迟) 。 11. 本系统内部分机可混合使用数字话机及一般模拟式话机。 12. 本系统已设定之程序及内存保存不受停电或送电之影响。 13. 本规范说明书内容解释权,均以本单位解释为准,投标厂商不得异议。 肆、 系统说明: 1. 本交换机之CPU采用32位,交换网络应采用取”时间分割(TDM),博码调变(PCM)”数字技术设计而成,以提高声音之通信质量及便于数据传输。博码调变(PCM)之信号规格应符合国际电话电报咨询委员会(CCITT)制定之标准以便与电信局之数字网络连接。 2. 本交换机之控制方法为程序储存控制(SPC)方式,可以利用”维护管理台”设备修改指令程序以便更新或增减机能,电路板应采用插入式(plug-in)设计。 3. 可作遥控维护:可利用透过TCP/IP在远程利用计算机对系统作软件版本更新及装备检修等功能,以缩短维护时间增加时效。 4. 本交换机须具有T1、E1、ISDN之数字中继接口,T1及E1之接口须符合电信总局之规定具自动辨别之功能(并附检验证明文件),以便与电信业者之专线网络连接,可规划为语音及数据混合传送用途。 5. 交换机须具有内建式语音信箱功能,且留言时可对数字话机及模拟单机作点灯通知之功能,模拟单机点灯具有极性反转或高压点灯两者择一之设定选择。 6. 分机卡采用线路短路自动保护设计,无传统式保险丝,在各种因素不慎短路时自动跳脱故障排后即自动回复。 7. 本系统分机号码可自行设定2-6码混合使用,如董事长168,主管5888,值机员29。 8. 本系统程序不因停电或受噪声干扰影响正常运作,当系统所有电源设备故障再复电时,系统可自动加载所有相关程序并恢复正常运转。 9. 可选购加装会议卡以执行会议功能,系统最少有3方会议5组以上,并可操作15方会议一组以上。 10. 系统允许同时3方对一部话机同时插话。 11. 系统须能提供1000组(含)以上简码拨号。 伍、 设备需求: 1. 全数字式电话交换机壹套。(最大需可扩充至500门以上) 内含所有控制接口及实装容量如下: a. 外 线 回 路 : 门。 b. 数位内线回路 : 门。 c. 模拟分机回路 : 门。 2. 豪华屏幕型数字话机 台。- 3. 高级屏幕型数字话机 台。 4. 标准型数字话机 台。 5. 经济型数位话机 台。 6. 模拟话机 台。 7. 内建式语音信箱系统 1套(共 路,留言容量 小时以上)。 8. 不断电系统1套。(最少可供应系统运作8小时以上) 9. 系统按装测试乙式。 10. 线路布设工程乙式。(请自行至现场堪查) 11. 使用单位人员教育训练及维护人员简易维修教育。 12. 完整之系统数据及线路配置数据,并详细说明移交本单位维护人员。 陆、电气规格: 1. 工作电压:110V +/- 5%,50/60HZ 2. 环境条件:环境温度0°C ~ 45°C 3. 相对湿度:10 ~ 95 % 4. 充电电压:DC 48V 柒、功能说明: 1、 系统及分机功能: 1. 多方会议通话功能(最少3方会议5组且可使用15方会议1组) 2. 自动经济路由设定(LCR) 3. 外线/内线来电显示(含单机) 4. Internet远程遥控程序设定 5. 电子短路保护装置 6. 来话记账(配合SMDR) 7. 内建式语音信箱,不占用分机或外线槽位 8. 外线电话号码显示 9. 系统速拨组别总计1000组 10. 设定的数据储存采用FLASH内存,永久储存免电池 11. 系统程序话中设定 12. 内/外线响铃音频设定,内外线不同振铃音,响铃频率设定(8种) 13. 分机密码设定与解除 14. 数字式受话音量调整 15. 内线来话英文姓名显示 16. 英文名字拨号 17. 环境监听/婴儿房监听 2、 豪华型数字显示型话机 1. 大型LCD 4行屏幕/中文繁体显示,最少2种语言显示可供话机自由设定选择。 2. 数字话机显示灯号最少有20个双色可程序功能键等供使用,另有10个弹性双色 可程序功能键(出厂值为设定/储存/速拨/会议/留言/麦克/喇叭等)仍可设定为内/ 外线等功能使用,且尚有转接、保留、重拨、及音量调整等固定功能键。 3. 可在话机内加装无线耳机卡以使用无线耳机功能。 4. 免持听筒对讲功能:内外线均可免持听筒对讲。 5. 外线或内线忙线可输入代码,待分机通话结束后,自动呼叫通知。 6. 8种振铃音选择,内/外线可分别设定不同之振铃音。 7. 操作外线键时可显示外线号码,方便外线号码查询。 8. 液晶显示屏可显示日期、时间、使用外线、拨出电话号码,并可折迭或可调整高 度以达最佳视角。 3、 高级型数字显示型话机 1. 大型LCD 4行屏幕/中文繁体显示,最少2种语言显示可供话机自由设定选择。 2. 数字话机显示灯号最少有20个双色可程序功能键等供使用,另有10个弹性双色 可程序功能键(出厂值为设定/储存/速拨/会议/留言/麦克/喇叭等)仍可设定为内/ 外线等功能使用,且尚有转接、保留、重拨、及音量调整等固定功能键。 3. 外线或内线忙线可输入代码,待分机通话结束后,自动呼叫通知。 4. 8种振铃音选择,内/外线可分别设定不同之振铃音。 5. 操作外线键时可显示外线号码,方便外线号码查询。 6. 液晶显示屏可显示日期、时间、使用外线、拨出电话号码,并可折迭或可调整高 度以达最佳视角。 4、 数字标准型话机 1. 数字话机显示灯号最少有20个双色可程序功能键等供使用,另有5个弹性双色 可程序功能键(出厂值为速拨/会议/留言/麦克/喇叭等)仍可设定为内/外线等功 能使用,且尚有设定、储存、转接、保留、重拨、及音量调整等固定功能键。 2. 外线或内线忙线可输入代码,待分机通话结束后,自动呼叫通知。 3. 8种振铃音选择,内/外线可分别设定不同之振铃音。 4. 操作外线键时可显示外线号码,方便外线号码查询。 5、 模拟按钮式话机 1. 按钮式话机须能与交换机性能相符,并可操作分机服务机能。 2. 须能提供高压式留言指示灯,不可采用专属设计规格造成话机替代困难。 3. 提供振铃指示灯。 4. 具转接及重拨键。 5. 具免持听筒拨号功能。 捌、语音自动转接暨信箱系统: 1.自动总机功能: 1.1系统可依单位上下课班及午休等模式,在不同的时段,宣告不同的接待语。 1.2单位若遇有较特殊之状况,如台风、学校非常态之国定假日等,可录制问 候语,透过此功能向来电者宣告。 1.3俱查询宣告可让来电者迅速得知单位各处室之部门代码或分机号码。 1.4可依学校业务需求或服务项目,而录制不同的咨询语句,如单位地址、上 下班时间等。 1.5可在每一群组或部门内设立助理分机,当电话转接忙线或无人接听时可由 助理分机接听。 1.6系统可提供部门服务,将欲洽某特定部门之来电,直接送至该部门,而不 会干扰到不相关部门。 1.7特殊分机可设电话过滤功能,先由指定之秘书或分机代接,再由主管决定 是否接听此电话。 1.8可依单位上、下班及午休之不同时间,而转接至不同总机号码,可设定多 达8支的助理总机。 2. 语音信箱功能: 2.1来电者可于分机忙线中或无人应答时,直接留言于信箱中。 2.2信箱主人可以录制个人问候语,当电话无人接听时,信箱即会启动此段问 候语。 2.3每个信箱皆有密码保护,隐私性高。 2.4信箱内有留言时,系统需能点亮话机上的留言灯;听完留言后,系统亦会 以同样方式熄灭话机上的留言灯。 2.5 信箱可供留话总时数最少为15小时,并可依不同需求扩充。 2.6信箱主人可以录制忙线状态个人问候语,当电话忙线时,信箱会启动此段问候语。 玖、停电电池设备: 1. 交换机应使用系统内建式之不断电充电方式,停电后能立即供应交换机,不得造成通话中断底系统当机。 2. 采用封闭式免加水通信用蓄电池48V,具有防酸,防爆密封。 3. 电池容量须能在使整个系统在完全停电后维持八个小时以上运转。 拾、配线架及线材: 1.采压接式以打线工具进行压接,并具有防尘盖防止灰尘侵入。 2.室内采用0.5mm PE-PVC双包袱电话线 3.室外采用0.5mm PE-PE黑色包袱电话线,架空线则采用自持线。 4.材料需电信局审验合格。 拾壹、线路,训练及保固: 1.厂商负责提供免费教育训练包含中继台、分机操作及维护人员训练。 2.验收合格后由厂商出具保固书保固一年,保固期间内如因机器不良、材质不佳所引致 之故障,均由厂商免费负责修护或更换。 3.承商需提供系统之架装、操作说明书,并提供三天之维护检修集中训练。 拾贰、购领招标文件及图说日期: 采亲自购领,自民国 九十一年 月 日至 九十一年 月 日(上班时间),向__________领取。 拾参、开标日期及地点: 九十 年 月 日 时 分,在_____________当众开标。 拾肆、押标金: 投标厂商应按投标总额百分之五(含)以上,作为押标金,押标金应以公营行,库,本票 缴纳, 抬头开具(台北市县立__________________) 。 拾伍、投标厂商资格: 凡参加投标厂商须具有下列证照资格者。 1. 营利事业登记证(资本额在新台币壹佰万元以上) 。 2. 经济部公司执照。 3. 最近一期有效纳税证明。 4. 本机型为国内制造或进口产品,并经国内电信总局检验合格,并持有合格证明。 5. 无任何工程纠纷或遭受禁止投标之处分尚未解决者。 6. 投标厂商须持有原厂对本案所开立之授权证明书。 7. 标厂商时须附原厂中文正本型录供本单位审查。 8. 以上各点如有不足者皆以不合格论,该投标标单无效。 拾陆、交货安装期限: 合约生效日后____日内完成交货(含换装、安装及系统测试),施工期间不得影响本单位 原系统之正常运作。 拾柒、验收及保固: 1. 按本工程规范及合约办理,所有工程装备必须符合规定规格,性能及施工要求,同时 符合规范书列载之系统功能,规格及其应有功能发挥之配件与附属设备。 2. 报告完工之翌日起试机运转一星期后,一切正常后办理验收,验收合格后支付总结算 额百分之九十五的工程款,保留百分之五的工程款作为保固金,保固期限,自验收合 格日起一年。 3. 验收中发现不合规定或短缺情形,厂商应于十日内改善补正并另择期复验,复验仍未 改善补正者以复验第二日起,每逾一天罚款总价千分之三,如逾二十日仍未改善补正 则终止合约,退货并没收押标金 。 7 / 7 Ver 890801
