全国大学生电子设计大赛培训基础知识.pptx

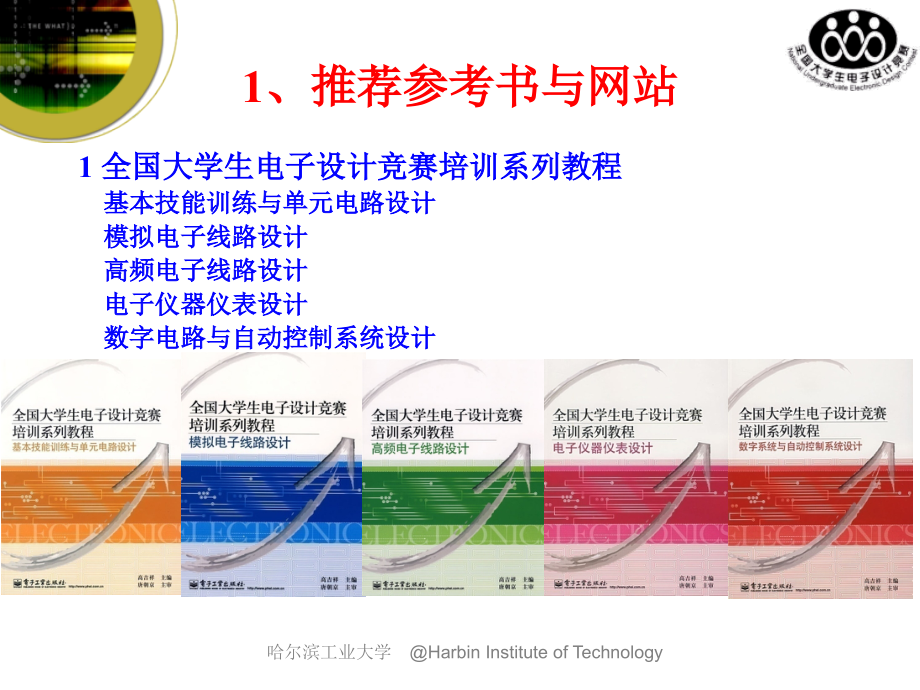

,哈尔滨工业大学,Harbin Institute of Technology,哈尔滨工业大学,Harbin Institute of Technology,主要内容,1,推荐参考书与网站,2,芯片的选择,3,竞赛前的准备工作,4,竞赛题目解析,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,1,全国大学生电子设计竞赛培训系列教程,基本技能训练与单元电路设计,模拟电子线路设计,高频电子线路设计,电子仪器仪表设计,数字电路与自动控制系统设计,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,2,全国大学生电子设计竞赛作品选编,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,3,电子技术,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,4,新编,MCS-51,单片机运用技术,张毅刚等,哈尔滨工业大学出版社,哈尔滨工业大学,Harbin Institute of Technology,5,可编程逻辑器件系统,建议做仪器仪表类和数电类的组学习。,1,、推荐参考书与网站,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,6,其他,C,语言,高频,微弱信号检测,电力电子技术,数字信号处理,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,电子竞赛,芯片手册,主要芯片厂家,www.maxim-,哈尔滨工业大学,Harbin Institute of Technology,1,、推荐参考书与网站,技术资料,哈尔滨工业大学,Harbin Institute of Technology,2,、芯片选择,查找前人的设计,尽量选用常用、便于购买的芯片,关键芯片（如单片机）要备用,哈尔滨工业大学,Harbin Institute of Technology,2,、芯片选择,常用处理器,单片机：,PIC,系列、,AVR,系列、,STC,系列,ARM,：,STM32F103,、,ARM7,CPLD,：,EPM1270,、,EPM7128,FPGA,：,EP2C5T144C8,、,EP2C8T144C8,、,EP2C8Q208C8,哈尔滨工业大学,Harbin Institute of Technology,2,、芯片选择,常用运算放大器,通用型：,OP07,、,LF356,、,NE5532,小信号放大：,OP37,、,AD797,比较器：,LM311,、,LM361,、,LM339,单电源：,LM358,、,AD8041,哈尔滨工业大学,Harbin Institute of Technology,历届考题分类,模电类：电源、放大器、信号源等,07,年：开关稳压电源、程控滤波器,09,年：光伏并网发电模拟装置、宽带直流放大器、电能收集充电器,高频类：无线电发射机、接收机，无线收发系统,07,年：无线识别装置,09,年：无线环境监测模拟装置,仪器仪表类：参数测试仪、示波器等,07,年：音频信号分析仪、数字示波器,09,年：数字幅频均衡的功率放大器,数电与自控类：数字电路、控制类,07,年：电动车跷跷板,09,年：声音导引系统,哈尔滨工业大学,Harbin Institute of Technology,3,、竞赛前的准备工作,1,单片机最小系统,MCU,、液晶显示、键盘、,AD,、,DA,、,IO,扩展等,处理器：,8051,、,C8051F,、,PIC,、,AVR,、,Freescale,、,ARM,、,DSP,、,FPGA,哈尔滨工业大学,Harbin Institute of Technology,3,、竞赛前的准备工作,2,实验最小电源板,+5V,、,15V,、,+3.3V,稳压芯片：,78xx,，,1117,等,过流保护、散热、纹波,反激电源；,哈尔滨工业大学,Harbin Institute of Technology,3,、竞赛前的准备工作,3,电源类,整流滤波、,PFC,校正、反激变换器、开关电源、变频电源、滤波器等,电压、电流检测、驱动电路设计、隔离设计、功率器件的选用、磁性元件设计、散热设计、闭环控制等,建议采用,16,位的单片机,(AD,、,PWM,、捕获,),，,哈尔滨工业大学,Harbin Institute of Technology,3,、竞赛前的准备工作,4,仪器仪表类及数电类,程控增益、各种运放电路、模拟滤波器、锁相环电路、乘法器电路、滞回比较器、液晶波形描绘、,AD,、,DA,、信号发生器、,verilog,（,VHDL,）语言等。,FFT,、数字滤波、,PID,，各种仪器原理。,此类题建议使用,32,位处理器，芯片选择很关键。,哈尔滨工业大学,Harbin Institute of Technology,3,、竞赛前的准备工作,5,控制类,寻线、蔽障、舵机控制、,PID,、称重、检测金属物、检测角度、光线等。,此类题建议使用带,PWM,输出的处理器，注意电源的设计、电机的选取。,准备车体，还要能够设计、制作一些基本的机械结构,3,、竞赛前的准备工作,6,报告准备,格式正规、标准，排版熟练,电路图清楚、规范（,visio,）,内容要全面，详略得当，围绕得分点下笔，常识性或无关紧要的内容尽量简述、省略,多用理论推导来论述（公式计算、波形）,哈尔滨工业大学,Harbin Institute of Technology,哈尔滨工业大学,Harbin Institute of Technology,4,、竞赛题目解析,明确做什么，运用什么知识,找到题目的难点所在,找到题目容易得分的地方,注意细节，仔细揣摩每个指标的含义，不懂的地方不要想当然，多请教老师,哈尔滨工业大学,Harbin Institute of Technology,谢谢大家,！,李彬彬,实验室：电机楼,30021,室,电 话：,13613615639,E_mail,：,libinbinhit,
