提升泵房潜水排污泵安装方案1.docx

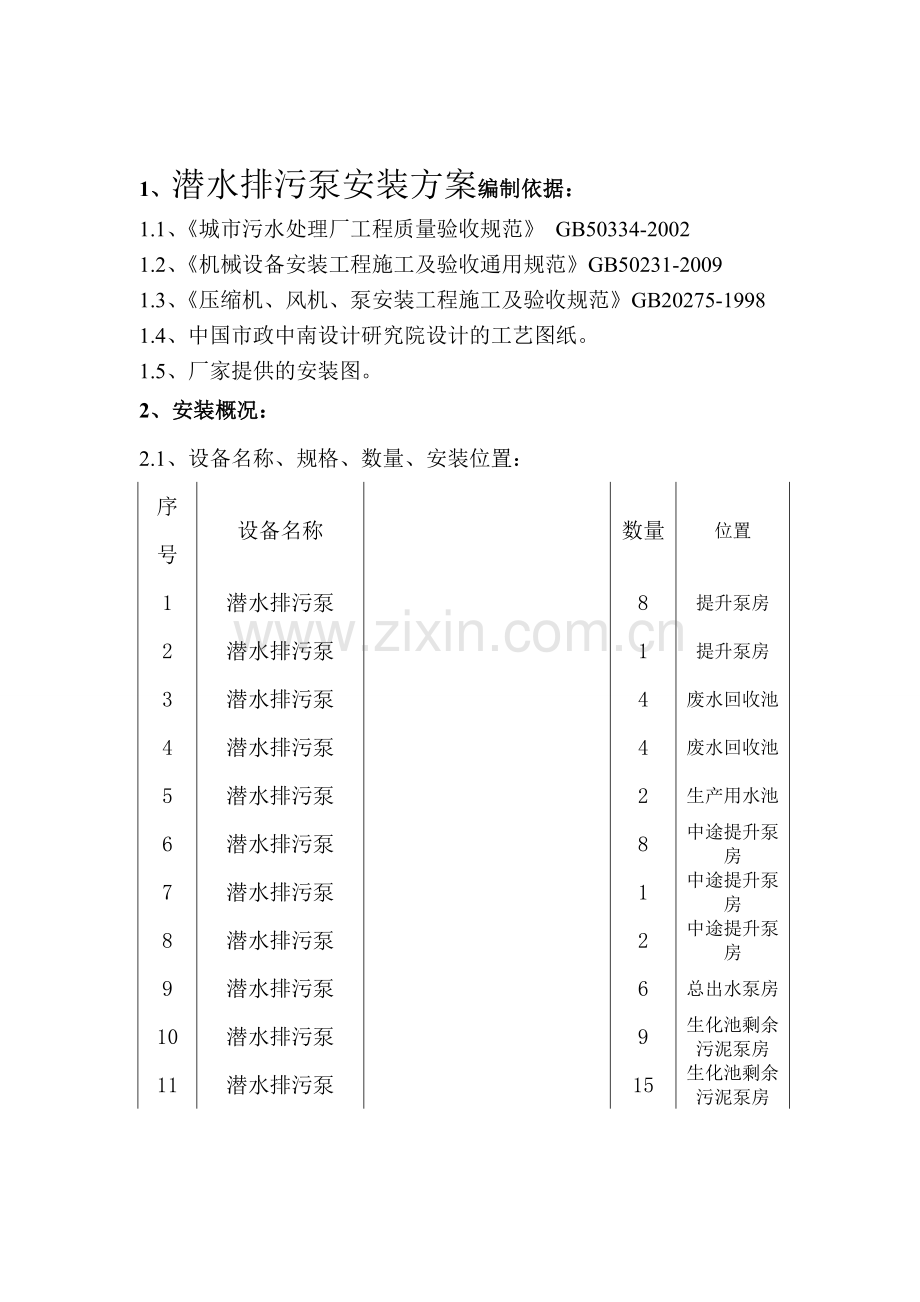

1、 潜水排污泵安装方案编制依据：
1.1、《城市污水处理厂工程质量验收规范》 GB50334-2002
1.2、《机械设备安装工程施工及验收通用规范》GB50231-2009
1.3、《压缩机、风机、泵安装工程施工及验收规范》GB20275-1998
1.4、中国市政中南设计研究院设计的工艺图纸。
1.5、厂家提供的安装图。
2、 安装概况：
2.1、设备名称、规格、数量、安装位置：
序号
设备名称

数量
位置
1
潜水排污泵

8
提升泵房
2
潜水排污泵

1
提升泵房
3
潜水排污泵

4
废水回收池
4
潜水排污泵

4
废水回收池
5
潜水排污泵

2
生产用水池
6
潜水排污泵

8
中途提升泵房
7
潜水排污泵

1
中途提升泵房
8
潜水排污泵

2
中途提升泵房
9
潜水排污泵

6
总出水泵房
10
潜水排污泵

9
生化池剩余污泥泵房
11
潜水排污泵

15
生化池剩余污泥泵房

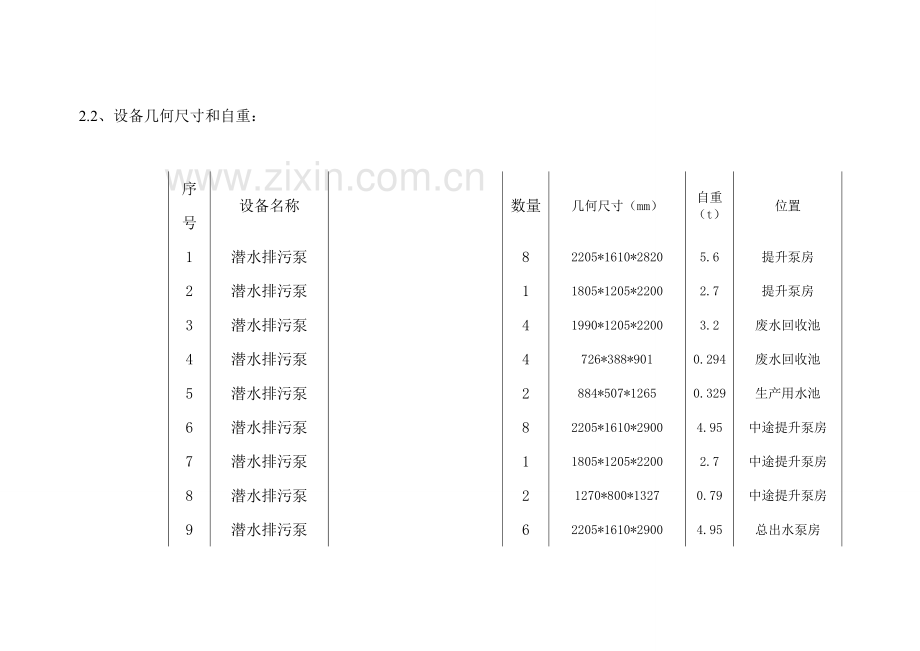

2.2、设备几何尺寸和自重：
序号
设备名称

数量
几何尺寸（mm）
自重（t）
位置
1
潜水排污泵

8
2205*1610*2820
5.6
提升泵房
2
潜水排污泵

1
1805*1205*2200
2.7
提升泵房
3
潜水排污泵

4
1990*1205*2200
3.2
废水回收池
4
潜水排污泵

4
726*388*901
0.294
废水回收池
5
潜水排污泵

2
884*507*1265
0.329
生产用水池
6
潜水排污泵

8
2205*1610*2900
4.95
中途提升泵房
7
潜水排污泵

1
1805*1205*2200
2.7
中途提升泵房
8
潜水排污泵

2
1270*800*1327
0.79
中途提升泵房
9
潜水排污泵

6
2205*1610*2900
4.95
总出水泵房
10
潜水排污泵

9
845*472*993
0.301
生化池剩余污泥泵房
11
潜水排污泵

15
1266*837*1435
1.01
生化池剩余污泥泵房

3、 设备的装卸、运输、吊装就位：
3.1、装卸车采用30吨汽车起重机，运输采用10t载重汽车。吊装作业要有起重工指挥，汽车起重机作业的地面要牢固，支腿下面要垫枕木。运输过程中，对载重汽车上的泵要固定，避免运输过程中互相碰撞。
3.2、提升泵房、中途提升泵房、生化池剩余污泥泵房带有上部结构的建筑物，采用在地面铺设钢管φ50,间距500mm，在钢管上铺设5cm厚木板，自室外铺设至室内起重机的下面，采用汽车起重机将水泵吊至木板上，然后用手拉葫芦牵引泵至室内起重机下面，将水泵吊运至安装位置。
3.3、废水回收池、生产用水池、总出水泵池无上部结构的构筑物，直接使用汽车起重机将泵吊装至安装位置。
5、 泵座检查验收：
5.1、检查泵座中心线是否和墙壁上出水管道的中心线是否一致。
5.2、检查泵座基础的表面高程是否和设计高程一致，误差是否在规范许可的范围内。
5.3、检查泵座基础表面的平整度是否在规范许可的范围内。
5.4、如果以上误差超出规范许可，则需要处理，直至合格。
6、安装方法：
6.1、首先根据规范的要求，检查基础的位置和高程，检查基础中心位置和出水管中心是否一致。
6.2、检查管道里面是否有杂物，如有杂物进行清理。
6.3安装鸭脚弯头，使用室内起重机或者手拉葫芦将鸭脚弯头就位，调平，鸭脚弯头的水流方向中心和出水管中心吻合。
6.4、紧固预埋螺栓。
6.5、根据厂方提供的图纸和设计院提供的图纸，画线找准导杆上部支架的位置，使用膨胀螺栓固定上部支架。固定支架之前，将导杆上下插入鸭脚弯头固定端和支架插头。调整好导杆的垂直度，紧固上部支架的螺栓。
6.6、使用室内起重机将泵缓缓将泵卡槽扣在导杆上，缓缓落下，最终浆泵和鸭脚弯头卡在一起，泵靠自重将泵出口法兰和鸭脚弯头法兰紧密的贴在一起。
6.6、质量验收标准：
序号
检查项目
允许偏差
使用工具
备注
1
鸭脚弯头水平度
1/1000
使用水平尺、塞尺

2
导杆垂直度
1/1000
使用线坠、卷尺

3
导杆对角线
＜5mm
使用尺量检查

4
导杆直度
＜2mm
拉线检查

5
导杆平行度
＜2mm
尺量检查

6
导杆平面度
＜2mm
尺量检查

6.7、潜水排污泵单机试车：
6.7.1、泵调试前应具备的条件
6.7.1.1、泵启动前必须检查润滑油位是否正常。
6.7.1.2、检查泵进出口仪表。
6.7.1.3、泵在启动前，必须保证泵内有液体存在，不允许泵内无液干转。
6.7.2、泵试运转操作程序
6.7.2.1、关闭出口管路上的闸阀及进出口压力表旋塞阀。
6.7.2.2、启动电机，打开出口压力表旋塞阀。
6.7.2.3、试运转合格后，关闭泵按如下顺序进行：
a 切断电源停止电机运转；
b 关闭出口压力表旋塞阀。
6.7.3、泵试运转过程应检查的内容
1、泵的消耗功率是否过大。
2、泵运转声音是否正常。
3、泵运转时有无震动。
4、轴承处是否过热，轴承处的温度升高不应超过环境温度350C，且极限温度不能高于750C。
6.7.4、泵试运转应注意的问题
6.7.4.1、泵的试运转应在泵生产厂家技术人员的指导下进行。
6.7.4.2、泵在试运转时，如出现异常情况须及时停止试运行，找出产生异常情况出现的原因并进行妥善处理，在征得生产厂家技术人员认可后方可继续进行试运转。
6.7.4.3、试运转时，应将泵的进口阀门开到全启状态，且试运转过程中严禁以进口阀门调整泵的流量。
6.7.4.4、严禁在泵内无水的情况下启动水泵检查电机转向。
6.7.4.5、不能使泵在出口阀未打开和泵所规定的小流量内长时间运行。
6.7.4.6、泵在启动前，必须检查电机的旋转方向是否正常。
7、安装工期：条件具备需要3周。
8、人力资源计划：

序号
工种名称
级别
数量
备注
1
起重工
中级
1

2
钳工
中级
1

3
电工
中级
1

4
普工

3

9、需用设备机具
序号
设备名称
规格
数量
备注
1
汽车起重机
30t
1

2
载重汽车
10t
1

3
手拉葫芦
2t
1

4
水准仪

1

5
水平尺

1

6
电钻
Φ20
1

7
线坠

1

10、安全要求：
10.1、吊装时，要有起重工指挥，安全人员在场。
10.2、运输时，对设备要加固，防止碰撞，避免设备变损伤。
10.3、就时，土建施工要退场，不能交叉作业。
10.4、对使用的临时电缆进行检查，破损的电缆要及时缠裹绝缘胶布，避免漏电。
10.5、吊装、运输、安装作业前，要进行班前安全教育。

附安装图：
1、中途提升泵房潜水排污泵安装图（CP3602-905-804,315KW)：
2、中途提升泵房泵（NP3400/735-870,125KW)

3、废水回收池（NP3171-181MI432,18.5KW)

4、废水回收池（NP3153.181SH273,15KW)

5、生产用水池（：

6、中途提升泵房（7、中途提升泵房泵（
