第四章 电路探秘
姓名 班级 学号
一、选择题（每空2分共40分）
1．下列同组物体在常温下属于导体的是 ( )
A．铅笔芯、铁丝、人体 B．海水、油、水银 C．塑料尺、硬币、大地 D．炭棒、陶瓷、玻璃
2．用塑料梳子梳头时会因为摩擦而起电，经检验塑料梳子所带的电荷为负电荷，则梳头时( )
A．塑料梳子失去一些电子 B．塑料梳子得到一些电子
C．头发得到一些电子 D．头发和梳子间没有电子转移
3．电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是( )
A．将2Ω的电阻和5Ω的电阻串联 B．将2Ω的电阻和10Ω的电阻串联
C．将5Ω电阻和40Ω的电阻并联 D．将10Ω电阻和40Ω的电阻并联
4．一根锰铜线的电阻为R，要使这根入电路的导线电阻变大，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线拉长后连人电路 D．将导线对折后连人电路
5．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是 ( )

6．关于图中的实物连接图，下列说法正确的是 ( )
A．L1和L2是串联 B．L1和L3是串联
C．L1、L2、L3是串联 D．L1、L2、L3是并联
7．如图所示电路中，开关S闭合后，电流表A和A1的示数分别是I和I1。I和I1的大小关系是（ ）
A．I>I1 B．I<I1
C．I=I1 D．无法确定
8．图8所示电路中，当滑动变阻器滑片P
向右移动时灯的亮度不变的是图 （ ）

9．电视遥控器的电源由两节干电池串联而成，电源电压是( )
A．3 V B．4V C．36V D．220V
10．教室里日光灯的连接方式是 ( )
A．全部串联 B．全部并联 C．两两串联 D．串联、并联都有

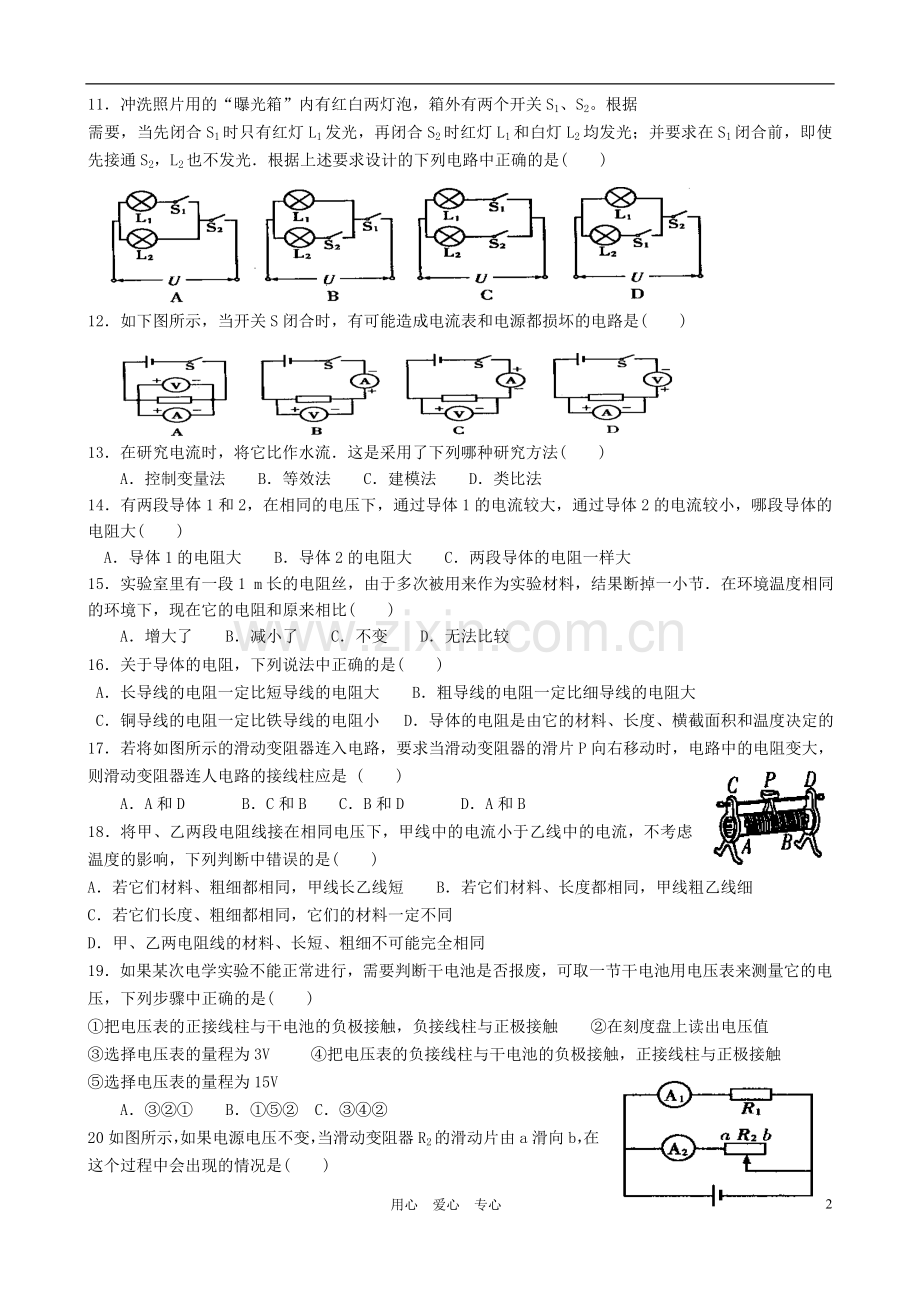

11．冲洗照片用的“曝光箱”内有红白两灯泡，箱外有两个开关S1、S2。根据
需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光．根据上述要求设计的下列电路中正确的是( )

12．如下图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是( )

13．在研究电流时，将它比作水流．这是采用了下列哪种研究方法( )
A．控制变量法 B．等效法 C．建模法 D．类比法
14．有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大( )
A．导体1的电阻大 B．导体2的电阻大 C．两段导体的电阻一样大
15．实验室里有一段1 m长的电阻丝，由于多次被用来作为实验材料，结果断掉一小节．在环境温度相同的环境下，现在它的电阻和原来相比( )
A．增大了 B．减小了 C．不变 D．无法比较
16．关于导体的电阻，下列说法中正确的是( )
A．长导线的电阻一定比短导线的电阻大 B．粗导线的电阻一定比细导线的电阻大
C．铜导线的电阻一定比铁导线的电阻小 D．导体的电阻是由它的材料、长度、横截面积和温度决定的
17．若将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向右移动时，电路中的电阻变大，则滑动变阻器连人电路的接线柱应是 ( )
A．A和D B．C和B C．B和D D．A和B
18．将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是( )
A．若它们材料、粗细都相同，甲线长乙线短 B．若它们材料、长度都相同，甲线粗乙线细
C．若它们长度、粗细都相同，它们的材料一定不同
D．甲、乙两电阻线的材料、长短、粗细不可能完全相同
19．如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是( )
①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触 ②在刻度盘上读出电压值
③选择电压表的量程为3V ④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触
⑤选择电压表的量程为15V
A．③②① B．①⑤② C．③④②
20如图所示，如果电源电压不变，当滑动变阻器R2的滑动片由a滑向b，在这个过程中会出现的情况是( )
A．电流表A1、A2示数都变小 B．电流表A1、A2示数都变大
C．电流表A1示数不变，A2示数变大 D．电流表A1示数不变，A2示数变小
二、填空题（每空1分共同40分）
21．自然科学中把_________电荷定向移动的方向规定为电流的方向．
22．当加在某导体两端的电压为8V时，通过导体的电流为0．5A，则该导体的电阻为________Ω；若加在该导体两端的电压增为12V，则该导体的电阻为_________Ω。
23．有以下5种物品：橡皮，纯净水，钢直尺，水银，塑料三角板．试把它们分成两类：
一类包括___________________，其特征为_____________________；
另一类包括_________________，其特征为_____________________。
24．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是_________(选填“导体”或“绝缘体”)，飘落到供电设备上会造成________(选填“断路”或“短路”)从而使供电系统瘫痪．
25．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是_________V，__________片是它的正极。
26．使用电压表测电压时，在不能预先估计被测电压的情况下，可以用_________法判断被测电压是否超过量程．
27．滑动变阻器是用电阻率较大的合金线制成的，其原理是通过改变合金线在电路中的___________来改变电阻的大小．
28．如图所示，把M、N跟废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数________(选填“变大”、“变小”或“不变”，下同)，这表明：温度升高，钨丝的电阻__________。
29．如图所示电路，闭合开关________和断开 开关时，
R1与R2串联；闭合开关 _______和断开开关______
时，R1与R2并联．
30．如图所示，已知两只灯泡L1和L2是串联，则在a、b、c三个电表中(电流表或电压表)，a是__________表，b是___________表，c是_________表．
31．如图所示，若只需L1发光，则用导线连接__________接线柱；若连接B、C接线柱，则灯L1、L2___________联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接．

32．如图所示，长短、粗细都相同的锰铜线AC和镍铬合金线BD，先后接入电路，接AC时电流表的示数大，这表明AC的电阻_________。两次实验电流表示数不同，说明导体的电阻与_____________有关．
33．在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，选择B、E导体进行对比，是为了研究导体电阻大小与___________是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和_______________。(填导体的代号)
导体代号
A
B
C
D
E
F
长度／m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积／mm2
1.2
0.8
1.0
0.6
0.8
1.0
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜

34．两个电阻阻值之比为R1:R2=1:5将它们串联接在电压为U的电路中，则R1、R2两瑞电压之比U1:U2= ,若将R1、R并联在相同电路中, R1、R两端电压之比U，1:U，2= .
35．两只电阻的阻值分别为24欧和16'欧,如果把它们并联后接在电路上时,电流之比是 ；电压之比是 。
36．两个电阻串联后接入电压为24伏的电源上时,测得电流为2.4安,若将这两个电阻并联后接入该电源上时,测得总电流为10安,则这两个电阻的阻值之比为 .
37．如图所示，电流表量程为0-0．6A-3A，电压表的量程为0-3V-15V，滑动变阻器的阻值为0～20欧，2节干电池(串联使用)，一个开关，还有若干导线，利用这些器材测一个电阻值为8欧左右的小灯泡的阻值。则(1)电流表与电压表应选用的量程分别是 。
(2)设计出实验电路图 。（画在左边方框内）
(3)根据电路图连接实物图。

三. 计算分析题（20分）
38.如图所示的电路中,当电源电压为4伏时,电压表的示数为1伏;当电源电压增至6伏时,电流表的示数为0.5安,求电阻R1、R2的阻值.

39.如图所示的电路中,定值电阻R1=40欧,R2为滑动变阻器,要求通过R1的电流在0.05安～0.25安的范围内变化,问:
(1) 电路两端的电压U最小应为多少?
(2) 滑动变阻器R2最大阻值至少为多少?

40．如图所示电路中，电源电压为10伏，Ｒ１＝40欧，开关闭合后，电流表的示数为0．75安．求：
　（1）通过电阻Ｒ２的电流强度；
　（2）电阻Ｒ２的阻值．
