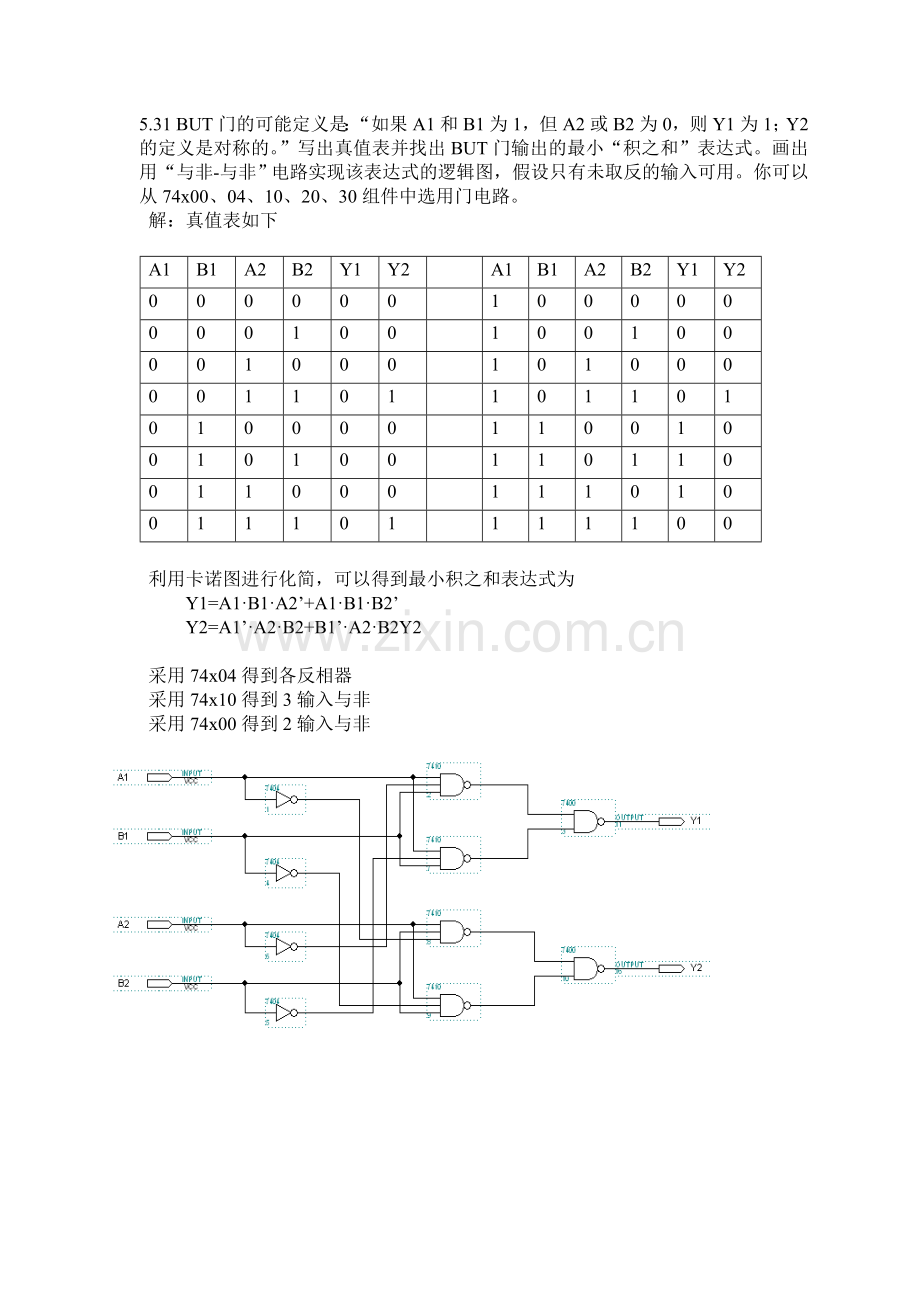

5.31 BUT门的可能定义是：“如果A1和B1为1，但A2或B2为0，则Y1为1；Y2的定义是对称的。”写出真值表并找出BUT门输出的最小“积之和”表达式。画出用“与非-与非”电路实现该表达式的逻辑图，假设只有未取反的输入可用。你可以从74x00、04、10、20、30组件中选用门电路。
解：真值表如下
A1
B1
A2
B2
Y1
Y2
A1
B1
A2
B2
Y1
Y2
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
0
0
1
0
0
1
0
0
0
0
1
0
0
0
1
0
1
0
0
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
0
0
0
0
1
1
0
0
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
1
0
0
0
1
1
1
0
1
0
0
1
1
1
0
1
1
1
1
1
0
0
利用卡诺图进行化简，可以得到最小积之和表达式为
Y1=A1·B1·A2’+A1·B1·B2’
Y2=A1’·A2·B2+B1’·A2·B2Y2
采用74x04得到各反相器
采用74x10得到3输入与非
采用74x00得到2输入与非

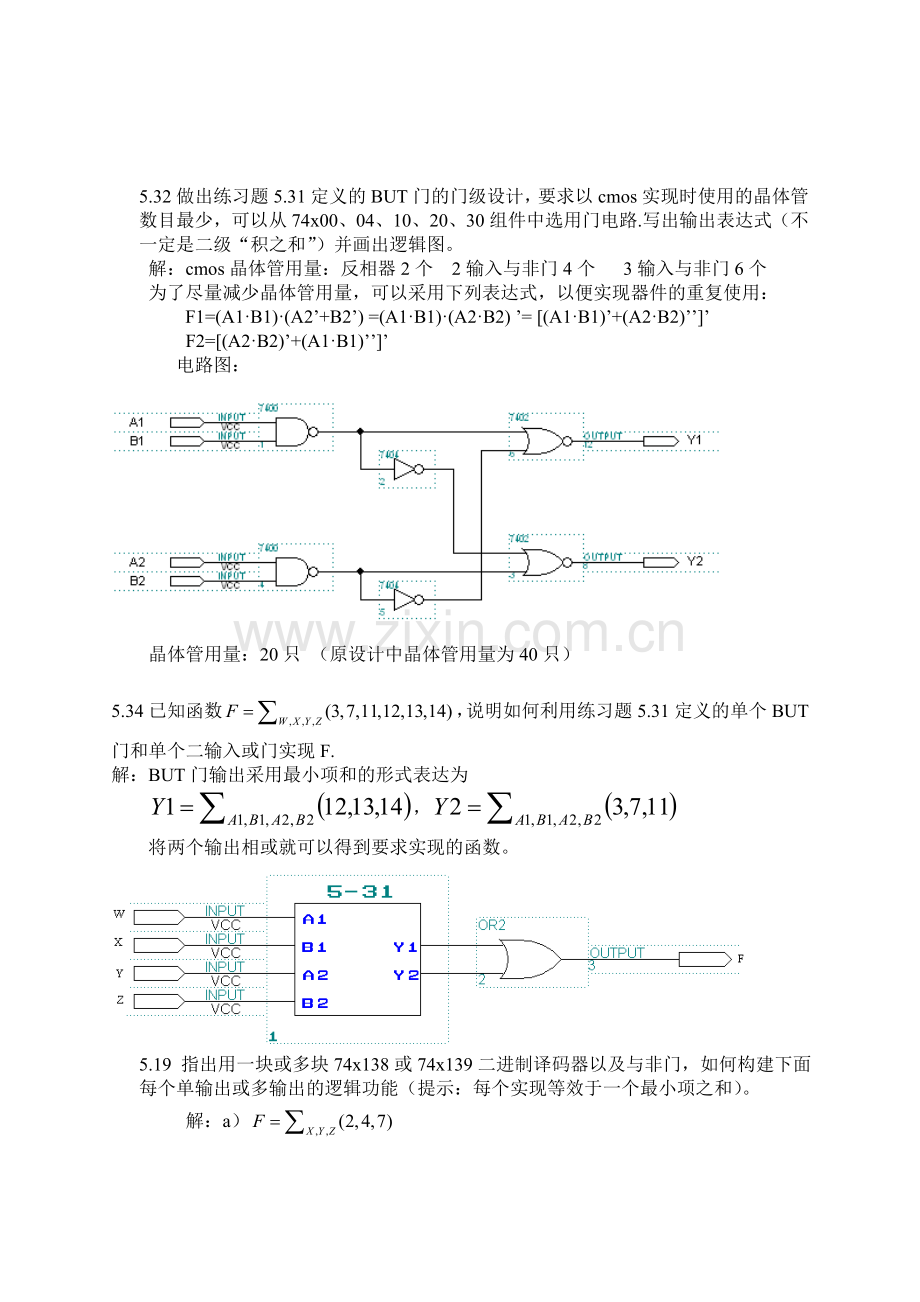

5.32做出练习题5.31定义的BUT门的门级设计，要求以cmos实现时使用的晶体管数目最少，可以从74x00、04、10、20、30组件中选用门电路.写出输出表达式（不一定是二级“积之和”）并画出逻辑图。
解：cmos晶体管用量：反相器2个 2输入与非门4个 3输入与非门6个
为了尽量减少晶体管用量，可以采用下列表达式，以便实现器件的重复使用：F1=(A1·B1)·(A2’+B2’) =(A1·B1)·(A2·B2) ’= [(A1·B1)’+(A2·B2)’’]’
F2=[(A2·B2)’+(A1·B1)’’]’
电路图：
晶体管用量：20只 （原设计中晶体管用量为40只）
5.34已知函数，说明如何利用练习题5.31定义的单个BUT门和单个二输入或门实现F.
解：BUT门输出采用最小项和的形式表达为
，
将两个输出相或就可以得到要求实现的函数。
5.19 指出用一块或多块74x138或74x139二进制译码器以及与非门，如何构建下面每个单输出或多输出的逻辑功能（提示：每个实现等效于一个最小项之和）。
解：a）
b)
c)
5.36假设要求设计一种新的组件：优化的十进制译码器，它只有十进制输入组合。与取消6个输出的4-16译码器相比，怎样使这样的译码器价格降至最低？写出价格最低译码器的全部10个输出的逻辑等式。假设输入和输出高电平有效且没有使能输入。
解：取消6个输出所对应的与非门，将6个输入组合作为无关项以化简其余输出的乘积项：设输入为:a,b,c,d
ab
cd
×
×
×
×
×
×
Y0=a’ · b’ · c’ ·d’ Y1=a’ · b’ · c’ · d Y2=b’ · c· d’ Y3=b’ · c· d Y4=b· c’ · d’
Y5=b· c’ · d Y6=b· c· d’ Y7=b· c· d Y8=a· c’ · d’ Y9=a·d
5.45设计10-4编码器，输入用10中取1码，输出用BCD码。
解：简化真值表为：
Y3
Y2
Y1
Y0
Y3
Y2
Y1
Y0
0
0
0
0
0
5
0
1
0
1
1
0
0
0
1
6
0
1
1
0
2
0
0
1
0
7
0
1
1
1
3
0
0
1
1
8
1
0
0
0
4
0
1
1
1
9
1
0
0
1
可得：Y3=I9+I8
Y2=I7+I6+I5+I4
Y1=I7+I6+I3+I2
Y0=I9+I7+I5+I3+I1
5.46 只用4个8输入与非门画出16-4编码器的逻辑图。在你的设计中，输入和输出的有效电平是什么？
解：Y3=I15+I14+I13+I12+I11+I10+I9+I8
Y2=I15+I14+I13+I12+I7+I6+I5+I4
Y1=I15+I14+I11+I10+I7+I6+I3+I2
Y0=I15+I13+I11+I9+I7+I5+I3+I1
输入和输出都采用高电平有效。如果希望提高电路效率，可以采用输入低电平有效，设计函数如下：
Y3=（I15·I14·I13·I12·I11·I10·I9·I8）’
Y2=（I15·I14·I13·I12·I7·I6·I5·I4）’
Y1=（I15·I14·I11·I10·I7·I6·I3·I2）’
Y0=（I15·I13·I11·I9·I7·I5·I3·I1）’
5.21图X5-21电路有什么可怕的错误？提出消除这个错误的方法。
解：该电路中两个2-4译码器同时使能，会导致2个3态门同时导通，导致逻辑电平冲突。为解决这一问题，可将使能端分开，进行反相连接，各自使能，电路连接如下：（图略）
或采用多路复用器74X151实现该电路。
5.22利用表5-2和表5-3中有关74LS组件的信息，确定在图5-66所示的32-1多路复用电路中，从任何输入到任何输出的最大传播延迟。你可以使用“最坏情况”分析方法。
解：图5-66所用器件及最大延迟为：
74X139 38ns
74X151 30ns （使能àY’）
14X20 15ns
最长路径应为：从74X139选择端到74X139输出，再进入74X151使能端到74X151 Y’端，再通过74X20。总延迟为83ns。
5.54设计适合于24引脚IC封装的3输入，5位多路复用器，写出真值表并画出逻辑图和逻辑符号。
解：设数据输入A(4..0),B(4..0),C(4..0),数据输出Y（4..0） 选择端S1,S0
则 Y=S1·S0·A+S1·S0’·B+S1’·S0·C
真值表：
S1
S0
Y
0
0
X
0
1
C
1
0
B
1
1
A
逻辑图：
逻辑符号：
5.55对于图X5-55所示CMOS电路实现的逻辑功能，写出真值表并画出逻辑图（电路包含3.7.1节介绍的传输门）。
解：
S
A
B
Z
S
A
B
Z
0
0
0
0
1
0
0
0
0
0
1
0
1
0
1
1
0
1
0
1
1
1
0
0
0
1
1
1
1
1
1
1
Z=AS’ Z=SB
Z=AS’+BS为2选1多路器
逻辑图为：
补充习题：
1设计每次处理2位的相等比较器迭代单元，该单元有1个输出Y和5个输入C，A1，A0，B1，B0；当A与B不相等时输出为1，相等时输出与C相同；写出输出函数的最小积之和表达式。
解：Y=A1B1’+A1’B1+A0B0’+A0’B0+C
2设计每次处理2位的加法器迭代单元，该单元有3个输出S1，S0，CO，5个输入CI，A1，A0，B1，B0；S为相加的本位和，CO为向高位的进位，CI为来自低位的进位；写出各输出函数的最小积之和表达式。
解：根据二进制运算规则，可写出卡诺图如下：
A1A0 CI=0 CI=1
B1B0 00 01 11 10
001
010
100
011
010
011
101
100
100
101
111
110
011
100
110
101
000
001
011
010
001
010
100
011
011
100
110
101
011
011
101
100
00
01
11
10
分解化简：S0
A1A0
CI=0 CI=1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
B1B0
S0=A0·B0’·CI’+A0’·B0·CI’+A0·B0·CI+A0’·B0’·CI
分解化简S1:
A1A0
CI=0 CI=1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
B1B0
S1=A1’A0’B1CI’+A1’B1B0’CI’+A1B1’B0’CI’+A1A0’B1’CI’+A1’B1’B0CI+
+A1’A0B1’CI+A1A0B1CI+A1B1B0CI+A1’A0B1’B0+A1A0B1B0+A1’A0’B1B0’+
A1A0’B1’B0’
分解化简CO:
A1A0
CI=0 CI=1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
B1B0
CO=A1B1+A0B1C1+A1B0C1+A1A0C1+B1B0C1+A0B1B0+A1A0B0
3利用74x138和与非门设计全加器；写出各输出函数的最小项和表达式，画出电路连接图。
解：设输入变量为X,Y,CIN,输出为S,COUT
则S=X·Y’·CIN’+X’·Y·CIN’+X’·Y’·CIN+X·Y·CIN=
COUT=X·Y+X·CIN+Y·CIN=
