华为CC08交换机介绍.doc

滁州电信网管监控中心培训教材
华为CC08交换机介绍

滁州本地网共有华为交换局5个，其中1个网关局，4个端局。网关局中继线11520线，端局共有用户线约17万。网关局为128模6008版本，滁东局为128模5008版本，其余3个局均为32模1013版本。

CC08交换机介绍（以128模为例）
1. 系统概述
1.1 C&C08交换机的组网方式

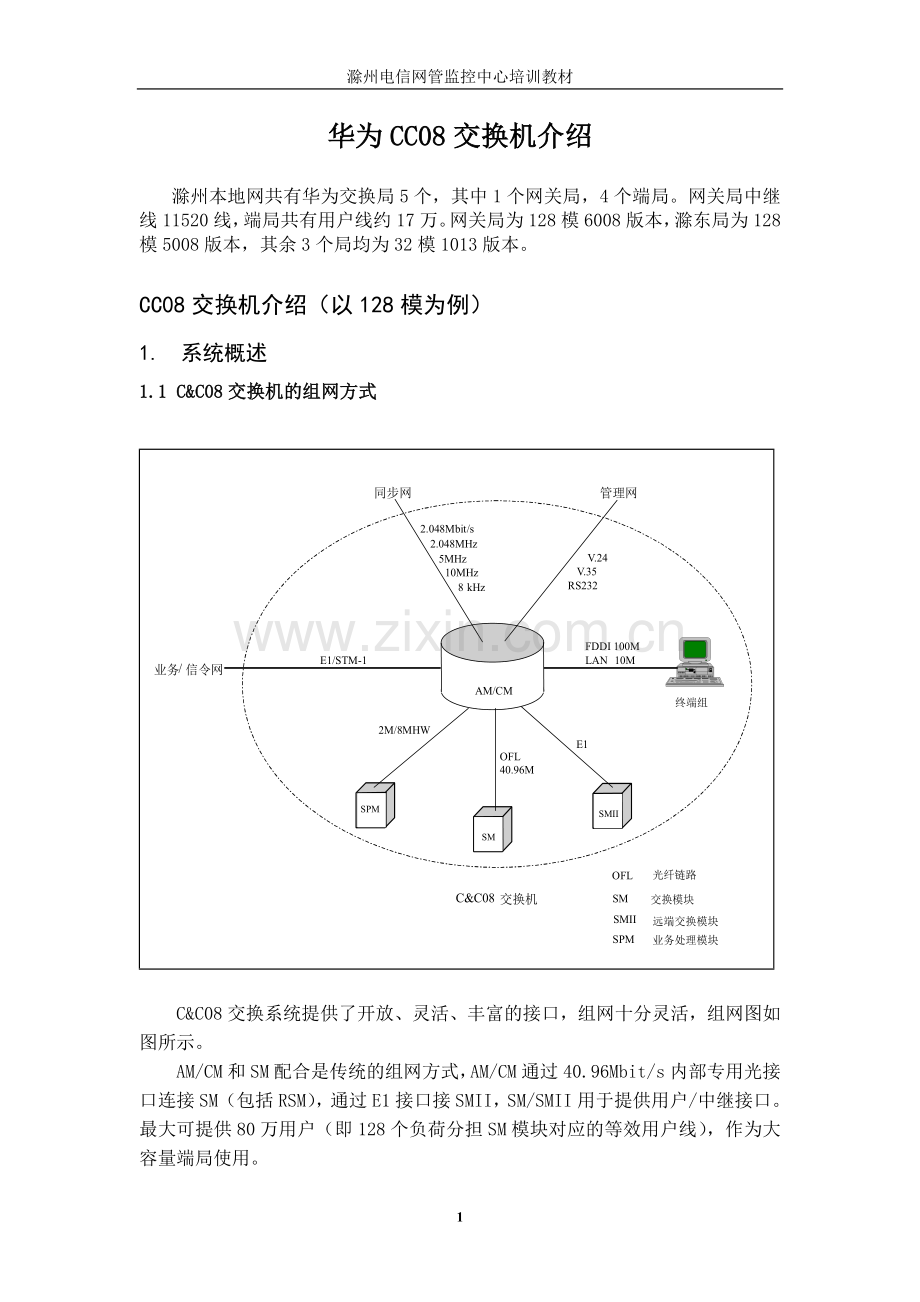

C&C08交换系统提供了开放、灵活、丰富的接口，组网十分灵活，组网图如图所示。
AM/CM和SM配合是传统的组网方式，AM/CM通过40.96Mbit/s内部专用光接口连接SM（包括RSM），通过E1接口接SMII，SM/SMII用于提供用户/中继接口。最大可提供80万用户（即128个负荷分担SM模块对应的等效用户线），作为大容量端局使用。
AM/CM和SPM、SRM配合，可以组成全新的SPM组网方式。通过E1或STM-1接口可连接各种业务网，如公共交换网（PSTN）、分组交换网（PSPDN）、接入网（AN）、移动网等。由SPM代替普通的SM提供业务处理和协议处理，由SRM提供业务处理所需的各种资源，由LIM提供到外局的中继接口（E1、STM-1）。最大可提供18万中继，作为网间接口局、大容量汇接局、长途交换局等使用。
目前SM模块的最大容量为6688用户线，SPM模块的最大容量为4096中继线。对于需要更大容量的局，可以用交换模块或业务处理模块叠加，并由AM/CM将所有交换模块和业务处理模块连为一体。
AM/CM带多个交换模块/业务处理模块，有利于系统安全。一个交换模块或业务处理模块出现故障只影响该模块的用户，其他模块的工作完全不受影响。系统的容量由AM/CM决定，是指AM/CM能带“标准SM”的数量，“标准SM”是指对AM/CM提供1024个时隙接口和1个2.048Mbit/s的HDLC共路信令协议接口的通信功能模块。
C&C08交换系统提供多种网同步信号输入方式（E1、2.048MHz、5MHz、10MHz、8kHz），以满足国家有关同步网的要求。
C&C08交换系统提供接入网管的多种方式（V.24/V.35/RS232），以满足远端集中维护的要求。其中接入网管的方式为符合国标规定的MML字符流，即C&C08交换系统可以接入任何可识别标准MML字符流的网管系统中。

1.2 C&C08交换机的功能模块
C&C08数字程控交换系统分为管理模块（AM）、通信模块（CM）、业务处理模块（SPM）、共享资源模块（SRM）和交换模块（SM）等几大部分。

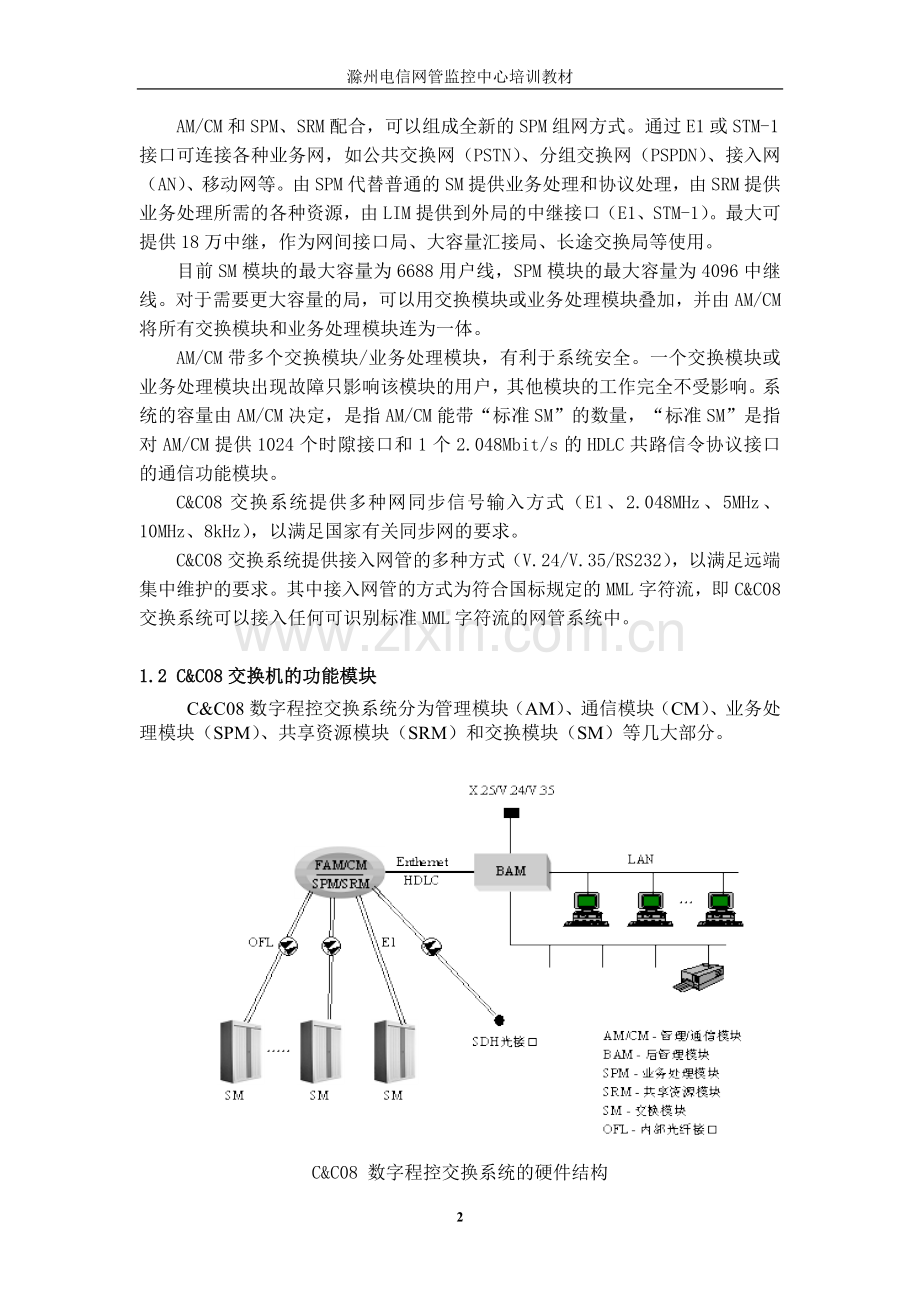

C&C08 数字程控交换系统的硬件结构
注： AM—Administration Module，管理模块
CM—Communication Module，通信模块
BAM—Back Administration Module，后管理模块
SPM—Service Processing Module，业务处理模块
SRM—Shared Resource Module，共享资源模块
SM—Switching Module，交换模块
管理模块（AM）
主要负责模块间呼叫接续管理，并提供交换机主机系统与计算机网络的开放式管理结构。AM由前管理模块（FAM）和后管理模块（BAM）构成。
l 前管理模块（FAM）
负责整个交换系统的模块间呼叫接续管理，各SM之间的接续都需要经过FAM转发消息。FAM还提供交换机主处理机与维护操作终端的接口，硬件上与CM结合在一起，合称为FAM/CM，又常简称为AM。FAM（前台）面向用户，提供业务接口，完成交换的实时控制与管理，也称主机系统。主要处理话单记录、话务统计等定时性管理任务。
l 后管理模块（BAM）
一方面提供与FAM的接口，另一方面采用客户机/ 服务器方式实现交换机与开放式网络系统的互联。并且通过Ethernet接口/HDLC链路与FAM直接相连，是C&C08数字程控交换机与计算机网相连的枢纽，提供以太网接口，可接入大量工作站，提供V.24/V.35/RS-232接口与网管中心相连。 BAM（后台）面向维护者，完成对主机系统的管理与监控，也称终端系统，BAM硬件上是一台服务器。BAM上装有终端系统软件，基于WINDOWS操作平台，是全中文多窗口的操作界面，操作灵活，功能完善。
通讯模块（CM）
主要由中心交换网和通信接口组成，负责各模块间话路和信令链路的接续。SM模块间进行话路接续时需要经过模块间的信令链路传递消息，此消息也称为内部信令，例如被叫号码、应答信号等，区别于局间信令。AM、CM功能可分，物理上不可分，硬件上将FAM和CM做在一起。
交换模块（SM）
提供分散数据库管理、呼叫处理、维护操作等各种功能。SM是具有独立交换功能的模块，可实现模块内用户呼叫接续及交换的全部功能，并配合AM/CM中的中心交换网完成SM间的交换功能。SM提供各种接口（用户线接口、中继线接口），负责同模块内来自各种接口的呼叫接续。在小容量情况下，SM可以单模块成局。SM按照接口单元的不同可分为用户交换模块（USM）、中继交换模块（TSM）和用户中继交换模块（UTM）。
l USM只提供用户线接口；
l TSM只提供中继线接口；
l UTM既提供用户线接口，又提供中继线接口。
按照与AM/CM距离的不同，SM又可分为局端交换模块和远端交换模块RSM（Remote Switch Module）。
业务处理模块（SPM）
嵌在AM/CM机架中，使用AM/CM提供的对外接口，（STM-1、ATM、E1）完成交换模块的几乎所有功能（模拟中继功能除外），单模块处理能力与交换模块（SM）相比更大、集成度更高。为了保证在处理大量业务时，能够将业务执行情况及时准确的反映出来，业务处理模块（SPM）与后管理模块（BAM）之间通过10M/100M的TCP/IP网口直接相连。
共享资源模块（SRM）
提供业务处理模块（SPM）在处理业务过程中所必须的各种资源，包括信号音、双音收号器、多频互控收发器、会议电话、主叫号码显示资源，这些资源并不固定从属于某一个业务处理模块，而是所有的业务处理模块共享。
C&C08数字程控交换系统采用了模块化设计，SM以积木堆砌方式与AM/CM相连，AM/CM和SM配合就是传统的组网方式，最大可提供80万用户，作为大容量端局使用；AM/CM和SPM、SRM配合，可以组成SPM组网方式，最大可提供12万中继，作为网间接口局、大容量汇接局、长途交换局等使用，同时可以采用SPM-LAPRSA方式接入远端用户，满足大容量用户模块的需求。

1.3 C&C08交换机的软件系统
C&C08 数字程控交换系统软件由以下几个部分组成：
(1)操作系统
(2)通信类任务
(3)资源管理类任务
(4)呼叫处理类任务
(5)数据库管理类任务
(6)维护类任务
它们之间的层次关系可用下图表示：

C&C08 数字程控交换系统的操作系统模型
其中操作系统为C&C08 数字程控交换系统软件内核、属系统级程序，而通信类任务、资源管理类任务、呼叫处理类任务、数据管理类任务以及维护类任务是基于操作系统之上的应用级程序。若从虚拟机的概念出发，可将软件系统划分为多个级别，较低级别的任务系统，同硬件平台关联，较高级别的任务系统则基于高级别而独立于具体的硬件环境，用核心码封装硬件相关部分，从而使整个软件系统便于移植。如下图所示：

C&C08 数字程控交换系统虚拟机

2. 中心模块
2.1 系统结构
中心模块由管理通信模块（AM/CM）、业务处理模块（SPM）和共享资源模块（SRM）组成，其中管理通信模块（AM/CM）由中央处理模块（CPM）、中央交换网（CNET）、通信控制模块（CCM）、同步定时系统（STM）、业务线路接口模块（LIM）、后管理模块（BAM）和综合告警箱七大部分组成。中心模块的系统结构如图所示

在上图中简单地标明了各模块间的连接，不是很具体，下图具体地标明了各模块间的连接。

2.2 功能模块
Ÿ 中央处理模块（CPM）
CPM完成系统全局数据的存储和处理，并负责对AM/CM中的单板管理。CPM到CCM有HDLC链路，再通过CCM到各模块的HDLC链路来控制各模块的工作。同时，CPM到各模块有逃生串口线，作为HDLC链路的备份，当HDLC链路故障时，通过逃生串口线传递消息。
HDLC（High Level Data Link Control Procedure）即高级数据链路控制规程，简单地说，就是一种数据链路协议，以保证在数据链路层中相邻节点间数据帧的可靠传送。

Ÿ 中央交换网（CNET）
CNET是一个容量可达128K（131070×131070时隙）的中央交换网，完成业务交换，用于话音和窄带数据通信。其容量以16K为单位灵活扩容，有多种配置。CNET对外提供64对高速光纤链路（HOFL），其中32对主用，32对备用（1对包括1收和1发共2根光纤）。每条HOFL包括4096个时隙，传输速率为393.2Mb/s。

Ÿ 通信控制模块（CCM）
CCM对外提供112条输入HW（每条HW速率为2.048Mbps）和112条输出HW，总带宽为224Mbps的HDLC通信控制网，也称为信令交换网。受硬件设计的限制，每4条HW上最多只能提供32条HDLC通道，所以总HDLC通道数为112×8=896个。CCM采用帧交换方式完成模块间信令交换——中心模块内各模块间通信控制数据的传递及所带的交换模块（SM）与其它模块间的通信控制信息的分发传递。

Ÿ 同步定时系统（STM）
STM保证系统与上级网同步，并提供系统内部各模块使用的同步定时基准。STM从BITS设备或上级交换设备提供的时钟基准中提取恢复时钟信号，输出32路8KHz和2.048MHz时钟信号到各模块。STM到CPM有串口线连接，受CPM的控制。

Ÿ 业务线路接口模块（LIM）
LIM主要完成业务数据与信令数据的复合和分解，提供传输线路驱动接口，使中心模块与其它网络设备相联。LIM提供40.96Mb/s的光纤接口（与SM相连）、STM-1（155Mb/s）中继接口和E1（2.048Mb/s）中继接口，三种接口互为取舍。在SPM组网中，LIM还为SPM、SRM提供2MHW、8MHW的内部资源。

2.3主要单板
Ÿ 中央处理单元板（CPC）
AMP、CDP、BCP硬件均为CPC板，通过加载相应的主机软件完成主控、中心数据库、总线搬移的功能，均为主备用工作。其中AMP、BCP必须满配置，CDP根据实际情况进行配置，可以为2块或4块。

Ÿ 中心交换网板（CNU）
CNU板由2个8K单T网组成，并提供交换网的控制接口，完成128K网的中央接续，即完成业务交换网的第二级交换。同时支持交换网自检所需的插入回读、时钟检测以及主备切换等控制功能。CNU板和SNU板构成一个完整的交换网，实现业务数据或语音的交换。

Ÿ 边缘交换网板（SNU）
SNU板由8个4K单T网组成，其中4个构成一级交换网，另4个构成三级交换网，完成128K网的边缘级交换。

Ÿ 时钟板（CKS）
CKS是交换机时钟系统的基准时钟源产生板，板内有二级高稳恒温晶体。该板的主要功能在于：跟踪外部基准信号，过滤外基准的抖动、漂移等，使其本身输出的定时信号具有高的频率准确度和稳定度，为交换机提供一个优良的时钟源。CKS为二、三级时钟合一板，可以根据需要提供二、三级时钟。

Ÿ 高速信号接口板（QSI）
QSI板为话路、链路的合路/分路板，2块QSI板主备用工作，必须配置。QSI板是接口框的核心板，是接口框同中心模块其他设备相连的枢纽。在发送方向，它将从本框中各种业务接口板接收下来的数据进行码速变换，汇接到2对393Mbps的高速光纤，传送给中心交换网CNET；同时将信令数据进行收敛，传送到通信控制模块CCM。

Ÿ 16路E1接口板（E16）
E16板提供16路标准的E1接口，主要完成16路E1信号的接收、发送、交换、HDLC链路控制以及复接和解复接功能，板上有一个2K2K的网片。
Ÿ 协议处理板（CPC）
根据板上加载的软件不同，CPC板可以处理不同的协议。每块CPC板可以提供4条七号链路、或8条V5链路、或16条PRA链路，或32条LAPRSA链路。1块CPC板根据数据配置只能完成一种功能，即1块CPC板要么处理七号链路，要么处理V5链路，不可能同时处理七号链路和V5链路。

3. 交换模块
交换模块（SM）具有独立交换功能，可以完成模块内的呼叫接续，而模块间的呼叫则由各SM通过AM/CM来完成。SM还提供分散数据库管理、呼叫处理、维护操作等各种功能，用户可以不通过AM/CM，通过串口直接在SM侧进行近端维护。
SM是C&C08数字程控交换机的核心，是各种业务接口的提供者，根据SM所提供的接口可把它分为纯用户模块（USM）、纯中继模块（TSM）、用户中继混装模块（UTM）三种类型。

3.1 主要单板
Ÿ 主处理机板MPU
2块MPU板处于主备用热备份状态，1个位于上框，1个位于下框，上框的MPU也称作A机，下框的MPU也称作B机，MPU板是模块内的中央处理单元，负责对SM的各类设备进行控制。采用高档CPU处理模块内的上报信息，控制各从节点动作，完成交换的功能，具体功能如下：
Ø 通过总线或邮箱直接控制主控框的设备；
Ø 通过NOD板上的主节点接收用户和中继状态，并对其发出相应的命令；
Ø 针对用户状态，控制SIG板送出相应的音信号和语音信号；
Ø 根据本局用户和中继状态，控制MFC板接收和发送多频互控信号；
Ø 控制交换网板进行接续；
Ø 以邮箱方式通过通信板（LAPMC2）与AM/CM及其它SM通信；
Ø 通过HDLC同步串口与后台通信，并由此进行主机软件加载（SM作为一个模块时通过光纤到AM/CM，再与BAM通信；用作单模块局时，通过HDLC直接与BAM通信）；
Ø 通过EMA进行主备倒换和主机数据热备份。

Ÿ 模块内交换网板BNET
BNET网板是SM自身控制、维护通信链路的交换中心，同时也是话音通信和数据通信的交换中心，信令和话路的交换都是在MPU板的监控下利用网板资源实现的，具体功能如下：
Ø BNET是一个4K4K的单T交换网，提供128条HW，其中64条固定分配给系统资源，另64条自由分配给用户和中继。
Ø 提供本框（OPT除外）及用户框、中继框的工作时钟。
Ø 完成32时隙主叫号码FSK（Frequerey Shift Key control，移频键控）数字信号的发送处理。
Ø 支持64方会议电话。
Ø 具有多种时钟工作方式：本板时钟（自由振荡方式）、锁相时钟框时钟、锁相DT时钟、锁相OPT时钟。
Ø 支持OPT主备用或负荷分担方式。

Ÿ 协议处理板LAP
完成的主要功能是数据链路层的协议处理，通过配不同的单板软件，可以配置成以下6种单板：
Ø LAPN7：公共信道信令处理板，每板4路Link，与TUP板或ISUP板配合使用。
Ø LAPV5：V5协议处理板，每板4路协议接口，与V5TK板配合使用。
Ø LAPHI：PHI协议处理板，每板4路协议接口，与PHI板配合使用。
Ø LAPRA：PRA协议处理板，每板4路HDLC，与PRA板配合使用。
Ø LAPRSA：32通道协议处理板，作数据链路层协议处理，以LAPRSA + RDT（即数字中继板DTM）+ RSA1方式实现远端用户接入。
Ø LAPMC2：模块通信协议处理板，完成SM与AM/CM通信时的链路控制。

Ÿ 模拟用户板ASL
板提供16路模拟用户线接口，每一路接口除完成基本的BORSCHT功能外，还提供截铃、脉冲检测、极性反转、增益调整、16KC计费脉冲、高电压馈电和主叫号码显示功能，接收脉冲拨号。

Ÿ 数字中继电路板DTM
完成局间数字中继的对接。每板有2个PCM系统，提供60路数字中继，可以把DTM设置成DT、TUP、ISUP、PRA、IDT、RDT等。
