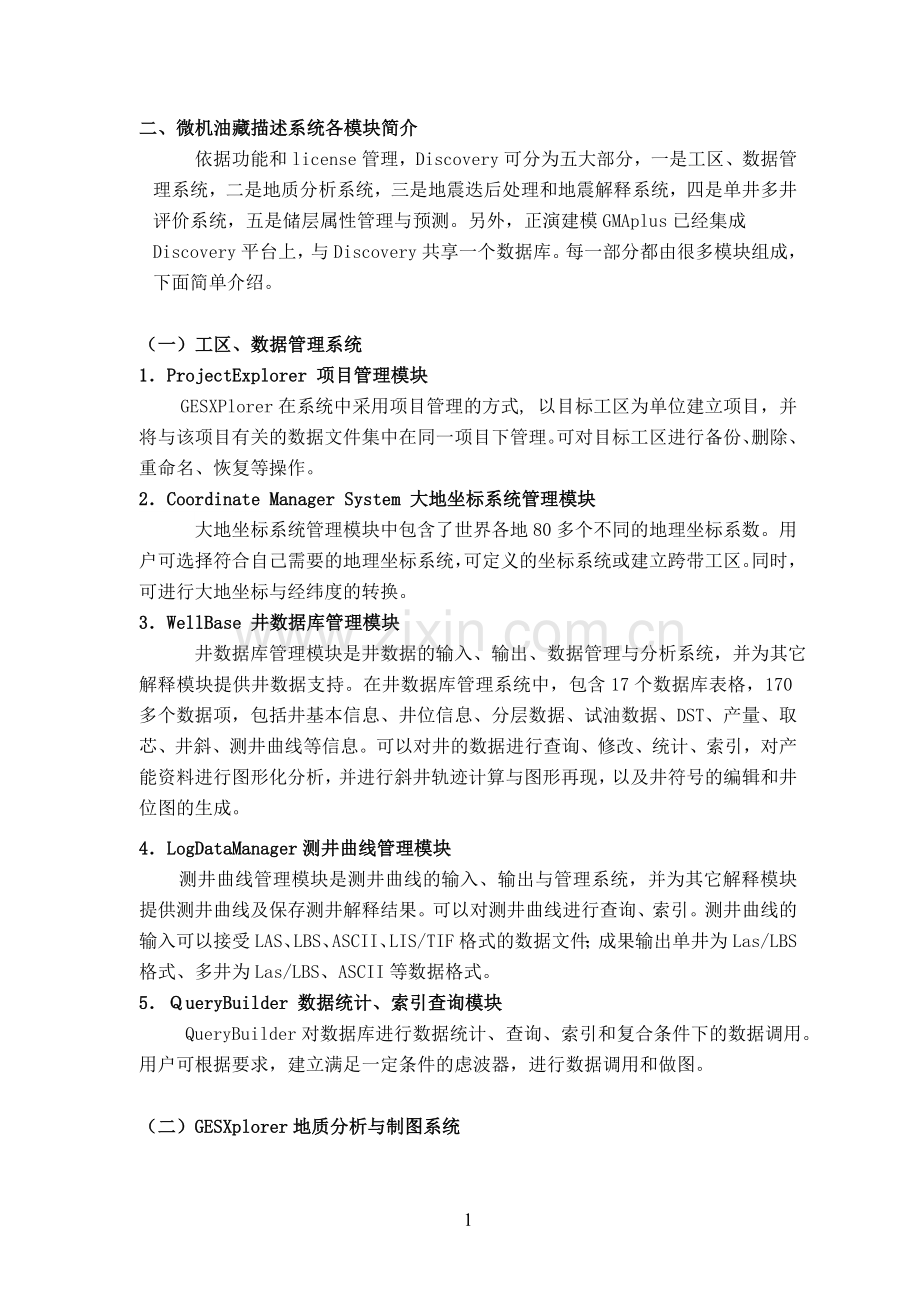

二、微机油藏描述系统各模块简介
依据功能和license管理，Discovery可分为五大部分，一是工区、数据管理系统，二是地质分析系统，三是地震迭后处理和地震解释系统，四是单井多井评价系统，五是储层属性管理与预测。另外，正演建模GMAplus已经集成Discovery平台上，与Discovery共享一个数据库。每一部分都由很多模块组成，下面简单介绍。

（一）工区、数据管理系统
1．ProjectExplorer 项目管理模块
GESXPlorer在系统中采用项目管理的方式, 以目标工区为单位建立项目，并将与该项目有关的数据文件集中在同一项目下管理。可对目标工区进行备份、删除、重命名、恢复等操作。
2．Coordinate Manager System 大地坐标系统管理模块
大地坐标系统管理模块中包含了世界各地80多个不同的地理坐标系数。用户可选择符合自己需要的地理坐标系统，可定义的坐标系统或建立跨带工区。同时，可进行大地坐标与经纬度的转换。
3．WellBase 井数据库管理模块
井数据库管理模块是井数据的输入、输出、数据管理与分析系统，并为其它解释模块提供井数据支持。在井数据库管理系统中，包含17个数据库表格，170多个数据项，包括井基本信息、井位信息、分层数据、试油数据、DST、产量、取芯、井斜、测井曲线等信息。可以对井的数据进行查询、修改、统计、索引，对产能资料进行图形化分析，并进行斜井轨迹计算与图形再现，以及井符号的编辑和井位图的生成。
4．LogDataManager测井曲线管理模块
测井曲线管理模块是测井曲线的输入、输出与管理系统，并为其它解释模块提供测井曲线及保存测井解释结果。可以对测井曲线进行查询、索引。测井曲线的输入可以接受LAS、LBS、ASCII、LIS/TIF格式的数据文件；成果输出单井为Las/LBS格式、多井为Las/LBS、ASCII等数据格式。
5．ＱueryBuilder 数据统计、索引查询模块
QueryBuilder对数据库进行数据统计、查询、索引和复合条件下的数据调用。用户可根据要求，建立满足一定条件的虑波器，进行数据调用和做图。

（二）GESXplorer地质分析与制图系统
GESXplorer是Landmark公司在WindowsNT/2000操作系统下开发的油气勘探开发地质分析和制图系统。与测井多井解释PRIZM、储量经济评估ResEV、2D/3D地震资料解释SeisVision、正演建模LogM和Struct、pStaX/Scan、ZoneManager等软件组成一个油气勘探开发综合研究、项目管理工作平台，使油气勘探开发综合研究工作达到高度一体化。
1．GeoAtlas 等值线图制图模块
(1) GeoAtlas可用于输入输出、显示和编辑各种图形和图象。
(2) 可完成与其它模块之间、图形与数据库之间的动态数据链接。
(3) 可以从数据库中提取数据完成各种类型的图形制作。
(4) 可以进行图层之间的运算、地质统计分析、面积体积和储量的计算。
(5) 最终成果图件可有多种不同的显示方式（如等值线、等值线彩色填充、密度充填等）。
(6) 全三维显示并允许图件的自由迭合。
2. Griding and Contouring 网格化方法与等值线制图
系统提供了10种网格化方法（最小曲率法、相关拟合法、反距离内插法和克里金法等）用于完成等值图的制作，用户根据需要，可选择不同的网格算法、网格间距、搜索半径、误差值和圆滑度等参数。Surface Substitution图层校正技术可以帮助用户应用录井、测井资料对地震解释生成的构造图进行校正。
GESXplorer在一个简单易用的界面中提供了多种网格化方法和不同的趋势面类型，以满足您精确制图的需要。
3．3D VISUALIZATION三维可视化
用二维的图象不能很好的展示三维的主体油藏，您可以用GESXphoner中的Viewer真实地展示各种地下地质界面。在这一三维可视化窗口中，可以将测井曲线或地震属性添加到构造面上，可以展示井的轨迹，甚至可以添加地表的信息如租赁边界等，以便快速地查看，了解您的油藏在空间上的变化。
4． Xsection 剖面图制图模块
利用井斜数据、测井数据、分层数据、光栅图像等制作各种类型的地层横剖面图、砂体连通图、小层对比图、油藏剖面图和沉积剖面图。在剖面图上进行地层层位与断层的拾取和编辑，系统将实时更新井数据库管理模块WellBase的相应数据。用户可以通过调整显示比例，选择显示模版，编辑岩性符号，手工添加对比线等操作，来制作成符合中国石油工业标准的图件。同时在剖面图中可进行层拉平，形成构造发育史剖面，用于构造演化的研究。
5． Landnet 地理信息管理模块
(1) 对自然地理信息如地形、河流、山川、山脉等，文化型数据信息如公路、铁路、输油气管线等数据的管理。
(2) 用户可以定义项目中的地理信息资源，输入输出各种不同格式的数据文件。
(3) 用户可以修改编辑的地理信息，绘制地理信息图形。
(4) 地理信息可分图层管理，可以任意图层组合成图，也可以与其图层如井位图构造图等叠合成图。

(三) SeisVision 2D/3D二维三维地震解释系统
SeisVision是目前石油工业唯一的基于Windows NT/2000环境的一体化地震资料解释系统。作为LandMark Discovery一体化油藏描述应用软件的一部分，SeisVision可对复杂的二维/三维常规地震数据、波阻抗数据和深度域数据进行精细层位标定、层位解释、断层解释、断层组合、构造解释、岩性解释、三维可视化和属性提取。同时可对多个3D工区进行拼接和联合解释、2D—3D工区进行拼接和联合解释。并在一体化系统中与地质、测井资料有效结合，确定有利目标，降低钻探风险，是地球物理学家与地质学家从事综合地震解释和构造研究的有效工具。
1．Post Stack Processing叠后处理
Pstax&Scan是Geographix油藏描述综合研究平台软件包上的迭后地震数据处理模块，其核心技术来自于Landmark公司的Poststack软件，运行在PC机的Windows.NT或Windows2000系统上。
Pstax&Scan为地球物理解释人员提供了一个强有力的工具，用以对迭后的地震数据进行后期的分析和处理，可分别对Seg-y数据和Geographix平台上Seisvison地震解释软件专用的.2ds和.3ds地震数据文件进行处理，可以针对不同的目的，把模块中的各种功能组合成不同处理流程，输出成Seg-y数据或.2ds和.3ds文件直接提供给Geographix使用，Pstax&Scan与Geographix平台有良好的一体化特性。
当地球物理解释人员想对迭后的地震数据进行分析和后期再处理时，Pstax&Scan为我们提供了一个相对简单而又功能完备的工具。主要功能如下:
(1) Complex Attribute -计算3种复数地震道的属性参数，分别为振幅包络、瞬时相位、瞬时频率。
(2) Convolution -使用任何时间序列或因子与地震数据进行褶积。
(3) Correlation -对地震道进行相关分析，分为自动相关和互相关。
(4) Filter -滤波，分别为带通滤波、多点滤波、时变滤波。
(5) General Amplitude Scaling -有7种振幅属性提取的方法。
(6) Integrate Traces -道积分提供一个简化的波阻抗数据。
(7) Phase Rotation -对原始地震数据进行相位旋转处理。
(8) Remove DC Bias -消除地震数据低频部分的影响。
(9) Remove Spikes -消除地震数据中的尖峰信号。
(10) Resampling -对原始地震数据进行重采样处理。
(11) Scan -地震相干体分析，计算地震数据的横向相似和非相似性，用于研究地下断层、裂缝、河道、礁体等各种线形展布特征。
2．Input/OutPut数据的输入与输出
SeisVision提供了道头扫描和加载功能，SeisVision2D和3D地震数据加载非常方便容易，用户只需要定义inline线、xline线、X坐标、Y坐标在道头中位置和字节长度，就可以把SEG-Y格式地震数据转换为3dx、3dh、2ds。SeisVision加载地震数据类型多，既可以加载时间域地震数据，也可以加载深度域地震数据；既可以加载常规振幅地震数据，也可以加载波阻抗地震数据、相干体地震数据。在加载过程中可以对地震数据进行归一化处理，也可以保持原始数据值，以8位、16位、32位进行存储。
SeisVision具有较强的输出功能：可以输出任意大小的SEG-Y格式地震数据体，解释的层位、断层以及各种地震属性以ASCII文件、图件等方式输出。
3. SynView合成地震记录的制作
(1) 用测井的声波曲线，自动计算反射系数、速度模型，与子波褶积制作合成记录。
(2) 合成记录道的增益、频率、相位可调整，速度T/D对与曲线，随合成道的漂移而变化。
(3) 可进行合成地震记录的层位标定。
4. Horizon Interpretation层位解释
(1) 层位管理：建立、删除、重命名层位，定义层位颜色、极性等属性。
(2) 手动拾取: 根据用户用鼠标在剖面上点击的轨迹，来拾取层位。
(3) 拖动拾取：按下鼠标，拖出相应的范围，释放后则自动拾取峰值、突变值和零值。
(4) 二维自动拾取: 根据拾取的属性自动拾取已显示的层位；遇断层则停止追踪。
(5) 三维自动追踪: 用户自定义多边形,控制自动追踪范围，三维内插追踪和相关自动追踪。
(6) 时间切片和沿层切片生成与解释，并将解释结果投影到地震剖面上。
(7) 层拉平功能，帮助层位解释和大致古构造恢复。
5. Fault Interpretation断层解释
(1) 断层解释：先解释断层，然后通过右键对断层在剖面、时间切片或3D显示图中进行定名、编辑。
(2) 断层拾取: 可在主测线、联络线、任意线剖面或时间切片上拾取断层。
(3) 断面插值方式：自动插值，也可用户自定义是否自动插值，引导用户进行断层解释；所有的断层均可3D不同方向显示。3D显示时用户可选择色标模板。
(4) 断层多边形：层位和断层解释完成后，自动形成断层多边形，也可以手工编辑断层多边形，断层多边形控制的区域内可进行层位的自动拾取。
6. 速度分析与时深转换，提供三种方法：
(1) 变速成图 ：利用井资料的地质分层与解释T0值形成沿层平均速度，进行变速成图。
(2) 常速-变速成图：有VSP和合成记录的井可以拟合速度曲线，作为参考井，无VSP和合成记录的井通过参考井设置，也可以获得速度曲线。
(3) 常速成图：利用已知速度平面或时深关系（Dep=f(t)），运用GeoAtlas模块的图层运算功能，进行时深转换运算。三维内插追踪和相关自动追踪。
7. 地震属性提取
(1) 可在层位之间、给定时窗内，提取振幅频率、相位等21种地震属性。
(2) 地震属性可以二维、三维方式显示，并存储于ZoneManager模块中，用于属性分析。
8 3D Visualization三维可视化
(1) 在三维可视化窗口中显示层位、断层、地震剖面、时间切片、井轨迹等，进行三维立体观察。
(2) 在三维可视化窗口中进行断层组合、并通过断层调用地震剖面，实时修改断层。
(3) 在三维可视化窗口中，在层位下可以叠合时间、深度或速度等不同属性。
9． Mapping制图
(1) 在ＳeisVision中，可直接制作时间、深度、速度、属性等值线图。
(2) 可定义色标、等值线间隔、出图比例、标注、文化型数据、井注释等参数。
(3) 在同一图上可叠合显示2个独立的图层。
(4) ＳeisVision的解释结果，也可直接在GESXplorer中利用IsoMap绘制等值线图。

(四) PRIZM 测井多井解释系统
PRIZM 测井单井、多井解释系统能够使测井学家、地质学家和地球物理学家快速精确地对单井和多井进行地层岩性、物性、含油气性解释、统计分析岩石物性参数。在LandMark Discovery一体化环境下，快速地以二维和三维方式显示各种岩石物性参数（如储层有效厚度、孔隙度、含油饱和度）的空间分布。
1. 测井曲线输入、输出
(1)可以接受LAS、LBS、ASCII、LIS/TIF格式的数据文件，同时可以对LAS格式测井数据进行批量加载。
(2)可将测井曲线以LAS格式、各种图形、打印等方式输出。
2. Log View测井曲线显示模版
(1) log View测井曲线显示模版。
(2) 测井曲线、地质数据的显示、编辑、校正。
(3) 编辑工具灵活，可以快速简便地完成测井曲线的拼接、深度漂移，以及环境校正、数据读取、物性参数统计等工作。
(4) 可简便地绘制各种岩性符号、绘制岩性综合柱状图及进行岩性描述；
(5) 可方便地编辑测井综合图，并可标识岩芯剖面、岩芯描述、试油射孔等信息。
3. CrossPlot View测井交会图显示模版
(1) 可以进行交绘图、频率直方图的制作、并可在交绘图中进行数据识取和统计分析。
(2) 在交绘图中可以进行图形动态测井参数的调整。Pickett交绘图可快速直观确定储层地层水电阻率、含水饱和度、地层胶结指数（m）及饱和度指数（n）。
4. Log Interpretation测井解释模版
(1) 系统提供140多个解释方程，用于计算孔隙度 、饱和度 、渗透率及其它岩石物理参数和储量等。
(2) 可对系统提供的解释方程进行修改；也可以自定义的测井解释模型；同时，系统提供了一个开放接口，与外部解释方程挂接。
(3) 可对测井单井进行处理解释，也可同时完成一个工区内多井的解释工作。
(4) 各种测井解释成果及岩石物理参数可在GESＸplorer中完成二维和三维图形的制作。
5. Report View测井成果报告模版
(1) 用户可对测井成果的报表格式进行定义、编辑。
(2) 可以统计有效厚度的孔、渗、饱和其它岩石物理参数, 并以报表格式输出。6. LogDigitize数字化桌连接模块
(1) 提供连接数字化桌的工具，完成测井曲线的数字化处理。
(2) 输出各种标准格式的测井数据。
7. 储层参数自动统计与成图(Curve Data Statistics)
对于地质人员来说，该功能十分重要，软件能够自动统计研究工区内各种储层参数，包括储层厚度、油层厚度、储层孔隙度、渗透率、含由饱和度等各种参数，可以把统计结果以文本格式和图形（IsoMap图层）直接输出。

（五）ZoneManager层管理与预测
1. ZoneManager是一个储层属性（包括地质、地震属性和岩石物理参数）分析模块。
2. 以ASCII文件和ISOMAP图层方式或利用Prizm的自动统计功能向ZoneManager模块输入每口井的储层参数。当利用SeisVsion提取20余种地震属性时，可选择一个Zone（地层），同时可选择搜索半径，这样ZoneManager可在井点处自动提取各种地震属性。
3. 在交会图中，储层参数与地震属性进行回归分析，求出相关系数和回归公式。利用地震属性对某种储层参数进行预测。
4. 利用ZoneManager可以用来控制测井解释模块中不同层位，不同井的解释参数，从而实现多井评价。

(六) GMAPlus正演建模
GMAPlus软件是一套先进的地震建模软件,目前GMAplus已经集成Discovery平台上，与Discovery工区共享一个数据库。该软件中包含着最先进的合成记录制作工具和地震正演模型。
1. 正演建模的目的
（1）验证地质和地球物理学家建立的概念模型，研究储层有效地球物理效应，引导解释人员确定合理的解释方案。
（2）岩性横向变化问题，用正演方法预测井间地层岩性变化，帮助地质人员建立岩性解释思路。
（3）复杂构造问题，通过不断调整地质模型，不断比较合成记录剖面与实际地震剖面比，帮助技术人员判断和解释复杂构造问题。
（4）通过振幅变化研究目的层含油气或含水时的AVO响应，直接寻找油气层。
（5）最优秀的合成记录制作软件取代了LANDMARK的SynTool软件。
（6）检验地震资料初次处理的准确性。
（7）检验反演结果的准确性。
2. GMAPlus模块集成
GMAPlus由GMAplus LogM (测井曲线建模)和GMAplus Struct（构造建模）两大部分构成。
(1) GMAplus LogM (测井曲线建模)
① Well Editor (测井曲线编辑器)
利用该模块可方便的对测井曲线进行各种编辑，包括拉伸、压缩、平滑、块化、裁减、平均、时移、插入、改变曲线值等诸多操作，并有相应工具计算新曲线和横波、泊松比曲线，利用Gassmann方程计算含气砂岩分布。同时还可进行TVD校正、Checkshot校正等功能。
② Turbo Synthetics（多种方法制作合成记录）
对单井进行一维合成记录的制作，通过对频率和相位进行扫描分别制作各种频率和相位的合成记录，与实际合成记录进行相关匹配，寻找最佳拟合的相位和频率，去提取子波。也可以对块化后的测井曲线的每个反射界面计算合成记录，准确的反应感兴趣的储层的顶、底界面，精确的确定储层的厚度。
③ AVO Synthetics（AVO合成记录）
有三种计算方法，全Zoeppritz方程、Shuey近似式（入射角小于30度）、固定振幅算法。计算一维、二维合成记录剖面，识别储层区是否有亮点或暗点等现象。
④ WavX(子波提取)
可给定四种理论子波，Ricker、Ormsby、Butterworth、Clauder子波，也可根据过井道数据提取理论子波，或根据过井道数据提取实际子波等三种方法。
⑤ Model Builder（2D模型）（联井剖面制作）
针对地下复杂地质现象，可以制作地质人员或地球物理人员在头脑中建立的地质模型，岩性尖灭或断层，制作准确的合成记录剖面，与实际地震剖面比较，判断该地质现象是由于断层引起的还是由于岩性引起的，引导正确的解释方向。
针对未来打井方向制作任意线，通过改变某些地质属性，如砂岩厚度、孔隙度等岩性或物性参数，制作合成记录，与实际地震记录比较，为下一步工作提供依据。
可方便地定义及修改地质分层，沿层拉平，分析和恢复古地貌和沉积。可方便的定义地质体，并充填相应的岩性、速度和密度。可方便的按照地质人员和地球物理人员的想法去解释联井对比剖面，进行井间小层的详细对比分析。创建合成记录道，与实际地震记录进行比较，用以检验地层和地质现象的分析判断是否准确。

⑥ Digitige Log（数字化桌录入测井曲线）
利用数字化桌矢量化测井曲线，转换成ASCII码格式的文件。
⑦ Reformat Wells（数据的输入、输出）
井数据的输入、输出模块，包括Las格式井数据、QC/Riley’s(ASCII)、Mira、UDA(用户定义的ASCII码格)、Geoshare、LogTeck和地震数据输入SEGY格式。
⑧ Utilities（工具模块）
包括测井曲线模版定义、批作业管理器、岩性模版编辑器、工区模式管理器、和工区项目管理器等功能。
⑨ Plot model（绘图模块）
可方便的利用该模块对一维和二维模型进行显示与绘制，直接驱动绘图仪或打印机进行打印，生成CGM格式的文件，存成SEG-Y格式的文件等功能。并可直接在LandMark公司的SeisVision软件中进行显示。
(2) GMAplus Struct（构造建模）
① FK Migration（FK域偏移）
对所建构造模型制作合成记录后，将时间域归位的影象在FK域进行便宜、偏移归位，重现地下地层真实的空间结构。
② Model Entry（构造模型建立）
以射线追踪理论（根据斯奈尔定律，射线在穿过或遇到层位时改变方向）和波动方程理论为基础的构造正演建模系统，利用合成记录可以帮助确定地层的变化是如何影响地震记录的，确定复杂的速度分布对地震剖面产生的影响。由于地下介质的各向异性，在建立初始模型时，可以在纵向和横向使用速度的梯度变化，以保证模型更能符合地下实际情况。模型可以准确的反映复杂的地下地质构造，如逆断层、侵入体，地层截断、尖灭等。
③ Model Viewer（图形管理模块）
可以显示所建立的各种模型，利用该模块对一维和二维模型进行显示与绘制，直接驱动绘图仪或打印机进行打印，生成CGM格式的文件，存成SEG-Y格式的文件等功能。并可直接在Landmark公司的SeisVision软件中进行显示。
④ Project Mode Control（工区模式管理）
在PC版本的软件上，由于GMAplus软件已经集成进Discovery软件中，其操作既可以在Discovery环境菜单下直接激活，并使用Discovery目前激活的工区进行正演模型建立，也可以在单机模式下进行正演模型建立，该模块控制此功能。

三、Discovery微机油藏描述系统软件特色
通过GeoGraphix和Landmark公司近20年研究和发展, 与其它微机石油软件相比, 具有如下特色:
（一）从地理文化数据→地质数据→地震数据→测井数据→生产测试数据形成高度一体化数据库，每个软件都可以直接调用数据库内数据，不再需要进行数据重复加载。
（二）功能强大，由于微机软硬件水平高速发展，Discovery具有与工作站软件OpenWorks相似或相近的功能。可帮助我们在勘探开发阶段，进行综合地质分析、地震构造解释、测井油气水层识别到储层参数预测、储量计算以及新区钻探、老区扩边、井网调整、补孔上返等研究工作。
（三）Discovery为 32-Bit Windows应用软件，具有用户界面友好、操作方便灵活等特点。一位工程师要熟练掌握一套Unix油藏描述系统，至少需要1-2年，但掌握Discovery油藏描述系统，可能只需要1-2个月。
（四）全汉字兼容，可以向数据库中输入汉字，并显示汉字，解决了工作站 Unix软件难以解决的问题。
（五）与工作站软件相比，Discovery具有较高的性能价格比。
第三章：微机三维地震解释系统软件应用方案研究

一、工区建立与管理
（一）工区目录建立
我们一般习惯把Discovery工区放在一个文件夹下，这样可方便进行工区管理。
1. 利用Windows资源管理器,建立一个文件夹，如proj-disc2002，同时可以把其它机器上的Discovery工区放在次目录下，见下图。

2. 在桌面上点击GeoGraphix Discovery 图标，打开工区管理模块ProjectExplorer。
3. 进入ProjectExplorer>>File>>New>>Home,如下图。

4. 通过浏览器确定proj-disc2002文件夹，见下图，点击确定按钮。

5. 出现下图，点击下一步按钮，直至完成。

6. 在工区管理模块ProjectExplorer左侧，出现proj-disc2002工区目录，这样就可以在该目录下建立Discovery工区。

（二）工区建立
一般来说，任何一个地学软件工作流程的第一步都是建立一个工区，Discovery软件也不例外。工区的建立包括为工区名、路径、坐标系统和工区范围等。
建立一个工区，按以下步骤使用ProjectExplorer：

1．在桌面上点击GeoGraphix Discovery 图标 或选Start >> Programs >> GeoGraphix >> Discovery >> ProjectExplorer.

2．点击New Project 按钮或从菜单条选File >>New>>Project。
出现New Project Wizard（新工区向导）的工区对话框。

3．在Project Name（工区名）框中，输入 工区名称。
4．在Description（描述）框中，输入对工区的描述 (如：位置、远景区、数据源等)。
5．压力和深度单位，在中国，选择米制（这对地图和数据库坐标系统都没有影响）。
6．点击Next 按钮。出现New Project Wizard 的Folder 对话框。
7．接受工区的默认位置。同时接受允许网络用户访问工区的默认值。
8．点击Next.
出现New Project Wizard的Database Coordinate System （数据库坐标系统）对话框。

用Database Coordinate System 对话框，为工区选 Region（区域）、 System（系统）、 Hemisphere（半球）、 Zone（区）、 Datum（基准点）、和 Area（地区）。工区的所有数据都将用选择的坐标系统存储。
9．针对辽河油田工区，数据库的坐标设定调整如下：

10．点击Next（下一步）按纽。
Map Coordinate System（底图坐标系统）参数设置,应与Database Coordinate System（数据库坐标系统）参数设置相同。
11．点击Next 按钮。在New Project Wizard中出现Extents（范围）对话框。

在这个对话框中为项目输入初始范围是可选的。随着数据加到工区，ProjectExplorer 将动态地设置范围。
13．在这个对话框上接受框中的默认值，点击Finish（完成）按钮。ProjectExplorer建立新工区要用几分钟。
14．工区建立以后将自动激活。左板面中Stratton Tutorial的旁边出现黄色箭头，和ProjectExplorer标题条上出现名字证明已经激活。

（三）工区管理
1．工区的激活：当对某一工区操作时，首先激活该工区。在ProjectExplorer窗口左侧中，选择某一工区，按右键使用Activate命令。
2．工区删除、重命名：在ProjectExplorer窗口左侧中，选择某一工区，按右键使用Delete、Rename命令来实现。注意：不能对当前激活的工区进行删除、重命名。
3．工区的备份与恢复：当对某一工区备份时，首先激活其它工区，在ProjectExplorer窗口左侧中，选择某一工区，按右键使用Archive命令来备份，在工区目录下，形成一个zip文件；恢复某工区，点击zip文件按右键，利用Restore来恢复工区。或者资源管理直接进行备份与恢复。
4．工区内各种图层、文件操作：
在ProjectExplorer窗口右侧中，进入Global文件夹中，选择某一图层或文件，按右键可进行删除、备份、重命名等操作。

二、数据输入
数据输入是任何软件操作运行非常重要的一步，如果数据不能够加载，下面的各种工作都无法进行。
本工区地质、地震、测井、生产测试和分析化验资料非常丰富,不同阶段研究人员和不同专业的研究人员对本地区进行项目研究时,往往进行重复地大量数据收集工作。据美国油气杂志统计，“地学工作者和工程师有超过60％的时间是花在寻找数据上的” 。因此，在本地区建立一个地质、地震、测井、油藏一体化数据库是非常必要的，实现不同专业数据共享、成果共享。

地质数据
地震数据
测井数据
生产测试
分析化验
一体化数据库
地质家
地球物理家
油藏工程师

各种地质数据都由WellBase模块来输入、存储和管理，可以输入各种石油软件格式，对于中国用户来说，主要为Excel 表格格式。

(一) 地质数据输入
1.井头数据输入
井头数据文件如下：
（1）在ProjectExplorer 的主菜单右边框上，双击WellBase图标，弹出WellBase模块，File >> Import >> Spreadsheet。出现Open 对话框, 选择Excel文件。
（2）然后Excel文件被打开，自动添加第一行（黄色）。首先选择数据项类型，输入井头数据，选择header；第二，定义每行字段类型， 字段类型如下图；第三，定义输入起始行。
（3）按下输入按钮。
选择数据项
选择字段
输入按钮
输入起始行

2.井斜数据输入
井斜数据输入有两种格式，第一种格式为井斜原始数据（如下图），第1列为Well ID, 第2列为测量点序列号，第3列为测量深度，第4列为倾角，第5列为方位角。

第二种格式为处理后的井斜数据（如下图），第1列为Well ID, 第2列为测量点序列号，第3列为测量深度，第4列为垂直深度，第5列为东西向位移，第6列为南北向位移。

加载步骤与井头数据加载相同。
3.分层数据输入
分层数据文件格式简单, 第1列为Well ID, 第2列为某层顶部深度或底部深度，第3列为另一层深度，如下图。加载步骤与井头数据加载相同。
4.试油数据输入
试油数据文件格式如下图, 第1列为Well ID, 第2列为试油次数序列号，第3列为试油日期，第4列为试油井段顶部深度，第5列为试油井段底部深度，第6列为日产油，第7列为日产水。加载步骤与井头数据加载相同。

5.速度数据输入
速度数据主要用来为合成记录和层位标定提供一个初始速度，第1列为Well ID, 第2列为速度测量序列， 一般为1，第3列为测量点序列号，第4列为双程时间，第5列为垂直深度，第6列为速度类型。加载步骤与井头数据加载相同。

142

(二) 测井数据输入
Prizm可以接受ASCII 、LAS、LBS、LIS/TIF等格式的数据文件，其中最常用为
ASCII格式和LAS格式。
1 ASCII格式测井数据输入
（1）打开Prizm软件，进入File >> Import >> ASCII Import菜单，选择所输入的文件。

（2）首先在Well ID窗口下添加井的Well ID, 在下面窗口点击起始行, 上面自动弹出两排小窗口, 用户需要定义每列曲线的名称和单位。注意：如果不想输入某一列，可在曲线列表中选择Skip Column; 如果在曲线列表中没有输入的曲线名称和单位，可在Prizm>>Project>>Setting>>Default Curves 和Units菜单下添加曲线名称和单位。
起始行
Well ID
单位
曲线名称

（3）定义完曲线名称和单位之后，点击Import按钮。
2 LAS格式测井数据输入
LAS格式测井数据输入非常简单，可以单井或大批量输入。

(三)地震数据加载
SeisVision地震数据加载分三步：第一，把SEG-Y地震数据转换为SeisVision的内部格式3dx或是3dh；第二，建立一个地震解释工区；第三，添加3dx或3dh地震数据。
1 SEG-Y地震数据转换为3dx格式
给出数据体名称
给出数据体版本
给出数据体路径
（1）打开SeisVision软件，选择2D/3D解释模式，点击SeisVision>>Load Seismic>>Load 3D Data。

（2）点击Next, 软件会自动读取线头信息，用户不必修改线头和时间窗口参数。如果用户输入波阻抗数据，用户Data Type菜单下选择Inversion。如果用户输入深度域数据体，在Data Domain中选择Depth。
（3）点击Next,利用Header Dump菜单分析判断主测线、联络测线、X、Y在道头中的位置和字节长度。一般主测线在5或9位置上，联络测线在13或21位置上，X、Y分别在73、77位置上。

（4）点击Next，点击Scan按钮，软件自动读取主测线、联络测线范围和原点等信息。注意：在上一步，如果道头中没有X、Y坐标信息，需要在3 Points菜单下定义三点坐标。

（5）点击Next，最后出现下图窗口, 给出3dx格式的文件路径和文件名，点击
Load按钮，开始加载。

2 建立一个地震解释工区
（1）打开SeisVision软件，选择2D/3D解释模式。
（2）选File >> New Interpretation，给出解释工区名称hxl3d, 点击OK按钮。自动在Discovery工区hxl文件夹下，建立hxl3d文件夹，同时在hxl3d文件夹里形成一系列配置文件。

3 添加3dx或3dh地震数据
（1）利用File>>Open打开所建立解释工区。

（2） 进入Interpretation>>Interpretation Manager菜单，利用Add按钮选择第一步所形成的hxl3d.3dx文件。

（3） 进入File>>Save，保存上面的操作。

三、微机地质应用
(一) 微机地质应用工作流程

地质数据
地震数据
测井数据
生产测试
分析化验
一体化数据库
微机地质应用工作流程
井位图
地震测网图
原油性质图
生产现状图
地层对比图
油藏剖面图
分析处理
各种储层参数图
油藏综合评价图
沉积微相图

(二) 微机地质应用
1. 井位图建立
(1) 在WellBase中，选主菜单中的Layer>>Create点OK，后弹出下面图：

(2) 双击左边目录中的Well Header，选中Well ID后拖到右边白圈周围合适的位置，在此可以点右键调节井名字体、大小、颜色等。也可在井圈上单击右键以改变井圈大小颜色等。

(3) 在Name中给底图起一个名字，点击确定。
(4) 点击GeoAtlas，起动GeoAtlas模块。
(5) 点击File>>New>>Map，弹出下图：

(6) 在需要的图层前点击复选框，选中图层，图的左边出现该图层，点击OK。
