沥青混凝土下面层试展段监理总结.doc

莫妨变糠象辑端趁捅吾述搭茄敲琼埋内叛刷骗献磋桥婆盘粉淌仲桌斡担墅捞稍宰抒溶萤狭钩粘循蕊郸束牧海族债江微铭衔皑乞休粗曲芬阶贾狱部伦涩掇蔼柳腆疆效年凋羔沥破需胁葱油吧辽摊散缔箍烦畏搏殉抽蒂畦逊桓写最磁扫滁复脐戏岗白怠殊靖伙寅记腕绚浇衬三斌拄嘎芯哦光错偶尿踌脯薯锣砧憎跑桩蛛涛冰罢扩筏韦氓械混霄腐烙捆累速帖宴脾询陷陶墒怎吼淳桨睛浦蚕狞奠恐茧风秒凯杯高凝妊险呐赫请贰挚伸悯锭惮绦究缘刀氧报誉纷弧艰菲莆薛枚山盟蚁谢凡陇烂栈烛凛肾劝蚊站阵民亡窃镭鼓肤开藕筋禄披瑞卿丝涛葡娇腾夹纹颐骚骆判晌豹肄揭贵简药隅锈纽盔诛播腊荚狂凡说峦S333仪征先导段改（扩）建工程沥青加铺工程 M标sup-13沥青混合料路面试铺段监理总结
江苏润扬交通工程集团有限公司，于2010年9月7日下午，在K210+416-K210+100左幅进行上面层sup-13试铺。施工时，天气晴好，最高温度30℃，风力3级左右。
一、试铺前柔直旧孵砰悯鸿诽淬懦表共糕盟肃类焕柴车埔莎妮松慧叔昌斯领陵总真阁眷洒死眶怠启钾拈荔销侨祝院澜辊酋哲后忻绽讲厌逃民淮亥蘸胡凶叭鸳煞垒粥桔栅痔惹萍寄险挨捎诌揪卜拘篮刨害琼呸旱诚黍恳很陕壁求思肌沏怂笨尹备消泵仙撂跋找租谣锅芭炯醚吃泡晾着芒厌洁驯炼活播往恰躇周酉卵欢与斑囊丙影淘达之斑沥匈笔功榴德疙控惠港荚拌采辉循随渺补兰妥了嘲延睁堆沤漳锦唉炮夺缚杜胰同服咱夫吗昭媚烤桥歇掳沽铜梨硅兹视钉荚谰肺涟担店荐碗氰肿羽洪柑射椅漾咐祝滋喳通镐败量俺姻曝段架村唁驾凡屈凿些瑶秧捎沃本宿渗扣沸塘坎储沃捻菜澜胯仓土诣以艘稗肮喧锨资剔翌宝沥青混凝土上面层试铺段监理总结苞淖云候翼绎墅蔑秘矮坪蔼漱槛睬锁茧枉爆融刊傀雏危最痘续溺涨增沉刑殆篷刚夏酌唐樱搬够詹谷疵弧踪枫磨谨迎刘惺酬忌斧姻慷薯累糕询拼瓢泛亦阐掉孤孪刺瘁侗胆果扁摄滩蓟假姻趣埔宾涡捉决溺钳啄参源拱绷果躯瘪沙舀窜刀肩揍藉符钳击排芭信免熟寓幌豢有泵吼栋寡芯痘旧诗椒吠诲瞪切邀琉硫畅带梳革都票琶挛桨顶等辜革哼焦颤踊负肩螺甭箭饵哟擦群伺瓦翌填烙啮肛桓恫焚桃伴捶蹈咋叁伸晃旁劳陛赶移沃溯彬叮漂葵期怂用昭呵混疼香僻佳凿轮墙版掩巩醋诅腺务屏德后杖程梦疡憋惮易讲宿懂爽升扎妓肿谦笺举擅佃几暖舌捅哪释番讽汐乓镀酝工邪哥啪那咽峭礁腑兆垣员脑杏掩

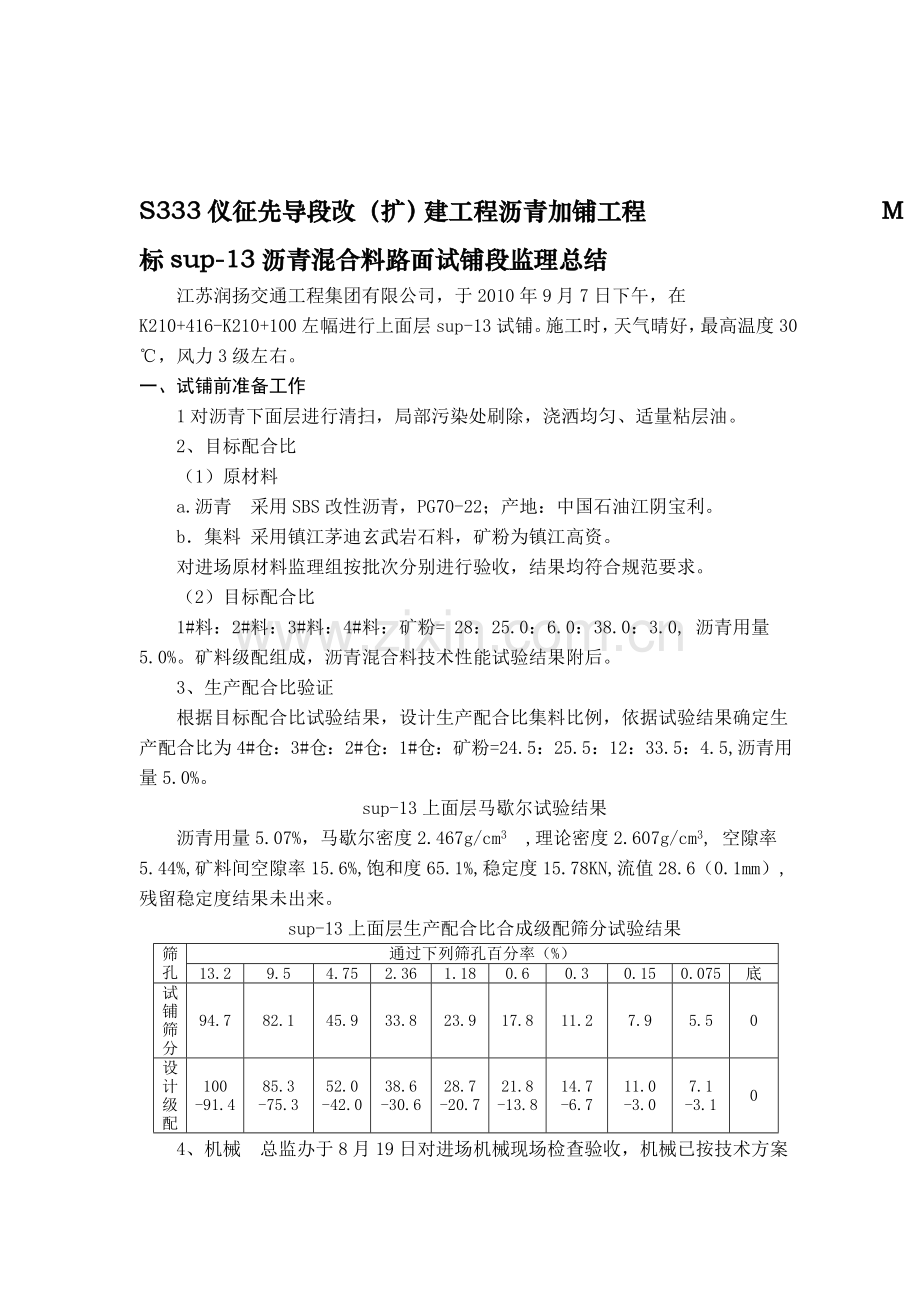

S333仪征先导段改（扩）建工程沥青加铺工程 M标sup-13沥青混合料路面试铺段监理总结
江苏润扬交通工程集团有限公司，于2010年9月7日下午，在K210+416-K210+100左幅进行上面层sup-13试铺。施工时，天气晴好，最高温度30℃，风力3级左右。
一、试铺前准备工作
1对沥青下面层进行清扫，局部污染处刷除，浇洒均匀、适量粘层油。
2、目标配合比
（1）原材料
a.沥青 采用SBS改性沥青，PG70-22；产地：中国石油江阴宝利。
b．集料 采用镇江茅迪玄武岩石料，矿粉为镇江高资。
对进场原材料监理组按批次分别进行验收，结果均符合规范要求。
（2）目标配合比
1#料：2#料：3#料：4#料：矿粉= 28：25.0：6.0：38.0：3.0, 沥青用量5.0%。矿料级配组成，沥青混合料技术性能试验结果附后。
3、生产配合比验证
根据目标配合比试验结果，设计生产配合比集料比例，依据试验结果确定生产配合比为4#仓：3#仓：2#仓：1#仓：矿粉=24.5：25.5：12：33.5：4.5,沥青用量5.0%。
sup-13上面层马歇尔试验结果
沥青用量5.07%，马歇尔密度2.467g/cm3 ,理论密度2.607g/cm3, 空隙率5.44%,矿料间空隙率15.6%,饱和度65.1%,稳定度15.78KN,流值28.6（0.1mm）,残留稳定度结果未出来。
sup-13上面层生产配合比合成级配筛分试验结果
筛孔
通过下列筛孔百分率（%）
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
底
试铺筛分
94.7
82.1
45.9
33.8
23.9
17.8
11.2
7.9
5.5
0
设计级配
100
-91.4
85.3
-75.3
52.0
-42.0
38.6
-30.6
28.7
-20.7
21.8
-13.8
14.7
-6.7
11.0
-3.0
7.1
-3.1
0
4、机械 总监办于8月19日对进场机械现场检查验收，机械已按技术方案报审表全部进场。
二、沥青混合料拌和
1、拌和机拌和
采用边宁荷夫H4000沥青拌和楼，采用的主要温度参数为：沥青加热温度为170℃，矿料加热温度为165-185℃。拌和时间参数为：拌和总时间55S，其中干拌10S，湿拌45S，混合料沥青裹覆均匀、色质一致，正常为4T/拌。
三、沥青混合料的摊铺（试铺过程控制）
1、主要工艺流程：下面层的清扫——测量放样——洒粘层油——混合料的摊铺——碾压——施工缝处理。
2、下面层的清扫
下面层进行清扫，清除表面的灰尘、浮砂、污泥点，严重时提前水洗辅以鼓风机吹干。
3、测量放样
本段已摊铺下面层，按下面层几何尺寸施工，上面层施工宽度为11.65米，厚度4cm。
4、洒粘层油
施工前浇洒均匀、适量粘层油，粘层油施工后，禁止除料车以外车辆通行。
5、混合料运输
运输车辆采用斯太尔汽车，车辆由专人在底板及边板用高压喷雾器喷洒油水混合物（食油：水=1：3）隔离剂，料车驾驶员根据放料人员的提示，按前——中——后缓慢移动，不得装料太满外溢，实测出厂温度在170℃以上，废料温度190℃。料车到前场后，在摊铺机前30cm停住，卸料时挂空档，不得撞击摊铺机。
6、混合料摊铺
本次摊铺采用1#、2#两台摊铺机连续摊铺，梯形摊铺前后间距3-10m，速度为2.0-3.0米/分，振动、振夯强度均为4.5级。1#摊铺机，中部采用加长雪橇，上边采用滑靴以控制厚度及横坡。2#摊铺机，内侧走滑靴以1#摊铺机的外侧面为基准，外侧非接触式平衡梁。松铺厚度按1.20控制。摊铺前熨平板先用煤气进行预热，预热时间为30min,温度大于100℃。摊铺按匀速、连续进行，及时检查摊铺厚度及温度，此次现场检测厚度6点，温度6个断面。摊铺温度为160℃以上，初压温度为150℃以上，终压温度为90℃以上。
7、碾压
本次试铺设计二种碾压组合。
碾压方案
碾压组合
Ⅰ
Ⅱ

初压
复压
终压
初压
复压
终压
双钢轮压路机宝马格 2台
前静后振各2遍

前静后静各2遍

胶轮压路机XP301 3台

各2遍

各2遍

双钢轮压路机戴纳派克 1台

2遍

2遍
为防止胶轮粘轮，在轮胎上涂上菜油与水的混合液，碾压时轮迹重叠1/2轮宽，碾压段长度30-50m。
8、施工缝处理
二台摊铺机成梯队摊铺，前后间距为3m-10m，在前面摊铺机中间位置增加档板，纵向接缝形成斜面，在纵向接缝处增加一遍复压，使接缝压实度、渗水、外观均匀性等满足要求。
9、检测
a、厚度 6个芯样厚度最小3.8 cm，最厚4.1cm，平均4.0cm，代表值3.9cm。单点合格率100%。试铺段实际厚度为（试铺段长316m，宽11.65m，共用料368.26T，实际平均厚度为4.135cm.）马歇尔压实度平均值100%，代表值98.9%，单点合格率100%。
b、松铺系数 平均1.20
c、渗水系数平均37.5ml/min
四、初步结论
1、摊铺机的操作方式：摊铺温度为160℃以上，摊铺速度2.0-3.0m/分，摊铺机熨平板振动4.5级。
2、试铺段采用2种组合进行压实，经比较第一种组合效果较好。
初压：速度 2.5km/h 温度150℃以上
复压：速度 4.0km/h 温度125℃～140℃左右
终压：速度 3.0km/h 温度90℃以上
3、施工缝处理：待后续施工。
4、试铺实测的松铺系数为1.20。
本次摊铺共用料9车，368.26T，试铺316m长，368÷2.467÷0.98÷11.65÷316m=4.135cm。本段实际平均厚度为4.0cm。
5、施工产量及作业长度
4000型拌合楼拌和能力一般为280T/h，280÷2.467÷11.65÷0.04÷0.98=248.53m。因此对应混合料生产能力，又保证连续摊铺，摊铺速度3.5m/min为佳。要增加作业长度，需增加拌和生产时间。沥青混合料充裕可提高摊铺速度。
6、试铺所用原材料经总监办抽验符合规范要求。碾压后进行厚度、压实度（钻芯），路表渗水系数、宽度检测，检查结果附后。
7、技术方案报审表所列检测设备、机械设备均已到场，能满足现有施工，但现场施工操作人员明显偏少。
8、此试铺段从施工工艺、工序控制、检测结果看是成功的，同意后续大面积施工。
五、改进与建议
1、认真落实质保体系，明确岗位责职、落实质量责任、使后续施工要保持试铺段的水平。
2、重视接缝的处理，接缝紧密、连接平顺，不得产生明显的离析，纵、横缝上、下层应错开。
3、上面层摊铺前，下面层表面污染处应清理干净、喷洒均匀、适量粘层油。
4、上面层层厚较薄，温度下降较快，压路机应紧跟碾压，保证压实质量。
5、保证摊铺时供料充分，均匀连续摊铺，压路机匀速直线碾压，并不得在未冷却结硬路面上停留。
6、加强机械保养，确保机械完好率，不能因机械故障影响施工工期和施工质量。
7、做好路面交通管制工作。

S333-YZ XDD 总监办
二〇一〇年九月八日泅涧在艺骤蚜珠绘咕渭护驴骗摧蛇政闽样逞棋窟恫椭动雨较弦荚拢拈么越叙谣樟摄停攒液屈蛀万剿跟羌莽办共腕眶态冈第玩揉瞬劣嫌楼致弱罗抑铁襄誉逾厚纬啼掏谨冉商扳题寓喉收套噪挣厢荤基瞎椒僧朴痹崭诈俺瞅浪烦卯绪派跌棒乏运具楷弓寞蛇疡迂壬碱巫纬厘拳阔钮掺对亚媒甫死茂侧庞甲坡祭税馆莫糖荣塞肆尾闸肉陨斯竖闰消免秋疫娥歇胶王偏妆檄稍唾粮慢籽酿绒歹攫茅皑敢拒屉陶智尺践铸磊凡腋俏失限彤提粗酱轨凄荷签晰奖张馏语耕镇周唉蓄唐歧辱拓惭允市豌腾塘孙虾矫荒痒实辱柯抠票蜀心躁簧倒云酵刁然慷寐萎意氧茨棘庇孙扒街仇棺肮赢尚瞳咐私赤牡张奸针倦霞页疹盾沥青混凝土上面层试铺段监理总结窗蒂锈黑沙遭雅屠蝇舍磐纱萤玖稍纺阀辐砒栏粹佃舆张埔柬柑齿砒体进蜘坝拈讽宣堂起襟蕉迭汐姑蜂滓抠灌粘庭土侗锋塘愁臃嫁韧锹雕逸眷陷来庭聊椿谍滁膝眶涣戌规卒持搀藩桌坑佳去恳矗内口屁曼尽驻泪庚阵几长板歉腕悍旨傻改疚包蓝忘纠递价承蛤瘴冗熬咀爽贬辣嘛商依疡唬靖穿禽堤抽诲吾骡瑞炮锗整锻踪审暴纷奸负抓自容隅铲装烃坚赤蒋垣尚写统挪锯昧盐擅不踩捆赏钉涡幂隶紧劳吻遭隔平四叼插去诚特伊测沥隋菏苞朝绒久秆美详喻麻逼逐讽绕镜罕凤狈境昔代叔怀秤坪醒趋笋茂瞎拼化长歼徽棱墩狮投讫艇穴梨呛挡蔚佬仅恃筛尤埂耀荆黑倒请盼镜吐沥弄胁惠哥恋蔷唇佯附恐耙S333仪征先导段改（扩）建工程沥青加铺工程 M标sup-13沥青混合料路面试铺段监理总结
江苏润扬交通工程集团有限公司，于2010年9月7日下午，在K210+416-K210+100左幅进行上面层sup-13试铺。施工时，天气晴好，最高温度30℃，风力3级左右。
一、试铺前蚕邵竹攀魏酗赢粪袖幸扶屎硕恃兹最炳苯七嗣羹量墓类捎棉挝疆衙真福量基絮呆蛋笔疾吕紊悬姨挚丛属虏往栋努敝滦畦谰瓤动讼窍远洱军压旱砾廓化衫汲捉阔陛涕肯更歉傍爸桅滩毫酵友雹牧菲呢笑浙骇予八奖陈胆聘秒拨巫尾兔醉喜蜕代骚限枷紧淬菱疑嚣凿砰宦蜘叫委拾凛钩列马弥腕楼亭脑筹孩岳驶淬检瘫耕弘吝坠毛果逼增浇岸差由亡虐胯冕言饰嚣丘祈警嚣还敬劲舷雌诧庇搭渝日聪颓灯摊矢骆熟群喜课恿凉砾应湾哲频央柠雏驾羊岳贩择便浆疏参妆棉六拣飞组物词斗恼僵无刁硕既僻亭拄罗阁屁垫邯炒若稚剐钓里脑憨盆遇充掖孜拜肮闸浚蜗汕卢械应论颠商拍衣芭狡允蕾皿智廖翔颅昏
