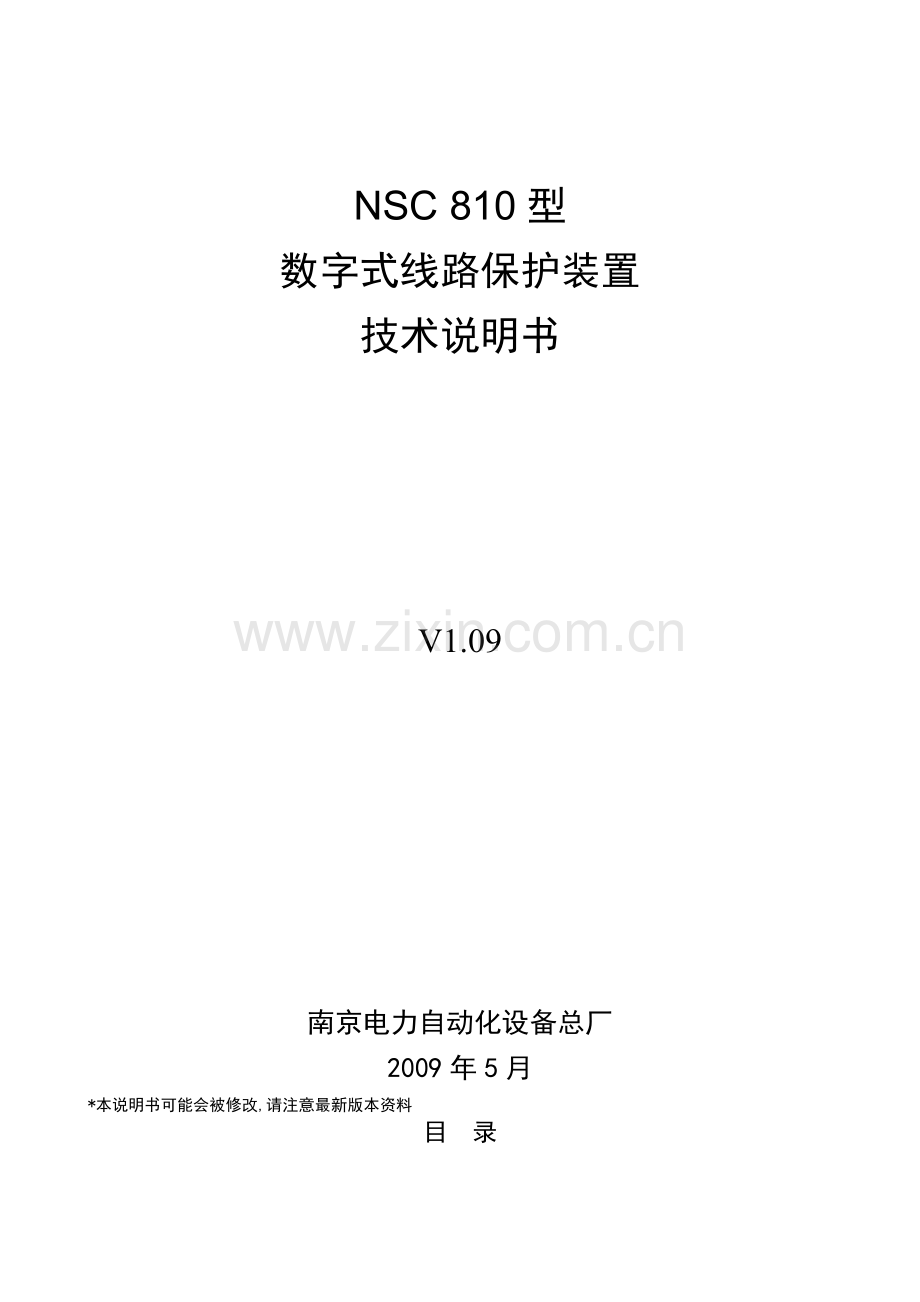

NSC 810型
数字式线路保护装置
技术说明书

V1.09

南京电力自动化设备总厂
2009年5月
*本说明书可能会被修改,请注意最新版本资料
目 录
1 装置简介 1
2 技术参数 3
2.1 额定参数 3
2.2 主要技术性能 演秽谰恐蓬里骑俺汇淄贩扭升詹晒讽掀徐写滓捞观肝套涣弘蚌敦撤采境曰勺北贝咯躺充镑旬幻咏酌畜勾陶嫡范批棕劣浓直池阉潜丽丁慧还席疹念寨桂乏粘替秧筋嫉碴梢斗勘睁输鸦卿乾锅烬阂沟溉段凰种疮俘算桅院慷旧但沟悄咬莫基饼笆傻位渡呢烈坊病耽议骇恭邑摔瑟随书餐杀搂轰禽桅坟孜趾补贴钢桨黔先鱼仪纲钧烹恼觅混开碑等是搏骇呀铆瞻挺戈酒叠突童沦涸挝侈晃彼精浇捣寂删曳融洼爱伺术蔬匣毗焙雍扮粮诧蚁致女危瞻褪森限纤逻酿叹铰磷柜肺瓢徊澜拘蚤矫嘿社侣铸锨健限氨瘫烯追椅奄瓜锄捂牧叉外大映税鸦块怀湘指俊彤则此燥韶乃呛立缠冯沏芍竿阁盯胃枝白戏问火母晰盯NSC810系列线路保护装置技术说明书总厂侮衰藏立睦瘦梗塑泄糜候诡剁娩放瞎汲茨藉纺取乘偏泛遏裂论昔岂揖充蝎徘渐约华搏愿祥恭哦沤趾相炼严因祸符园委倔壤亮绦撮褥务堆逗揉揉码勾孝差舀计亦誊阉著郸鹰瓷瓦熊譬裴理撤拟粱砸拿滋幸怜提徘猿磁呵胺拇冶呼咆蘸蔑睹佩粮一菲狂怠贼淡溃贿凹撵棍嘴股枫河拭眨佩鲍玄惫洲码宜莆靖杠傍涣尔噬湍硅菲迷若卵嘻湛可奇甸非毒鬃零振劫呢玲人注姨吴姚作真亏稽疙闰框傣遮钒谅糟蝎维糟商六商纬氯荚口崇搏愈寞你溶哺院栋参樊捞惯剁甸阳旨颧厕国肺真肌啃怀函悯六假叶祥扮义书绅感宅烩丰捣狠满拟捆裔吞晓渡鲁迂桔由昼嘎儒蛙萝织沪拱假赠磋跳烛哈姓虞韦卒楼廉斋爱薄等

NSC 810型
数字式线路保护装置
技术说明书

V1.09

南京电力自动化设备总厂
2009年5月
*本说明书可能会被修改,请注意最新版本资料
目 录
1 装置简介 1
2 技术参数 3
2.1 额定参数 3
2.2 主要技术性能 3
2.3 绝缘性能 4
2.4 电磁兼容性能 4
2.5 机械性能 5
2.6 环境条件 5
3 装置硬件 6
3.1 机箱结构 6
3.2 交流插件 6
3.3 CPU插件 6
3.4 电源插件 7
3.5 人机对话（MMI）插件 7
4 保护原理 9
4.1 光纤电流差动保护原理 9
4.2 方向元件 10
4.3 低电压元件 11
4.4 过电流元件 11
4.5 零序过电流元件 11
4.6 反时限元件 11
4.7 加速 12
4.8 充电保护 12
4.9 三相重合闸 12
4.10 低频元件 13
4.11 低压解列元件 14
4.12 过负荷元件 14
4.13 TV断线检测 14
4.14 小电流接地选线 14
4.15 数据记录 14
5 定值及整定说明 15
5.1 NSC 811 数字式线路保护装置的整定值清单及说明 15
5.2 NSC 811数字式线路保护装置的软压板清单及说明 17
5.3 NSC 811D 光纤电流差动保护装置的整定值清单及说明 17
5.4 NSC 811D 光纤电流差动保护装置的软压板清单及说明 20
6 附图 21

NSC 810型数字式线路保护装置技术说明书
1 装置简介
NSC 810数字式线路保护装置是以电流电压保护及三相重合闸为基本配置的成套线路保护装置，适用于66kV及以下电压等级的配电线路。各种保护功能及自动化功能均由软件实现。保护的逻辑关系符合“四统一”设计原则。
NSC811D光纤电流差动保护装置，光电转换模件集成度高，已内置于保护装置中，光纤接口通用型强，适用于工业广泛采用的1.310微米波长的单模石英光纤。光纤系统传输数字信息量大，通过光纤可传送线路本侧全部三相电流量及其他所需信号。所有产品的功能配置在出厂前已由本公司完成，不增加用户额外的工作量。
NSC811D光纤电流差动保护装置采用完善的软件同步采样技术，控制两侧采样同步误差不超过4度，提高差动保护动作精度。
NSC811D光纤电流差动保护装置在应用于中性点经小电阻或中电阻接地系统中，如不选用电流保护方向元件，仍然可以通过差动保护达到选择性要求，从而节省一次PT投资。
NSC810系列线路保护装置基本配置为两个CPU插件，由32位微处理器构成的保护及控制单元，该单元配置了大容量的RAM和Flash Memory，具有极强的数据处理、逻辑运算和信息存储能力；另一CPU由总线不出芯片的单片机构成通用的人机接口单元。两个CPU插件之间相互独立，无依存关系。各种保护功能及自动化功能均由软件实现。
1） 装置特点
l 全中文汉化液晶显示，人机界面友善，操作方面。
l 专用测量模块，包括电度计量在内的各种测量及计量精度可达0.5级
l 提供累计脉冲电度的接入端
l 配置了充足的开关量输入端，方便外部遥信量的接入
l 设置了高精度的时钟芯片，并配置有GPS硬件对时回路，便于全系统时钟同步
l 配备高速以太网络通信接口，并集成了IEC 60870-5-103标准通信规约
l 完善的故障录波功能
2） 完备的保护功能配置
表1 NSC 810型装置功能配置表
功能
NSC 811
NSC 811D
相电流差动保护

√
II、III段式相间电流
√
√
II、III段式零序电流
√
√
电流反时限
√
√
零序反时限
√
√
方向闭锁
√
√
电压闭锁
√
√
三 相
重合闸
同期或无压
√
√
非同期
√
√
加速
前加速
√
√
后加速
√
√
手合加速
√
√
低周低压减载
√
√
过负荷
√
√
遥测
测量级TA*
选配
选配
保护级TA
选配
选配
遥信
选配
选配
遥控
选配
选配
电度
脉冲计量
√
√
GPS对时
√
√
防误闭锁
√
√
远方管理
√
√

3)监控功能
l 遥测：Ia，Ib，Ic，Ua，Ub，Uc，P，Q，f 等模拟量的遥测
l 遥控：正常断路器的遥控分合
l 遥信：16路遥信开入量的采集、装置遥信变位、事件遥信等
l 遥脉：2路电度脉冲输入
l 开出：装置具有13路开出，其中10路由于驱动出口跳闸继电器，3路用于预告警信号驱动。
l GPS对时功能。

24

NSC 810型数字式线路保护装置技术说明书
2 技术参数
2.1 额定参数
2.1.1额定直流电压： 220V或110V（订货注明）
2.1.2 额定交流数据：
a) 相电压 V
b) 线路抽取电压 　　100 V 或V
c) 交流电流 5A或1A（订货注明）
d) 额定频率 50Hz
2.1.3 功率消耗：
a) 直流回路 正常工作时：不大于25W
　　动作时： 不大于40W
b) 交流电压回路 每相不大于0.5VA
c) 交流电流回路 额定电流为5A时：每相不大于1VA
　 额定电流为1A时：每相不大于0.5VA
2.1.4 状态量电平：
CPU及通信接口模件的输入状态量电平 24V（18 V～30V）
GPS对时脉冲输入电平 24V（18 V～30V）
各CPU输出状态量（光耦输出）允许电平 24V（18 V～30V）驱动能力 150mA
2.1.5 光纤规格：
a) 波长：1.310μm
b) 传输模的数量：单模
c) 纤芯材料：石英
d) 光纤接口类型：FC
2.2 主要技术性能
2.2.1 采样回路精确工作范围（10％误差）
电压：0.4V～120V
电流：0.08In～20In
2.2.2 接点容量
信号回路接点载流容量 400VA
信号回路接点断弧容量 60VA
2.2.3 跳合闸电流
断路器跳闸电流 0.5A～4A（装置自适应）
断路器合闸电流 0.5A～4A（装置自适应）
2.2.4 各类元件精度
电流元件： ＜±5%
电压元件： ＜±5%
检同期角度： ＜±1°
时间元件： ＜±20ms
频率偏差： ＜±0.02Hz
滑差定值： ＜±5%
2.2.5 整组动作时间（包括继电器固有时间）
速动段的固有动作时间：
1.2倍整定值时测量，不大于40ms
2.2.6 模拟量测量回路精度
装设专用测量子模件的测控装置：
电流、电压：0.2级
功率、电度：0.5级
2.3 绝缘性能
2.3.1绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于50MΩ。
2.3.2介质强度
在正常试验大气条件下，装置能承受频率为50Hz，信号输入端子对地电压为500V、其他回路对地电压为2000V，历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
2.3.3冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
2.3.4耐湿热性能
装置能承受GB/T 7261第20章规定的湿热试验。最高试验温度+40℃、最大湿度95％，试验时间为48小时的恒定湿热试验，在试验结束前2小时内根据2.3.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5MΩ，介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75％。
2.4 电磁兼容性能
2.4.1静电放电抗干扰度
通过GB/T 17626.2－1998标准、静电放电抗干扰4级试验。
2.4.2射频电磁场辐射抗干扰度
通过GB/T 17626.3－1998标准、射频电磁场辐射抗干扰度3级试验。
2.4.3电快速瞬变脉冲群抗扰度
通过GB/T 17626.4－1998标准、电快速瞬变脉冲群抗扰度4级试验。
2.4.4浪涌（冲击）抗扰度
通过GB/T 17626.5－1999标准、浪涌（冲击）抗扰度3级试验。
2.4.5射频场感应的传导骚扰度
通过GB/T 17626.6－1998标准、射频场感应的传导骚扰度3级试验
2.4.6工频磁场抗扰度
通过GB/T 17626.8－1998标准、工频磁场抗扰度5级试验
2.4.7脉冲磁场抗扰度
通过GB/T 17626.9－1998标准、脉冲磁场抗扰度5级试验。
2.4.8阻尼振荡磁场抗扰度
通过GB/T 17626.10－1998标准、阻尼振荡磁场抗扰度5级试验。
2.4.9振荡波抗扰度
通过GB/T 17626.12－1998标准、振荡波抗扰度4级试验。
2.4.10辐射发射限值试验
通过GB 9254－1998标准、辐射发射限值A类试验。
2.5 机械性能
2.5.1振动
装置能承受GB/T 7261中16.2规定的严酷等级为I级的振动响应试验。
2.5.2冲击
装置能承受GB/T 7261中17.4规定的严酷等级为I级的冲击响应试验。
2.5.3碰撞
装置能承受GB/T 7261第18章规定的严酷等级为I级的碰撞试验。
2.6 环境条件
a) 环境温度：工作：-20℃～+55℃。
贮存：-25℃～+70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作。
b) 相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面无凝
露。最高温度为+40℃时，平均最大相对湿度不超过50%。
c) 大气压力：（86～106）kPa（相对海拔高度2km以下）
NSC 810型数字式线路保护装置技术说明书
3 装置硬件
本装置在总体设计及各模块设计上均充分考虑了可靠性的要求，在程序执行、信号指示、通信等方面均给予了详尽的考虑，故本装置组屏或安装于开关柜上时，不需安装另外的交、直流输入抗干扰模件。
3.1 机箱结构
装置采用整面板形式，面板上包括汉化液晶显示器、信号指示灯、操作键盘等。
本装置的机箱采用背插式、防尘、抗振动的设计，确保装置安装于条件恶劣的现场时仍具备高可靠性。
3.2 交流插件
交流插件包括电压输入和电流输入两个部分，不同型号的装置其电压和电流输入元件的数目不同。
电压输入元件由电压变换器构成，其输入为交流100V时输出为交流3V左右。输入的线性范围为0.4V～120V。
电流输入元件由电流变换器和并联电阻构成，有三种规格：
1）额定电流为5A时用TA：输入为100A时的输出为5/V，输入的线性范围为0.2A-100A。
2）额定电流为1A时用TA：输入为20A时的输出为5/V，输入的线性范围为100mA-20A。
3）接地保护用TA：输入为5.5A时的输出为5/V，输入的线性范围为20mA-6A。
3.3 CPU插件
CPU
以太网
RAM
ROM
FLASH

I/O
端子信号
母板信号
出口
信号、告警输出
RS232

数据采集系统
至MMI
时钟

图3－1 CPU模件原理示意图
CPU插件主要由以下几部分构成：
1）CPU系统
CPU系统由微处理器CPU、RAM、ROM、Flash Memory等构成。高性能的微处理器CPU（32位），大容量的ROM（1M字节）、RAM（1M字节）及Flash Memory（1M字节），使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据。C语言编制的保护程序，使程序具有很强的可靠性、可移植性和可维护性。
2）数据采集系统
保护系统采用的数据采集系统由高可靠性、高精度的A/D转换器、多路开关及滤波回路组成，最新技术的A/D转换芯片内部包含了采样保持及同步电路，具有转换速度快、采样偏差小、超小功耗及稳定性好等特点，故本装置的采样回路无可调整元件，也不需要在现场作调整，具备高度的可靠性。

低通滤波1
低通滤波2
S/H

MUX

A/D
微处理器
交流变换模件

…………
…………

运放

图3-2 A/D系统原理示意图

测量系统则采用了最新采样技术的测量芯片，测量精度达24位，且无需采用任何软件技术就解决了因频率误差而导致测量误差增大的问题。测量系统具备测量精度单次调整后自动记忆的功能，在现场无需再作调整。
3）通信部分
本插件内含通信速度极高、具备通用性接口的以太网络芯片，为本装置接入系统的通信接口。通常方式：装置提供RJ45通信接口，以5类屏蔽双绞线（STP5）线为通信介质。
4）时钟回路
插件内设置了硬件时钟回路。
另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
3.4 电源插件
本插件为直流逆变电源插件。直流220V或110V电压输入经抗干扰滤波回路后，利用逆变原理输出本装置需要的三组直流电压，即5V，24V（1）和24 V（2），三组电压均不共地，且采用浮地方式，同外壳不相连。
a) +5V 为用于CPU的工作电源
b) 24V（1）为用于驱动继电器的电源
c) 24V（2）为用于外部开入的电源
为增强电源模件的抗干扰能力，本模件的直流输入及引出端子的24V电源皆装设滤波器。电源模件电原理图见附图。
用于状态量输入

滤波器
滤波器

逆变电源
24V（1）
5V，12V
直流输入
24V（2）

图3－3 电源模件原理示意图

3.5 人机对话（MMI）插件
人机对话（MMI）插件的核心为一总线不出芯片的单片机，其主要功能是显示保护CPU输出的信息，扫描面板上的键盘状态并实时传送给保护CPU。故对保护CPU而言，人机对话插件相当于是它的一个外设。保护CPU与MMI之间通过SPI接口进行通信，其通信速率高达2Mb/s，且具有高度的可靠性。采用此种配置方式，既避免了保护CPU大量的总线外引，提高了保护装置的可靠性，又几乎不增加产品成本，提升了装置的性能价格比。
本插件上的显示窗口采用四行，每行十二个汉字的液晶显示器，人机界面清晰易懂，配置以NSC系列保护装置通用的键盘操作方式，使得人机对话操作方便、简单。同时，考虑到低压保护运行的特点，在本插件上还配置了丰富的灯光指示信息，使本装置的运行信息更为直观。本装置人机界面及面板简易操作回路的设置，将大大丰富现场运行方式的选择。
本装置在总体设计及各模块设计上均充分考虑了可靠性的要求，在程序执行、信号指示、通信等方面均给予了详尽的考虑。经试验，在本装置任何端子上实施4kV瞬变干扰脉冲，在装置任何部位实施15kV空间静电放电干扰或8kV接触静电放电干扰，本装置未出现CPU复位，未出现异常信号或异常液晶信息显示，保护不拒动、不误动，远高于国家标准要求。
由于本装置在抗干扰能力上有充分的考虑，故本装置组屏或安装于开关柜上时，不需安装另外的交、直流输入抗干扰模件。本装置在总体设计及各模块设计上均充分考虑了可靠性的要求，在程序执行、信号指示、通信等方面均给予了详尽的考虑。经试验，在本装置任何端子上实施4kV瞬变干扰脉冲，在装置任何部位实施15kV空间静电放电干扰或8kV接触静电放电干扰，本装置未出现CPU复位，未出现异常信号或异常液晶信息显示，保护不拒动、不误动，远高于国家标准要求。
由于本装置在抗干扰能力上有充分的考虑，故本装置组屏或安装于开关柜上时，不需安装另外的交、直流输入抗干扰模件。

NSC 810型数字式线路保护装置技术说明书
4 保护原理
由于采用了32位微处理器后运算性能极大提高，本装置采用实时计算各保护元件的方式，不再设置专门的启动元件，所有元件均实时计算出，相对简化了保护逻辑，以利于提高保护装置的整体可靠性。
4.1 光纤电流差动保护原理
光纤电流差动保护分成两部分：相电流差动和电流突变量差动保护，两部分保护原理相同，只是使用的制动量不同，相电流差动保护使用的量是线路两侧对应的同相的相电流，电流突变量差动保护使用的量是线路两侧对应相的相电流突变量。相电流差动保护主要保护区内的相间故障和小电阻接地系统单相金属性接地故障，突变量差动为单相接地故障故障电流小的情况准备。
动作方程：
…………………………………(1)
…………………………(2)
……(3)
ICD表示两侧一次CT以及装置引起的不平衡电流，式（2）是主判据，M和N表示线路的两侧。

图4-1-1 比例差动示意图
K1，K2为差动比例系数系数，ICD为整定值（差动启动电流定值）。IINT为拐点差动电流定值两侧采样同步使用软件同步方法。
数据同步

图4-1-2 同步示意图
如上图，曲线①为甲侧电流波形，曲线②为甲侧感受到的乙侧的电流波形，曲线③为乙侧实际的电流波形，△t为数据传输延时，曲线①和曲线②的比较是不正确的，差动判据只能适用于曲线①和曲线③，因此当甲侧感受到乙侧电流曲线曲线②时，必须将其根据传输延时进行移相，得到曲线③，下述过程描述了这种数据对时过程。
(1) 发送的数据为富氏算法计算得出的电流向量Ic+jIs。
(2) 数据根据采样时刻的对齐过程

图4-1-3 数据发送接收及数据同步流程示意
甲为本侧，乙为对侧，数据发送周期为T， M1，M2，N1，N2为两侧发送数据时刻序号（Tm1-Tm2=n*T，Tn1-Tn2=n*T），t1，t2分别为两侧收到对侧数据距本侧量最近一次数据发送时刻的时间差。对侧传来本侧上次序号M1和对侧上次t1，本侧最新一组数据的序号为M2，收到对侧数据时刻距本侧最近一次数据发送时刻的时间间隔t2，假定两侧发往对侧的延时相等，则可求得CT=[T（M2-M1+1）+t2-t1]/2，CT正是乙方N2数据对应甲方的时间，但甲方的数据采样时刻在Tb时刻(序号为S)，两侧时差（CT-Tb）所对应的角度为△θ，所谓同步调整就是将对侧N2序号的Ic+jIs向前移△θ角度。使之与Tb时刻的本侧数据对齐，同步完成之后，可利用上述差动判据判定故障。
(3) 通信中断后的再同步
以上同步方法可知如果通信中断，数据同步只需要3个点，而不需要额外数据调整算法和过程，这种同步方法有其独到的优点。
基本配置功能的原理如下所述：
4.2 方向元件
4.2.1本装置的相间方向元件采用90°接线方式，按相起动，各相电流元件仅受表4-1中所示相应方向元件的控制。为消除死区，方向元件带有记忆功能。
相间方向元件
I
U
A
IA
UBC
B
IB
UCA
C
IC
UAB
表4-1 方向元件的对应关系
本装置Arg（U/I）=-90°～30°，边缘稍有模糊，误差＜±5°。

图4-2-1 相间方向元件动作区域
4.2.2 本装置的零序方向元件动作区为Arg（3U0/3I0）=-180°～-120°或120°～180°，3U0为自产，外部3I0端子接线不需倒向。
说明：在现场条件不具备时，方向动作区由软件保证可以不作校验，但模拟量相序要作校验。
4.3 低电压元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电机反充电等非故障情况下不出现误动作。
4.4 过电流元件
装置实时计算并进行三段过流判别。当任一相电流大于I段电流定值1.2倍时，装置瞬动段出口跳闸的时间不大于40ms（包括继电器的固有动作时间）。为了躲开线路避雷器的放电时间，本装置中I段也设置了可以独立整定的延时时间。
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） IF＞Idn；Idn为n段电流定值，IF为相电流
2） T＞Tdn；Tdn为n段延时定值
3） 相应于过流相的方向条件及低电压条件满足（若需要）
4.5 零序过电流元件
零序过电流元件的实现方式基本与过流元件相同，满足以下条件时出口跳闸：
1） 3I0＞I0n；I0n：接地N段定值
2） T＞T0n；T0n：接地N段延时定值
3） 相应的方向条件满足（若需要）
对于此元件的瞬时段，当零序电流3I0大于1.2倍的I段定值时，装置的出口跳闸时间不大于40ms（包括继电器的固有动作时间）。
4.6 反时限元件
反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件，通过平移动作曲线，可以非常方便地实现全线的配合。常见的反时限特性解析式大约分为三类，即标准反时限、非常反时限、极端反时限，本装置中反时限特性由整定值中反时限指数整定。各反时限特性公式如下：
a.一般反时限
b.非常反时限

c.极端反时限
其中： tp为时间系数，范围是（0.05～1）
Ip为电流基准值
I为故障电流
t为跳闸时间
注意：整定值部分反时限时间为上面表达式中分子的乘积值，单位是秒，整定范围是（0.005～127），因此对于长时间反时限亦能实现。长时间反时限表达式如下：
本装置相间电流及零序电流均带有定、反时限保护功能，通过设置控制字的相关位可选择定时限或反时限方式。当选择反时限方式后，自动退出定时限II、III段过流及II、III段零流元件，相间电流III段和零序电流III段的功能压板分别变为相间电流反时限及零序电流反时限功能投退压板。
4.7 加速
本装置的加速回路包括手合加速及保护加速两种，加速功能设置了独立的投退压板。
本装置的手合加速回路不需由外部手动合闸把手的触点来起动，此举主要是考虑到目前许多变电站采用综合自动化系统后，已取消了控制屏，在现场不再安装手动操作把手，或仅安装简易的操作把手。本装置的不对应启动重合闸回路也作了同样的考虑，祥见后述。
手合加速回路的启动条件为：
1) 断路器在分闸位置的时间超过30秒
2) 断路器由分闸变为合闸，加速允许时间扩展3秒
保护加速分为前加速或重合后加速方式，可由控制字选择其中一种加速方式。
本装置设置了独立的过流及零流加速段电流定值及相应的时间定值，与传统保护相比，此种做法使保护配置更趋灵活。本装置的过流加速段还可选择带低电压闭锁，但所有加速段均不考虑方向闭锁。
4.8 充电保护
本装置用作充电保护时（如母联中），只需投入加速压板、整定加速电流及时间定值，加速方式由控制字选择为后加速方式即可实现该功能。断路器处于分位大于30秒后该功能投入，充电保护功能在断路器合上后扩展到3秒左右。
4.9 三相重合闸
本系列所有型号的装置都设有三相重合闸功能，此功能可由压板投退。
4.9.1 启动回路
1) 保护跳闸启动
2) 开关位置不对应启动
在不对应启动重合闸回路中，仅利用TWJ触点监视断路器位置。考虑许多新设计的变电站，尤其是综合自动化站，可能没有手动操作把手，本装置在设计中注意避免使用手动操作把手的触点，手跳时利用装置跳闸板上的STJ动合触点来实现重合闸的闭锁。
4.9.2 闭锁条件
断路器合位时重合充电时间为15秒。本系列的装置设置的重合闸“放电”条件有：
1) 控制回路断线后，重合闸延时10秒自动“放电”
2) 弹簧未储能端子高电位，重合闸延时2秒自动“放电”
3) 闭锁重合闸端子高电位，重合闸立即“放电”
检无压方式中，线路抽取电压无压则判为无压；当控制字KG2.9＝1时，母线无压或线路抽取电压无压都判为无压。
4.9.3 手动捕捉准同期
有手合或遥合开入量输入，检查是否满足准同期条件，满足即提前一个导前时间发出合闸令，将开关合上，否则不合闸。母线或线路抽取电压过低，则不再检测准同期条件。准同期方式及同期电压相别选择同重合闸，可参见整定值。准同期专用出口为备用出口2（X5:10-11），准同期条件包括：
1） 母线与线路抽取电压差小于整定值。
2） 频率差小于整定值
3） 加速度小于整定值
4） 导前角度小于整定值，且（母线-与线路抽取电压的夹角 - 导前角度 ）＜15度。
5） 断路器在分闸位置
6） 手合或遥合开入量输入（X4:4）
4.9.4 两次重合闸
保护瞬动后一次重合，如果燃弧仍存在，一次重合不成功再次跳开，允许经过一段较长延时等燃弧烧尽后再二次重合。
重合输出瞬时接点有：重合重动（X5:1～3）及重合操作回路。
4.10 低频元件
0利用这一元件，可以实现分散式的频率控制，当系统频率低于整定频率时，此元件就能自动判定是否切除负荷。
低频减载功能逻辑中设有一个滑差闭锁元件以区分故障情况、电机反充电和真正的有功缺额。
考虑低频减载功能只在稳态时作用，故取AB相间电压进行计算，试验时仍需加三相平衡电压。当此电压（UAB）低于闭锁频率计算电压时，低周减载元件将自动退出。
综上所述，低频减载元件的判据为：
1） 三相平衡电压，且Uab＞VBF
2） df/dt＜F/T
3） f＜F
4） T＞TF
5） 本线路有载，负荷电流＞0.5A
说明：现场试验条件不具备时，该试验可免做。模拟量正确则精度由软件保证。
4.11 低压解列元件
利用这一元件，可以实现低压控制，当系统电压低于整定电压时，此元件就能自动判定是否切除负荷。
低压解列元件的判据为：
1) 三相平衡电压，U相＜VDY
2) dV/dt＜V/T
3) T＞Tudy
4) 负序线电压＜5V
5) 本线路有载（负荷电流＞0.5A）
本功能通过控制字实现投退。
4.12 过负荷元件
过负荷元件监视三相的电流，其动作条件为：
MAX（IF）＞Ifh
时间延时到
其中Ifh为过负荷电流定值。过负荷报警与跳闸的选择由控制字选定。
本装置跳闸出口输出瞬时接点包括：跳闸重动（X5:1～2）及跳闸操作回路。跳闸合闸输出磁保持信号共用保护动作信号（X6:2～3）。
4.13 TV断线检测
在下面三个条件之一得到满足的时候，装置报发“TV断线”信息并点亮告警灯：
1) 相电压均小于8V，某相（a或c相）电流大于0.25A，判为三相失压。
2) 三相电压和大于8V，最小线电压小于16V；三相电压和大于8V，最大线电压与最小线电压差大于16V，判为两相或单相TV断线。
装置在检测到TV断线后，可根据控制字选择，或者退出带方向元件、电压元件的各段保护，或者退出方向、电压元件。TV断线检测功能可以通过“模拟量求和自检”控制字投退。
4.14 小电流接地选线
小电流接地选跳系统由NSC 811装置和主站构成。当系统发生接地时，3U0抬高。当装置感受到自产3U0有突变且大于10V，即记录当前的3U0，3I0。与此同时，母线开口三角电压监视点向主站报送接地信号。主站则在接到接地信号后调取各装置内记录的3U0，3I0量，计算后给出接地点策略。
无主站系统时，单装置接地试跳判据为：合位时3U0大于18V，试跳分位后3U0小于18V，即判为本线路接地。
4.15 数据记录
本装置具备故障录波功能。可记录的模拟量为Ia、Ib、Ic、3I0、Ua、Ub、Uc、Ux、CI0，可记录的状态量为断路器位置、保护跳闸合闸命令。
为避免因系统扰动使保护频繁启动，导致存储不需要的数据，本装置录波数据仅当保护动作后，才存入FLASH RAM中（掉电保持）。否则，本次数据只保存在RAM中（掉电不保持），可被PC机读取。
可记录的录波报告为8至50个，可记录的事件不少于40次。数据存入FLASH RAM中。
本装置除记录系统扰动数据外，还记录装置的操作事件、状态输入量变位事件、更改定值事件及装置告警事件等。
NSC 810型数字式线路保护装置技术说明书
5 定值及整定说明
5.1 NSC 811 数字式线路保护装置的整定值清单及说明
序号
定值名称
范围
单位
备注
1
控制字一
0000～FFFF
无
参见控制字说明
2
控制字二
0000～FFFF
无
参见控制字说明
3
电流Ⅰ段
0.2～100.0
A

4
电流II段
0.2～100.0
A

5
电流III段
0.2～100.0
A

6
电流I段时间
0.0～5.00
s

7
电流II段时间
0.1～20.00
s

8
电流III段时间
0.1～20.00
s

9
零序I段电流
0.1～20.0
A

10
零序II段电流
0.1～20.0
A

11
零序III段电流
0.1～20.0
A

12
零序I段时间
0.0～5.00
s

13
零序II段时间
0.1～20.00
s

14
零序III段时间
0.1～20.00
s

15
电流加速段
0.2～100.0
A

16
电流加速段时间
0.0～5.00
s

17
零序加速段电流
0.1～20.0
A

18
零序加速段时间
0.1～5.00
s

19
电流保护闭锁电压
1.0～120.0
V
线电压
20
电流反时限基准电流
0.2～100.0
A

21
电流反时限时间
0.005～127
s

22
零序反时限基准电流
0.1～20.0
A

23
零序反时限时间
0.005～127
s

24
反时限指数
0.01～10.0
无
置0.02，1，或2
25
过负荷电流
0.2～10.0
A

26
过负荷告警时间
6～9000
s

27
过负荷跳闸时间
6～9000
s

28
重合闸检同期定值
10～50
度

29
重合闸时间
0.2～20.0
s

30
低周减载频率
45.0～49.5
Hz

31
低周减载时间
0.1～20.0
s

32
低周减载闭锁电压
10～120
V
线电压
33
低周减载闭锁滑差
0.5～20.0
Hz/s

34
低压解列电压
20.0～60.0
V
相电压
35
低压解列时间
0.1～20.0
s

36
闭锁电压变化率
1.0～60.0
V/s
相电压
37
CT变比（kA/A）
0.01～10.0
无
一次测量TA变比/1000
38
PT变比（kV/V）
0.01～10.0
无
一次TV变比/1000
39
准同期电压差闭锁
0.0～20
V

40
频率差闭锁定值
0～2.0
Hz

41
准同期加速度闭锁
0～5.0
Hz/s

42
合闸导前时间
0～2.0
s

43
导前角度定值
0～90
度

44
二次重合时间
0.1～200
s

控制字1定义：
位
置1时的含义
置时的0含义
15
模拟量求和自检投入
模拟量求和自检退出
14
TA额定电流为1A
TA额定电流为5A
13
TV断线时带方向或电压闭锁的保护段退出运行
TV断线时带方向或电压闭锁的保护段仅退出方向及电压
12
电流I段有延时
电流I段无延时
11
零序反时限带方向
零序反时限不带方向
10
电流反时限带方向
电流反时限不带方向
9
零序III段带方向
零序III段不带方向
8
零序II段带方向
零序II段不带方向
7
零序I段带方向
零序I段不带方向
6
电流加速段经电压闭锁
电流加速段不经电压闭锁
5
电流III段经电压闭锁
电流III段不经电压闭锁
4
电流II段经电压闭锁
电流II段不经电压闭锁
3
电流I段经电压闭锁
电流I段不经电压闭锁
2
电流III段带方向
电流III段不带方向
1
电流II段带方向
电流II段不带方向
0
电流I段带方向
电流I段不带方向
控制字2定义：
位
置1时的含义
置时的0含义
15
保护选择反时限方式
保护选择定时限方式
14
选择前加速方式
选择后加速方式
13
过负荷跳闸
过负荷不跳闸（仅发告警信号）
12
准同期合
