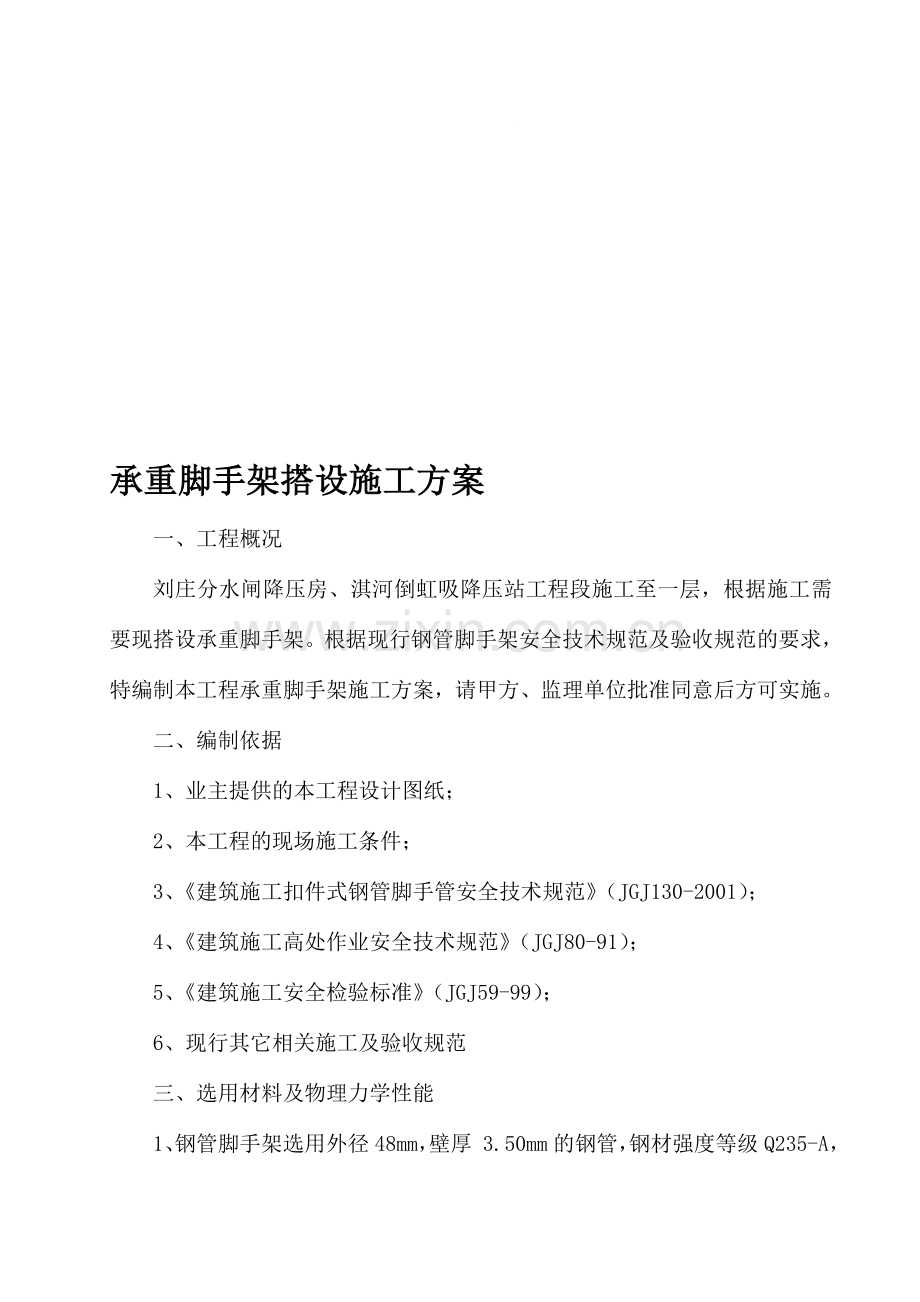

承重脚手架搭设施工方案
一、工程概况
刘庄分水闸降压房、淇河倒虹吸降压站工程段施工至一层，根据施工需要现搭设承重脚手架。根据现行钢管脚手架安全技术规范及验收规范的要求，特编制本工程承重脚手架施工方案，请甲方、监理单位批准同意后方可实施。
二、编制依据
1、业主提供的本工程设计图纸；
2、本工程的现场施工条件；
3、《建筑施工扣件式钢管脚手管安全技术规范》（JGJ130-2001）；
4、《建筑施工高处作业安全技术规范》（JGJ80-91）；
5、《建筑施工安全检验标准》（JGJ59-99）；
6、现行其它相关施工及验收规范
三、选用材料及物理力学性能

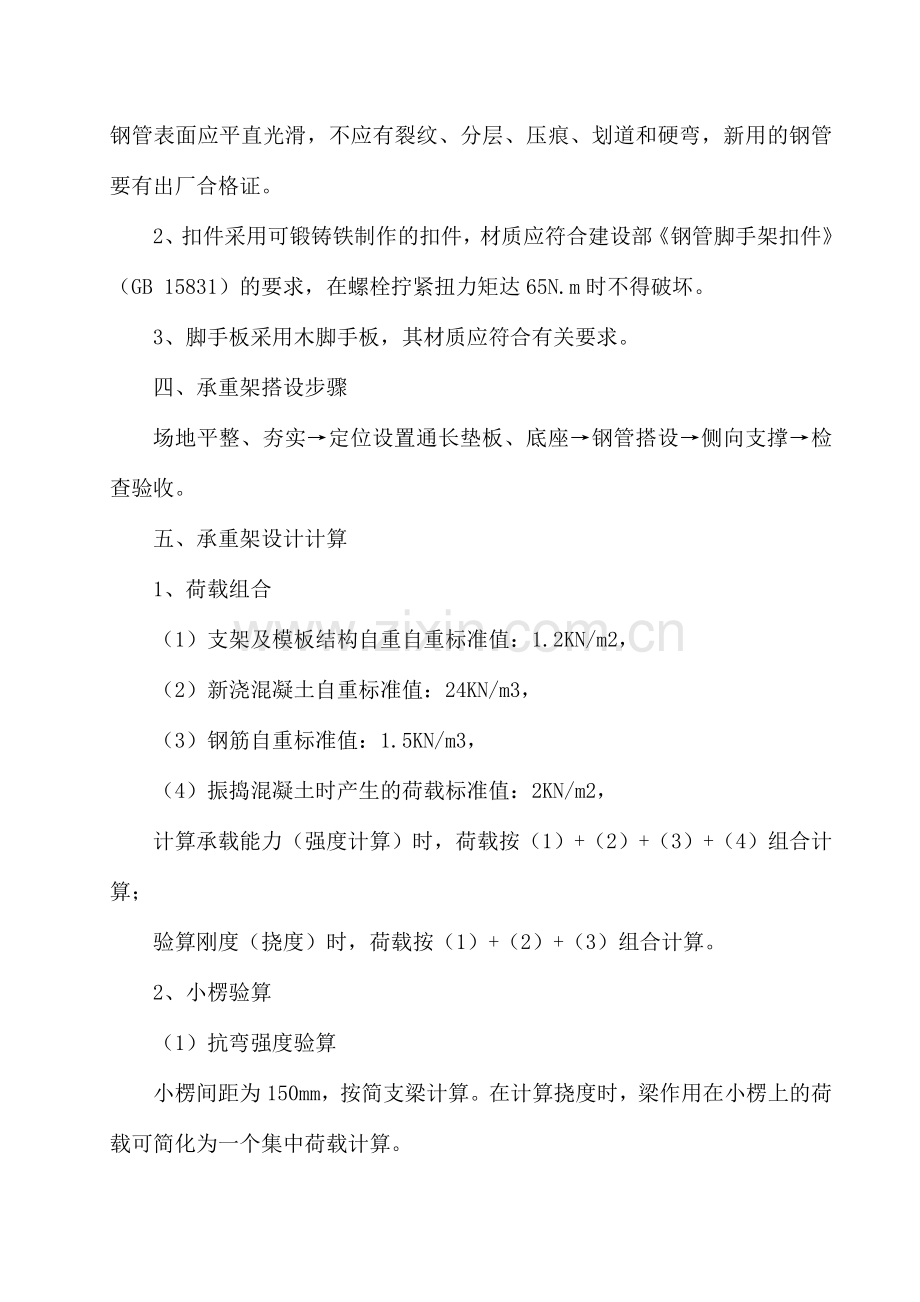

1、钢管脚手架选用外径48mm，壁厚 3.50mm的钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
2、扣件采用可锻铸铁制作的扣件，材质应符合建设部《钢管脚手架扣件》（GB 15831）的要求，在螺栓拧紧扭力矩达65N.m时不得破坏。
3、脚手板采用木脚手板，其材质应符合有关要求。
四、承重架搭设步骤
场地平整、夯实→定位设置通长垫板、底座→钢管搭设→侧向支撑→检查验收。
五、承重架设计计算
1、荷载组合
（1）支架及模板结构自重自重标准值：1.2KN/m2，
（2）新浇混凝土自重标准值：24KN/m3，
（3）钢筋自重标准值：1.5KN/m3，
（4）振捣混凝土时产生的荷载标准值：2KN/m2，
计算承载能力（强度计算）时，荷载按（1）+（2）+（3）+（4）组合计算；
验算刚度（挠度）时，荷载按（1）+（2）+（3）组合计算。
2、小楞验算
（1）抗弯强度验算
小楞间距为150mm，按简支梁计算。在计算挠度时，梁作用在小楞上的荷载可简化为一个集中荷载计算。
M=1/8ql2，σ=M/W≤f
式中M——弯距设计值；
q——作用在小楞上的均布荷载；
l——计算跨度，1000mm；
W——小楞的截面模量bh2/6，83.3x103 mm3；
K——荷载折减系数，取0.9；
f——小楞的抗弯强度设计值，13 N/mm 2；
模板传递给小楞的均布荷载q为：
0.9x〔1.2x(1.2KN/m2 x 1m +24KN/m3 x 1.5 m2+1.5KN/m3 x 1.5 m2) x 0.15m +1.4x (2KN/m2x1m) x 0.15m〕/ 1m=6.75KN/m=6.75N/mm
σ=M/W=1/8x6.75N/mmx1000mmx1000mm/83.3x103mm3=10.1N/mm 2<f=13 N/mm 2 〔满足要求〕
（2）挠度验算
ω=Pl3/48EI≤l/250
式中P——作用在小楞上的集中荷载；
E——小楞的弹性模量，9.5x103N/mm2；
I——小楞的截面惯性距bh3/12，4.17x106mm4；
ω=6.75N/mm x(1000mm)4/48x9.5x103N/mm2x4.17x106mm4=3.55mm≤l/250=1000mm/250=4mm 〔满足要求〕
3、大楞验算
（1）抗弯强度验算
按连续梁计算，承受小楞传来的集中荷载，简化成均布荷载计算。
M=1/10q l12，σ=M/W≤f
式中q——小楞作用在大楞上的均布荷载，6.75x1000/500=13.5N/mm2；
l1——计算跨度，500mm；
f——大楞的抗弯强度设计值，205N/mm 2；
σ=M/W=13.5 N/mm2x500mmx500mm/10x5080mm3=66.4 N/mm 2<f=205 N/mm 2 〔满足要求〕
（2）挠度验算
ω=ql4/150EI≤l/250
式中E——大楞的钢材弹性模量，2.06x105N/mm2；
I——大楞的截面惯性距，12.19x104mm4；
ω=13.5N/mm2x(500mm)4/150x2.06x105N/mm2x12.19x104mm4=0.22mm≤l/250=500mm/250=2mm 〔满足要求〕
4、钢管立柱的稳定性验算
σ=N/ΨA≤f
式中N——立杆的轴心压力设计值, 它包括横杆的最大支座反力，脚手架钢管的自重；
Ψ —— 轴心受压立杆的稳定系数，由长细比 l0/i 查表得到，0.489；
l0——立杆步距，1.8m；
        i —— 计算立杆的截面回转半径，i = 15.8mm；
        A —— 立杆净截面面积， 489mm2；
        σ—— 钢管立杆抗压强度计算值 (N/mm2)；
N= 6.75N/mmx1000mm+1.2x0.1489N/mmx8000mm=8179N
σ= N/ΨA =8179N/0.489x489mm2=34N/mm2<f=205 N/mm 2 〔满足要求〕
六、承重架搭设的检查与验收
1、脚手架搭设构配件的检查验收：进场材料包括钢管及扣件的尺寸、形状等必须符合相应规范要求。
2、脚手架搭设完毕或分段搭设完毕时应由单位工程负责人组织建设单位、监理单位、设计单位及专职安全人员进行检查验收，经检查合格后方可交付使用。
（1） 验收时应具备下列文件：
1）必要的施工设计文件及组装图；
2）脚手架的部件出厂合格证或质量分级合格标志；
3）脚手架工程的施工记录及质量检查记录；
4） 脚手架搭设的重大问题及处理记录；
5）脚手架工程的施工验收报告、
（2）脚手架工程的验收，除查验有关文件外，还应进行现场抽查。抽查应着重以下各项，并记入施工验收报告。
1）安全措施的杆件应齐全，扣件应紧固、合格；
2）安全网的张挂及扶手的设置应齐全；
3）基础应平整坚实；
4）连墙杆的设置应有齐全并合格要求；
5）垂直度及水平度应合格。
（3） 脚手架搭设尺寸允许偏差：
1）脚手架的垂直度：脚手架沿墙面纵向的垂直偏差应≤H/400及50mm（H为脚手架高度）；脚手架的横向垂直偏差应≤H/600及50mm；每步架的纵向与横向垂直度偏差应≤h0/600.
2）脚手架的水平度：
底步脚手架沿墙的纵向水平偏差应≤L/600(L为脚手架长度)。
八、承重脚手架注意事项
1、立杆基础
（1）、靠新增柱的立杆支撑于新增砼基础及地梁部位。
（2）、其它立杆应下垫木条板支撑在坚实的回填土上
2、立杆必须设置纵、横向双向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；立杆与大楞连接处应设置双扣件，增加滑移摩擦力。
3、剪刀撑的设置要求：承重架必须在端部设置一道剪刀撑，并应由底至顶连续设置；中间每4跨设置一道45o剪刀撑，各道剪刀撑之间的净距不应大于15m。相邻梁的承重架之间可用钢管联结，增加承重架的整体稳定性。
4、新增梁跨度大于4米，其模板应按设计要求起拱，当设计无要求时，起拱高度宜为跨度的1/000～3/1000。
九、承重架搭设的安全防护措施
1.把好材料、产品质量关，加强对架设工具的管理和维修保养工作。避免使用质量不合格的架设工具和材料，主要要求为：
（1）脚手架材料架板、钢管、扣件、安全密目网质量必须符合要求，并经过试验合格后才能使用。
（2）加强对架设工具材料的统一管理，严格执行发放和入库制度，避免或减少在搭拆和运输、存放过程中造成的损失。及时进行维修保养，剔除不合格品。
2.确保脚手架具有稳定的结构和足够的承载力。
3.认真处理脚手架地基，确保地基具有足够的承载能力，避免脚手架安全整体或局部沉降。
4.确保脚手架的搭设质量，在搭设中应注意以下事项：
（1）架子地基平整夯实，立杆根部垫砼垫块，并抄平，不得在未经处理起伏不平和软硬不一的地面上直接搭设脚手架。
（2）脚手板要铺满、铺平和铺稳，不得有探头板。
（3）搭设过程中要及时设置斜撑杆、剪刀撑，避免脚手架在搭拆过程中发生偏斜和倾倒。
（4）搭设完毕后应进行检查验收，检查合格才能使用。
5.要有可靠的安全防护措施，作业层的外侧要设安全网及密目网。
6.严格避免以下违章作业：
（1）利用脚手架吊运重物；
（2）作业人员攀登架子上下；
（3）在脚手架上拉结吊装缆绳；
（4）任意拆除脚手架部件；
（5）在脚手架底部或近旁进行开挖沟槽等影响脚手架地基稳定的施工作业；
（6）起吊构件时碰撞或扯动脚手架；
