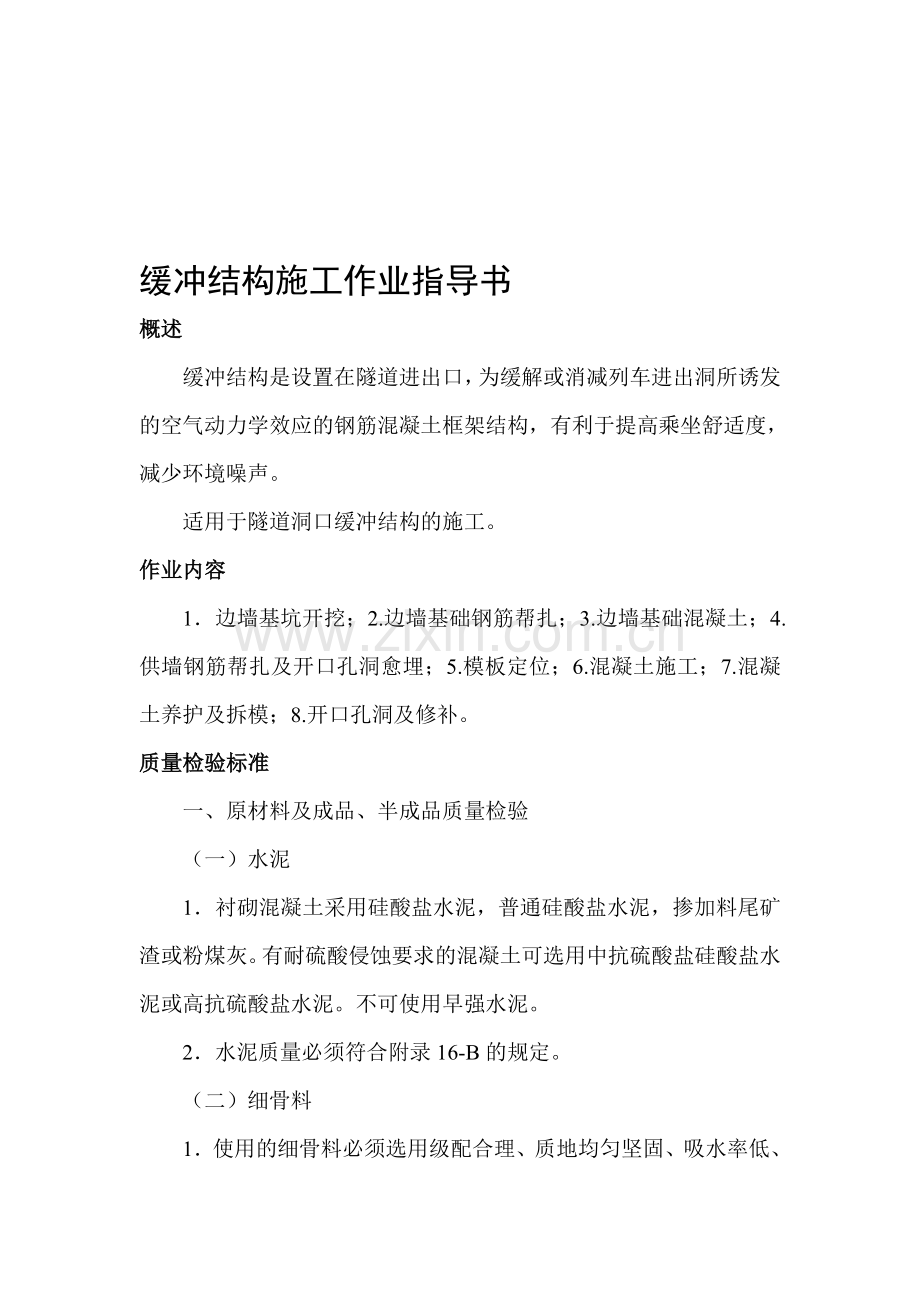

缓冲结构施工作业指导书
概述
缓冲结构是设置在隧道进出口，为缓解或消减列车进出洞所诱发的空气动力学效应的钢筋混凝土框架结构，有利于提高乘坐舒适度，减少环境噪声。
适用于隧道洞口缓冲结构的施工。
作业内容
1．边墙基坑开挖；2.边墙基础钢筋帮扎；3.边墙基础混凝土；4.供墙钢筋帮扎及开口孔洞愈埋；5.模板定位；6.混凝土施工；7.混凝土养护及拆模；8.开口孔洞及修补。
质量检验标准
一、原材料及成品、半成品质量检验
（一）水泥
1．衬砌混凝土采用硅酸盐水泥，普通硅酸盐水泥，掺加料尾矿渣或粉煤灰。有耐硫酸侵蚀要求的混凝土可选用中抗硫酸盐硅酸盐水泥或高抗硫酸盐水泥。不可使用早强水泥。
2．水泥质量必须符合附录16-B的规定。
（二）细骨料

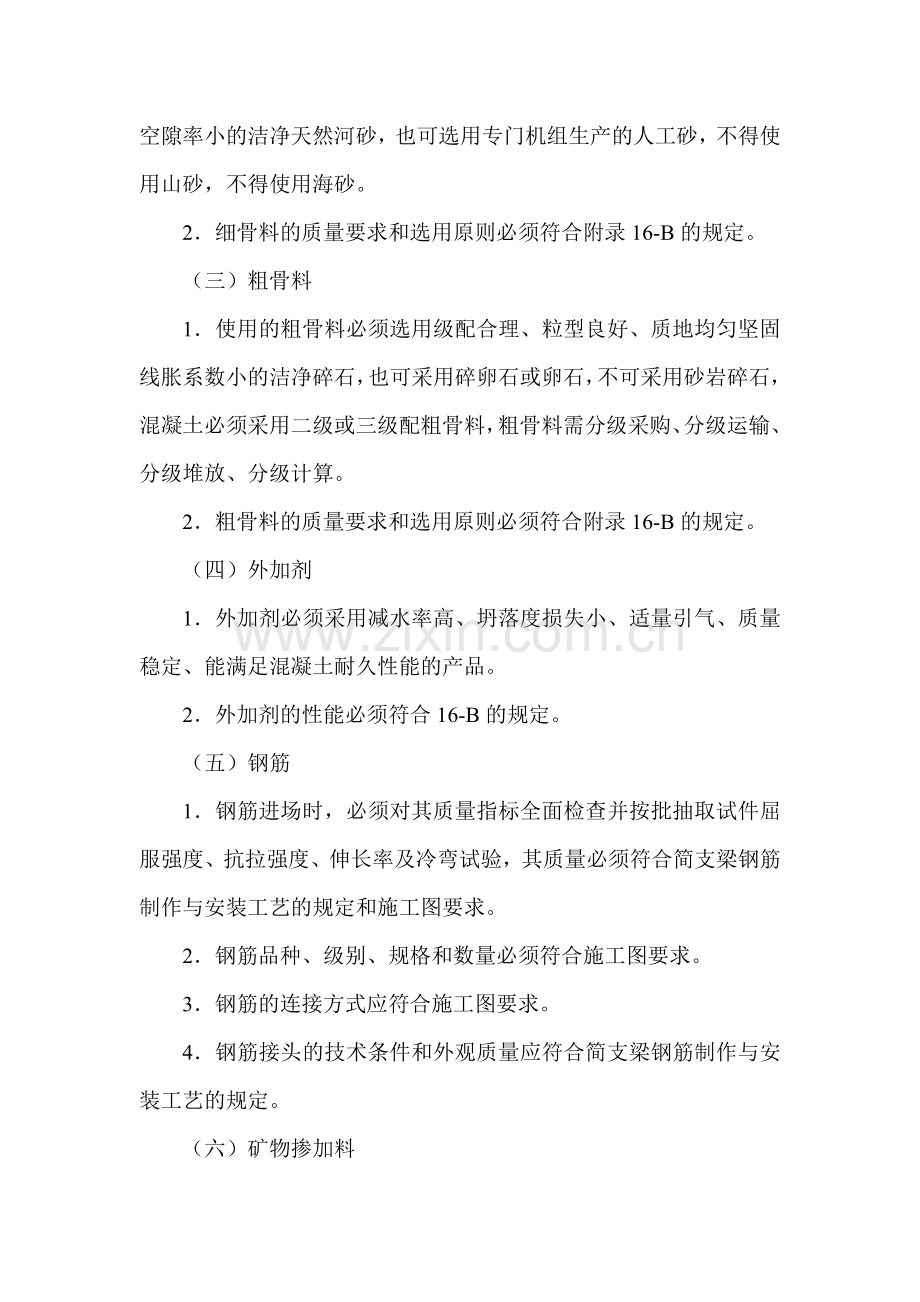

1．使用的细骨料必须选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然河砂，也可选用专门机组生产的人工砂，不得使用山砂，不得使用海砂。
2．细骨料的质量要求和选用原则必须符合附录16-B的规定。
（三）粗骨料
1．使用的粗骨料必须选用级配合理、粒型良好、质地均匀坚固线胀系数小的洁净碎石，也可采用碎卵石或卵石，不可采用砂岩碎石，混凝土必须采用二级或三级配粗骨料，粗骨料需分级采购、分级运输、分级堆放、分级计算。
2．粗骨料的质量要求和选用原则必须符合附录16-B的规定。
（四）外加剂
1．外加剂必须采用减水率高、坍落度损失小、适量引气、质量稳定、能满足混凝土耐久性能的产品。
2．外加剂的性能必须符合16-B的规定。
（五）钢筋
1．钢筋进场时，必须对其质量指标全面检查并按批抽取试件屈服强度、抗拉强度、伸长率及冷弯试验，其质量必须符合简支梁钢筋制作与安装工艺的规定和施工图要求。
2．钢筋品种、级别、规格和数量必须符合施工图要求。
3．钢筋的连接方式应符合施工图要求。
4．钢筋接头的技术条件和外观质量应符合简支梁钢筋制作与安装工艺的规定。
（六）矿物掺加料
矿物掺加料的技术要求必须符合附录16-B的规定。
（七）水
拌制混凝土需采用饮用水，当采用其他水源时，质量必须符合附录16-B的规定。
（八）模板台车
1．模板台车的外轮廓在灌注混凝土后必须保证隧道净空，门架结构的净空必须保证洞内车辆和人员的安全通行，同时预留通风管位置；
2．模板台车门架结构、支撑系统及模板的强度和刚度必须满足各种荷载的组合；
3．模板台车的长度宜为9～12m；
4．模板台车侧壁作业窗宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45×45cm，并设有相应的混凝土输送管支架或吊架；
5．定模设置通气孔、注浆管；
6．模板台车应设置足够的承重螺杆支撑和径向模板螺杆支撑；
7．模板台车可安装附着式振动器；
8．模板台车应采用45kg/m及以上钢轨为行车轨道；
9．模板台车应有大直径通风管通过的位置。
二、施工质量检验标准
1．基础基坑开挖尺寸和检验方法必须符合表1-1的规定。
表1-1 端墙（或环框）和翼墙、挡土墙基坑开挖允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
检查数量
1
基坑中心距线路中心
＋50
－0
尺量，每边不少于5处
全部检查
2
基坑长度、宽度
＋100
－0
3
基地高程
－100
仪器测量，每边不少于5处
2．模板安装允许偏差和检验方法必须符合表1-2的规定。
表1-2端墙（或环框）翼墙、挡土墙模板安装允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法及数量
1
基坑边缘位置
＋15
－0
测量，每边不少于4处，全检
2
基础顶面高程
±10
3
基础边缘位置
＋10
－0
4
边墙拱脚、端翼墙顶面高程
±10
2m靠尺测量，不少于4处，全检
5
模板表面平整度
5
6
模板表面错台
2
尺量，全检
3．预埋件和预留孔洞的数量必须符合施工图的要求，允许偏差检验方法必须符合表1-3的规定。
表1-3 预埋件和预留孔洞的允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法及数量
1

预留孔洞
中心线位置
±0
尺量，全检
尺寸
＋10
－0
2
预埋件中心位置
3
4．结构几何尺寸允许偏差和检验方法必须符合表1-4的规定。
表1-4 端墙（或环框）和翼墙、挡土墙模板安装允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法及数量
1
基础边缘平面位置
20
测量，每边不少于4处
2
基础宽度
－10
3
基础顶面高程
±20
4
端、挡翼墙边缘片面位置
＋10
－0
5
端、挡翼墙顶面高程
±20
6
表面平整度
5
2m靠尺测量，拱部不少于2处，墙身不少于4处
施工准备
一、熟悉施工图纸，编制施工工艺设计、工序质量控制设计和作业指导书，做好各项技术交底；
二、做好现场劳动力组织、准备好各种施工机械，并保证施工机械的完好率，使其能满足施工要求；
三、预备好施工使用的各项材料，使其满足施工要求；
四、做好隧道洞门口的排水系统，并保持通畅。
施工机械及工艺装备
缓冲段施工挖基和混凝土作业，所需施工机械有土方开挖机械、钻爆机械、混凝土机械和钢筋工程机械或机具。可参照表1-5选择配置。
表1-5 缓冲段施工机械和工艺装备表
序号
名称
参考规格型号
数量（台/套）
1
装载机
ZL50
1
2
挖掘机
PC200－3
1
3
气腿式凿岩机
YT－28
10
4
电动空压机
4L－20/8
2
5
自卸汽车
1～5 m3
2
6
风镐
G10
10
7
搅拌站
HX60A
1
8
输送泵
HBT60D
1
9
模板台车
9m获12m
1
10
汽车式混凝土输送车
6 m3
1
11
电焊机
500A
4
12
电焊机
250A
2
13
钢筋切割机
φ36
1
14
钢筋弯曲机
φ36
1
工艺及质量控制流程
缓冲结构施工工艺及质量控制流程见图1-1。
工艺步序说明
一、边墙基础开挖
边墙基础开挖应结合现场实际情况采取不同的施工方法，人工开挖或机械开挖，自地处向高处开挖，施工中应与洞门基础同时施工。技术施工的技术要求：
1．边墙基础必须置于稳固的地基上。
2．遇有地下水时，采用引或堵的措施。
3．基础开挖后基岩坡度大于1：4时，应凿成台阶状，台阶长度不小于1m。
4．基础挖到施工图标示高程后，应核对地基地质。当实际承载力小于施工图标示值时，应办理变更设计，采取基底处理措施。
二、边基钢筋帮扎
1．钢筋在加工弯制前应调直，并将钢筋表面的油渍、漆污、水泥浆、浮皮和铁锈等清除干净。
2．钢筋的加工应符合施工图要求，当施工图为提出要求时，应符合下列规定：
（1）受拉热轧光圆钢筋末端应作180°弯钩，其弯曲直径不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段。
（2）受拉热轧光圆和带肋钢筋的末端，当施工图要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段。
（3）弯曲钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。
（4）用光圆钢筋制成的箍筋，其末端应制成不小于90°的弯钩，弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。
3．钢筋接头应设置在承受应力较小处，并应分散布置，配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合施工图要求。当施工图未提出要求时，应符合下列规定：
（1）焊（连）接接头在受弯构件的受拉区不得大于50%，轴心受拉构件不得大于25%。
（2）在构件的受拉区，帮扎接头不得大于25%，在构件的受压区不得大于50%。
（3）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍。
（4）在同一根钢筋上应少设接头，“同一截面”内，同一根钢筋上不得超过一个接头。
注：两焊（连）接接头在钢筋直径35倍范围且不小于500mm以内，两帮扎接头在1.3倍搭接接头长度范围且不小于500mm以内，均视为“同一截面”。
4．受压光圆帮扎钢筋的搭接长度不小于30倍钢筋直径。
四、台车就位及混凝土灌注
参见衬砌作业指导书
五、开口孔洞预埋
按施工图标示尺寸加工预埋，应采用螺栓固定在台车上，避免跑模。
作业组织
根据施工图要求和现场实际情况一般采用分段平行流水作业组织，每班劳动力组织见表1-6
表1-6 衬砌施工工艺每班劳动力组织表
工种名称

工序名称
普工
混凝土工
木工
振捣工
电工
司机
班长
合计
衬砌施工
5
5
10
3
1
3
1
28
生产效率和材料消耗
根据现场实际工程量计算生产效率和材料消耗。
施工安全和环境保护
一、 施工安全
1．施工机械使用、操作人员资格、检修保养、各种专用施工机具和料具、施工用电、特殊环境中作业、既有线施工等应严格执行《铁路工程施工安全技术规程》（TB10401）；
2．施工过程中必须对施工人员员工加强安全技术交底，特殊工种必须经过考试合格以后方能上岗。在推广新技术和使用新型机械设备时，应对员工进行再培训和安全教育；
3．对洞口周围的，尤其是边仰坡顶部危石必须在边仰坡施工前清除掉，确保下面施工人员的安全；
4．开挖截水沟时要注意土石滑落，施工时错开上下垂直工作面，平行作业；
5．安设套供和高空焊接作业人员必须配戴安全帽，同时必须系好安全带；
6．现场的高压、低压电力线路及变压器和通信线路必须按有关规定统一布置；
7．临时设施的布置应考虑突发性自然灾害，如洪水、泥石流、滑坡、水灾、疫情、地震，并制定相应的应急预案；
二、环境保护
1．开始施工前，必须进行环境因素识别，确定重要的环境因素，制定相应的管理方案；
2．临时工程和场地布置应采取措施保护自然环境；
3．隧道弃渣场应按设计进行复垦或绿化，渣顶整平满足施工图要求，坡脚进行防护，防止水土流失；
4．施工场地布置时，在水源保护区内不得取土、弃土、破坏植被等，不得设置搅拌站、洗车台、充电房等，并不得堆放任何含有害物质的材料或弃物；
5．施工废水、生活污水和生活垃圾不得随意丢弃，并在生活区、生产区及洞门口设置污水处理池，生活污水或生产及洞内废水必须经过污水池处理后排放或倒置指定地点。

路基开挖
基底符合施工图
变更设计及其工程施工
边基钢筋帮扎、安装模板
边基钢筋、模板检查
灌注边基混凝土
衬砌台车就位
拱墙钢筋帮扎，预留孔洞
钢筋及孔口检查
灌注拱墙混凝土
混凝土养护、拆模
孔口修整
验收合格
不合格品处置
结束
开始
是
否
不合格
合格
不合格
合格
是
否
