凸形封头(p146).doc

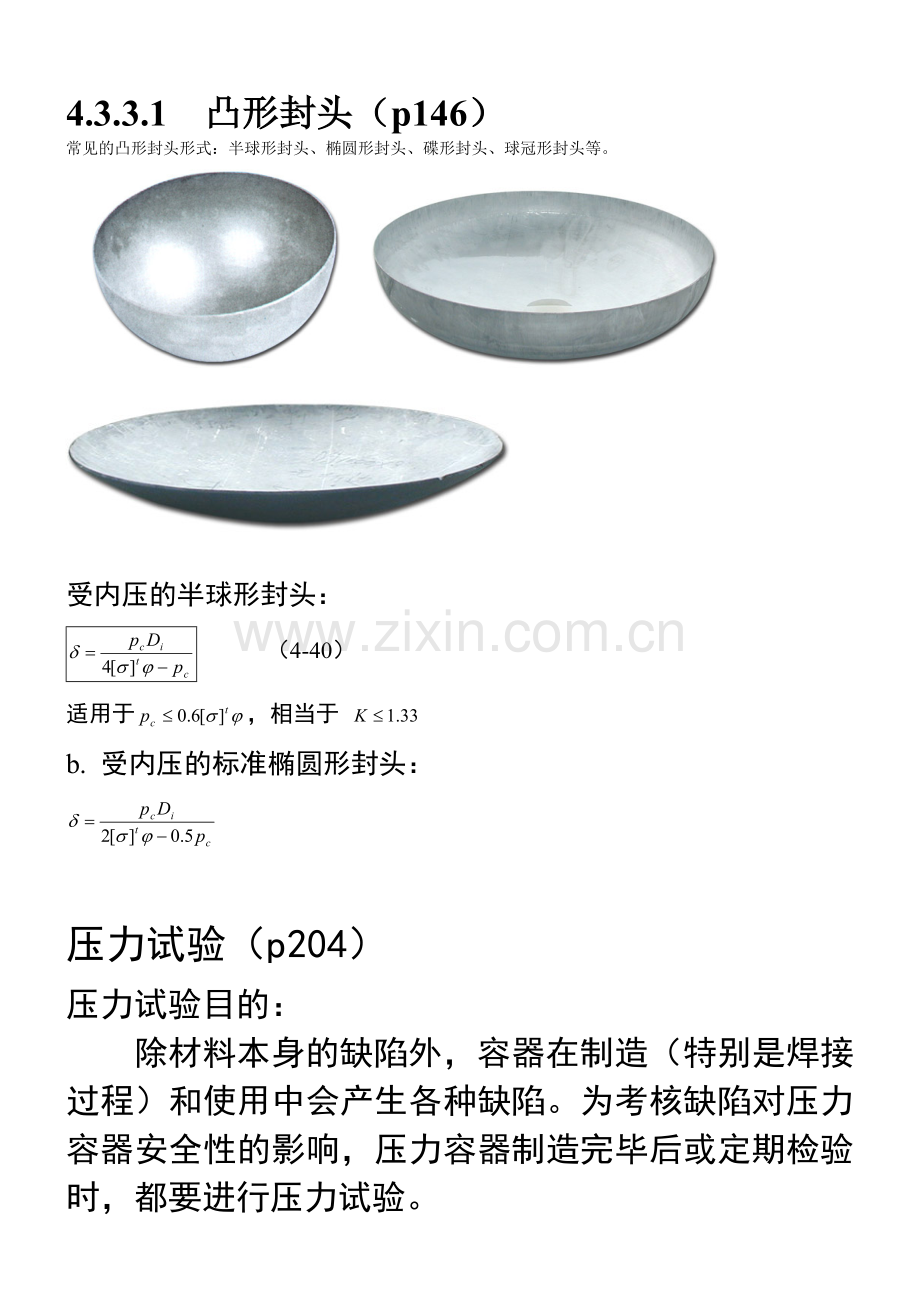

4.3.3.1 凸形封头（p146）
常见的凸形封头形式：半球形封头、椭圆形封头、碟形封头、球冠形封头等。

受内压的半球形封头：
（4-40）
适用于，相当于
b. 受内压的标准椭圆形封头：

压力试验（p204）
压力试验目的：
除材料本身的缺陷外，容器在制造（特别是焊接过程）和使用中会产生各种缺陷。为考核缺陷对压力容器安全性的影响，压力容器制造完毕后或定期检验时，都要进行压力试验。

耐压试验是指在超设计压力下进行的液压（或气压）试验；气密性试验是指在等于或低于设计压力下进行的气压试验。
耐压试验的目的：
内压容器在超设计压力下，考核缺陷是否会发生快速扩展造成破坏或开裂造成泄漏，检验密封结构的密封性能。外压容器，在外压作用下，容器中的缺陷受压应力的作用，不可能发生开裂，且外压临界失稳压力主要与容器的几何尺寸、制造精度有关，与缺陷无关，一般不用外压试验来考核其稳定性，而以内压试验进行“试漏”，检查是否存在穿透性缺陷。
压力试验：
压力试验
使用
内压容器
外压容器
真空容器
压力试验前圆筒应力校核
耐压试验
液压试验
常用

气压试验

无法充液体或在役时不允许残留液体的容器

气密性试验
易燃或极度、高度毒性或不允许有微量泄漏的容器（在液压试验后做）
p

注：
：容器元件材料试验温度下的许用应力
：容器元件材料设计温度下的许用应力
容器元件材料不同时，应取各元件材料的的最小值。

安全卸放装置（p193）:
保证压力容器安全运行，超时能自动卸压，防止发生超压爆炸而装设在容器上的附属机构，是压力容器的安全附件之一。主要包括安全阀、爆破片，以及两者的组合装置。

焊接结构设计（p197）:
焊接接头形式：对接接头、角接接头、T字接头、搭接接头。

基本坡口形式：I形、V形、单边V形、U形和J形。

基本坡口可以单独使用，也可以组合：如图(2V形和I形)：

压力容器焊接接头分类：A、B、C、D四类。（p198）

压力容器焊接结构设计基本原则：（p199）
（1） 尽量采用对接接头；
（2） 尽量采用全焊透结构；
（3） 尽量减少焊缝处的应力集中。如对接接头尽可能采用等厚度焊接，对于不等厚钢板的对接，应将厚板削边。

检查孔：手孔和人孔。
