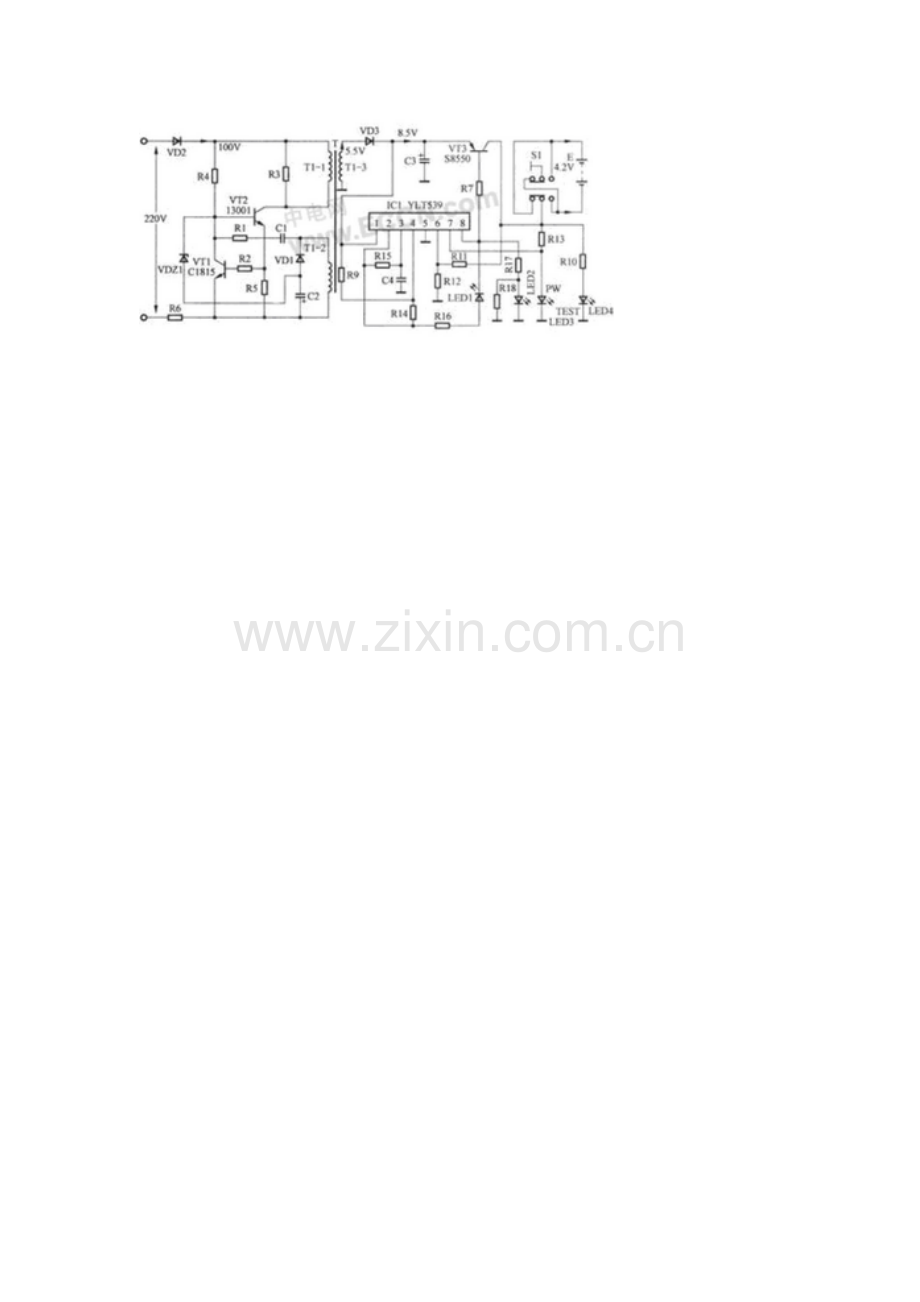

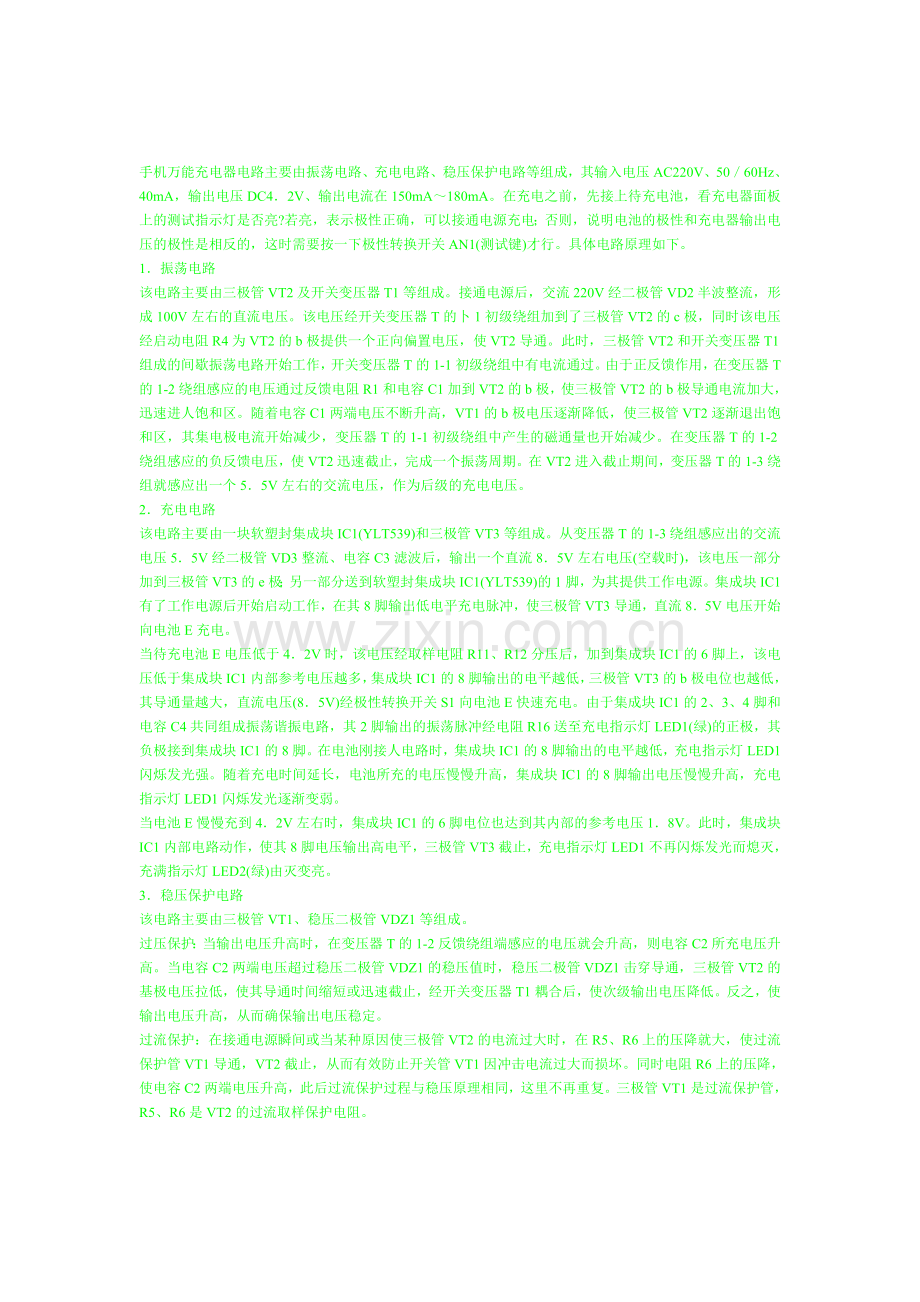

手机万能充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。具体电路原理如下。
1．振荡电路
该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。
2．充电电路
该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。
当待充电池E电压低于4．2V时，该电压经取样电阻R11、R12分压后，加到集成块IC1的6脚上，该电压低于集成块IC1内部参考电压越多，集成块IC1的8脚输出的电平越低，三极管VT3的b极电位也越低，其导通量越大，直流电压(8．5V)经极性转换开关S1向电池E快速充电。由于集成块IC1的2、3、4脚和电容C4共同组成振荡谐振电路，其2脚输出的振荡脉冲经电阻R16送至充电指示灯LED1(绿)的正极，其负极接到集成块IC1的8脚。在电池刚接人电路时，集成块IC1的8脚输出的电平越低，充电指示灯LED1闪烁发光强。随着充电时间延长，电池所充的电压慢慢升高，集成块IC1的8脚输出电压慢慢升高，充电指示灯LED1闪烁发光逐渐变弱。
当电池E慢慢充到4．2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1．8V。此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管VT3截止，充电指示灯LED1不再闪烁发光而熄灭，充满指示灯LED2(绿)由灭变亮。
3．稳压保护电路
该电路主要由三极管VT1、稳压二极管VDZ1等组成。
过压保护：当输出电压升高时，在变压器T的1-2反馈绕组端感应的电压就会升高，则电容C2所充电压升高。当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。反之，使输出电压升高，从而确保输出电压稳定。
过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。
