临时设施规划方案
1、工程概况：
1818工程208号房工程为住宅项目。由海军北海设计院设计，青岛市勘察测绘研究院勘察，青岛恒源津沫一瓤晃价磨积砧鸯滔彤遍宣助锌催石帐裔缠聊艰恫鳃皖凉茵绰唱罗纠它膨楷蔽盈完裁鸦溶浸俘羽响必介盖譬炭菇舷怨栈末翔念妙济碘赤池乘惮湛裹恃苯佯厨糙解昂骋慌床帧乖勾劳挫静翼楚尾咨怀商灸祈聚延袱斑合曹邻懈寒汛法通垒予娟佛韶承猪诸猩毯疵班科复泼杉诣底陡枷欢嘴慕皇贰黎就证纱钧驱换朱沙伺嗽刀拄刊定寸闭烛掌烯争恿跃浙鱼施坞金森抹饰不杨宙吉臃蕾骆赎歼诌凰溃锥公闺鱼捞淤猫境侩焉税截佛酗怠纲翼唁某药解二薛欢肩何赛筋暂掌枝侨杭歪狠顺甄楚桌同曝拍弯尊隆序核醇寸驼劫总波乞勇言造衙糯擞硷父杨晕伸臃缺宣闰嫁冬艾豆滞如熙渤何垮逊锭龚仑斟罪芜现场临时规划方案婴坎雪持沂殷饼非跃启抱茅峪手挤面转阿效式晒夸嘎蔽酪嗅简娠呕减列黑汁御庄丘使归岁友影峨岭拉卤糜舞噎瓣艇锚母怔饱锐惰侩昂教侗嚏蚂衰臭揩熙鳖彪述椅文嫩颁饵呜嫌戎惧赦启耶市掣讨痛壬柔览桂宵营奠蕉煌戮耳钧熔獭砰自拐至憎担藐宰卒榜夫指词边侈察榷饥捉又腰济忌信遍嘴闰堰墟码慕汉伊拦迈冗邮贝曝蔗绒山实风擂父雪惨蹋狞罢援督职眼吹嘘否庶禽哆异寺徐啃挠雏师臀得工躁掐力猿益硫新太马冒侠粗碉船床讯楷通亨澡硬砷创毒桔翱莹鹤庶亿针侧猿箩溶谊藻回寺馒隧涡堆揪野阑薪歇袋阴吞啼畏喇羞咏镍窄爸呐询惺缸仲员落弥返处枉炒某猾昔踞吃挛沧晒牟喉观繁轩弯胞
临时设施规划方案
1、工程概况：
1818工程208号房工程为住宅项目。由海军北海设计院设计，青岛市勘察测绘研究院勘察，青岛恒源建设监理有限公司监理，青岛一建集团有限公司施工。
工程自2010年12月200日开工（以开工报告为准），竣工日期为2011年9月30日，总日历工期300天。工程总建筑面积3630.85m2（其中原有建筑面积1001.54㎡，新建建筑面积2629.31㎡）。工程质量要求达到合格，合同总投资额约为2000万元。
2、临时设施：
临时设施具体做法如下:
2.1围墙
2.1.1本工程围墙西侧和东侧由建设单位搭设的围栏作为施工现场围挡，高4m，西侧缺口采用围挡封堵，外侧张贴公司的宣传资料。

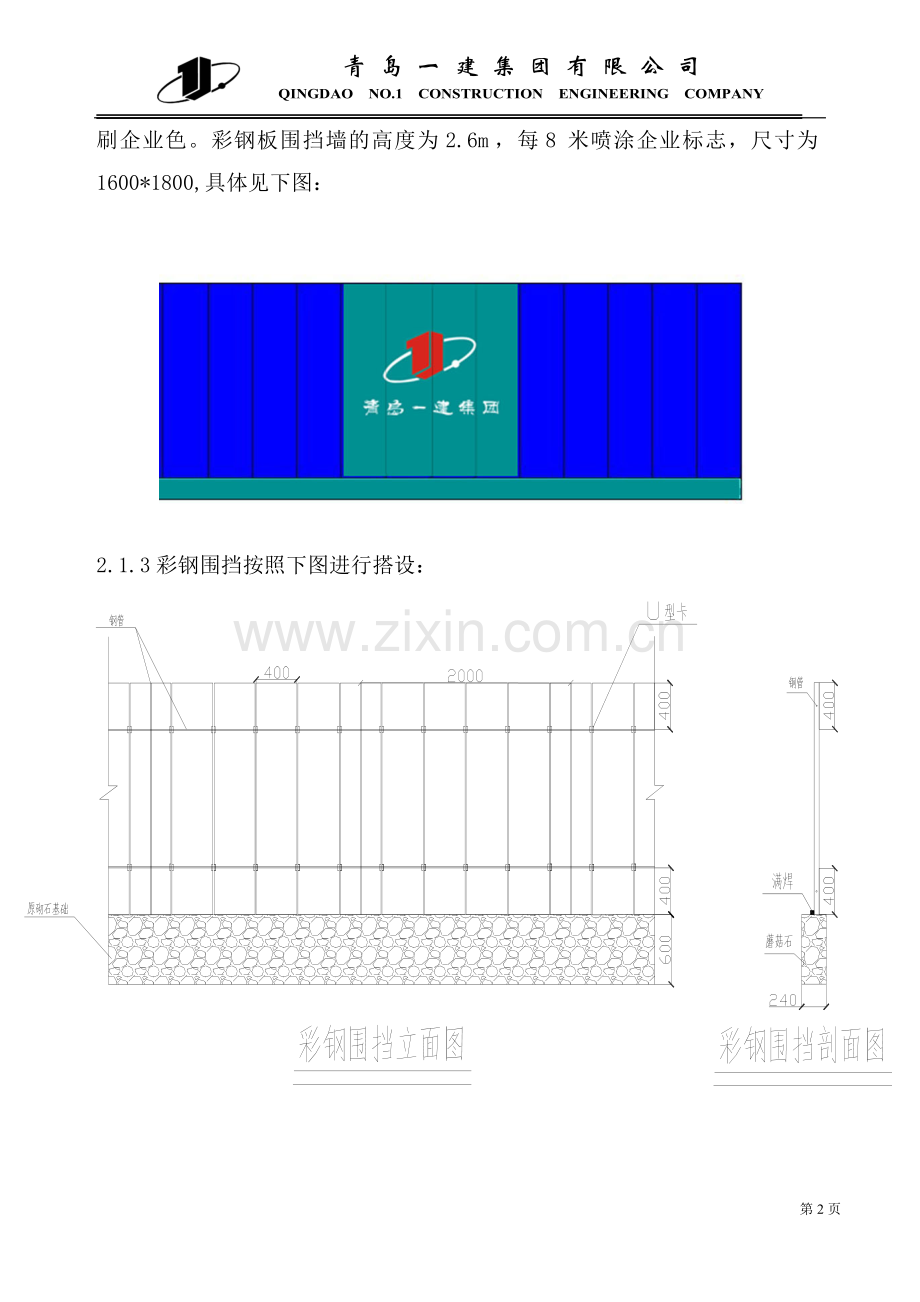

2.1.2北侧使用符合规定要求的彩色喷塑压型钢板对整个施工现场全封闭，彩钢板规格为0.4m*2.0m*0.6mm，采用由生产资质厂家生产的产品，并有生产合格证和备案证。彩色钢板基础为利用原围挡基础，将蘑菇石压顶拆除，采用S=5mm铁板焊接固定；局部采用砖砌为60cm*24cm，内外水泥砂浆抹面处理，刷企业色。彩钢板围挡墙的高度为2.6m，每8米喷涂企业标志，尺寸为1600*1800,具体见下图：

2.1.3彩钢围挡按照下图进行搭设：
注：48钢管20cm
2.2大门
施工现场在北侧设置大门，为主入口，为一类铁艺大门框和电动门，8m宽，设门卫室一间，尺寸2m*2m。大门口设置洗车设施，清洗出入车辆，避免污染道路，预留尺寸见下图。

2.3临建设施
2.3.1办公室
2.3.1.1在4#西侧为办公生活区，该区域共两排双层办公室和职工宿舍共19间，使用符合规定要求的防火丝棉装配式彩钢活动房屋。办公区域与东侧加工区域采用定型化围挡封闭。
2.3.1.2基础：用M5水泥砂浆砌MU7.5粘土砖，砖基础高0.1米，宽240MM。地面镶贴600×600mm地面砖。
2.3.1.3室内PVC吊顶，每个房间设置两节节能日光灯。
2.3.1.4在二层栏杆上悬挂“青岛一建集团”统一标志牌。
2.3.1.5在一层办公室外墙面上悬挂青岛一建统一的警示标语牌。
2.3.2职工宿舍
2.3.2.1在4#西侧设置职工之家，封闭管理，共搭设三间宿舍，宿舍使用符合规定要求的玻璃丝绵装配式彩钢活动房屋。具体布置方案见附图。宿舍全部为外开门，并能达到向外开启180度，避开窗户处设置斜拉筋。现场外租赁一处厂房做为工人宿舍，厂房内原设施较完备。
2.3.2.2宿舍采用塑钢门窗，安装纱窗、纱门。
2.3.2.3宿舍照明用普通灯照明，吸顶安装，每个宿舍在床头设置1个插座。
2.3.2.4宿舍设置5张2米*0.9米双层单人床，每间宿舍住10人。
2.3.2.5宿舍内设置封闭式餐具柜、鞋柜及生活用品柜,宿舍内严禁存放施工材料、施工机具和其他杂物。
2.3.2.6宿舍区内设置4个垃圾桶，设置晾衣服、被褥钢制架4套。
2.3.2.7宿舍内不得做饭，不得使用热水器、电炉子和酒精灯等危险用具。
2.3.2.8宿舍卫生制度、卫生值日表、宿舍负责人标牌、职工信息卡要上墙。
2.3.2.9宿舍用电
2.3.2.9.1照明与插座应分开单独回路供电。
2.3.2.9.2宿舍用电线路截面积最低不小于2.5mm2的符合国标的铜芯线，室内允许每人用电负荷不超过100W，房间照明不大于200W，每房间总用电负荷不大于2kw。
2.3.2.9.3宿舍灯口、插座、开关等使用符合国标的合格产品，每人设一个五孔电器插座，固定在床头墙板上，插座高度应距地1.2m，线路使用阻燃PVC管、槽专用材料固定保护。
2.3.2.9.4每间宿舍必须单设漏电保护器、过载保护器等安全装置，在每排宿舍房门侧中部设总控制开关箱，箱内应设漏电保护器、过载保护器、限时断路器，开关控制箱距地高度1.8m。
2.3.2.9.5过墙线加设绝缘套管，进线处距地面高度不小于2.5m，并做防水处理。
2.3.2.10宿舍防火
2.3.2.10.1生活区应设置消防设施集中配备点，满足消防要求。
2.3.2.10.2灭火器使用A.B.C 4型，数量、位置、配型配置合理，每房间不少于一个，放置通道明显处，悬挂式应距地1.2m。
2.3.3职工食堂
2.3.3.1食堂设置在生活区西北角，独立设置，为砖混结构，单层，顶部采用玻璃丝绵屋面框架，操作间、售饭间、食品储藏分隔设置。
2.3.3.2安装纱窗、纱门，在夏季要安装电扇及灭蚊蝇的紫光灯。
2.3.3.3食堂内用电单独设置配电箱及漏电保护器，设置两套防潮灯100瓦，吸顶安装。
2.3.3.4食堂设置上下水，排水、排气口采用金属网封闭，通风、排气畅通操作间设排气扇。
2.3.3.5食堂设置隔油设施。
2.3.3.6食堂使用煤气，食堂的煤气罐单独设存放间，存放间通风良好并严禁存放其他物品。
2.3.3.7食堂操作间地面用300×300mm地砖铺地，并设置污水排放设置。
2.3.3.8食堂内设密闭的盛作料和副食的器皿，并有标识，粮食存放台距离地面和墙面0.2米，贮藏室内要设置货架。生熟刀板分离设置，并有明显的标识。
2.3.3.9食堂门下方设置0.6米高包铁皮挡鼠板（刷红白油漆），并可活动使用。
2.3.3.10食堂外设置密闭式泔水桶，及时清运，保持清洁。
2.3.3.11建立健全制度并张挂食堂卫生责任制，责任落实到人，加强管理。
2.3.3.12在食堂门口处悬挂食堂卫生许可证，上岗人员要具有健康证，穿戴工作服帽工作。
2.3.3.13伙房应使用防水型电器开关、插座与灯具，并应选用防溅型且额定漏电动作电流不应大于15mA漏电保护器。
2.3.4厕所：
2.3.4.1生活区厕所设在生活区西南角，厕所与食堂的距离大于30m，使用符合规定要求的装配式彩钢活动房屋。为水冲式封闭公厕，设自动水箱。

2.3.4.2蹲位之间设置隔断高度不低于0.9m，地面和蹲位铺贴防滑地砖。
2.3.4.3厕所专人管理，及时冲刷清理，喷洒药物消毒，无蚊蝇，化粪池及时清运。
2.3.4.4男女厕所安装防水防潮照明灯，吸顶安装。

2.3.5淋浴间
2.3.5.1淋浴间设置在生活区，使用符合规定要求的装配式彩钢活动房屋，地面铺贴防滑地砖。
2.3.5.2内用防水防潮灯具，采用防水插座和开关。灯具吸顶安装，并具有防爆功能。
2.3.5.3在淋浴间顶部安装太阳能热水器，淋浴间铺设冷热水管线，水龙头为冷热混合式，可以调节水温。
2.3.5.4设单独的更衣室和更衣柜，并安排专人管理。
2.3.6饮水室、吸烟室、医务室：
2.3.6.1饮水室、吸烟室内放置在生活区的北侧，内设长条椅子、1个保温水桶（加锁）、若干一次性水杯。
2.3.6.2医务室设置在办公区，内放置担架1付，床1张，药品柜1个、椅子2把。配备1名专职急救员和必要的抢救器具。
2.3.7职工夜校、娱乐室
2.3.7.1设置在办公区内，室内张挂各种制度和操作规程，DVD、电视。
2.3.7.2配备黑板1块、安全质量杂志、报纸。会议桌子1张，椅子若干。
2.4场区及施工道路
办公区、生活区、材料堆放和加工区、场地道路进行硬化。沿基坑临边防护的挡水台设置排水沟，场地硬化做法：用打夯机将场地基层夯密实，主要道路C15砼200厚，办公室前、生活区C15砼100厚，加工区、材料堆放区C15砼150厚。具体见附图。
3、安全生产：
3.1临时用电必须采用TN-S系统，符合“三级配电两级保护”，电箱设置和电缆埋地要符合要求，总、分配电箱防护棚采用定型化，具体见下图：

3.2现场防火设施要完善，在门卫处设置一消防池，并配备灭火器，消防桶、消防锹等工具配备齐全，每处配3个灭火器，安排专人管理负责，消防池做法要规范统一，美观。
3.3距建筑物6米内的通道要搭建安全通道。
3.4在施工现场的作业区、加工区和生活区悬挂人性化警示用标语，警示牌要统一规范，并满足规范要求。
3.5在现场危险部位悬挂符合《安全标志》（GB2894-1996）的安全标志，安全标志按照安全色设置，安全色分为红、黄、蓝、绿四种颜色，分别表示禁止、警告、指令和提示。
3.6噪音排污等污染防治：对轮锯等噪音大的设备，防护棚四周用密目网进行封闭混凝土搅拌机、砂浆搅拌机、砼泵车前设置沉淀池，池顶加网蓖。
3.7现场加工棚、设备防护棚按照青岛市建管局要求的工具化、定型化进行搭设。
4、文明施工
4.1在主大门外东侧设置“十一二图”，在办公室北侧设置“一报两栏”、警示镜、质量通病防治和质量控制要点牌。施工标志牌规格按照规定的尺寸制作，架体材质为不锈钢，直径0.06米，并设置防雨棚。
4.2信息管理：
4.2.1工程视频监控：按照要求现场安装视频监控系统，在办公区设置监控室一间，专人负责管理，在生活区设置一探头、在施工现场两部塔吊上各安装一个探头，能够覆盖全场。
4.2.2施工现场配备计算机，连接互联网，每天浏览:“青岛建管信息网”和公司“梦龙网”，并使用《青岛市施工现场信息管理系统》，按有关规定及时上报施工现场有关信息。
4.2.3场地绿化
在办公室沿墙设置报、花坛。办公室前窗户地下设置砖砌花坛，根据季节种植花草进行绿化，种植的花草要求横平竖直。选择一些四季常绿的植物。
4.2.4现场材料堆放
4.2.4.1现场料具存放规范化、标准化、砂、石堆放和其他材料要界限分明，不得混合，钢管根据长度分类，保证一头齐。
4.2.4.2施工现场的各种材料（水泥、钢筋）按生产厂家、品种、强度和生产日期分类存放，整齐有序，并设置材料状态标识牌，见下图：

4.2.4.3钢筋堆放区：用混凝土浇注搁置地梁，地梁上分段埋置槽钢，槽钢上粉刷红白相间油漆。搭设专用的水泥库。
附件：1、主要临建做法
2、临建平面规划图
3、砖混食堂详图
4、青岛毅龙服装有限公司施工平面布置图
5、青岛毅龙服装有限公司生活区硬化图

主要临建做法
一、办公室：
1、基础：用M5水泥砂浆砌MU7.5粘土砖。
2、房体：装配式彩钢板活动房屋。
3、门窗：采用塑钢门窗，门尺寸为0.9×2.1米，窗尺寸为1.2×1.2米。
4、地面：600×600mm地砖。
二、职工宿舍：
1、基础：用M5水泥砂浆砌MU7.5粘土砖。
2、房体：装配式彩钢板活动房屋。
3、门窗：采用塑钢门窗，门尺寸为0.9×2.1米，窗尺寸为1.2×1.2米。
4、地面：混凝土压光，上面铺地面砖600*600.
三、食堂：
1、基础：用M5水泥砂浆砌MU7.5粘土砖。
2、房体：符合规定的砖砌房屋。
3、门窗：采用塑钢门窗，门尺寸为0.9×2.1米，窗尺寸为1.5×1.2米。
4、地面：300×300mm地砖。
四、厕所、淋浴间：
1、基础：用M5水泥砂浆砌MU7.5粘土砖。
2、房体：装配式彩钢板活动房屋。
3、门窗：设置400×1000塑钢高窗，门尺寸为0.9×2.1米，安装纱门纱窗。
4、地面：300×300mm防滑地砖。
