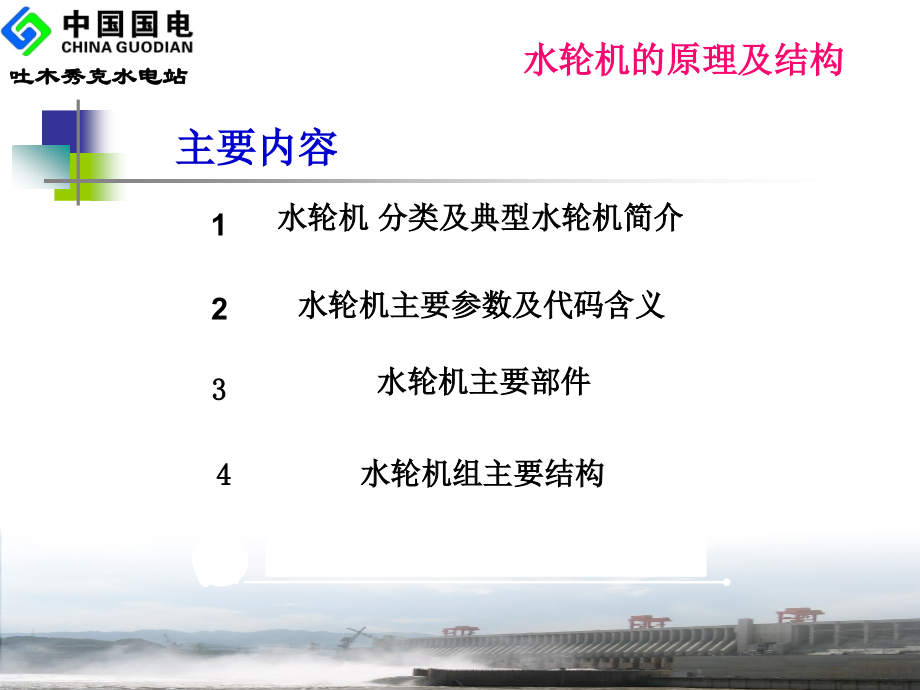

吐木秀克水电站,水轮机的原理及结构,水轮机结构介绍,水轮机主要参数及代码含义,2,水轮机组主要结构,4,水轮机 分类及典型水轮机简介,3,1,水轮机主要部件,3,3,3,主要内容,1,水轮机分类及典型水轮机简介,水轮机是水电厂将水轮转换为机械能的重要设备。,1.1,水轮机概述,1.2,水轮机分类,按,能量方式转换,的不同，它可分为反击式和冲击式两类。反击型利用水流的压能和动能，冲击型利用水流动能。,反击式中又分为混流、轴流、斜流和贯流四种；冲击式中又分为水斗、斜击和双击式三种。,1.2,水轮机分类,1.3,混流式水轮机简介,水流从四周沿径向进入转轮，近似轴向流出,应用水头范围：,30m700m,特点：结构简单、运行稳定且效率高,1.3,混流式水轮机简介,结构图,1.3,混流式水轮机简介,实 体,2,水轮机主要参数及代码含义,流量,Q,效率,转速,f=np/60,出力,N=9.81QH,（,Kw,）,水头,Hg,、,H,、,Hmax,、,Hmin,、,Hr,（设计水头）,2.1,水轮机主要参数,2.2,水轮机型式代号,混流式,HL,斜流式,XL,轴流转桨,式,ZZ,轴流定桨,式,ZD,冲击,（水斗式）,CJ,2.3,混流式水轮机,代号：,HLN255LJ203,HL,混流式,水轮机,N255,转轮型号,（也称比,转速）,LJ,立式金属,蜗壳,203,转轮直径（,203,厘米）,3,水轮机主要部件,主要部件,3.1,引水部件,3.2,导水部件,3.4,泄水部件,3.3,工作部件,3.1,引水部件,组 成,引水室（蜗壳）,座环,作 用,以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量,3.2,导水部件,组成,导叶及其操作机构、顶盖、底环,作用,调节进入转轮的流量和形成转轮所需的环量,导水部分结构图,3.2,导水部件,3.2,导水部件,导水部分实物图,组成,转轮,作用,直接将水流能量转化为旋转的机械能,3.3,工作部件,工作部分结构图,3.3,工作部件,3.4,泄水部件,组 成,泄水锥,尾水管,作 用,引导水流进入下游，尾水管同时还在转轮后形成真空，利用转轮出口到下游尾水之间的位能，恢复转轮出口处的部分动能损失，以提高效率,泄水部分结构图,3.4,泄水部件,4,水轮机主要结构,操作,机构,导叶,止漏,环,机坑,里衬,主轴,泄流,环,抗磨,板,底环,机坑内,环形吊,车,转轮,导轴承,顶盖,蜗壳,尾水,管,主轴,密封,座环,4.1,混流式水轮机,主要,部件,4.1,混流式水轮机,三大部分,固定部分,转动部分,埋入部分,4.1,混流式水轮机,4.2,转动部分,转动部分,转动部分是机组的核心组成部分，是水能转换成机械能/电能的关键。,转动部分及其相关部件主要包括：转轮、主轴、主轴密封等。,4.2,转动部分,转 轮,转轮是实现水能转换的主要部件，它将大部分水能转换成转轮的旋转机械能，并通过水轮机主轴传递给发电机,水轮机的转轮是将水能转换成机械能,4.2,转动部分,转轮外观,叶片,下部止漏环,转轮下环,转轮上冠,主轴密封,减压装置,上部止漏环,主轴是承受水轮机转动部分的重量及轴向水推力所产生的拉力，同时传递转轮产生的扭矩。,主 轴,4.2,转动部分,主轴密封,主轴密封是水轮机关键部件之一，水轮机在运行过程中，其主轴密封的安全可靠运行，直接关系到水轮机是否安全运行,4.2,转动部分,主轴密封的作用,有效地阻挡尾水管中的水从主轴与顶盖之间的间隙上溢，防止水轮机导轴承及顶盖被淹，维持轴承和机组的正常运行。,4.2,转动部分,检修密封,当机组检修、检查或由于主轴密封损坏时投入的一种密封，又称空气围带。,当投入时压缩空气进入空气围带，使空气围带的凸出部位抱紧水导旋转油盆与之配合的加工面或大轴法兰，切断尾水以防水淹水车室,4.2,转动部分,检修密封,4.2,转动部分,4.3,固定部分,顶盖、底环、座环等,4.4,埋入部分,蜗壳、座环等,4.4,水轮机导轴承,作 用,一是承受机组在各种工况下运行时通过主轴传过来的径向力,二是维持已调好的轴线位置,4.5,水导轴承,水导轴瓦,4.6,导水机构,组 成,导水机构由顶盖、底环、导叶、连杆机构和接力器等组成,作用,使水流进入转轮之前形成旋转并改变水流的入射角度,当机组出力发生变化时，用来调节流量,正常与事故停机时，用来截断水流,4.6,导水机构,4.6,导水机构,4.6,导水机构,导叶接力器,4.6,导水机构,导叶的转动最终通过接力器和连杆机构来操纵导叶的开关,4.6,导水机构,1,形成流道并承受相应的流体压力,2,固定和支撑活动导叶及其连杆机构,3,支撑水导轴承,4,支撑并组成机组的密封，包括主轴密封、检修密封,上迷宫环等,4.6,导水机构,顶盖主要作用,4.6,导水机构,顶 盖,4.6,导水机构,底 环,作用：,与顶盖一起形成过流通道,安装导叶下轴承,4.7,止漏环,止漏环分上、下止漏环,4.9,尾水管,尾水管位于转轮的下方是主要的通流部件，作用是引导进出转轮的水流。,其他,真空阀：,消除抬机现象,补气装置：,尾水管十字架补气、尾水短管补气、轴心孔补气,吐站水轮机结构图说明,谢谢！,
