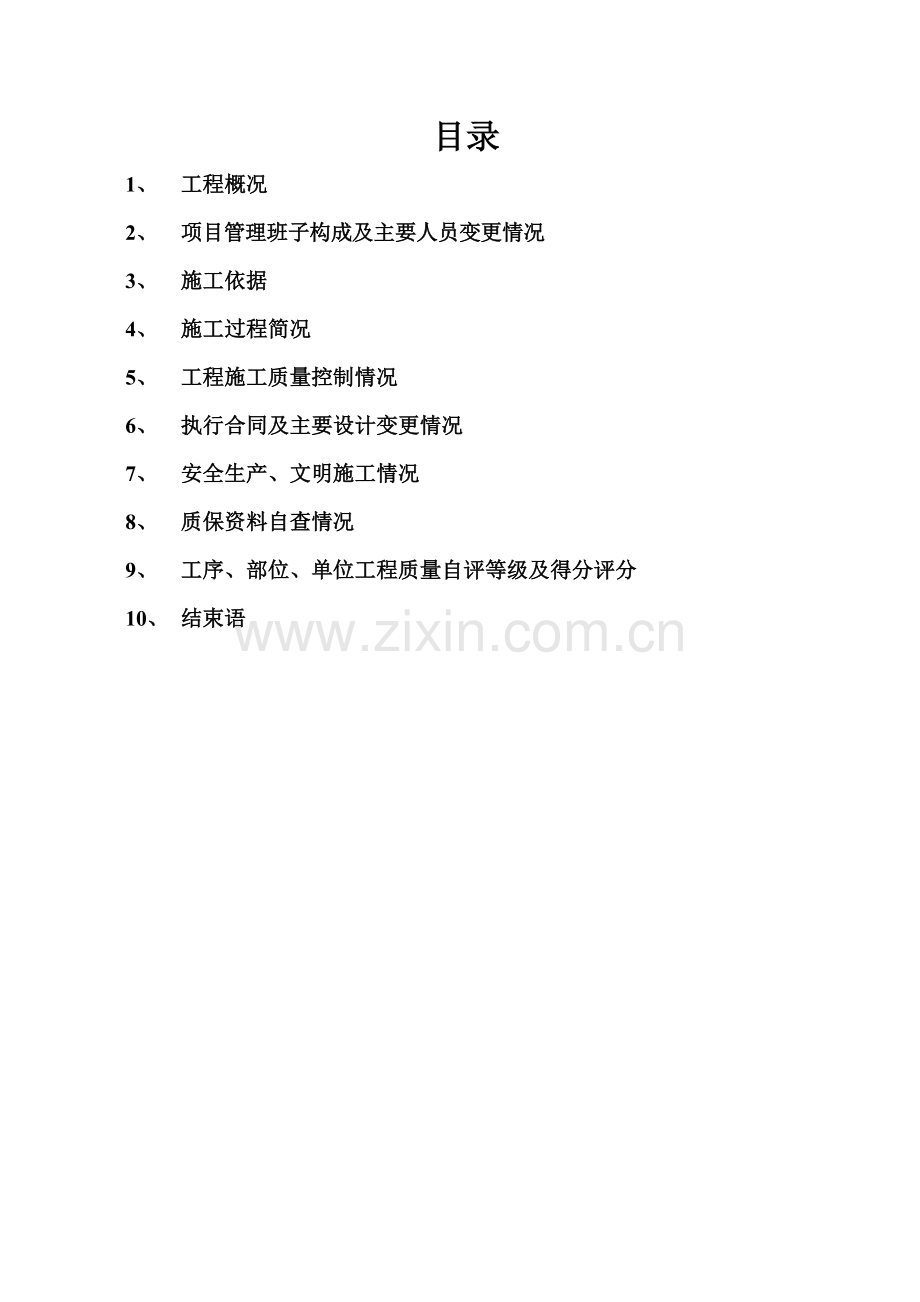

1、漳 州 开 发 区 四 区 一 号 路 工 程工程自查、自评报 告项目经理: 企业技术负责人: 企业法人: 厦门市亿雄建设集团有限公司目录1、 工程概况2、 项目管理班子构成及主要人员变更情况3、 施工依据4、 施工过程简况5、 工程施工质量控制情况6、 执行合同及主要设计变更情况7、 安全生产、文明施工情况8、 质保资料自查情况9、 工序、部位、单位工程质量自评等级及得分评分10、 结束语一、工程概况:1、工程名称:漳州开发区四区一号路工程2、工程地点:漳州开发区四区3、工程类型:市政工程4、工程质量监督申报编号:0035、工程造价:.82元 6、工程相关参建单位:建设(代建)单位:漳州开发
2、区招商置业有限公司勘察单位:漳州市磐基岩土工程有限公司(道路)福建华东岩土工程有限公司(桥梁)设计单位:招商局重庆交通科研设计院有限公司监理单位:福建中交建设发展有限公司监督机构:漳州招商局经济技术开发区建设工程质量安全监督站施工单位:厦门聚雄建设发展集团有限公司 2013年4月10日更名为厦门市亿雄建设集团有限公司7、施工范围:漳州开发区四区一号路工程接沿海大通道(起点桩号k0+000)终点桩号K1+180,路线全长1.18KM,该段工程有一座1-20M中桥。8、工程完成情况:已全部完成工程(K0+000K1+180段)施工承包合同界定范围及内容。9、合同工期:本工程合同工期为360日历天。
3、10、工程开竣工日期:工程于2011年3月1日开工,于2013年6月25日竣工。二、项目管理班子构成及主要人员变更情况:岗位职务施工人员文化程度技术职称(技术等级)专业专业工龄资格证书编 号项目经理伍赞云本科一级建造师市政公用工程15闽6吴马保本科一级建造师公路工程15闽9项目副经理王治国本科高级工程师建筑15闽G609-01002项目技术负责人林吓胜本科高级工程师道路桥梁21闽G609-01036施工员余贤明大专技术员市政35BAX12226质检员王征尧大专工程师道路桥梁14BAX40762安全员王吓华大专工程师道路桥梁25BAX51330质检员郑文斌大专助理工程师道路桥梁4BAX42379
4、安全员吴祖贵大专工程师道路桥梁20BAX51088施工员林代朝本科高级工程师道路桥梁24闽G609-01034资料员吴鸿明本科助理工程师建筑3厦经C09-2012年9月29日项目经理伍赞云建造师工作调动,经监理单位、建设单位及建设行政主管部门同意换项目经理吴马保。三、施工依据:1、本工程的施工图纸及设计文件;2、本工程设计交底及图纸会审纪要、质监站“市政基础设施工程质量监督计划”及监理工程师“监理工作交底”等;3、工程施工合同、相关会议纪要、工程联系单及设计变更文件;4、国家颁发的现行法律、法规以及工程质量、安全生产、文明施工及环境保护的有关规定及要求;5、国家及建设部现行的工程施工操作规程、
5、质量标准及验收规范:(1)城市道路路基工程施工及验收规范CJJ44-91(2)公路路面基层施工技术规范JTJ034-2000(3)城镇道路工程施工与质量验收规范CJJ1-2008。(3)城市道路养护技术规范CJJ034-90(4)砌体工程施工质量验收规范GB50203-2002(5)给水排水构筑物施工及验收规范GBJ141-90(6)给水排水管道工程施工及验收规范GB50268-2008(7)地下工程防水技术规范B50108-2001 (8)建筑施工安全检查标准JGJ59-99(9)城市桥梁工程施工与质量验收规范CJJ2-2008(10)混凝土结构工程施工质量验收规范(GB50204-2002
6、) (11)设计文件明确的规范及图集四、施工过程简况:漳州开发区四区一号路工程于2011年3月1日开工。道路全长1.18KM,本工程具体施工内容分为:市政管网工程、道路工程、桥梁工程等。根据该工程施工内容并结合现场实际情况,施工前对整个工程进行全面部署,按照“先地下,后地上”的原则组织施工,施工顺序总体安排如下: 1、市政管网工程施工;2、道路基层及路面;3、桥梁工程;4、工程收尾、竣工交验。、市政管网工程1、雨水管道施工:施工雨水管道,其施工顺序为:(1)测量放线;(2)开挖沟槽;(3)平基、管座;(4)安管、接口;(5)砌筑检查井;(6)沟槽回填夯实。2、污水管道施工:施工污水管道,其施工
7、顺序为:(1)测量放线;(2)开挖沟槽;(3)砂垫层;(4)安管;(5)砌筑检查井;(6)沟槽回填夯实。3、给水管道施工:施工给水管道,其施工顺序为:(1)测量放线;(2)开挖沟槽;(3) 安管、接口;(5)砌筑检查井;(6)沟槽回填夯实。4、电气工程:电气管道,其施工顺序为:(1)电缆沟测量放线;(2)开挖沟槽;(3) 支架安装;(5)检查井、路灯基础施工;(6)沟槽回填夯实;(7)路灯安装。、道路施工当雨水管道埋设回填至一定长度后,即插入路基挖运填筑施工,随后开挖施工雨水口及其连接管,整理车行道路床,铺筑道路基层,安装路缘石并铺筑沥青砼路面,最后铺筑施工人行道。、桥梁工程桥梁施工前,对设计
8、文件、图纸、地勘资料等进行现场核对,对现场测量资料进行核对、复测。本工程桥梁起终点里程分别为K0+000、K0+036,中心里程K0+018,桥型结构为单孔20米简支小箱梁桥,全场36米,桥面宽36米。上部结构采用20米跨简支的装配式预应力混凝土小箱梁,下部均为重力式U型桥台,桩基加承台的组合基础。施工顺序为:桩基施工;承台施工;重力式桥台;装配式混凝土梁施工;支座、梁片安装;桥面系施工;桥面附属工程施工。五、工程施工质量控制情况:1工程在开工前,根据工程的特点和施工合同的要求,编制具有指导意义的施工组织设计,制订相应的质量技术控制措施,组织富有实践经验的技术人员组成项目管理班子对工程实施全面
9、的技术组织管理。2、工程施工前,项目部组织有关人员认真熟悉设计图纸、施工规范及验评标准,并向工人进行详细的技术交底,强化群体质量意识,并认真总结过去工程施工中的经验教训,以扬长避短。3、施工中着重抓好测量放样工作,对座标点及高程水准点均经复核无误后再引测施工。4、对进入施工现场的所有原材料、成品、半成品等均由现场材料员把关验收,并要求材料供应商提供质量合格证及相关质保资料,然后报监理工程师审批同意后方用于现场施工。同时质检员、试验员及取样员随工程进度,按规范要求会同见证员及时抽取材料、砂浆及砼试件,检测回填砂、回填土、水稳层密实度、无侧限抗压强度及弯沉值等。5、在施工过程中,施工员、质检员随时
10、检查督促工人按设计图纸和操作规程施工,并跟踪检查工程质量,发现问题及时纠正处理。6、 每道工序完成后经自检合格,再报监理工程师验收认可后,方进入下道工序的施工。7、对于雨水地基验槽、钢筋结构隐蔽验收、路床验收等重要工序或关键部位,均经监理及地勘、设计、甚至业主代表及质监站相关人员共同验收后,方行隐蔽进入下道工序。六、执行合同及主要设计变更情况:1、在工程施工过程中,严格按照工程施工承包合同、工作联系单界定范围内容及要求进行施工,遇现场实际情况与设计图不相符时,报请业主、监理及设计单位商定处理,本工程有变更无甩项。2、主要设计变更情况:(1)雨水口连接管由级钢筋混凝土管d300mm更换成d300
11、mm的双壁波纹管;(2)左侧雨水管Yz18-Yz22段(即K0+530.759-K0+651.075)d1500和右侧雨水管Yy27-Yy35段(即K0+798.919-K1+038.919)d1400雨水管由水泥钢筋混泥土管改为DN1500、6米根的柔性接口玻璃钢夹砂管(3)2011年6月20号收到业主关于调整四区一号路规划二路平交口污水和给水预留井口的函的设计变更,我项目部已经完成此段雨污水管道及井室的施工,如按此次设计变更返工施工,将造成工程造价的增加及工期的延误,影响本工程在造价控制和进度控制的目标。因此我项目部建议在不变更已施工完成部分、不增加工程造价及延误工期的前提下,只变更我项目
12、部未施工的给水管道部分;(4)雨水篦在不改变泄水面积的情况下由1400*200改为目前厦漳及周边地区工程中均采用的400*700雨水篦;(5)根据业主关于四区一号路工程路面结构变更的批复要求,四区一号路穿越四区一号淤泥坑地段(K0+200K0+330)水泥混凝土路面结构变更为连锁块路面;(6)本工程道路南侧电缆沟项目施工图所示的规划1号平交口、规划2号平交口、规划3号平交口电缆沟过路衔接为埋设24150镀锌钢管保护套管。现按设计施工图放样发现,埋设24150镀锌钢管保护套管高程与给水DN300mm球墨铸铁横穿管及雨水预留支管高程相碰,无法按设计施工图施工,该3个交接口分别增设电缆井一座;(7)
13、本工程人行道施工图所示的平道牙及树池石为C30预制砼平道牙及树池石变更为机切花岗岩;(8)本工程的检查井井座、井盖由复合材料井盖聚合物基复合材料检查井盖(CJ/T211-2005)变更为水泥砼钢纤维的井盖、座;(9)根据业主关于四区一号路工程桥梁设计变更施工图要求,四区一号路桥梁桩基由原来的摩擦桩变更为嵌岩桩桩长1400米,变更后为780米;钢筋笼由原来的130.559T变为77.287T;桩基混凝土由原来的C30变更为C35;原承台、桥台、台帽、搭板、防撞护栏等混凝土强度均变更为C35;(10)漳州开发区四区一号路工程K0+018中桥桩基桩长变更设计施工图纸工程量为780米,由于地质变化大,
14、工程量现场确认冲孔长度696.03米,有效桩长516.607米;(11)原设计文件,一号路雨水在起点端桥台附近通过急流槽临时散排至道路两侧。现根据设计变更(补充)通知单CCRDI-QJ-7.28,雨水管道将一号路雨水引入排洪沟;(12)根据现场情况,关于漳州开发区四区一号路工程K0+018中桥1#桥台锥坡取消施工。七、安全生产、文明施工情况:1、安全生产情况:在施工过程中,认真贯彻落实安全生产法、建设工程安全生产管理条例,始终坚持“安全生产,预防为主”的方针,以及“管生产必须管安全”的原则,使安全管理工作日常化、制度化、规范化,做到警钟长鸣;强化安全生产“三级教育”,并进行详细的安全交底,同时
15、制定了相应的安全生产责任制及安全防护措施,签订了安全生产目标责任状,将责任落实到人;经常开展定期或专项的安全检查,及时消除安全隐患。由于责任目标明确,措施到位,故在施工过程中未发生安全事故。2、文明施工情况:认真贯彻执行建设工程现场文明施工管理及环境保护的有关规定,事先制定文明施工目标,建立文明施工责任制及相应的奖惩制度,让制度深入人心,落实到人。并着重做到:(1)临时设施布置整齐有序,现场材料分类码放整齐;(2)施工临时道路经常洒水,减少扬尘;(3)施工及生活废水经处理后做到有组织排放,避免污染环境;(4)施工机械及车辆在现场做到低速慢行,驶离现场前均经冲洗,装载货物均予覆盖,防止“跑、冒、
16、滴、漏”现象;(5)建筑垃圾与生活垃圾及时清运至指定地点弃出;(6)现场办公室及生活场地经常清扫或洒水冲洗,保持清洁卫生;(7)现场设置施工标志牌、安全警示牌及宣传标语等。(8)与周边相邻施工单位、综合管线单位及附近村民保持良好关系,相互配合、互助互谅,及时沟通协商解决相关问题。八、质保资料自查情况:1、原材料出厂合格证及相应检验报告:原材料为水泥、砂、碎石、砖、钢筋、管材、电缆等。其出厂合格证及检验报告均齐全有效。2、见证取样送检情况:名称试验组数见证取样见证送检应做实做组数频率组数频率水泥444100%4100%砂333100%3100%砖222100%2100%防水涂料111100%11
17、00%钢筋101010100%10100%3、砼、砂浆试块检验报告及评定情况:(1)、砼试块:序号项目组数(标养)平均值(Mpa)最小值(Mpa)1C10218.417.12C151123.823.43C20226.322.44C25828.726.15C30333.432.66C352839.8536.87C35水下4039.237.18C40145.145.09C40 P6444.643.210C501456.853.4以上经数理统计评定均合格。同条件养护试块:序号项目组数(标养)平均值(Mpa)最小值(Mpa)1C352839.436.42C35水下4038.736.43C40144.6
18、43.64C40 P6443.843.05C501456.254.3以上经数理统计评定均合格。、C35 Z5.0混凝土试块 17 组,抗折强度平均值 5.45 Mpa, 最小值 5.31 Mpa、砂浆试块:M10.0水泥砂浆试块 28 组,平均值 22.4 Mpa,最小值 20.4 Mpa ;M50水泥净浆试块 4 组,平均值 56.7 Mpa,最小值53.4 Mpa,经数理统计评定为合格。 九、工序、部位、单位工程质量自评等级及得分评分:(1)市政道路工程实测项目检查评分表(砼路面)序号实测项目应检点数实检点数合格点数合格率(%)1纵断面高程333329872中线偏位776863平整度333
19、328854宽度17171482.45横坡33332884.86井框与路面高差80807087.57相邻板高差33332781.88纵缝直顺度77685.79横缝直顺度16161381.310蜂窝麻面面积33333090.9(2)市政道路工程实测项目检查评分表(附属)序号项目实测项目应检点数实检点数合格点数合格率(%)1侧缘石直顺度12121083.32相邻块高差59595288.13缝宽59595186.44顶面高程59595084.75人行道平整度59595186.46横坡80807087.57井框与面层高差39393282.18相邻块高差59595186.49纵缝直顺3030279010
20、横缝直顺59595288.111缝宽59595084.7(3)市政排水工程实测项目检查评分表序号实测项目应检点数实检点数合格点数合格率(%)1管内底高程D1000MM每节管每节管2邻管错口D1000MM每节管每节管3井底高程80806986.254井身尺寸80806885(4)各单位工程工序质量评定合格率情况:工程项目工序平均合格率(100%)平均合格率(100%)平均合格率(100%)质量自评等级单位工程部位工程工序市政管网工程雨水工程沟槽开挖合格合格合格合格平基、管座合格安管合格接口合格管道回填砂合格管道回填土合格污水工程沟槽开挖合格合格砂垫层合格安管合格回填砂合格回填土合格给水工程沟槽开
21、挖合格合格安管合格接口合格回填土合格电气工程电缆沟合格合格路灯基础合格路灯安装合格道路工程路 基路 床合格合格合格合格基 层4%水泥稳定层合格合格6%水泥稳定层合格面 层C35 Z5.0混凝土面层合格合格附属构筑物立缘石合格合格雨水口合格平缘石合格人行道人行道路床合格合格人行道面层铺砌合格桥梁工程地基与基础灌注桩合格合格合格合格承台合格桥台现浇混凝土桥台合格合格台背回填砂合格桥跨承重结构装配式钢筋混凝土梁合格桥面系排水设施合格合格防水层合格桥面铺装层合格伸缩装置合格防护设施合格人行道合格桥面附属结构桥头搭板合格合格锥坡合格(5)单位工程质量评定情况:检查项目工程名称分部工程质保资料观感质量检验安全和主要使用功能核查及检查结果综合验收结论市政管网工程合格符合要求合格合格合格道路工程合格符合要求合格合格合格桥梁工程合格符合要求合格合格合格十、结束语:在本工程的施工过程中,建设、地勘、设计、监理及质监站的有关领导及人员给予了我们大力支持、配合及监督指导,使工程得以顺利完成。在此,谨致诚挚的谢意!经现场自查,评定工程合格,符合验收条件。 厦门市亿雄建设集团有限公司 2013年07月19日
