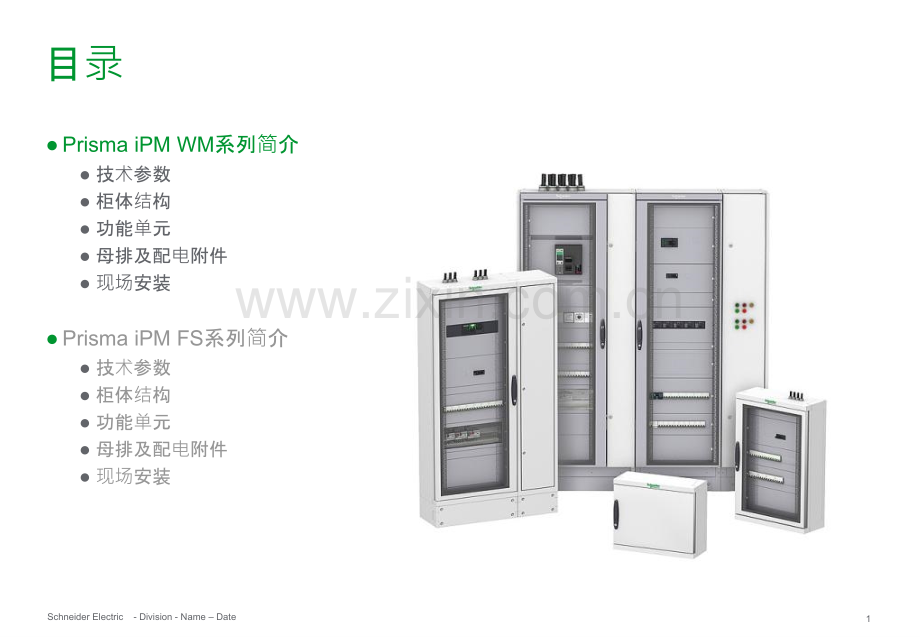

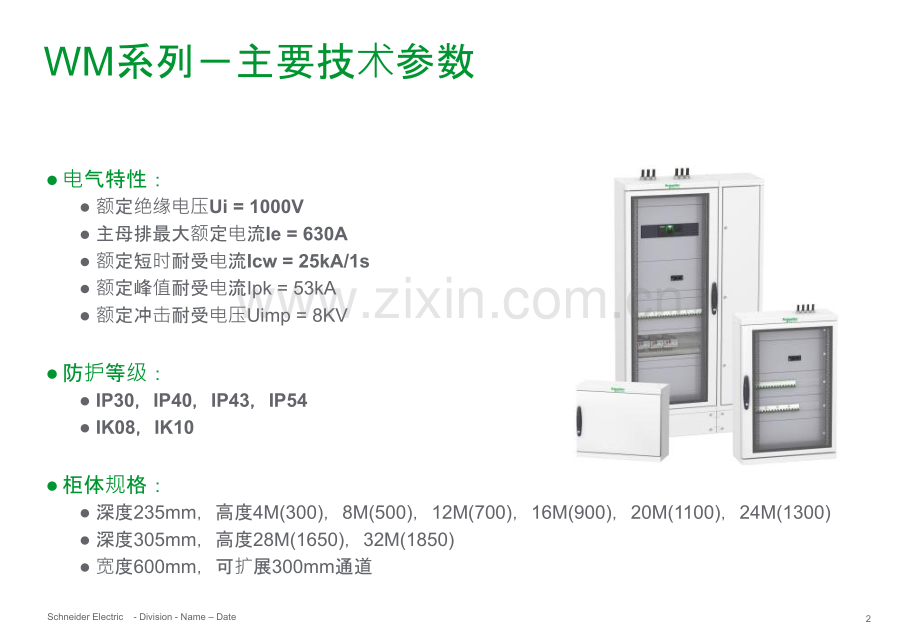

Schneider Electric1-Division-Name Date 目录Prisma iPM WM系列简介技术参数柜体结构功能单元母排及配电附件现场安装Prisma iPM FS系列简介技术参数柜体结构功能单元母排及配电附件现场安装Schneider Electric2-Division-Name Date WM系列主要技术参数电气特性：额定绝缘电压Ui=1000V主母排最大额定电流Ie=630A额定短时耐受电流Icw=25kA/1s额定峰值耐受电流Ipk=53kA额定冲击耐受电压Uimp=8KV防护等级：IP30，IP40，IP43，IP54IK08，IK10柜体规格：深度235mm，高度4M(300)，8M(500)，12M(700)，16M(900)，20M(1100)，24M(1300)深度305mm，高度28M(1650)，32M(1850)宽度600mm，可扩展300mm通道Schneider Electric3-Division-Name Date WM系列示例Schneider Electric4-Division-Name Date WM系列结构概览WM系列结构概览Prisma iPM 只有只有5 5大类零件大类零件123412345 柜门柜门 前框和前面板前框和前面板 功能单元功能单元 侧板和顶板侧板和顶板 底板和角柱底板和角柱1222345552*专利技术的专利技术的角柱角柱实现柜体整体拼装结构实现柜体整体拼装结构Schneider Electric5-Division-Name Date WM系列一体式柜体和套件式柜体一体式柜体柜体为焊接式接式结构构柜体规格仅有常用常用4种种仅有IP30，IP40柜体不可拆卸，不具备扩展功能套件式柜体柜体为拼装式拼装式结构构柜体规格有8种种IP30，IP40，IP43，IP54可可选加加电缆通道通道柜体可拆卸，具备扩展功能相同的功能单元和门所有的功能单元通用使用相同的柜门（玻璃门和实心门）一体式柜体一体式柜体套件式柜体套件式柜体Schneider Electric6-Division-Name Date WM系列套件式柜体424模系列深度235mm高度4M(300)，8M(500)，12M(700)，16M(900)，20M(1100)，24M(1300)挂墙或嵌墙安装可左右、上下或L型扩展可在左右选加通道（300mm宽）28和32模系列深度305mm高度28M(1650)和32M(1850)落地安装，自身带有高150mm底座可左右扩展可在左右选加通道（300mm宽）4到24模D=235 mmH=300到1300mmD=305 mmH=1650和1850mm28到32模底座H150mmSchneider Electric7-Division-Name Date WM系列套件式柜体扁平包装存储体积小易于搬运和操作组装便捷直接在背板上组装功能单元操作空间大顶板和底板可方便拆卸前框可带门和前面板整体拆卸随时扩展可选加电缆/母排通道可上下左右扩展柜体尺寸Schneider Electric8-Division-Name Date WM系列一体式柜体一体式柜体规格12模到24模(700-1300mm)深度235mm，宽600mm安装方式可挂墙或嵌墙安装扩展性不具备扩展性无电缆通道特点电缆盖板可拆卸前框可带门和前面板整体拆卸D=235 mmH=700mm 到1300mm12到24模可拆卸前框可拆卸电缆盖板Schneider Electric9-Division-Name Date WM系列柜体组装组件分开包装独立包装清晰易读的标签包装内带图画式组装图包装符合回收标准快速安装提供所需螺栓螺母使用简单工具即可安装，“螺丝刀”工程对场地和设备无特殊要求Schneider Electric10-Division-Name Date WM系列柜门玻璃玻璃门600mm柜宽，分IP30和IP54两种规格材质为钢化玻璃，透明化玻璃，透明两侧带有花花纹设计，带Prisma iPM商商标实心心门600mm柜宽，分IP30和IP54两种规格材质为冷冷轧钢板板喷涂，白色涂，白色通道实心小门随通道供货材质为冷冷轧钢板板喷涂，白色涂，白色外观双色设计：功能单元灰色，柜门和柜体白色Schneider Electric品牌位于前框门楣上黑色门锁，外形圆弧状Schneider Electric11-Division-Name Date WM系列功能单元全面满足分配电市场需求配电解决方案（不超过630A）电机控制解决方案（不超过37kW）双电源方案（不超过250A）完美配合施耐德全系列的配电和工控产品考虑元件安装位置考虑电气连接方式及规格考虑不同的操作形式标准安装方案经过试验验证7项型式试验验证Schneider Electric12-Division-Name Date WM系列功能单元功能单元，包括元件专用安装板防止触电的前面板进线和出线连接二次线缆布置 元件安装位置水平安装垂直安装NSX400/630垂直安装NSX100250水平安装NSX100250垂直安装C65系列垂直安装Schneider Electric13-Division-Name Date WM系列母排多级母排额定电流最大至630A额定短时耐受电流25kA/1s母排通道或功能单元区内交错布置，易于连接每隔25mm带有M6螺纹孔后部母排额定电流最大至400A额定短时耐受电流25kA/1s功能单元区内绝缘支架能够安装最多5根铜排，其中一根可以做为接地母排每隔25mm带有M6螺纹孔Schneider Electric14-Division-Name Date WM系列母排不适用于一体式柜体不适用于一体式柜体后部母排400A垂直布置柜宽600mm多级母排630A垂直布置柜宽600300mm多级母排630A垂直布置柜宽600300600mm多级母排630A水平布置柜宽6000mmSchneider Electric15-Division-Name Date WM系列配电模块Multiclip 配电模块为Multi 9系列元件配电灵活性，兼容所有型号的模块化元件可为大量元件配电Polybloc配电模块作为出线或者连接multi 9系列元件可直接安装在NS开关出口适用于馈电回路较少的场合Distribloc配电模块为Multi 9系列元件配电卡装在导轨上，适用于馈电回路较少的场合梳状母排配电模块为整排相同极数的Multi 9元件配电连接快速，不占用额外空间DistriblocpolyblocMulticlip梳状母排梳状母排Schneider Electric16-Division-Name Date WM系列电缆布线采用线架或走线槽支架的电缆布线方案大容量便于实施布线清晰用于电缆连接的接地/中性线母排和端子排Schneider Electric17-Division-Name Date WM系列分隔和保护防止人身触电：门上有钥匙锁，需要钥匙才能打开带有前面板，需要工具才能拆卸用于母排及配电模块的各种封盖满足IPXXB防护等级额外分隔防护元件区的水平分隔元件区和垂直母排区的垂直分隔用于元件区的水平分隔元件区和电缆通道之间的垂直分隔Schneider Electric18-Division-Name Date WM系列现场安装进线和出线连接柜体顶部柜体底部柜体背部安装方式挂墙明装挂墙暗装落地靠墙安装Schneider Electric19-Division-Name Date WM系列总结丰富的柜体尺寸一体式柜体或套件式柜体从300mm到1850mm高拼装式结构，灵活扩展满足各种应用配电解决方案（不超过630A）电机控制解决方案（不超过37kW）灵活可靠的母线和配电模块630A以下多级母排和400A以下后部母排配电模块灵活、安全供电现场安装灵活的安装方式Schneider Electric20-Division-Name Date 目录Prisma iPM WM系列简介技术参数柜体结构功能单元母排及配电附件现场安装Prisma iPM FS系列简介技术参数柜体结构功能单元母排及配电附件现场安装Schneider Electric21-Division-Name Date FS系列主要技术参数电气特性：额定绝缘电压Ui=1000V主母排最大额定电流Ie=3200A额定短时耐受电流Icw=85kA/1s额定峰值耐受电流Ipk=170kA额定冲击耐受电压Uimp=12KV防护等级：IP30，IP31，IP54IK08，IK10柜体规格：高度2000mm，深度400mm和600mm；宽度300，600，600200或200600，800mmSchneider Electric22-Division-Name Date FS系列示例Schneider Electric23-Division-Name Date FS系列柜体结构概览12345 柜门柜门 前面板前面板 功能单元功能单元 侧板，背板，顶板和底板侧板，背板，顶板和底板 框架框架2312345125524Prisma iPM 只有只有5 5大类零件大类零件Schneider Electric24-Division-Name Date FS系列柜体结构柜体规格高度2000mm，有效模数36模（1模50mm)深度400或600mm可选宽度300，600，800，600+200或200+600mm安装方式落地靠墙安装扩展性可左右扩展深度600 mm深度400 mm300 mm 800 mm600+200 mm36M600mmSchneider Electric25-Division-Name Date FS系列柜体结构框架功能600+200mm宽，用于功能单元和垂直母排300mm宽，用于电缆通道600mm或800mm宽，用于安装功能单元框架可以组合以实现扩展进出线电缆从顶部或底部进线/出线前连接框架组装框架自带螺栓螺母只需简单工具，“螺丝刀”工程600mm600mm300mm600mm300mm200mm电缆通道可位于位于左侧或右侧Schneider Electric26-Division-Name Date 玻璃门600mm柜宽，材质为钢化玻璃，透明化玻璃，透明两侧带有花花纹设计，带Prisma iPM商商标实心门600mm柜宽，分IP30和IP54两种规格材质为冷冷轧钢板板喷涂，灰色涂，灰色通道小门用于200mm或300mm宽通道螺丝刀固定式门锁外观双色设计：功能单元和柜门灰色，柜体和通道小门白色Schneider Electric品牌位于门楣上黑色门锁，外形圆弧状FS系列柜门Schneider Electric27-Division-Name Date FS系列功能单元全面满足分配电市场需求配电解决方案（不超过3200A）电机控制解决方案（不超过55kW）无功补偿方案（不超过300KVar）软启动和变频方案（不超过45kW）完美配合施耐德全系列的配电和工控产品充分考虑元件安装空间及位置电气连接方式及规格不同的操作形式标准安装方案经过试验验证7项型式试验验证Schneider Electric28-Division-Name Date FS系列功能单元进线MT 08-32H进线底部进线，顶部连接至水平母线专用柜体，宽度800mm，深度600mm专用前面板，由3个可打开的小门组成 提供连接图纸MT 06-16N1，NS630b-1600进线顶部或底部进线，连接至右侧或左侧垂直母排 柜体宽度600 mm，深度400或600 mm提供连接图纸600 mm800 mmMT HMT H400或600mm600mm400或 600mm600mmSchneider Electric29-Division-Name Date FS系列水平母排水平母排额定电流最大至3200A额定短时耐受电流85kA/1s相间距75mm或115mm结构无孔扁平裸铜排，5或10mm厚使用绝缘固定支架和/或活动支架固定安装位置位于柜体顶部柜深400时，占用3模高柜深600时，占用4模高特点绝缘支架耐受960度高温提供选型表和支架选择表格Schneider Electric30-Division-Name Date FS系列Linergy异型垂直母排Linergy异型垂直母排额定电流630A,800A,1000A,1250A,1600A额定短时耐受电流60kA/1s相间距75mm结构异型铝排，表面经阳极氧化处理，接触面带高速喷射铜层使用绝缘固定支架固定安装位置位于200mm通道内，600mm柜体左侧或右侧特点强度高，散度高，散热好，好，载流量大，重量流量大，重量轻阶梯布置梯布置，前面可接触连接点无孔无孔连接接设计，可在任何位置连接绝缘支架耐受960度高温100140100140铜颗粒铜颗粒 (100(100)铝铝粗糙的接触表面粗糙的接触表面Schneider Electric31-Division-Name Date FS系列扁平垂直母排扁平垂直母排额定电流最大至1600A额定短时耐受电流75kA/1s相间距75mm结构有孔扁平裸铜排，5或10mm厚使用绝缘固定支架和/或活动支架固定安装位置位于200mm通道内，600mm柜体左侧或右侧特点绝缘支架耐受960度高温提供选型表和支架选择表格整个长度上，每25mm有两个10mm孔Schneider Electric32-Division-Name Date FS系列630A以下柜后母排柜后垂直母排额定电流最大至630A额定短时耐受电流25kA/1s结构使用多级母排支架或后部母排支架每隔25mm带有M6螺纹孔安装位置600mm柜体后部，元件背后特点与WM系列母排结构相同提供选型表和支架选择表格Schneider Electric33-Division-Name Date FS系列分隔和保护已采取了有效的防止直接接触：门上有钥匙锁，需要钥匙才能打开带有前面板，需要工具才能拆卸用于母排及配电模块的各种封盖所有的防护隔板满足IPXXB防护等级分隔形式2：将母排与功能单元分隔开垂直母排隔板水平母排隔板柜间隔板分隔形式3：分隔形式2+将所有功能单元彼此分开Schneider Electric34-Division-Name Date FS系列现场安装进线和出线连接柜体顶部柜体底部安装方式落地安装前维护Schneider Electric35-Division-Name Date FS系列总结丰富的柜体尺寸高度2000mm，有效模数36模深度400或600mm宽度300，600，800，600+200或200+600mm满足各种应用配电解决方案（不超过3200A）电机控制解决方案（不超过55kW）无功补偿解决方案（不超过300Kvar)可靠的母线和配电模块3200A以下水平母排1600A以下linergy垂直母排或扁平垂直母排配电模块灵活、安全供电分隔和保护提供2b和3b分隔，全面的安全保护Schneider Electric36-Division-Name Date 谢谢！
