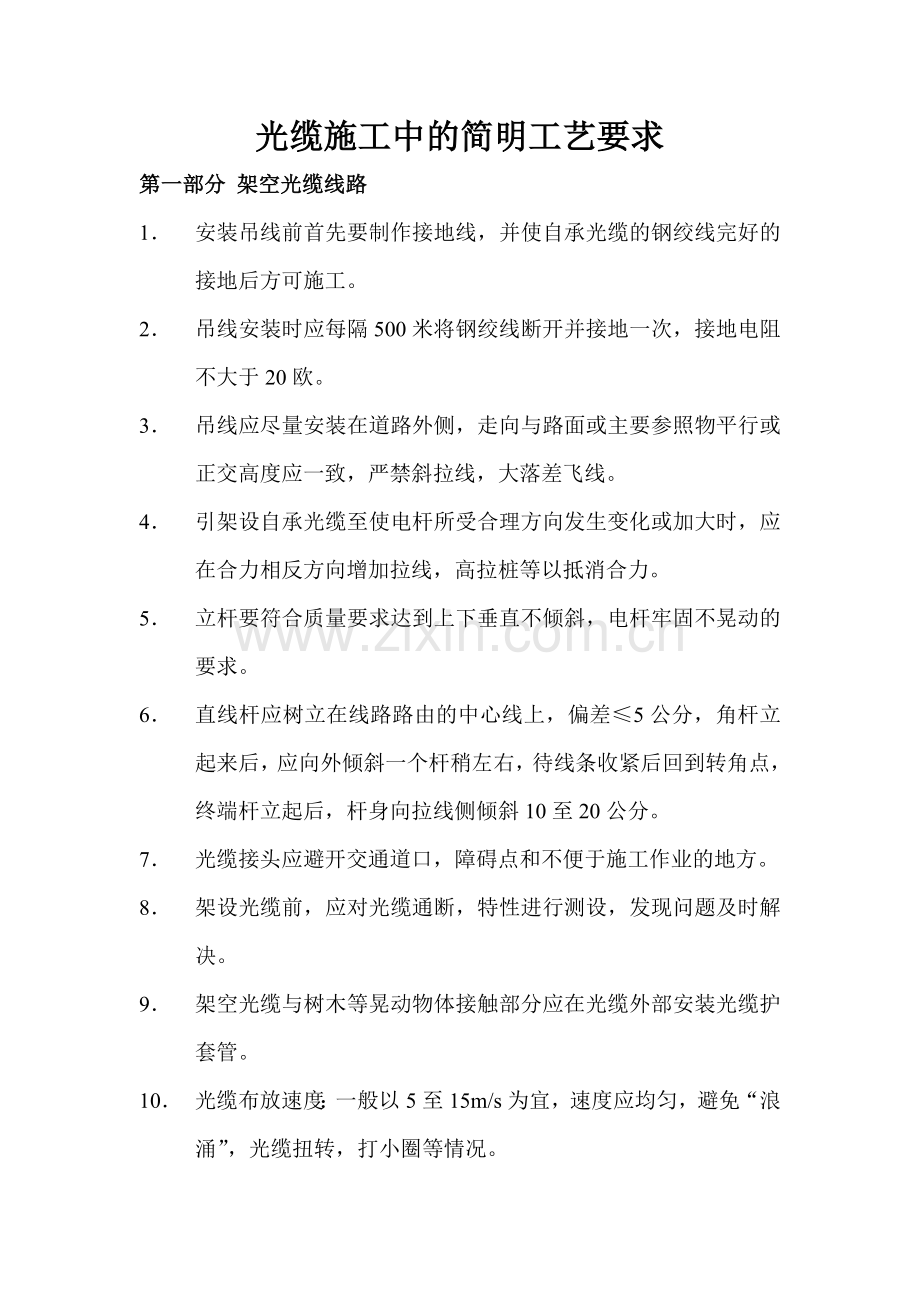

光缆施工中的简明工艺要求
第一部分 架空光缆线路
1． 安装吊线前首先要制作接地线，并使自承光缆的钢绞线完好的接地后方可施工。
2． 吊线安装时应每隔500米将钢绞线断开并接地一次，接地电阻不大于20欧。
3． 吊线应尽量安装在道路外侧，走向与路面或主要参照物平行或正交高度应一致，严禁斜拉线，大落差飞线。
4． 引架设自承光缆至使电杆所受合理方向发生变化或加大时，应在合力相反方向增加拉线，高拉桩等以抵消合力。
5． 立杆要符合质量要求达到上下垂直不倾斜，电杆牢固不晃动的要求。
6． 直线杆应树立在线路路由的中心线上，偏差≤5公分，角杆立起来后，应向外倾斜一个杆稍左右，待线条收紧后回到转角点，终端杆立起后，杆身向拉线侧倾斜10至20公分。
7． 光缆接头应避开交通道口，障碍点和不便于施工作业的地方。
8． 架设光缆前，应对光缆通断，特性进行测设，发现问题及时解决。
9． 架空光缆与树木等晃动物体接触部分应在光缆外部安装光缆护套管。
10． 光缆布放速度：一般以5至15m/s为宜，速度应均匀，避免“浪涌”，光缆扭转，打小圈等情况。
11． 光缆在跨距内最低点距地面垂直距离一般路段高度≥6M,过街及较大路口高度≥7M，过铁路时≥7.5M，居民区光缆沿楼架设缆高≥4.5M。
12． 光缆过变压器：有条件的地方加埋水泥杆绕靠通过，位置紧张的地方采用两种方法：（1）“U”字通过法，光缆自变压器两侧电杆由上至下从变台下端槽钢内通过，该段光缆要用光缆护套管保护，护套管与槽钢用扎线固定。（2）支撑架通过法，在变压器进线的另一方面安装三角支撑架，该段光缆应用光缆护套管保护做绝缘处理。
13． 与电力线的安全间距：光缆距上方电力线距离≥1.2米。
14． 人员安全：施工人员施工中要严格遵守各种安全操作规程，杆上作业要穿绝缘鞋，带绝缘手套等。
15． 施工完毕应做到人走场净，注意保护环境。
第二部分管道及管道内光缆
1． 管道敷设光缆时用“∞”方式存缆，并用安全隔离墩隔开过往行人车辆。
2． 管孔预放子管：为充分利用管孔资源，应在管孔中布放3至4根子管，布放子管时每隔2至5米用聚丙烯扎带绑扎，以避免子管扭曲。
3． 进出人井必须用人梯，不得踩压支架及托板，光缆。
4． 进入人井作业时井外应留人疏导交通，并在井口周围放置警示标志墩等，作业完毕，及时盖好井盖。
第三部分管道光缆引上
1. 通常管道光缆引上分电杆引上和墙引，电杆引上用抱箍小横担固定引上管，墙引用管卡固定在墙上，引上管2.5至3米，出土部分不小于2米，地下不小于0.3米。
2. 在光缆施工中，有时需在室外沿墙壁敷设光缆，外墙上距地面3至3.5米，跨越街坊，院内过道等处，光缆最低点距地面不应小于4.5米，有机动车穿越的地方不小于5.5米或更高。
第四部分光缆上架及融接
1. ODF架按指定位置在机柜内固定好，并使上架的光缆沿机柜合理固定，房地线系统做好电气联接。
2. 光缆的开缆长度应足够长，能保证在光纤托盘中的光缆盘缆2周以上。
3. 根据融接表，将束管进行编码以防融接时出错。
4. 光纤接头应予固定，排列整齐，接续后的光纤收容余长不应小于1米，收容时的弯曲半径不应小于40mm,两侧光纤不得有扭绞受压现象。
