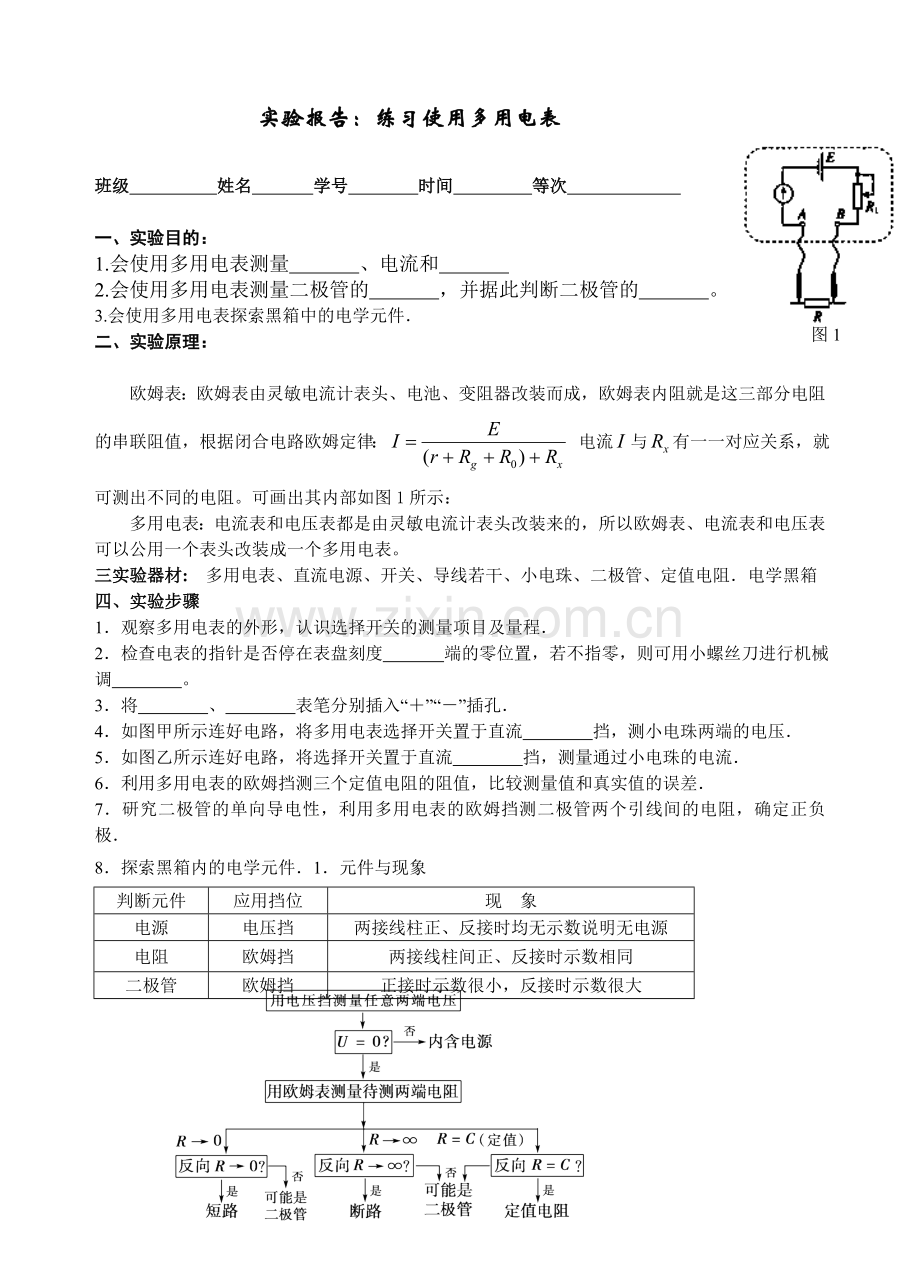

1、图1实验报告:练习使用多用电表班级 姓名 学号 时间 等次 一、实验目的:1.会使用多用电表测量 、电流和 2.会使用多用电表测量二极管的 ,并据此判断二极管的 。3.会使用多用电表探索黑箱中的电学元件二、实验原理:欧姆表:欧姆表由灵敏电流计表头、电池、变阻器改装而成,欧姆表内阻就是这三部分电阻的串联阻值,根据闭合电路欧姆定律: 电流与有一一对应关系,就可测出不同的电阻。可画出其内部如图1所示:多用电表:电流表和电压表都是由灵敏电流计表头改装来的,所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。三实验器材: 多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻电学黑箱四、

2、实验步骤1观察多用电表的外形,认识选择开关的测量项目及量程2检查电表的指针是否停在表盘刻度 端的零位置,若不指零,则可用小螺丝刀进行机械调 。 3将 、 表笔分别插入“”“”插孔4如图甲所示连好电路,将多用电表选择开关置于直流 挡,测小电珠两端的电压5如图乙所示连好电路,将选择开关置于直流 挡,测量通过小电珠的电流 6利用多用电表的欧姆挡测三个定值电阻的阻值,比较测量值和真实值的误差7研究二极管的单向导电性,利用多用电表的欧姆挡测二极管两个引线间的电阻,确定正负极8探索黑箱内的电学元件1元件与现象判断元件应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示

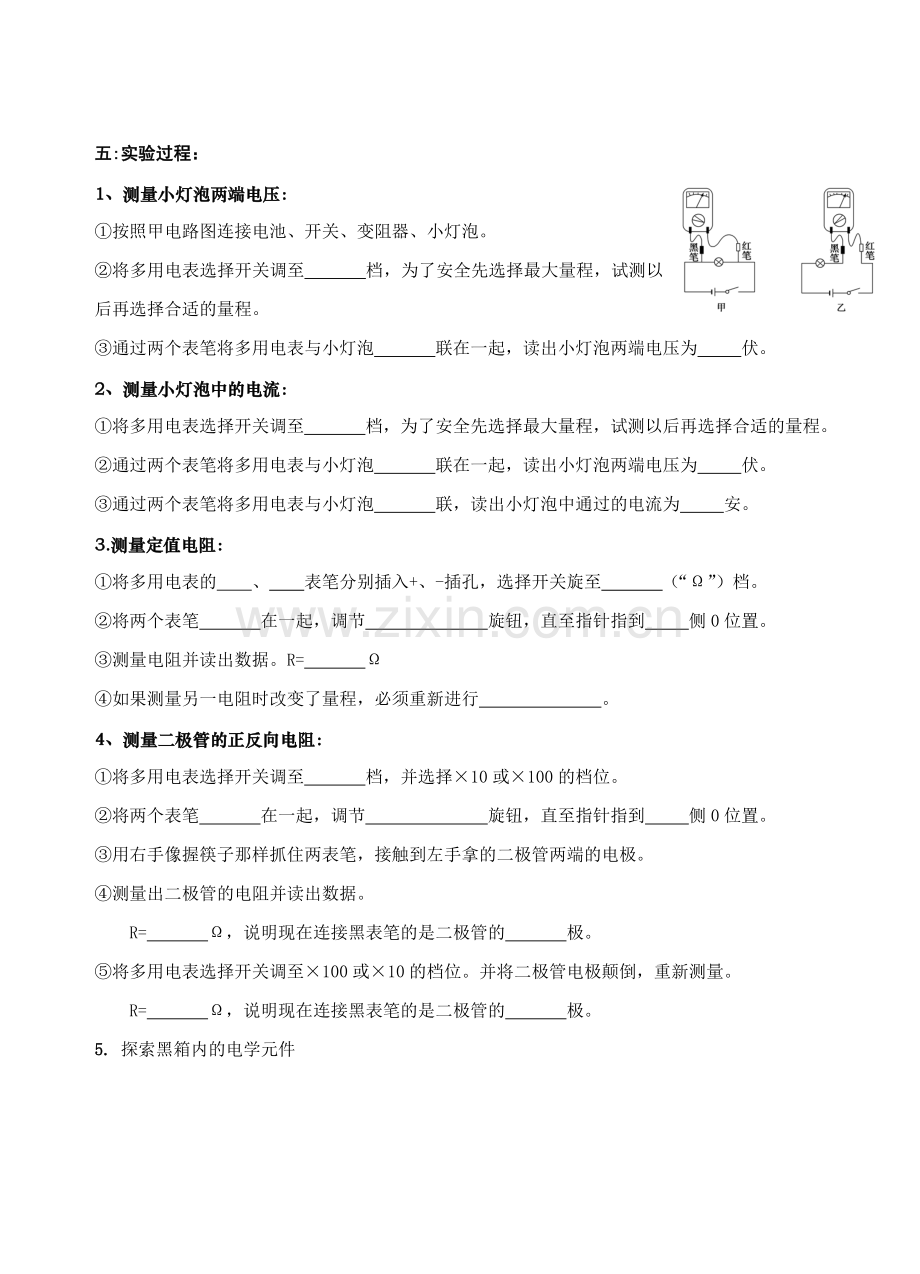

3、数相同二极管欧姆挡正接时示数很小,反接时示数很大五:实验过程:1、测量小灯泡两端电压:按照甲电路图连接电池、开关、变阻器、小灯泡。将多用电表选择开关调至 档,为了安全先选择最大量程,试测以后再选择合适的量程。通过两个表笔将多用电表与小灯泡 联在一起,读出小灯泡两端电压为 伏。2、测量小灯泡中的电流:将多用电表选择开关调至 档,为了安全先选择最大量程,试测以后再选择合适的量程。通过两个表笔将多用电表与小灯泡 联在一起,读出小灯泡两端电压为 伏。通过两个表笔将多用电表与小灯泡 联,读出小灯泡中通过的电流为 安。3.测量定值电阻: 将多用电表的 、 表笔分别插入+、-插孔,选择开关旋至 (“”)档。将两个表笔 在一起,调节 旋钮,直至指针指到 侧0位置。测量电阻并读出数据。R= 如果测量另一电阻时改变了量程,必须重新进行 。4、测量二极管的正反向电阻:将多用电表选择开关调至 档,并选择10或100的档位。将两个表笔 在一起,调节 旋钮,直至指针指到 侧0位置。用右手像握筷子那样抓住两表笔,接触到左手拿的二极管两端的电极。测量出二极管的电阻并读出数据。R= ,说明现在连接黑表笔的是二极管的 极。将多用电表选择开关调至100或10的档位。并将二极管电极颠倒,重新测量。R= ,说明现在连接黑表笔的是二极管的 极。5. 探索黑箱内的电学元件
