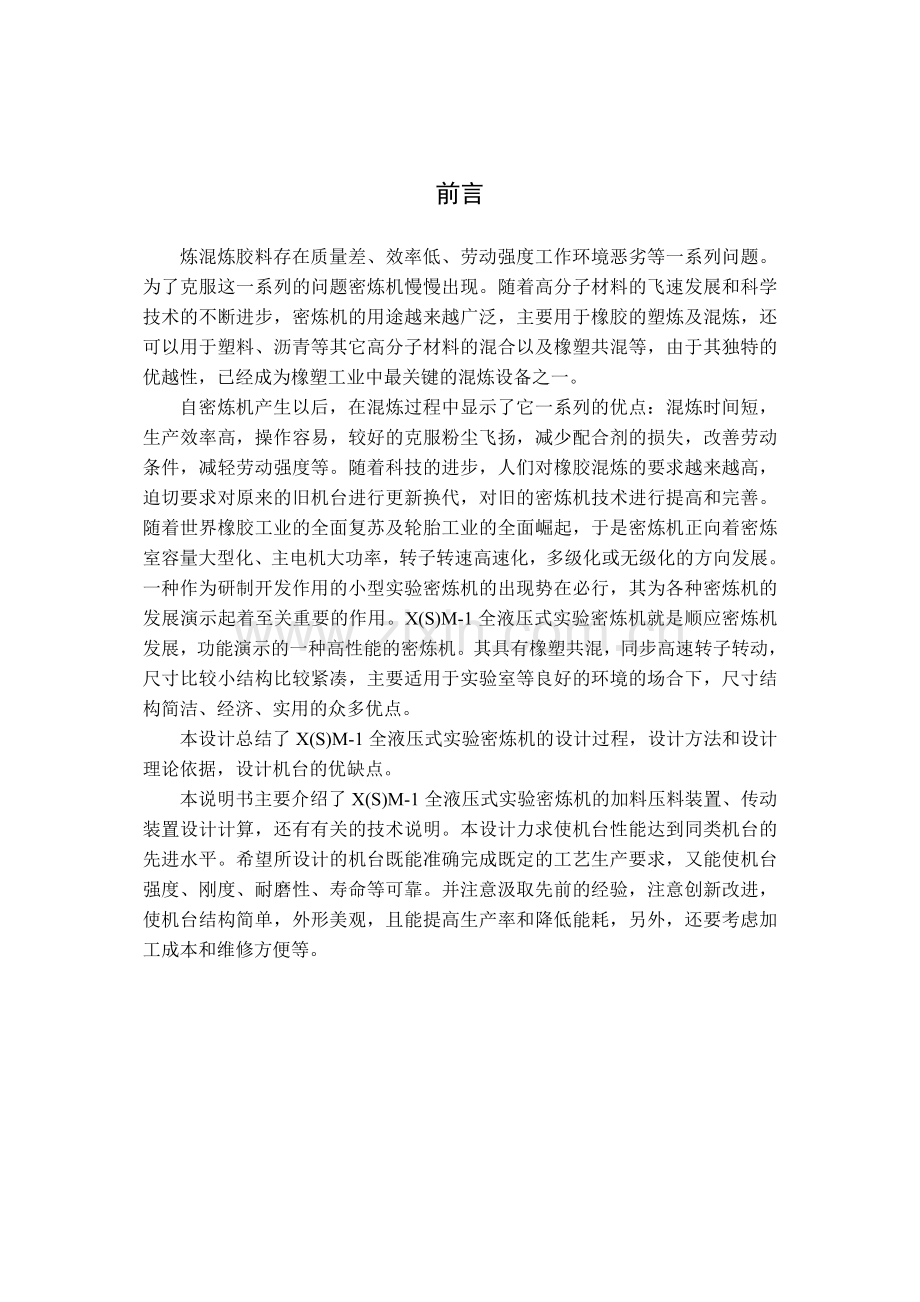

前言炼混炼胶料存在质量差、效率低、劳动强度工作环境恶劣等一系列问题。为了克服这一系列的问题密炼机慢慢出现。随着高分子材料的飞速发展和科学技术的不断进步，密炼机的用途越来越广泛，主要用于橡胶的塑炼及混炼，还可以用于塑料、沥青等其它高分子材料的混合以及橡塑共混等，由于其独特的优越性，已经成为橡塑工业中最关键的混炼设备之一。自密炼机产生以后，在混炼过程中显示了它一系列的优点：混炼时间短，生产效率高，操作容易，较好的克服粉尘飞扬，减少配合剂的损失，改善劳动条件，减轻劳动强度等。随着科技的进步，人们对橡胶混炼的要求越来越高，迫切要求对原来的旧机台进行更新换代，对旧的密炼机技术进行提高和完善。随着世界橡胶工业的全面复苏及轮胎工业的全面崛起，于是密炼机正向着密炼室容量大型化、主电机大功率，转子转速高速化，多级化或无级化的方向发展。一种作为研制开发作用的小型实验密炼机的出现势在必行，其为各种密炼机的发展演示起着至关重要的作用。X(S)M-1全液压式实验密炼机就是顺应密炼机发展，功能演示的一种高性能的密炼机。其具有橡塑共混，同步高速转子转动，尺寸比较小结构比较紧凑，主要适用于实验室等良好的环境的场合下，尺寸结构简洁、经济、实用的众多优点。本设计总结了X(S)M-1全液压式实验密炼机的设计过程，设计方法和设计理论依据，设计机台的优缺点。本说明书主要介绍了X(S)M-1全液压式实验密炼机的加料压料装置、传动装置设计计算，还有有关的技术说明。本设计力求使机台性能达到同类机台的先进水平。希望所设计的机台既能准确完成既定的工艺生产要求，又能使机台强度、刚度、耐磨性、寿命等可靠。并注意汲取先前的经验，注意创新改进，使机台结构简单，外形美观，且能提高生产率和降低能耗，另外，还要考虑加工成本和维修方便等。1.绪论1.1 密炼机的发展与我国密炼机现状1.1.1密炼机的发展概述1.1.2 我国内密炼机现状国内在20世纪80年代以前，混炼胶加工机械的发展与工业化国家生产的机型、数量、结构形式、自动化程度、可靠性和联动化的水平等都存在很大的差距。通过改革开放，国内引进了许多世界先进的密炼机以及许多相关的制造技术，在此基础上通过消化吸收和改造创新，使我国的设计，生产制造密炼机的技术得到了极大的提高，我国已经生产出400立升容量的密炼机，开发了具有现代水平的XM系列(即F系列)密炼机,XMF系列密炼机。此外,还引进了GKN系列和GKE系列密炼机技术。我们不但掌握了相切型转子的技术, 同时, 还开发了啮合型转子的技术,以适应不同胶料加工工艺的需要。从转速不同的异步转子发展到二个轮子以固定相位同速运转的同步转子。密炼机转子的转速从单一的低速向高速、多速和无级变速方向发展。随着子午线轮胎生产的发展, 为适应加工子午胎胶料的需要,在驱动装置方面加大了驱动电机的功率。为了解决密炼机压料装置对胶料单位面积压力不稳的问题, 将传统的气压压料装置改为液压压料装置。我国的密炼机生产厂家在对国外密炼机进行引进吸收的基础上，对自己的密炼机产品进行了大量的技术改进和创新，如采用了各种构型的转子（销钉转子、同步转子、可调距转子）、液压上顶栓、液压式转子端面密封、PID 温度自动控制系统、计算机全自动监控等。但是，受国家整体的工业水平的限制，我国的密炼机 在产品的可靠性、适应性以及稳定性方面与工业化国家仍有一定的差距。近年来，随着汽车工业及其它各行业的快速发展，尤其是节能与效率方面各种高标准的提出，对密炼机的性能提出了更高的要求。现代密炼机发展的标志之一是高速，高压，高效能机台。密炼机的机构也在不断的发展，密炼机工作过程及整个机组的机械化，自动化水平也在不断的提高，这种发展是在大大强化捏炼过程，提高机台性能，减轻体能劳动和改善工作环境等。密炼机的出现是炼胶机械的一项重要成果，至今仍然是塑炼和混炼中的典型设备，并且在以后的橡胶工业及轮胎工业仍然有着极其重要的作用。随着国际形式的发展以及我国加入WTO的国际影响，我国密炼机的发展动向：1、消化吸收，填补和扩展系列F系列密炼计和GK系列密炼计，在我国已经有了较长时间的摸索，获得了许多经验和教训，同时经过了多年的消化吸收，因此，设计、生产制造已具备了条件。如果在选材、精加工、热处理以及严格的配套件筛选方面加以重视，生产这些密炼机的风险不大。F系列和GK系列的适应性比较强，用量也比较大，有一定的市场，因市场经济的规律，应填补和扩展并不断的提高质量、提高效率在市场上站稳脚跟。2、跟踪新材料发展，填补空白传统的密炼机通常是单一的混炼橡胶或单一的混炼塑料。当今的新材料层出不穷。橡塑共混的改性材料已经越来越多，传统的密炼机趋于普遍，配种多样化，传统的密炼机已经很难适应要求。要跟踪和根据材料的发展，设计制造出与之相应的密炼机填补空白。3、利用高新技术嫁接，提高智能化水平密炼机的发展是一部不断嫁接新技术的历史，除主机本身的发展以外，其下辅机从开炼机发展到单螺杆压片机，再到双螺杆压片机；其上辅机从人工加料到机械加料再到功能齐全的全自动上辅机加料，这是利用了高新技术嫁接传统技术成功范例。目前应该考虑一下如下问题：影响胶质量的主要因素是什么？如何在不同配方、不同的条件进行炼胶的控制？如何优化混炼胶质量？4、跟踪国际前沿，立足自主创新在橡胶工业近一个世纪的过程中，虽然已完善到高度机械化，联动化和自动化。但却一直没有突破连续化这一功能。混炼胶加工机械向连续化加工发展的趋势发展。连续混炼高质量的分散混炼和分布混炼已基本解决，利用计算机和相关的配套设备实现连续的定量加料已成为可能。不过目前的连续混炼要求使用胶粒或胶粉，使连续混炼机的使用收到很大的限制，因此迟迟不能推广。5、传动系统多样化为适应不同的橡胶工艺需求和国产配套条件的制约， 密炼机的传动系统采用多种形式。（1）双速电动机配单速减速机，通过电机的变速使密炼机的转子转速获得双速变化。（2）单速电动机配变速减速机，通过减速机换档变速使转子获得不同的转速。（3）变速电机（如: 直流电动机、变频电动机等）配单速减速机，使转子具有无级变速功6、推进减速机强化、优化设计，采用集中传动结构针对密炼机负荷性加大、载荷周变频率加快而引起偶发断齿现象，对减速机进行优化设计、强化CAD 设计。在合理地优选材质，严格热处理工艺和中硬齿面的精密加工工艺上下工夫，使减速机整体结构紧凑、耐用、噪声低、操作环境良好。7、加料装置结构更趋合理、实用（1）适当加大加料装置风缸直径，更适合我国橡胶厂、轮胎厂风压普遍偏低的情况，使胶料获得较大的压力，以提高炼胶效率。（2）在风缸下加设支座，使维修和更换密封有较大的空间， 更方便。（3）压铊和胶料接触的表面用堆焊硬质合金或镀硬铬，使之更加耐磨耐蚀。（4）压铊可以通水冷却，增强对炼胶的冷却效果。（5）在加料装置与密炼室连接处，采用四块耐磨板衔接，不仅耐磨和便于维修，而且使密炼室的组装定位更加简便可靠。8、混炼部分的结构不断更新，更趋于先进（1）转子结构多样化。随着炼胶配方和工艺的发展，对密炼机转子结构也提出了新的不同要求。（2）转子采用新材质，机械性能优异，铸造性能好、可焊性强。并在转子工作部分表面堆焊高硬度的硬质合金，做精密的整形加工，或表面镀硬铬，使转子具有更好的耐磨耐蚀性能， 且自洁性更好。（3）转子端面密封装置普遍采用拨叉外压式密封结构，保证高压润滑油注入密封端面，精密地调整、研合密封面，使整个端面密封可靠耐用。（4）改进密炼室组装结构，采用定位耐磨板、定位楔块及销，配有硬度适宜的大螺栓组合，使密炼室整体结构刚性足，坚固耐用，装卸方便。（5）密炼室采用周围钻孔的冷却结构，内壁堆焊硬质合金， 表面耐磨， 冷却效果极佳。9、采用排料迅速、密封可靠的下落式卸料结构2。1.2密炼机结构简单介绍密炼机由转子、混炼室、加料、压料装置、传动装置、液压系统、加热冷却系统、润滑系统等组成。1.2.1转子转子由合金钢铸造的转子体和长轴装配而成。这种结构不仅具有弯曲度小的优点，而且可以再利用。在转子体上堆焊了耐磨硬质合金。两转子和混炼室、耐磨板一样可以进行有效强制循环加热、冷却。1.2.1.1转子支撑转子支撑在自动润滑的双列球面滚子轴承上，轴承内孔为锥形孔，便于安装和拆卸。1.2.1.2转子密封转子密封采用内压式机械密封。它有一个固定在正面壁上的静耐磨环.1.2.2加料、压料装置加料装置主要由右墙板、后墙板、上下墙板和加料门等组成。压料装置安装在加料装置顶部，上顶栓与胶料接触部位堆焊了一层硬质合金，并可进加料和冷却。为了缩短加料时间，设计尺寸较大的加料口。加料、压料安装在前墙壁和密炼室上。1.2.3卸料装置和液压控制系统卸料装置主要由卸料门、旋转油缸、锁紧装置等组成。卸料门的开关由旋转油缸驱动，卸料门在关闭位置由锁紧油缸通过锁紧块锁紧。在炼胶过程中胶料对下顶栓产生的压力主要由锁紧滑块支撑，锁紧接触面为斜面接触并堆焊了硬质合金，可长期使用，便于维修。卸料门顶部与胶料接触部位堆焊了一层硬质耐磨合金，边缘有冷却孔，可以由通过卸料门轴内孔引入的介质组成循环回路，进行加热和冷却。在排料时，旋转油缸可将卸料门打开大约180度。卸料门、锁紧装置的动作由液压系统驱动。液压系统分为主回路、保压和事故手动泵回路。主回路和保压回路均由电机油泵驱动。主回路油压为90bar,流量为39L/min,保压回路油压为40 bar,流量为3.9L/min.在机器断电情况下,电动油泵不能正常工作,可由手动泵将卸料门打开。1.2.4传动装置传动装置由直流电机、弹性联轴器、减速机和齿轮联轴器组成。转子转速可由电器控制电动机进行无级调速。1.2.5加热冷却系统胶料过程温度的变化对炼胶质量具有重要意义。密炼室、转子、下顶栓都具有用于加热、冷却通道，它与温度控制系统相连即可控制胶料温度。温度控制系统有两中控制方法供用户选择。一种是电加热控制方法，一种是蒸汽加热控制方法。电加热、蒸汽加热系统有两个独立的回路，一个回路单独加热和冷却，另一个回路给密炼室和下顶栓冷却加热。该系统分别调节回路介质的流量和平衡温度。每个回路都有必要的测试和调节元件。这个自动加热、冷却系统作为一个单独的集成单元装在密炼机的控制系统中。1.2.6润滑系统密炼机的使用寿命和运转的可靠性，首先取决于对它的保养，其中最重要的一点是对所有运动部件进行正确的润滑。所有润滑点都需要密封润滑剂或密封润滑介质。润滑剂由润滑油泵驱动，这些油泵的出口都可以单独调节润滑油输出量。润滑油罐内必须经常保持一定量润滑油，并需经常检查，绝对不允许油泵空转。如果在润滑管道内进入了空气，则润滑点得不到连续润滑，设备很可能会出现损坏，并且空气也很难从管道中排出。安装润滑管道时，必须避免灰尘和污物进入其中。如果空气已经进入润滑管道，说明油罐内的润滑油不满了，那么必须将空气从润滑系统中排出。 为了确保油泵能正常运转和整个设备可靠运行，只能使用不会产生任何化学腐蚀且绝对纯净的润滑油。往油罐进油时，润滑油需过滤，一定不要任何杂物混进去3。1.3 密炼机加料部分的简单介绍20 世纪80年代，国外许多密炼机生产厂家研制出不同形式的液压压料装置，使整机动作全部实现液压化，包括加料门的启闭、卸料门的开启及锁紧或松锁都是由液压驱动来完成的。液压压料装置的一般结构特点：压砣与连杆（ 连杆相当于气动式中的活塞杆）相连，连杆的另一端与横梁相连，横梁的两端（或四角）与两个油缸（或四个油缸）的活塞杆铰接。油缸体铰接在机体上（或固定在框架上），油缸活塞杆上下移动带动横梁和连杆上下运动，实现了压砣的升降。压砣对物料的压力由油压决定。为使压砣上、下运动平稳，横梁在导向柱（或导向框）中运动。1.3.1液压压料装置的形式1.3.1.1德国W&P公司液压压料装置1993年德国W&P 公司生产的密炼机液压式压料装置的结构示意图见图11。压砣通过连杆与横梁相连接，横梁两端与两个油缸的活塞杆铰接，油缸体下端与密炼机机体铰接固定。油缸活塞杆上、下运动时带动压砣上升或下降，导向柱对横梁起导向作用，使压砣平稳升降。图11W&P 液压压料装置Fig11 W&P hydraulic pressure ram equipment 1.3.1.2 英国FRANCIS SHAW 公司液压压料装置英国FRANCIS SHAW公司K系列密炼机也采用液压压料装置，其结构示意图见图12。其结构特点是：四个油缸的活塞杆与H 形构架相连接，在H形构架的中间连接连杆和压砣，压砣的平稳升降靠H型构架沿着导向框运动来实现。图12K型密炼机液压压料装置Fig12 K type mixer of hydraulic pressure ram equipment图13 SKINNER二油缸液压压料装置Fig.1 3 SKINNER two cylinders hydraulic pressure ram equipment1.3.1.3美国SKINNER 公司液压压料装置美国SKINNER公司液压压料装置其特点是：导向柱用导向框代替（与W&P 公司相比较），两个油缸斜对角放置，不仅使压砣运行更加平稳，而且使油缸的安装位置避开了加料装置的检修孔。SKINNER公司也有用四个油缸带动压砣升降的，其结构示意图见图1-4，四个油缸使压砣运行平稳，同时油缸的体积也较小。图1-4SKINNER 公司四油缸液压压料装置Fig.1-4SKINNER COMPANY four cylinders hydraulic pressure ram equipment1.3.1.4 意大利POMINI 公司液压压料装置意大利POMINI公司液压压料装置的结构示意图如图15 。其结构特点是：油缸固定在导向框的上部，压砣下行时油缸无杆端进油，在压力相同的情况下，与其它形式的液压压料装置比较，压砣对物料的压力较大。缺点是整机的高度较高。图15POMINI公司液压压料装置hydraulic pressure ram equipment1.3.1.5 中国大连冰山橡塑股份有限公司（“大橡塑”）“大橡塑”于2001年研制生产液压式压料装置的密炼机，其结构形式如图16 所示，横梁导向靠导向柱。图16“大橡塑”密炼机液压压料装置Fig1-6 “big rubber” and realistic”mixer of hydraulic pressure ram equipment1.3.2 液压站液压站是为液压式密炼机各部件动作提供动力，由高、中压油泵，电磁阀，控制阀等组成，高压控制系统选用电/ 液比例伺服阀作为主要控制阀。该阀与高性能的可编程序控制器（PLC）相配合，可以控制上顶栓油缸，带动压砣高速上升、下降，变更油缸油压等功能。中压控制卸料、锁紧，加料门油缸的动作4。1.3.3 液压压料装置的优点（1）无级调压灵活可靠新的炼胶工艺在一个炼胶周期内， 压铊对物料的压力需数次变化，液压式压料装置密炼机较气动式压料装置密炼机要灵活可靠，改变的速度快，压力准确，而且对物料的压力高，满足工艺要求， 从而可提高炼胶质量。（2）压铊升降速度快一般情况下，一个炼胶周期为4min左右，由于液压压料装置压砣上下运动的时间较气动的短20% 左右，270L 密炼机的压砣上升或下降的时间只有34s，从而可缩短炼胶周期，提高生产效率。（3）生产单位重量的胶料所消耗的能源少在每次混炼过程中， 气动式压料装置压铊要升降3- 4 次，需放出大量的压缩空气，消耗大量的气能。压缩空气由电能转化，设备一年耗电量可计算出来；同理，液压压料装置压砣升降用压力油，压力油由油泵产生，一台设备一年耗电量可计算出来；两者耗电量相比，差别很大，液压压料装置可节约80% 的电能。据国外杂志介绍，当一台320L 密炼机用0.6MPa压缩空气时，将气动压料装置改为液压压料装置一年可节约电费3 万美元。用0.8MPa 压缩空气，气动压料装置改为液压压料装置一年可节约电费4 万美元。（4）可省去购买空压机费用采用液压压料装置，加料门气缸也改为油缸，整机全液压驱动。空压机也不需要了，可省去购买空压机的费用，另外操作空压机的工人也省去了。（5）省去了气动控制元件及气控管路（6）气动压料装置放气时有很大噪声，造成环境污染。用液压压料装置噪声很低。（7）适用于子午轮胎胶料生产子午轮胎胶料很硬，胶料中含油量很少，混炼困难。液压压料装置对物料的压力高压铊浮动量小，主电机功率高，能适应子午轮胎胶料混炼工艺要求。液压压料装置液压站较复杂，需要提高维修电工、钳工的素质。实践证明：通过培训，用户是可以完全掌握的，况且关键的液压件都是进口件， 不易出现故障。液压压料装置密炼机售价较气动压料装置密炼机要高。但总体而言，运行中省却了空压机和运行费用。从长远看，塑炼，混炼单位重量胶料的成本肯定比气动的低，况且液压式较气动式压料装置的密炼机炼胶质量好，生产效率高，适用于子午胎炼胶工艺要求，故液压压料装置密炼机在当前为生产子午胎的厂家首选。2.压料装置的设计与计算压料装置主要有油缸、上顶栓、导向装置等组成，上顶栓在油缸的驱动下，提升后可以通过自动加料机构加料，当上顶栓压下后可将胶料封闭在密炼室内，并施加一定的压力，使胶料的混炼在一定的空间内进行。上顶栓的压力对胶料的混炼质量和生产率都有直接关系，因此，压料装置也是密练机的重要组成部分之一。2.1X（S）M-1全液压式实验密炼机加料部分的基本参数1.密炼机总容量 ：1升2.液压缸为：GB7938-87系列公称压力为16MPa内径为40mm活塞行程为250mm活塞直径为16mm3.上顶栓压力：P=1Mpa（最高）4传动方式：双出轴5液压油压力：10MPa2.2驱动方式的选取压料装置主要有气缸、液压缸、电动三种形式。随着橡胶工业的发展电动形式由于在能源方面的考虑已经慢慢被淘汰。现在主流压料装置主要采用的是气动和液动形式。轮胎工业不断发展, 为了降低轮胎价格,在轮胎生产过程中, 降低设备运行成本成了降低轮胎生产成本的一个重要环节。大部分密炼机都是气压式上顶栓。炼胶时密炼机上顶栓动作要消耗大量的气能。为了降低此环节的能耗, 科研人员成功研制了密炼机液压上顶栓新装置。它与气动上顶栓相比：1、是本设计的密炼机是用于实验室的密炼机需要比较精密的传动，液动上顶栓密封易于气动；2、是有效提高了上顶栓对胶料的压力与稳定性，提高了炼胶质量；3、是运行速度快，炼胶时间短，从而提高了生产效率；4、是不需压缩空气，节约了能源；5、是液压上顶栓设计合理，即使液压油泄漏也不会漏入喂料斗或密炼室。操作与维修十分方便，更换液压缸仅需几分钟，还可与气动上顶栓互换。综合以上优点，我们选取了液压缸。2.3加料压料装置2.3.1加料装置加料部分由前、后板及两侧板组成。前板设加料门口表面镀铬以增加表面光洁度和美观。前门转轴的密封采用密封条加弹簧的结构，后门采用压板方式，便于后门的压紧和密封。其门轴处采用铜制套环，其具有耐磨密封的作用。侧板上设有安全销，以防上定栓在检修时落下伤人。由于我们设计翻转式密炼机的初衷是减轻工人的劳动强度，设备简单，安装、维修方便，抛弃以前加料斗式加料装置，采用简单的加料门式加料装置，这样降低成本，结构简单。我设计的这种加料方式是手动打开的，加料时，打开前门45度，直接想其内投料即可。2.3.2 压料装置压料部分由上顶栓、导向装置及双作用单缸液压油缸组成。上顶栓的升降及加压条采用单油缸形式，安装在加料口的竖直上端。上顶栓与胶料接触的表面制成与密炼室内表面圆弧基本相同的形状，以便于胶料的活动。上顶栓的升降与加压采用液压式双作用单油缸结构。为使上顶栓升降运动顺畅，采用了导向装置，这种导向机构是通过所选用的电磁液压缸上的电磁感应在指示灯上显示出来，结构简单、准确、美观大方。上顶栓的压力采用先进的比例调节阀进行自动调节。2.3.3上顶栓尺寸的确定上顶栓的截面面积的尺寸应略小于密炼室的截面面积的尺寸，即保证上顶栓与密炼室口部内径之间留有空隙，这一空隙应适宜：太大，密封不好，各种小料飞扬，使工作环境变的恶劣，这不是我们设计实验环境的初衷；太小，容易被胶料咬住，使的活塞杆承受更大的作用力，其寿命减短，也不利于上顶栓的平稳的升降。我们将上顶栓各边间隙定为0.5mm,即上顶栓的尺寸是51mm126mm。2.3.4液压缸的确定本着简化设计过程和价格便宜，维护、维修的过程的方便，我们尽量在设计过程中采用标准件。在该压料装置中，我们将取液压缸为标准件.2.3.4.1对活塞杆的直径计算：由于液压缸没有速比的要求，初步选定活塞杆的直径d,由机械手册第二卷查得: (2-1)D：液压缸的内径 D=40mm；所以这里d选取16mm;2.3.4.2 活塞杆的强度计算5:由于活塞杆只受受轴向的拉力或者轴向的推力，可以近似的用直杆承受拉压力的简单计算公式(1-3-27)2进行计算: N/mm2 (2-2)P活塞杆的作用力，N 液压缸的工作压力为 P10MPad活塞杆的直径，mm材料的许用应力，N/mm2 对于中碳钢的400 N/mm2很显然因此杆的强度满足要求。2.3.5对上顶栓的杆的稳定性校核杆的材料：Q235-A杆的柔度： (2-3)式中： - 长度系数，将杆两端简化，一端固定，一端只轴向移动，有械设计手册查得长度系数=1 杆的长度，取401mm. 杆的直径，取16mm当时，为大柔度杆，值为： (2-4)式中： E- 材料的弹性模数，对于Q235-A，取206GPa. - 材料的强度极限，对于Q235-A，取200MPa. 当时，为中柔度杆，值为： (2-5)式中： a- 与材料有关的常数，对于Q235-A，取304MPa. b- 与材料有关的常数，对于Q235-A，取1.12MPa. -与材料有关的常数，对于Q235-A，取235MPa. 很明显， 即属于中等柔度的压杆。对于中等柔度的压杆： (2-6)所以 中柔度杆的临界力（N）为： (2-7) 式中，活塞杆的临界应力A杆的横截面积 杆的稳定性校核：工作载荷：即上顶栓对胶料的总压力安全系数： 式中：n- 安全系数，对于钢材，稳定安全系数很明显，n满足要求.因此，杆是稳定的。3.传动部分的设计计算3.1高速级传动的设计和计算 (一)原始数据电机型号： Z4-132-3电机功率： P=12KW电机转速： 转子最大转速： n=120三级圆柱齿轮减速器(二)主参数的确定 1、传动比的确定由于减速器的输出轴为双轴同步转速。因此，第三级传动的传动比为1三级圆柱齿轮减速器（）分配总传动比，及各级传动比如何取值，是设计中的重要问题。 传动比分配的合理，可使传动装置得到较小的外廓尺寸或较轻的重量，以实现降低成本和结构的紧凑的目的；也可以使传动零件获得较低的圆周速度以减小动载荷或降低传动精度等级；还可以得到较好的润滑条件。要同时达到这几方面的要求比较困难，因此应按设计要求考虑传动比分配方案，满足某些主要要求。2、分配传动比时考虑以下原则6：各级传动比的传动比应在合理范围内，不超过允许的最大值，以符合各种传动形式的工作特点，并使结构比较紧凑。1）应注意使各级传动件尺寸协调，结构匀称合理。例如，由带传动和单级圆柱齿轮减速器组成的传动装置中，一般应使带传动的传动比小于齿轮传动的传动比。如果带传动的传动比过大，就有可能使大带轮半径大于减速器中心高，使带轮与底架相碰。2）尽量使传动装置外廓尺寸紧凑、重量较轻。3）尽量使各级大齿轮浸油深度合理（低速级大齿轮浸油稍深，高速级大齿轮能浸到油）。在卧式减速器设计中，希望各级大齿轮直径相近，以避免为了各级齿轮都能浸到油，而使某级大齿轮浸油过深造成搅油损失增加。通常二级圆柱齿轮减速器中，低速级中心距大于高速级，因而为了使两级大齿轮直径相近，应使高速级传动比大于低速级。4）要考虑传动零件之间不会干涉碰撞。对各类减速器，考虑上述某些原则，下面给出分配传动比的参考数据：对同轴式二级圆柱齿轮减速器，为了使两级在齿轮中心距相等情况下，能达到两对齿轮的接触强度相等的要求，在两对齿轮配对相同，齿宽系数的条件下，其传动比分配推荐按同轴式曲线选用。这种传动比分配的结果，会略大于，高速级大齿轮浸油深度较大，搅油损失略有增加。分配的各级传动比只是初选定的数值，实际传动比要由传动件参数准确计算，例如齿轮传动为齿数比，带传动为带轮直径比。因此，工作机的设计转速，要在传动件设计计算完后进行核算，如不在允许误差范围内，则应重新调整传动件参数，甚至重新分配传动比。设计要求未规定转速的允许误差时，传动比一般允许在%范围内变化。根据以上分配原则初定传动比： 2.5 5 1初选定齿轮齿数及螺旋角：第一级：选小齿轮齿数 则=2.524=60第二级：选小齿轮齿数20 则520100第三级：选小齿轮齿数30 则13130选取螺旋角。初定螺旋角3.2 传动齿轮的设计3.2.1一级传动齿轮设计计算1选取精度等级、材料1）精度等级为7级精度；2）小齿轮的材料为40Cr调制处理，齿面硬度为280HRS，齿心硬度为350HBS。大齿轮的材料为45钢调制处理，硬度为240 HRS，两者的硬度差40HBS。2. 按齿面接触强度设计计算：由设计计算公式（10-9a）6进行试算，即 （3-1）确定公式内的各计算数值试选定载荷系数由图10306选取区域系数2.433。由图10266查得 ，则。1）计算接触疲劳许用应力取实效率为1%，安全系数,由公式(10-12) 6得 （3-2）计算小齿轮传递的转矩：为传动效率 由表10-76选定齿宽系数同上由表10-66查得材料的弹性影响系数由图10-21d6按齿面硬度得齿轮的接触疲劳强度极限，大小齿轮的接触疲劳强度极限为同上由公式10-136计算应力循环次数 （3-3）查得接触疲劳寿命系数；2）计算（1）计算小齿轮分度圆直径，代入以上数值代入公式(4-1)得：（2）计算圆周速度 （3）计算齿宽及模数齿宽 模数 齿高 计算纵向重合度 （3-4）计算载荷系数K已知使用系数 根据，7级精度，由图10-86查得动载荷系数为由表10-46查得的计算公式直齿轮的相同。故 由图10-136查得由表10-36查得 故载荷系数 按实际的载荷系数校正所算得的分度圆直径，由公式(10-10a) 6公式得 （3-5）计算模数 3.按齿根弯曲强度设计根据公式(10-17) 6得 （3-6）1）确定计算参数（1）计算载荷系数 （2）根据纵向重合度，图10286查得螺旋角影响系数。（3）计算当量齿数（4）查取齿形系数由表1056查得； （5）查取应力校正系数由表1056查得；（6）计算大小齿轮的并加以比较由公式(10-12) 6 (3-7)小齿轮的数值较大.2)设计计算取分度圆直径为42.97mm因此,取m=2.5 Z1=21 则Z2=534、几何尺寸计算1）计算中心距=95.36mm 中心距圆整取96mm2)圆整后中心距修正旋角因为值改变不多,故、等不必修改。3)计算大小齿轮的分度圆直径4)计算齿轮宽度圆整后取44mm 取50mm。3.2.2二级传动齿轮设计计算1、选精度等级及材料1）查表1016得大、小齿轮的材料40，并经调制及表面的淬火处理，齿面的硬度为4845HBC2）表面淬火，齿轮变形不大，故精度等级及螺旋角与第一级传动轴相同。2、按齿面接触强度设计计算：由设计计算公式公式（3-1）进行试算，即 1）确定公式内的各计算数值（1）因大小齿轮为硬齿面，故选取稍小的齿宽系数，由表10-76选定齿宽系数（2）由图10-21d6按齿面硬度得齿轮的接触疲劳强度极限，大小齿轮的接触疲劳强度极限为（3）计算小齿轮传递的转矩:滚动轴承传动效率；：弹性注销联轴器传动效率；：齿轮传动效率； 其余参数与第一级传动轴相同。（4）传动比5；2）计算（1）试计算小齿轮的分度圆直径数值带入公式（3-1）（2）计算圆周速度 （3）计算齿宽b及模数齿宽 模数 （4）根据公式（3-4）计算纵向重合度 （5）计算载荷系数K根据v1.489m/s，7级精度，由图1086查得动载荷系数；由表1036查得1.2；从表1046中的硬齿面齿轮栏查得小齿轮相对支撑是非对称布置、6级精度、时 考虑到齿轮为7级精度，取1.295故载荷系数 另由图10136查得1.25（6）实际的载荷系数校正所得的分度圆直径，由公式(3-5)得 (7)计算模数3、按齿根弯曲疲劳强度设计根据公式(4-6) 1) 确定计算参数(1) 计算载荷系数 (2) 由图1020d6查得齿轮的弯曲疲劳强度极限；弯曲疲劳寿命系数及安全系数为 S=1.4(3) 计算弯曲疲劳许用应力,根据公式(3-6)(4) 计算大、小齿轮的并加以比较,根据公式(3-7)小齿轮的数值比较大。2) 设计计算对比计算结果，由齿面接触疲劳强度的法面模数与由齿根弯曲疲劳强度的法面模数相差不大，取标准值mn2.5mm，取分度圆直径为47.88mm5取，则4、几何尺寸计算1）计算中心距 圆整a170mm2)按圆整的中心距修正螺旋角因为值改变不多,故、等不必修改。3)计算大、小齿轮的分度圆的直径4)计算齿轮的宽度圆整后取50mm 取46mm。3.2.3三级传动齿轮的设计计算1、选定精度等级、材料1)精度等级为7级精度；2)两齿轮的材料为40调制处理，齿面硬度为280HRS，齿心硬度为350HBS。2、按齿面接触强度设计计算：由设计计算公式（4-1）进行试算，即 1）确定公式内的各计算数值（1）试选定载荷系数（2）由图10306选取区域系数2.425。由图10266查得 ，则。（3）计算接触疲劳许用应力根据公式(4-2)取失效概率为1%，安全系数（4）计算小齿轮传递的转矩：为轴承传动效率：为齿轮啮合功率 由表10-76选定齿宽系数同上由表10-66查得材料的弹性影响系数（5）由图10-216按齿面硬度得齿轮的接触疲劳强度极限，大小齿轮的接触疲劳强度极限为（6）同上由公式(3-3) 6计算应力循环次数 （7）由图查得接触疲劳寿命系数； 2）计算（1）计算小齿轮分度圆直径，代入以上数值得：（2）计算圆周速度 （3）计算齿宽及模数齿宽 模数 齿高 （4）计算纵向重合度,根据公式(3-4) （5）计算载荷系数K已知使用系数根据，7级精度，由图10-8查得动载荷系数为由表10-46查得的计算公式直齿轮的相同故 由图10-136查得由表10-36查得 故载荷系数 （6）按实际的载荷系数校正所算得的分度圆直径，由公式(3-5)得（7）计算模数3.按齿根弯曲强度设计,根据公式(4-6) 1）确定计算参数（1）计算载荷系数 （2）根据纵向重合度，图10286查得螺旋角影响系数。（3）计算当量齿数（4）查取齿形系数由表1056查得； （5）查取应力校正系数由表105查得； （6）计算大小齿轮的,根据公式(3-7).2)设计计算m取分度圆直径为84.9mm因此,取m=3.0mm 4、几何尺寸计算1）计算中心距中心距圆整取92mm2)圆整后中心距修正旋角因为值改变不多,故、等不必修改。3)计算大小齿轮的分度圆直径4
