资源描述

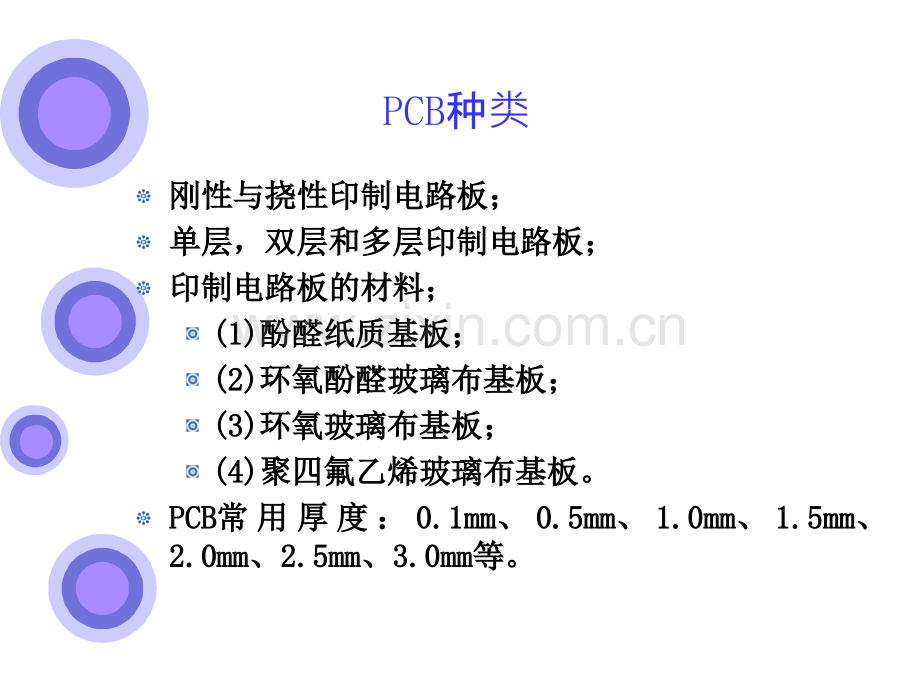

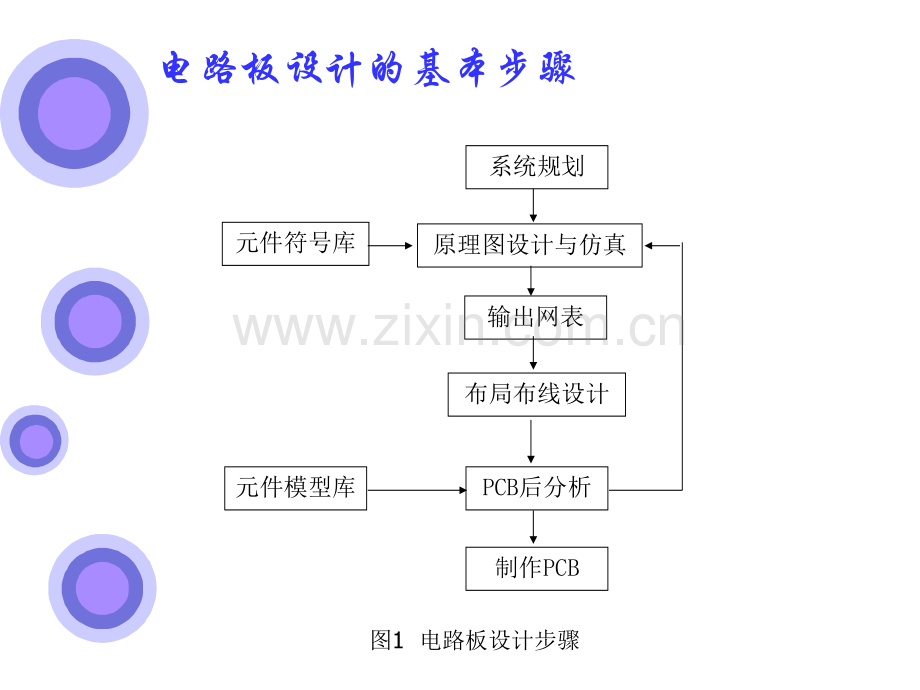

1、系统规划原理图设计与仿真输出网表布局布线设计PCB后分析制作PCB元件符号库元件模型库电路板设计的基本步骤图1 电路板设计步骤PCB种类 刚性与挠性印制电路板;刚性与挠性印制电路板;单层,双层和多层印制电路板;单层,双层和多层印制电路板;印制电路板的材料;印制电路板的材料;(1)(1)酚醛纸质基板;酚醛纸质基板;(2)(2)环氧酚醛玻璃布基板;环氧酚醛玻璃布基板;(3)(3)环氧玻璃布基板;环氧玻璃布基板;(4)(4)聚四氟乙烯玻璃布基板。聚四氟乙烯玻璃布基板。PCBPCB常常 用用 厚厚 度度:0.1mm0.1mm、0.5mm0.5mm、1.0mm1.0mm、1.5mm1.5mm、2.0mm

2、2.0mm、2.5mm2.5mm、3.0mm3.0mm等。等。PCB的基本元素 元元件件封封装装:例如:电阻的封装形式有AXIAL-0.3、AXIAL-0.4及AXIAL-0.5等。铜铜膜膜导导线线:铜膜导线也称“铜膜走线”,简称“导线”,用于连接各个焊点。焊点焊点:焊点的作用是放置焊锡、连接导线和元件引脚。中继孔中继孔:连接不同板层的导线。PCB设计中主主要要术术语语:元件面;焊接面;丝印层;阻焊层;焊盘(Land or Pad),用于连接和焊接元件的焊点图形;金属化孔;中继孔(Via Hole);坐标网格(Grid)。电路板工工作作层层面面:信号层;内层电源、接地层;设置孔位置层;阻焊层和

3、防锡膏层;丝印层;其他工作层面。信号层信号层(Signal Layers)(Signal Layers):顶层(Top Layer)、底层(Bottom Layer)、中间层(Mid Layer1)内层内层(Internal Plane)(Internal Plane):电源层和地线层机械层机械层(Mechanical Layers)(Mechanical Layers):Mech1钻孔层(Drill Layer):Drill Gride,Drill drawing阻焊层及防焊膏层:Solder Mask,Paste Mask丝印层(Silkscreen)其它层:Keep Out Layer(

4、禁布层);Multi Layer(多层)和实际元件对应:大小,尺寸方向焊盘-管脚号一个元件可能有多种封装;一种封装对应多种元件。封装的特点封装的特点常用常用设计编辑器之器之间的关系的关系原理图编辑器PCB编辑器双向同步更新电路设计原理图库 编辑器元器件封装库编辑器相互对应关系需求需求更新更新原理图符号元器件封装实验一实验一 电路原理图的绘制电路原理图的绘制 1.1.学习学习Protel 99SEProtel 99SE电路原理图编辑器的使用。电路原理图编辑器的使用。2.2.掌握掌握Protel 99SEProtel 99SE电路原理图的设计方法。电路原理图的设计方法。实验目的实验目的1学习学习P

5、rotel 99SE的的Schematic Document编辑器的基本操作编辑器的基本操作;2学习原理图的参数设置学习原理图的参数设置;3学习并掌握元件的编辑及属性设置学习并掌握元件的编辑及属性设置;4学习绘制简易简易电路原理图。学习绘制简易简易电路原理图。实验要求实验要求 实验内容及参考实验步骤实验内容及参考实验步骤 1新建设计数据库执行File/New Design命令,将弹出创建设计数据库的对话框,点击Brower,修改设计数据库的路径和设计库文件名。2新建文档、设置工作空间参数的基本操作进入Protel 99SE Schematic Document,新建一个原理图,并设置它的工作空

6、间参数和文档参数。其中,图纸大小设置为A4,横向放置,标题栏选择标准标题栏,栅格大小均为10mil。3装入元器件执行相关命令,进行装入和移除Protel DOS Schematic Libraries元器件库的练习。4元器件的查找当需要调用某个元器件到原理图中,而又不知道它在哪个元器件库中时,我们可以使用器件库管理器中的Find命令,查找该器件所属的器件库,并将其所属的器件库装入器件库管理器。5放置元器件按照如图2所示,从元器件库中放置相应的元器件到电路图中,并对元器件做移动、旋转等操作,同时进行属性设置。各元器件的元器件标号及标称值均采用小四号宋体,完成后将文件存盘。实验目的实验目的实验要求

7、实验要求知识点知识点难点指导难点指导6绘制振荡器原理图电路按照电路3所示,绘制振荡电路的原理图,要求在输入和输出端放置I/O端口,并设置端口属性。7电气规则检查对完成后的电路图进行ERC校验,若有错误,则加以改正,直到校验无误后存盘。8生成网络表文件对修改正确的电路图进行编译,产生网络表文件,并检查网络表文件的内容,是否与电路图相符合,正确无误后存盘。图2 元器件放置练习图3 振荡电路练习一一1.掌握图纸参数设置(大小、方向、颜色)2.掌握网格和光标设置3.装载元器件、放置元器件4.元器件属性设置5.元器件位置调整单个原件&多个元件(选择、复制、剪切、粘帖、移动、取消选中、旋转、对齐方式)6.

8、绘制课本P6465图361、362、362菜单快捷键菜单快捷键使用:选择以首字母开头的键,即为该菜单如:按E E 打开EditEdit菜单A Edit/AlignA Edit/Align(排列图件)(排列图件)B View/ToolbarsB View/Toolbars(工具栏)(工具栏)F FileF File(文件)(文件)H Help H Help(帮助)(帮助)J Edit/JumpJ Edit/Jump(跳转)(跳转)L Edit/Set Location MarksL Edit/Set Location Marks(设置图纸标记)设置图纸标记)M Edit/MoveM Edit/M

9、ove(移动元件)移动元件)O Options O Options(选项设置)(选项设置)P PlaceP Place (放置图件)(放置图件)R ReportsR Reports(生成报告)(生成报告)S Edit/SelectS Edit/Select(选择图件)选择图件)T ToolsT Tools(工具)(工具)V ViewV View(视图)(视图)W WindowW Window(工作窗口管理)(工作窗口管理)Z Z 打开放大图纸菜单打开放大图纸菜单键盘快捷键键盘快捷键1.1.图纸的放大和缩小:图纸的放大和缩小:PgUp/PgDnPgUp/PgDn,Ctrl+1/2/4/5Ctrl

10、+1/2/4/5,Z Z菜单快捷键菜单快捷键2.2.Ctrl+HomeCtrl+Home 光标移到绝对原点光标移到绝对原点 Ctrl+PgDnCtrl+PgDn或或v+dv+d或或z/sz/s 显示所有图件显示所有图件 v+fv+f z/az/a 显示所有电路部件显示所有电路部件 光标移动光标移动1 1格格shift+shift+移动移动1010格格Space Space 将浮动元件旋转将浮动元件旋转9090度,度,X/Y X/Y 元件激活状态时,可使其左右元件激活状态时,可使其左右/上下翻转上下翻转3.复制 Ctrl+c,Ctrl+Insert,E/c粘贴 Ctrl+v,shift+Insert,E/v(单),E/Y(多)剪切 Ctrl+x删除 Delete,shift+Delete E/D(单),Ctrl+Delete,E/C(多)移动 Move,shift+Ctrl+鼠左(单),直接移动 Toggle selection(多)全选:S+A 取消选中:X+A 4.元件属性设置:元件处于活动状态时,按Tab键/双击
